带驱动改向滚筒组的皮带输送装置

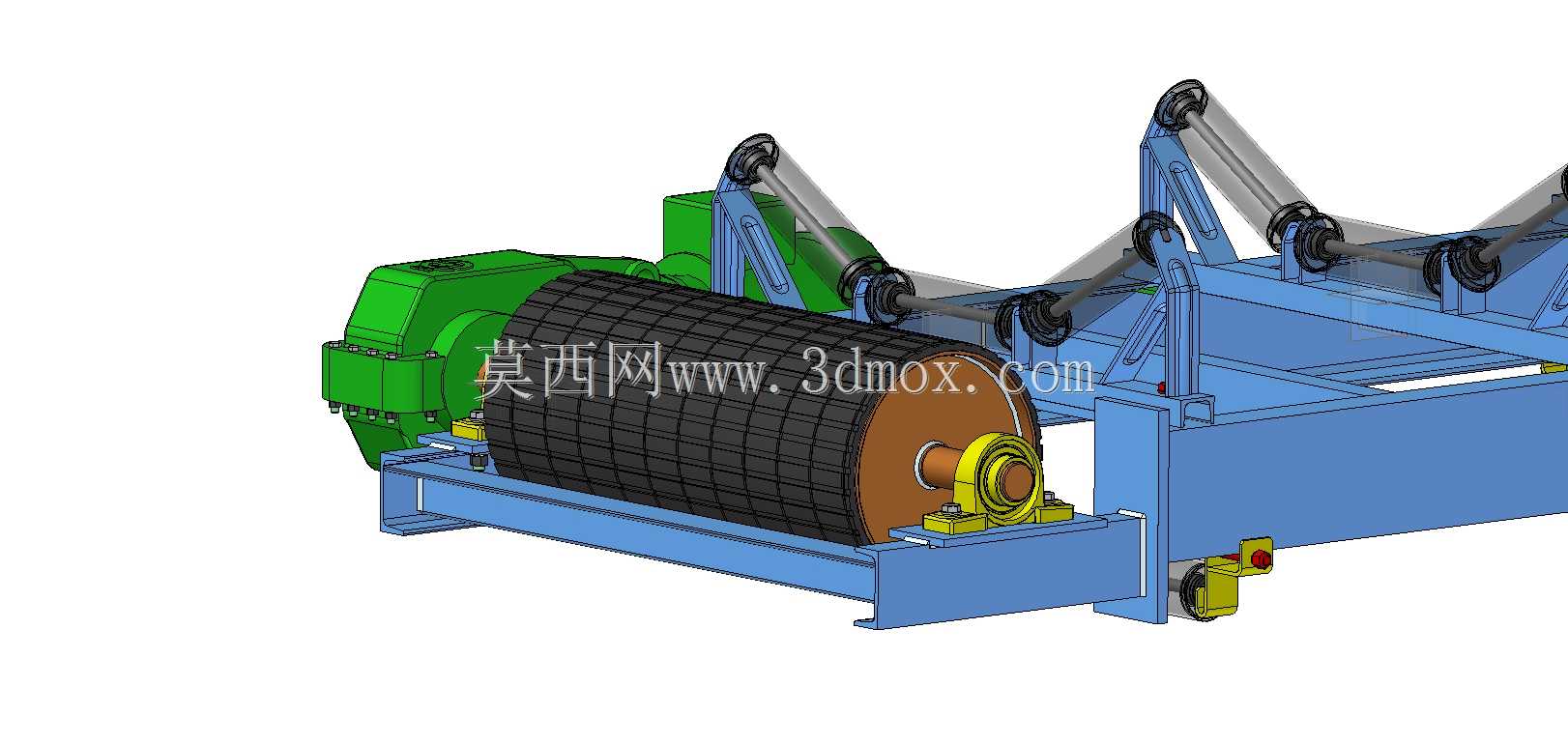

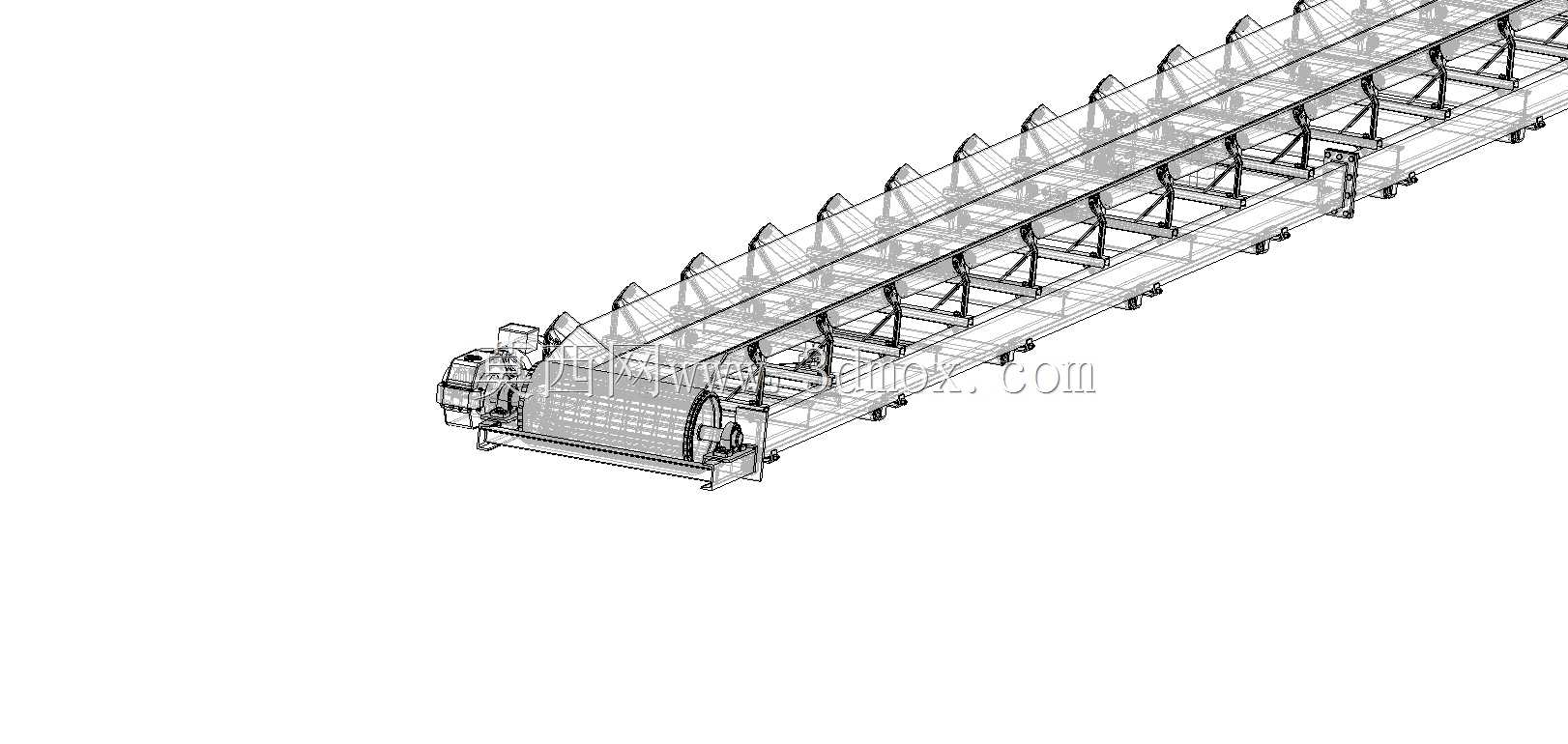

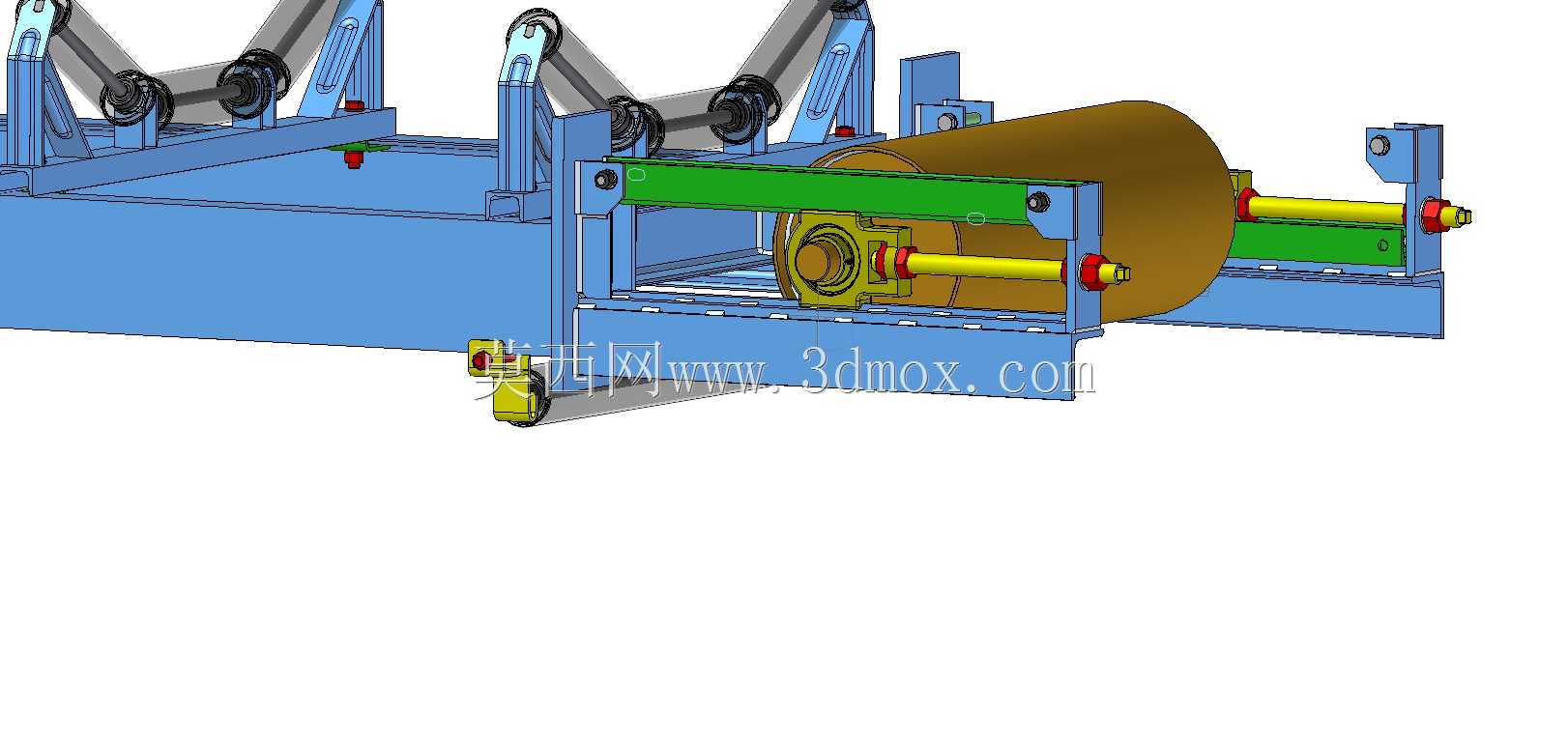

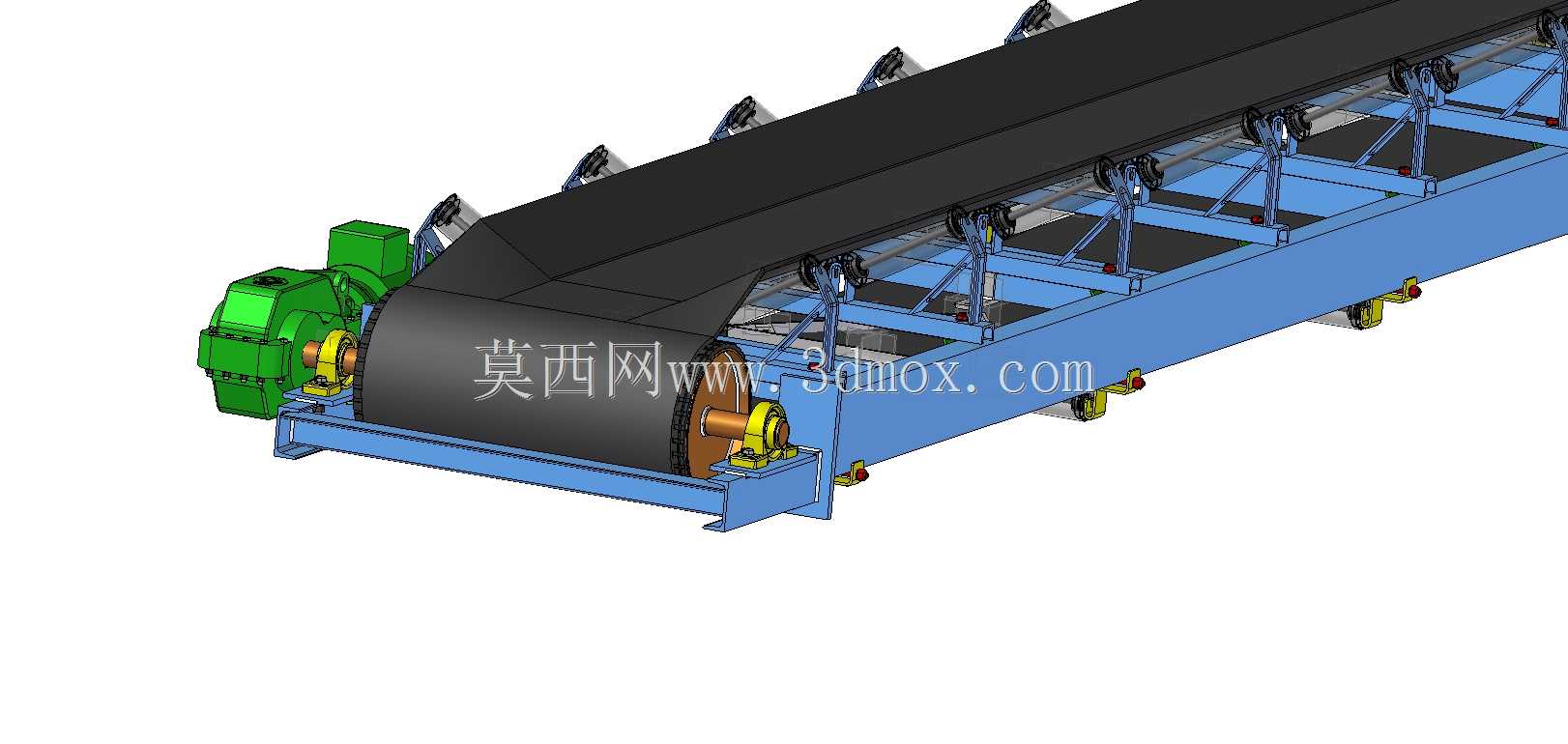

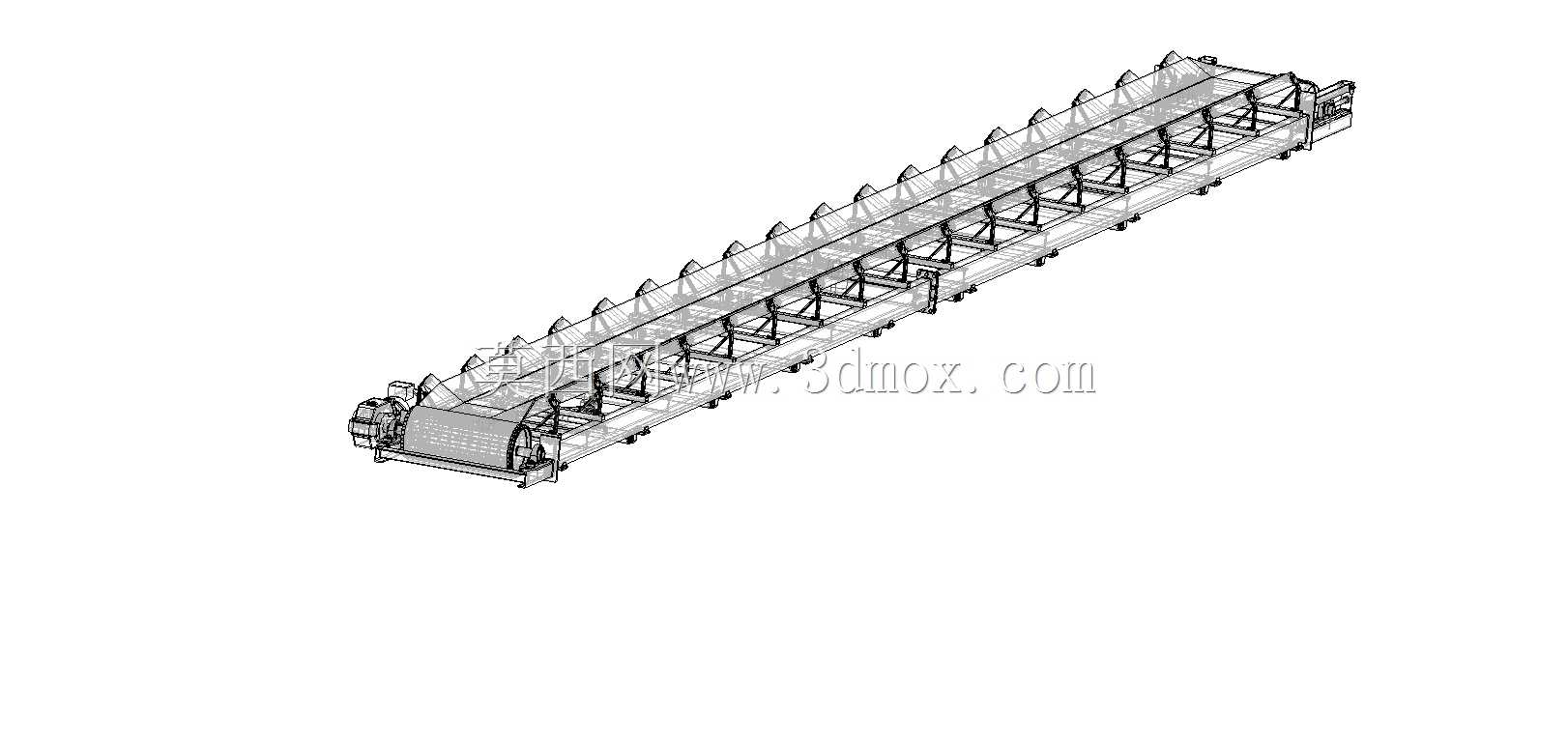

这套带式输送结构常见于矿山散料转运、车间工件工序流转、仓储物流分拣线的水平或小倾角输送场景，核心作用是依靠摩擦传动带动环形皮带完成连续物料输送，可适配块状、颗粒状、成件包装等多种形态物料的长距离转运需求。整套结构的驱动端采用包胶传动滚筒，表面的菱形胶层能有效增大与皮带接触面的摩擦系数，避免重载启动时出现皮带打滑丢转的问题，滚筒轴端配套的硬齿面减速单元直接与滚筒轴通过胀套连接，省去了传统联轴器的冗余安装空间，传动效率更高。改向端布置了多组不同直径的改向滚筒，分别承担皮带回程导向、张紧行程导向、上下分支皮带换向的作用，所有滚筒的轴承座都采用可调式安装结构，现场安装时可通过调整轴承座的固定螺栓位置，修正皮带的跑偏量，保证皮带运行时始终居中不刮蹭机架侧边。机架部分采用型钢焊接成型，主纵梁选用槽钢拼焊结构，横向支撑采用等边角钢按固定间距排布，既保证整体结构的刚性，避免长距离输送时机架出现下挠变形，又能控制整体自重，降低现场安装的吊装难度。托辊组采用槽型上托辊与平行下托辊搭配的布置形式，上分支槽型托辊的槽角设置为35度，可增大散料输送时的物料堆积截面积，提升输送量，下分支平行托辊支撑回程皮带，减少皮带运行的垂度。建模过程中先确定输送线的中心轴线作为基准，先绘制主纵梁的草图拉伸生成机架主体，再依次定位传动滚筒、改向滚筒的安装中心位置，通过装配约束将滚筒组件与机架轴承座配合，之后按照间距阵列生成托辊组，最后装配驱动减速单元、张紧调节附件等附属结构，建模时需要提前预留出轴承座的调节余量、皮带安装的操作空间，以及现场地脚螺栓的安装孔位，避免后续出工程图时出现安装干涉。所有转动部件的配合面都按照公差要求预留了装配间隙，轴承座与机架的连接采用长圆孔设计，方便现场调试时调整皮带张紧力，整套结构的安装边界需要结合现场的进料口、出料口位置确定头尾滚筒的中心距，同时预留驱动端的检修操作空间，保证后期维护时能顺利拆卸减速单元与滚筒组件。
