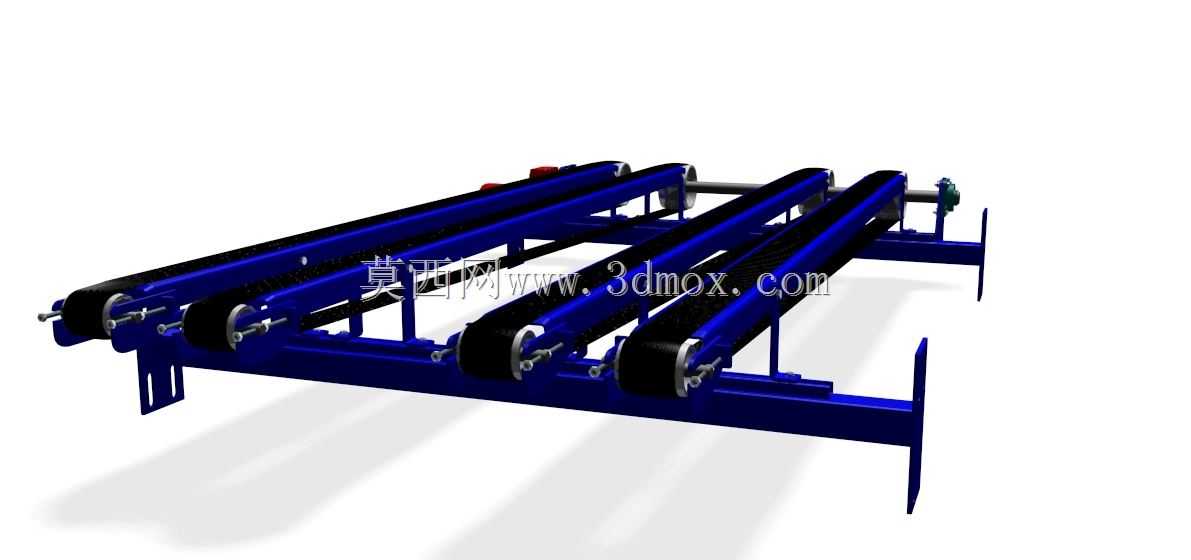

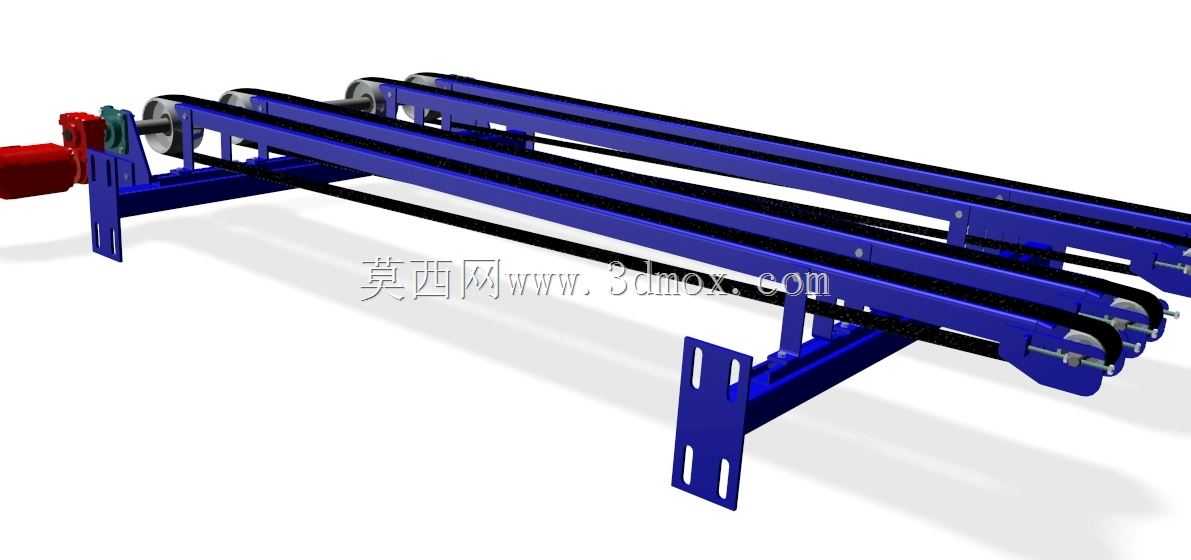

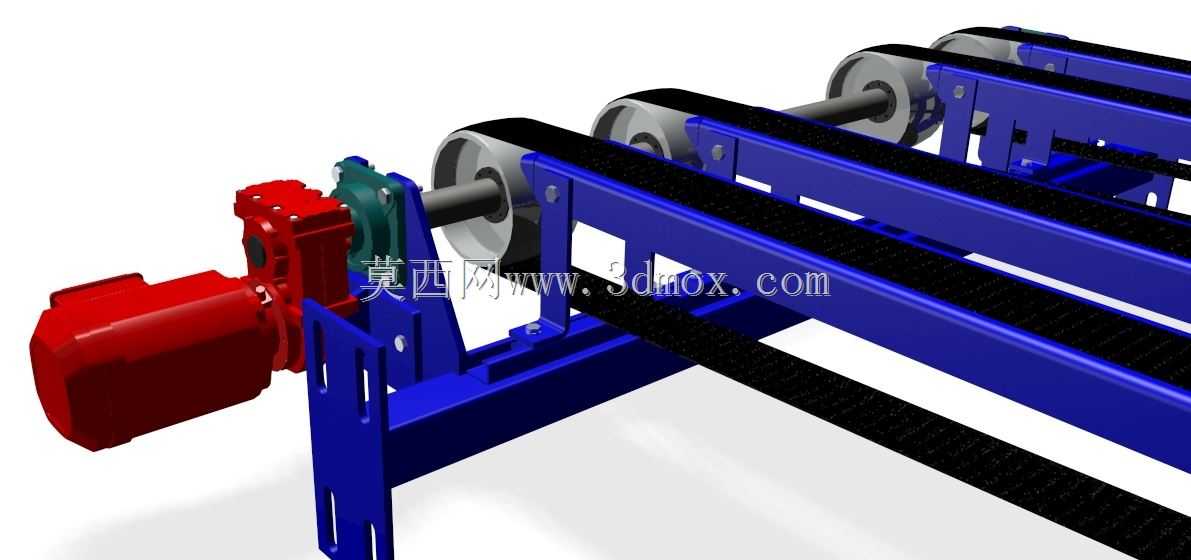

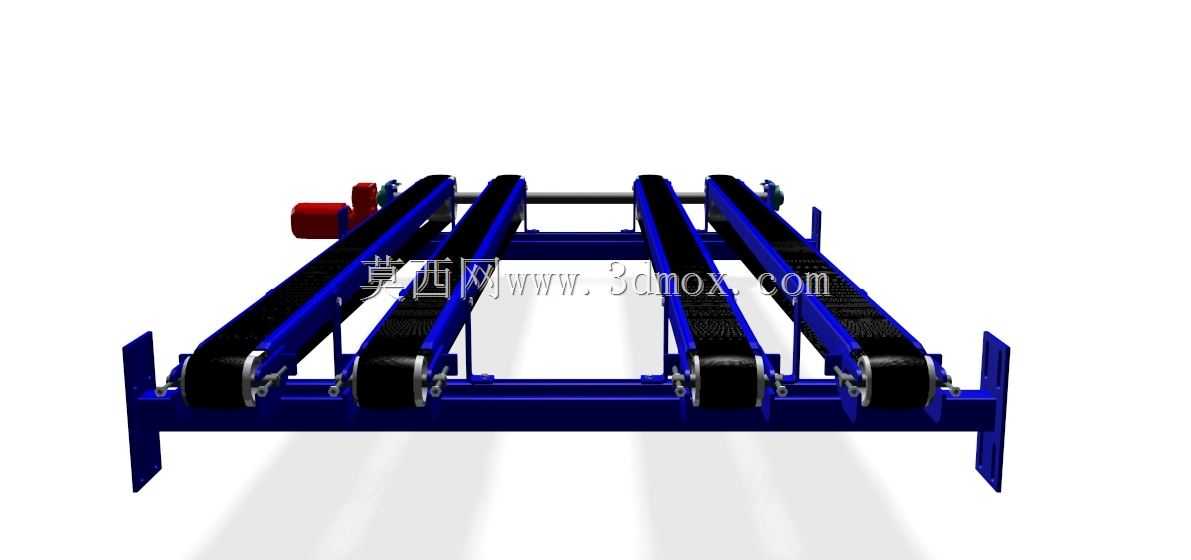

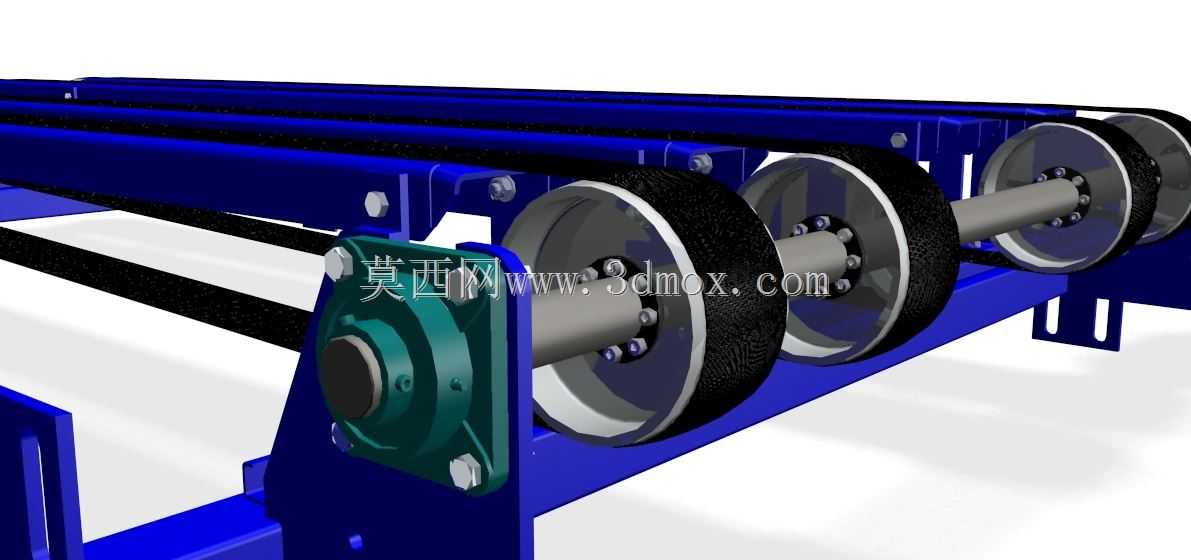

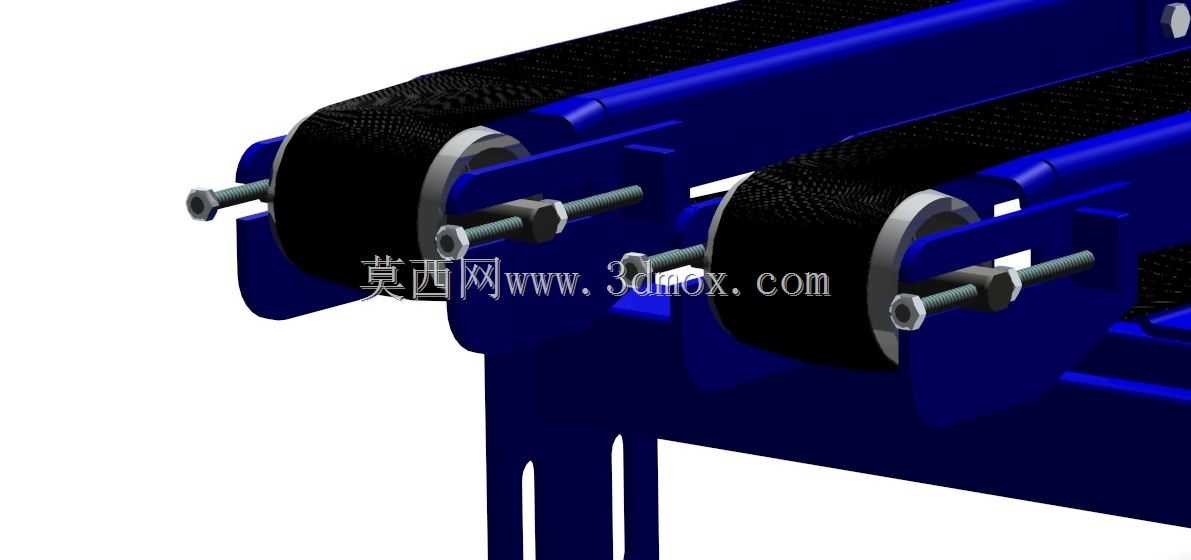

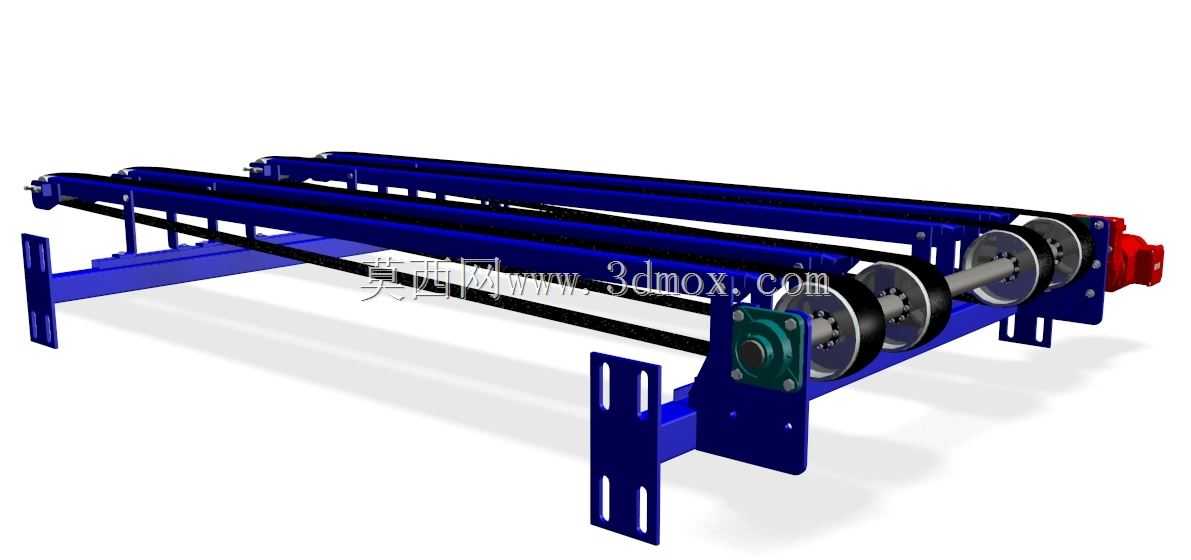

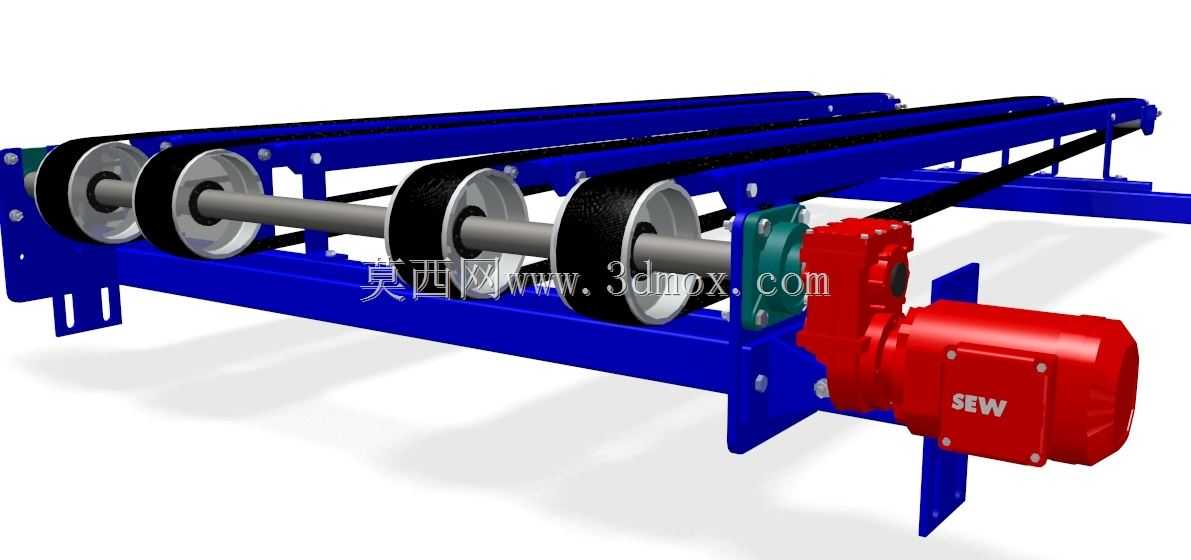

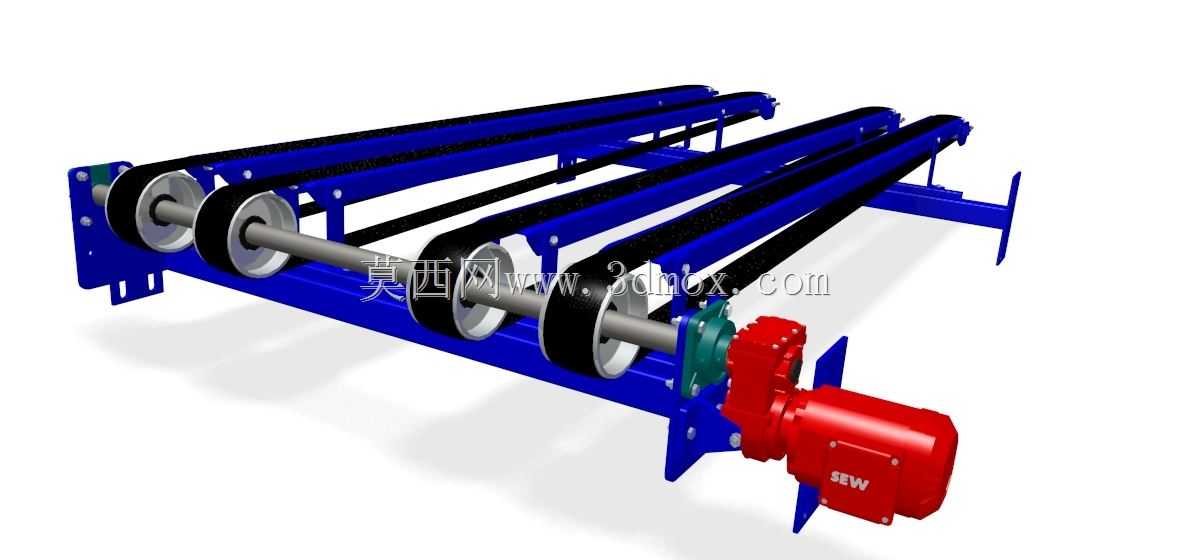

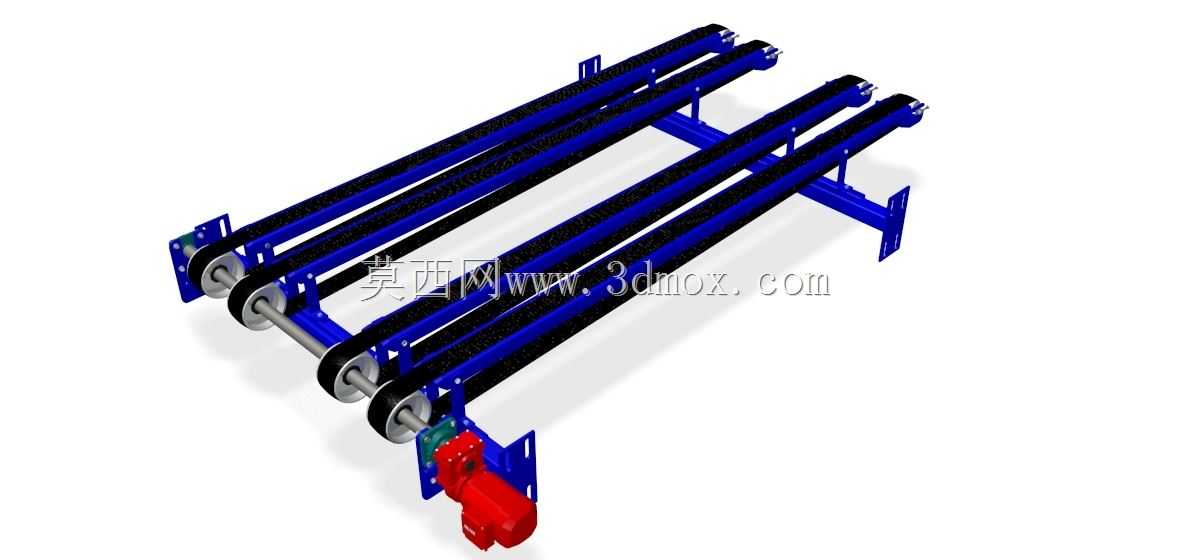

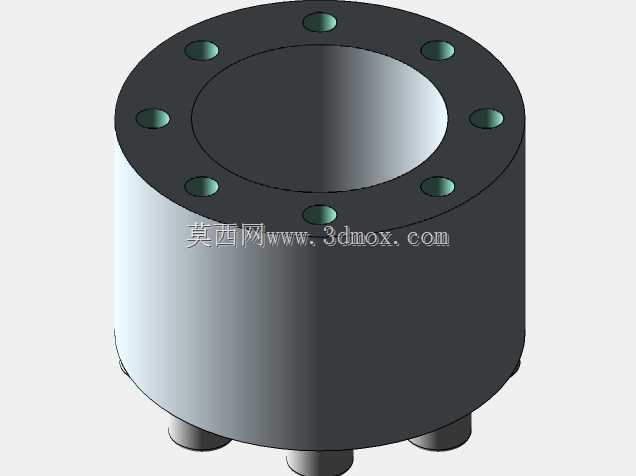

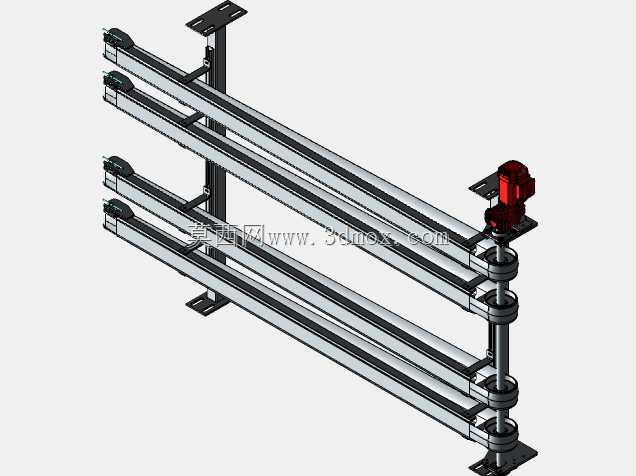

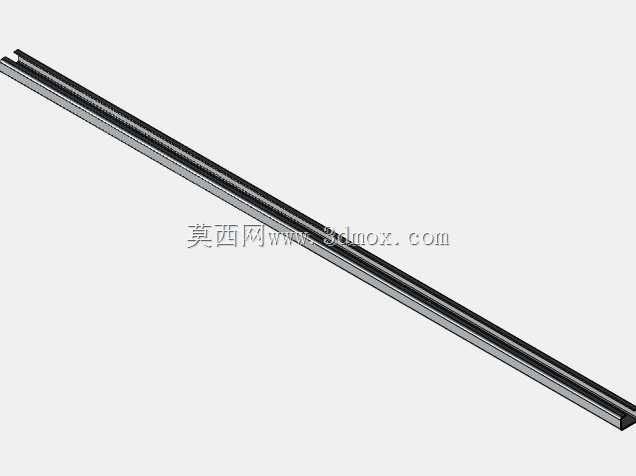

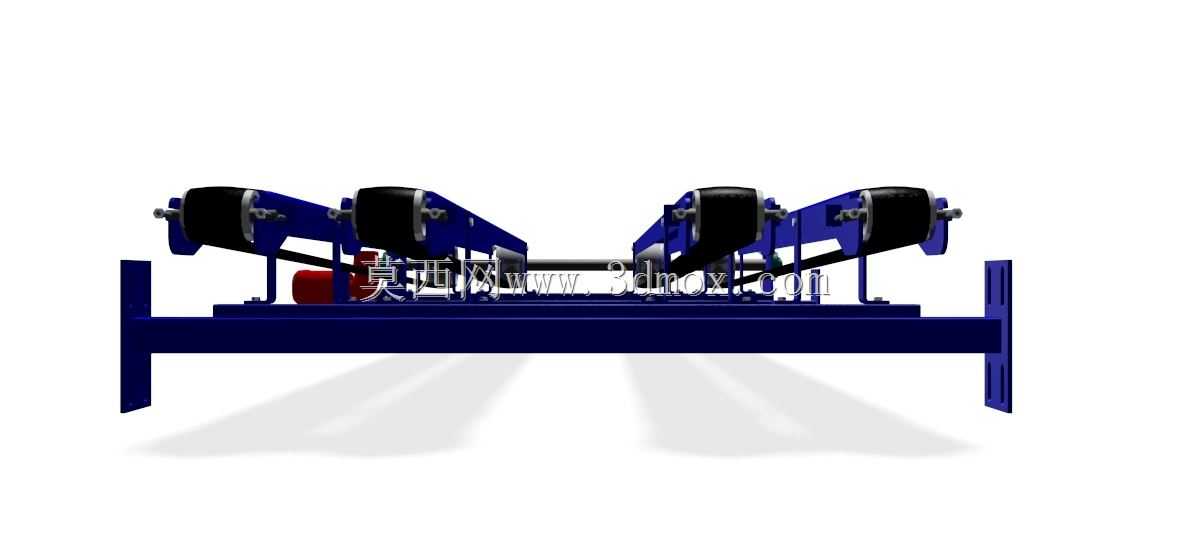

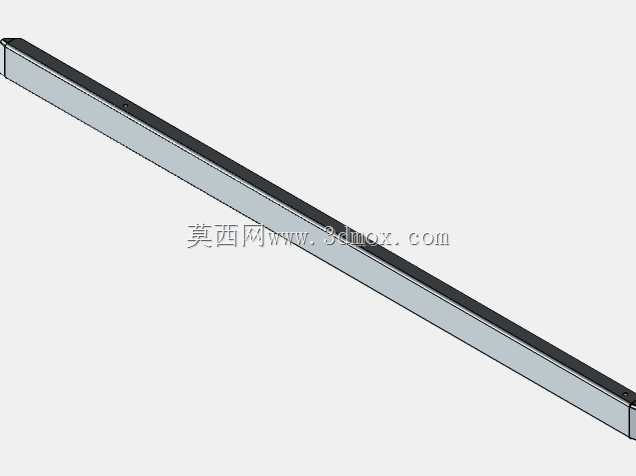

做这个输送结构的时候，最先要明确的是木材加工车间的实际工况：板材从裁切开料工位出来后，表面可能残留少量木屑，单条皮带的输送结构容易出现板材跑偏、局部受力不均导致的卡滞，尤其是长宽比偏大的实木板或者人造板材，单带支撑的接触面积不足，输送过程中容易出现端头下垂蹭到机架的问题，所以最终确定了四条平行皮带并行的支撑结构，每两条皮带对应板材的一个受力支撑段，保证板材在输送全程至少有三个接触支撑点，避免输送过程中出现翘边、偏移。建模的时候先从机架主体开始搭，先确定安装基准面，整个设备的安装脚是带安装孔的立式支腿，支腿底部预留了15mm的高度调节余量，方便现场对接不同高度的前后工位设备，机架主体采用标准矩形型钢焊接框架，建模的时候先绘制型钢的中心线草图，再沿路径扫掠出型材截面，提前预留出皮带辊筒的安装位、驱动电机的安装支座位置，避免后续装配出现干涉。皮带辊筒的设计上，主动辊布置在设备出料端，从动辊在进料端，每个从动辊侧边都配置了张紧调节结构，通过螺栓调整辊筒的前后位置来控制皮带张紧度，避免长期运行后皮带打滑。驱动端采用侧装式的减速电机，通过联轴器直接连接主动辊轴，省去了链传动的额外维护点，建模的时候要提前算好电机的外伸尺寸，保证电机外壳不会超出机架侧边的安装边界，避免现场布局时和周边设备产生碰撞。皮带选用的是平面耐磨橡胶带，建模的时候先绘制皮带的闭合路径，通过扫描生成带体，再做出带面的防滑纹理细节，四条皮带的间距是根据常见板材的最小宽度设定的，保证最小宽度的板材也能同时搭在至少两条皮带上，不会出现漏料卡料的情况。设备整体的宽度控制在1.8米，长度根据车间工位间距做了适配，输送面的高度统一设置为800mm，匹配大多数木材加工设备的出料口高度，不需要额外做过渡接板。建模过程中要反复校验运动干涉：辊筒转动时和机架的间隙、皮带运行时和侧边导向挡边的间隙、电机运转时和支腿的安全距离，每装完一个部件就做一次碰撞检测，避免实际加工装配时出现装不上的问题。导向挡边布置在最外侧两条皮带的外侧，高度高出皮带面20mm，刚好挡住板材的侧边，不会因为输送速度过快导致板材滑出输送面，挡边采用折弯钢板制作，通过螺栓固定在机架上，磨损后可以快速更换。整个结构没有复杂的定制加工件，大部分都是标准型材和标准输送配件，后期维护更换配件的成本很低，适配木材加工车间从开料到砂光、从拼接 to 封边等不同工序之间的板材转运需求，输送速度可以通过调整电机转速适配不同工位的生产节拍，不会出现前后工位堆料或者待料的情况。
