锥齿轮传动减速装置结构设计

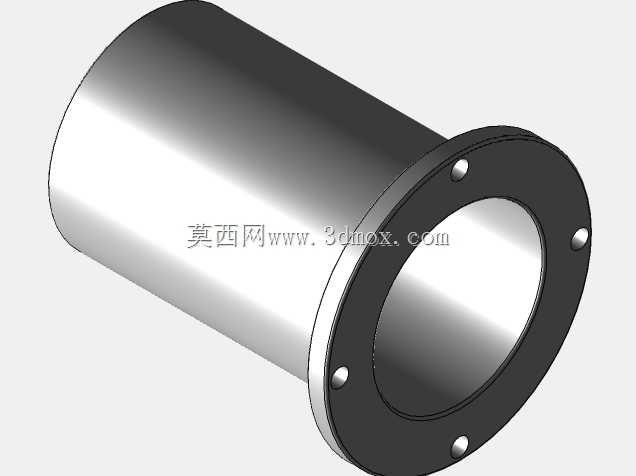

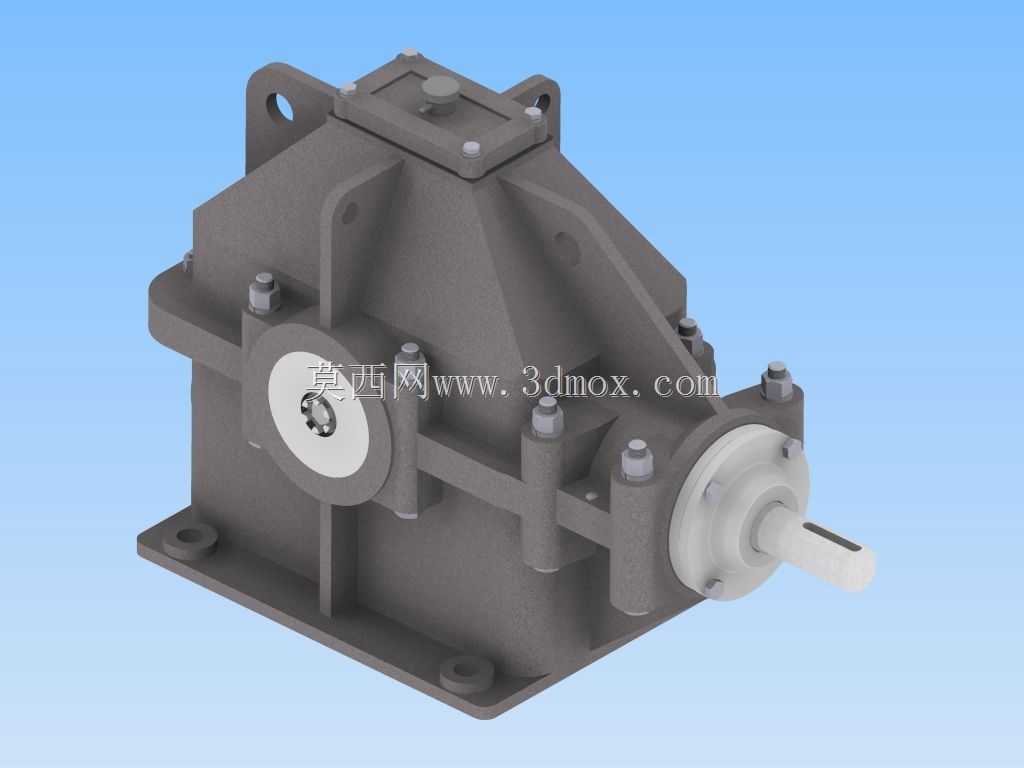

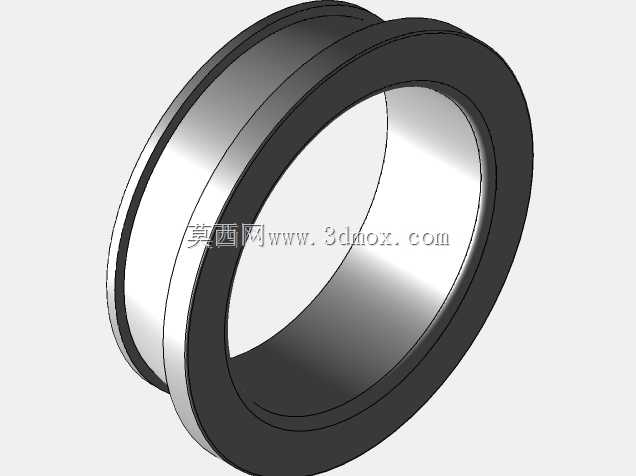

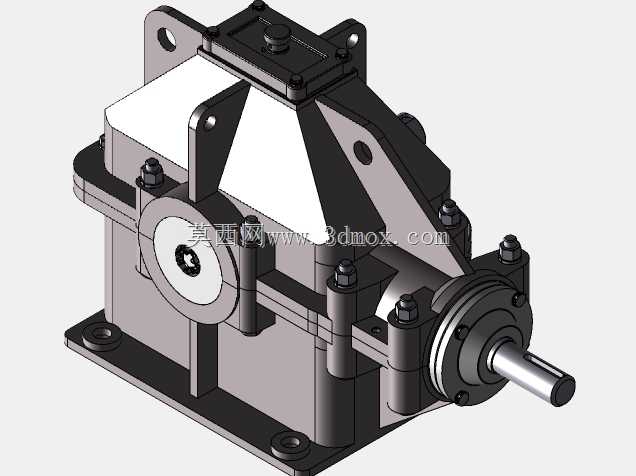

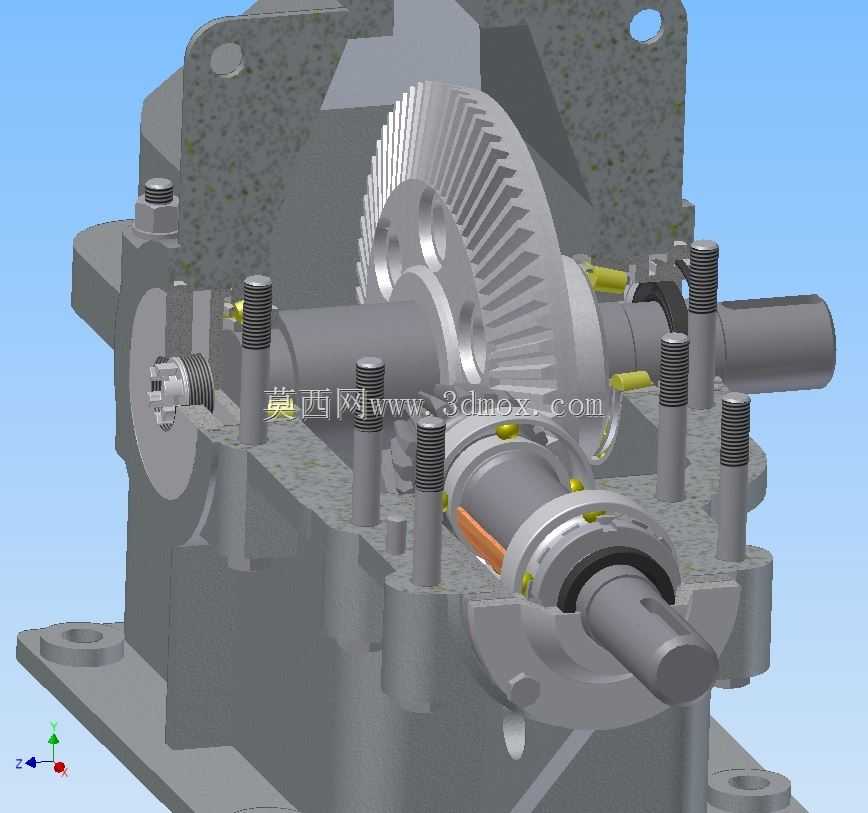

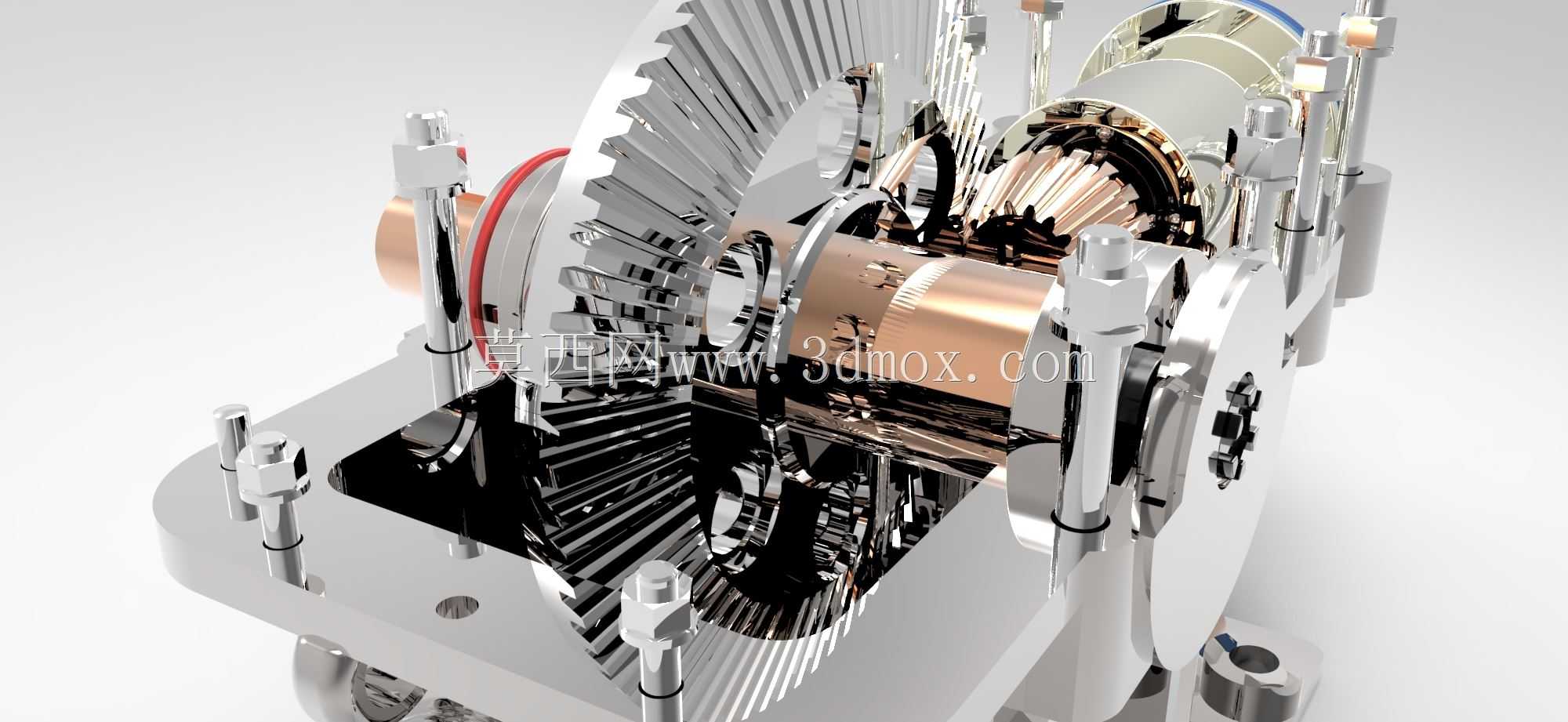

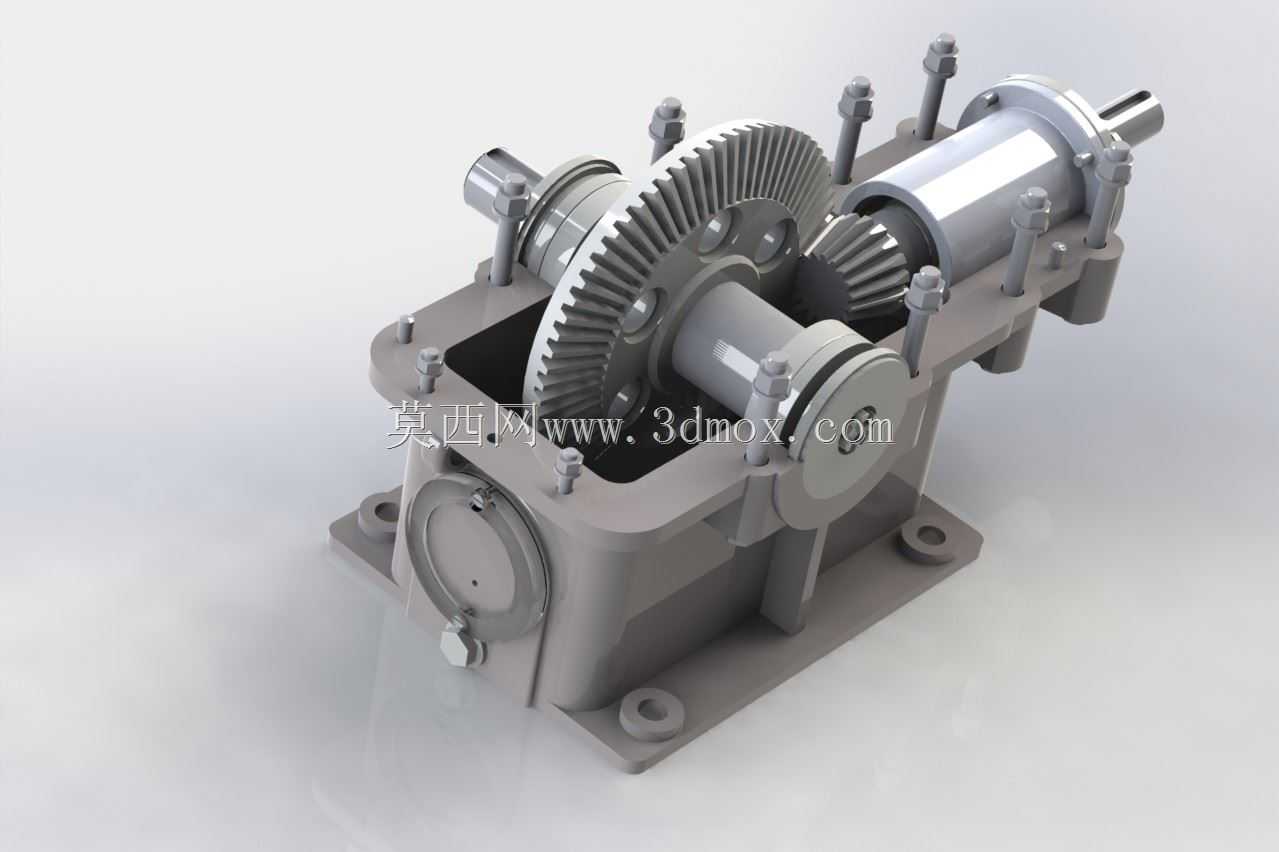

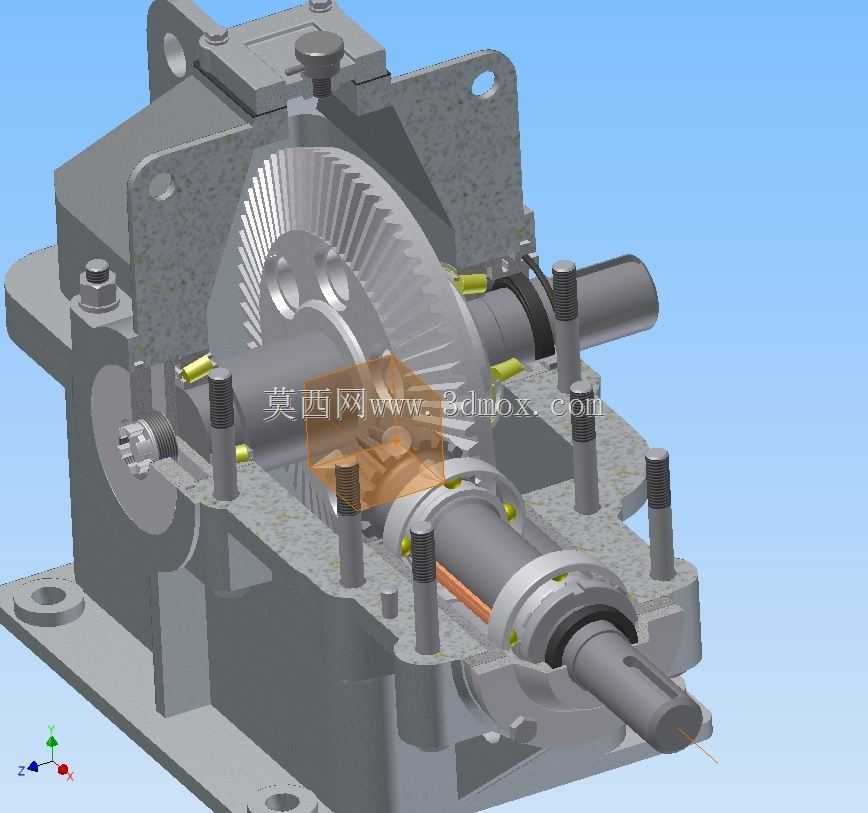

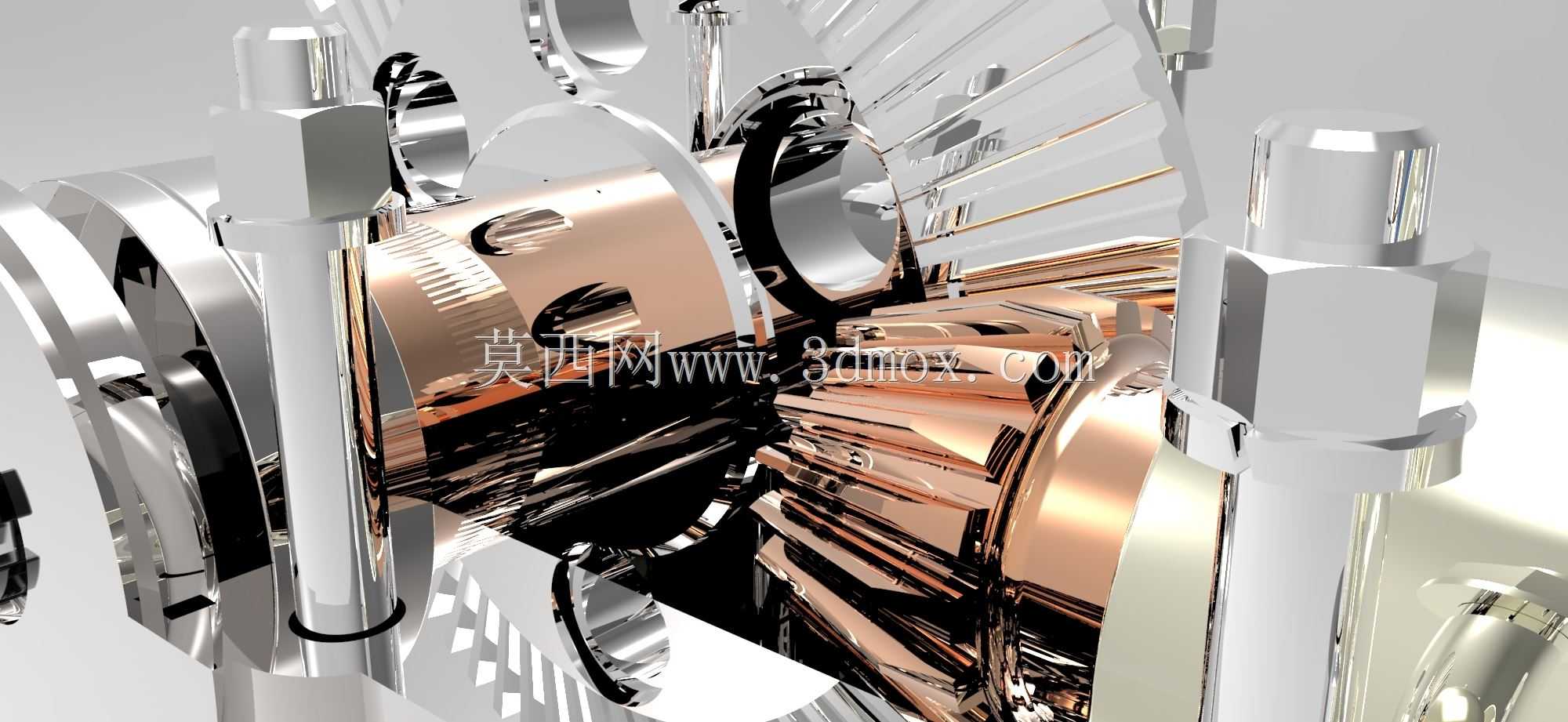

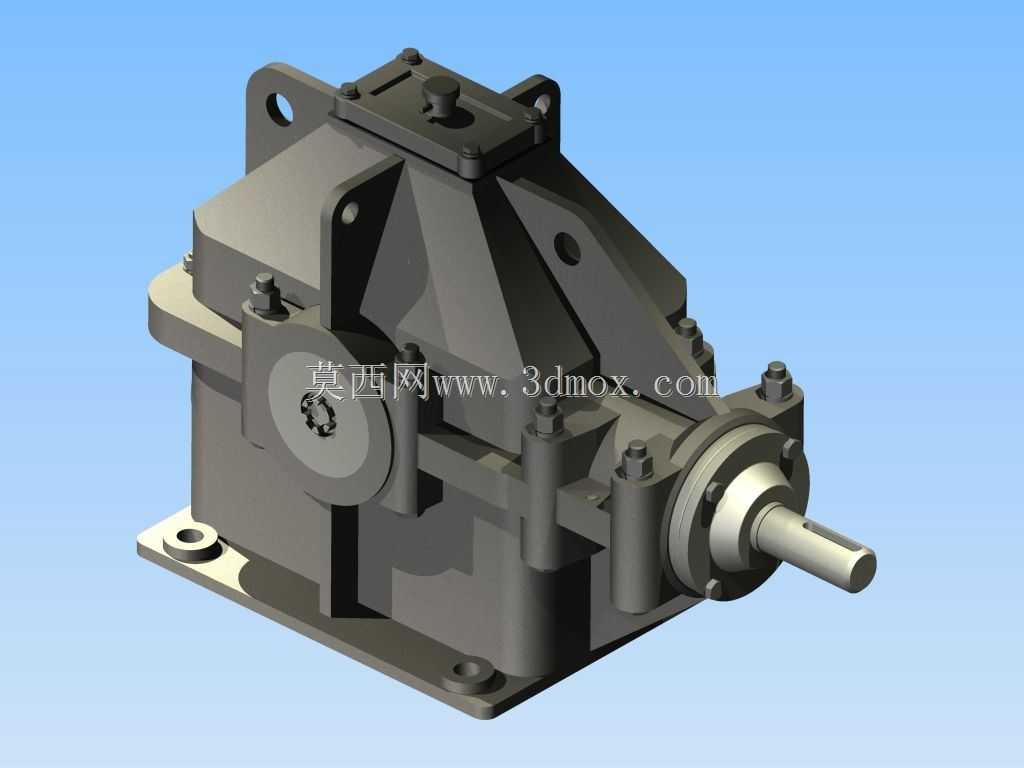

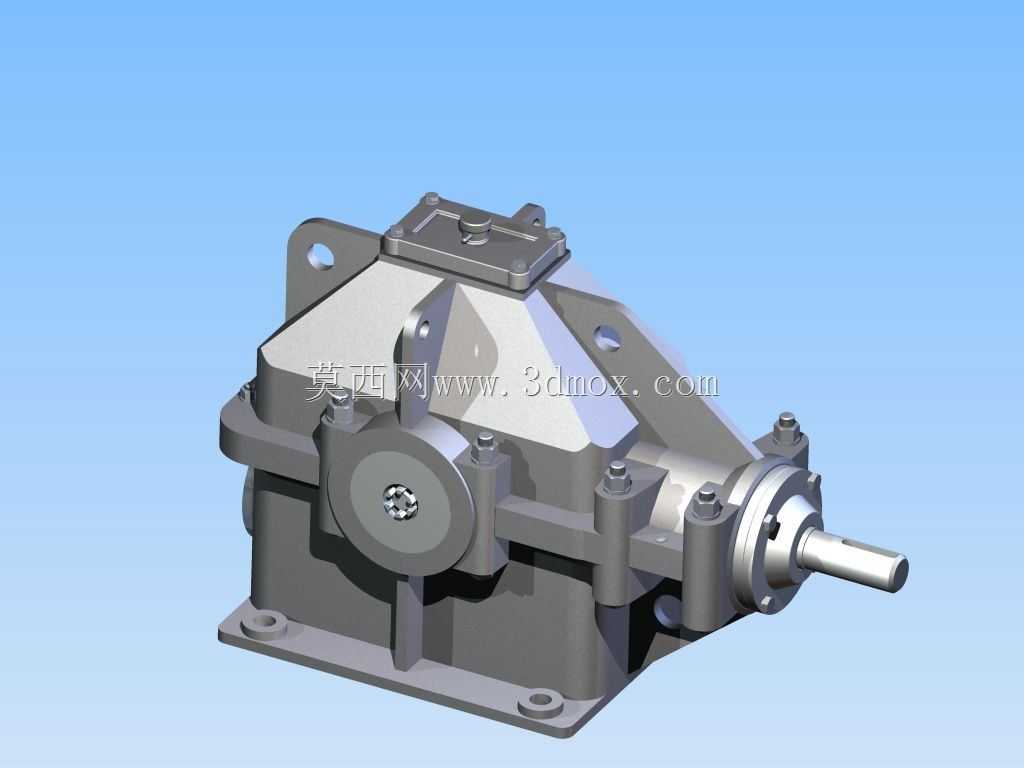

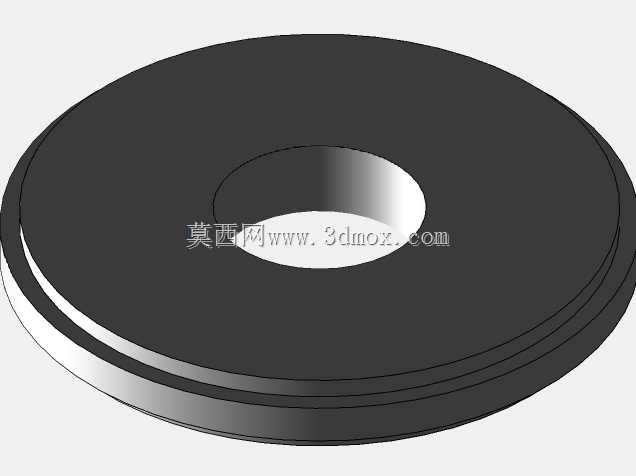

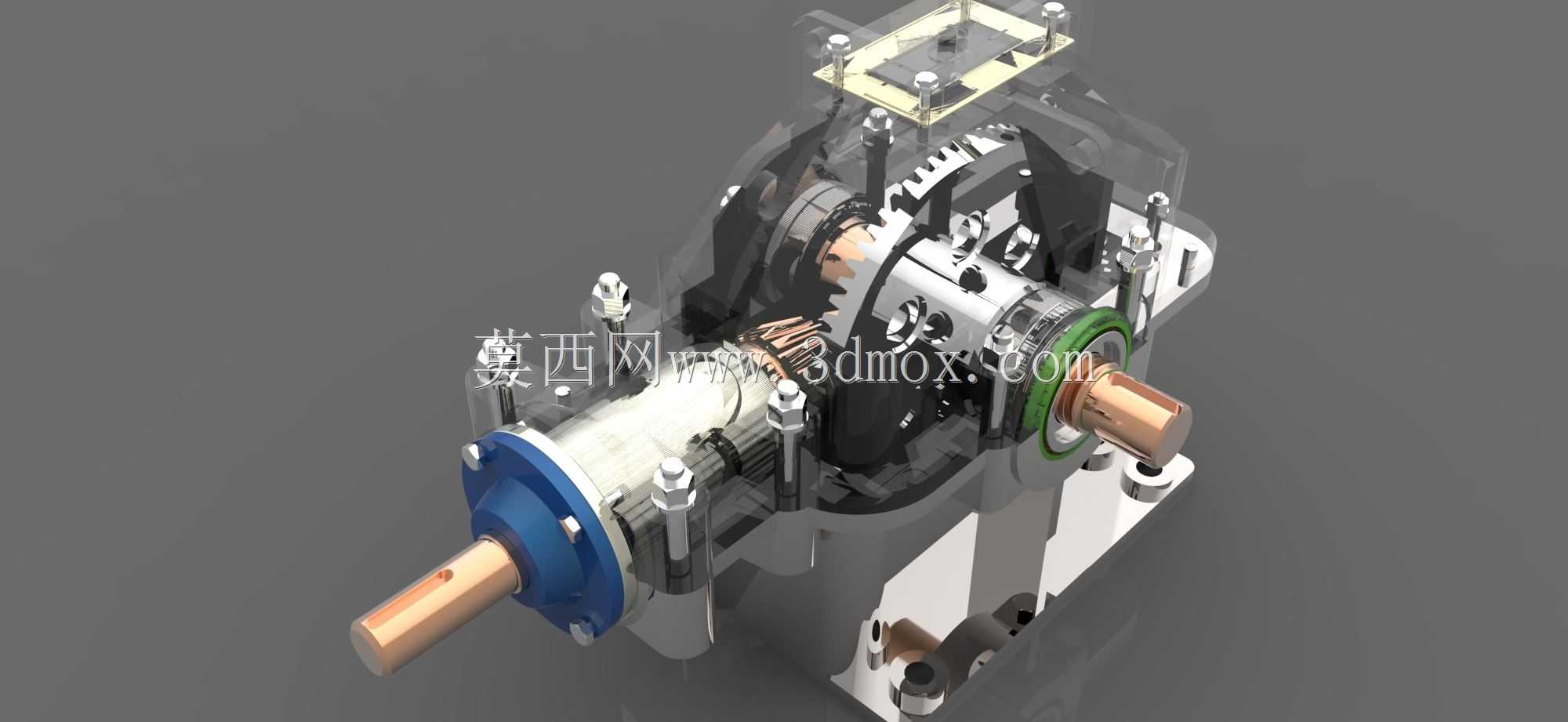

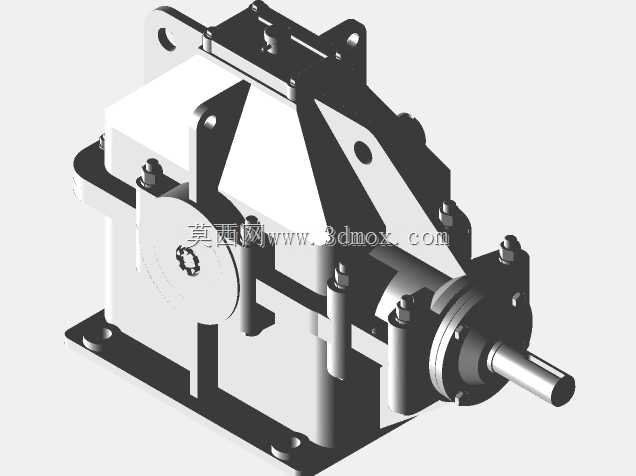

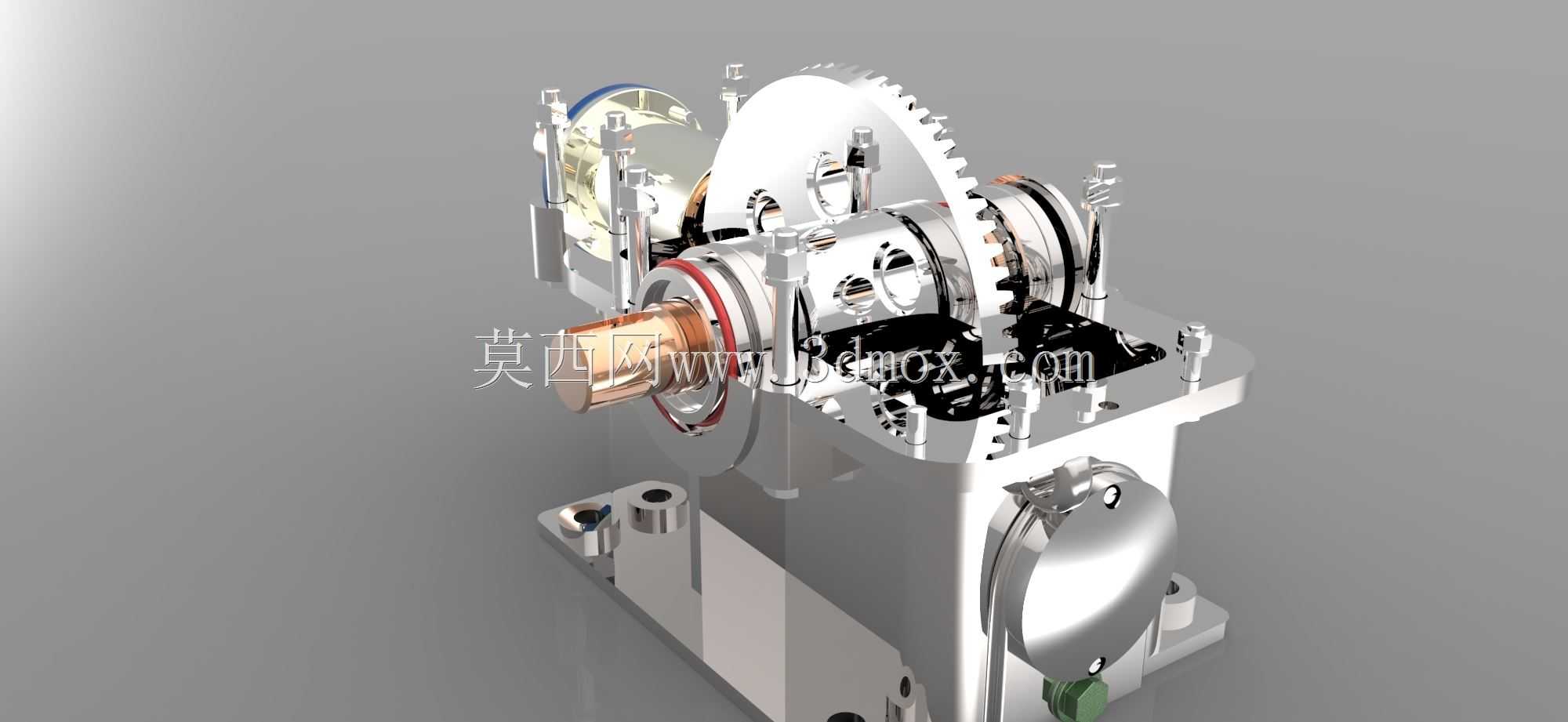

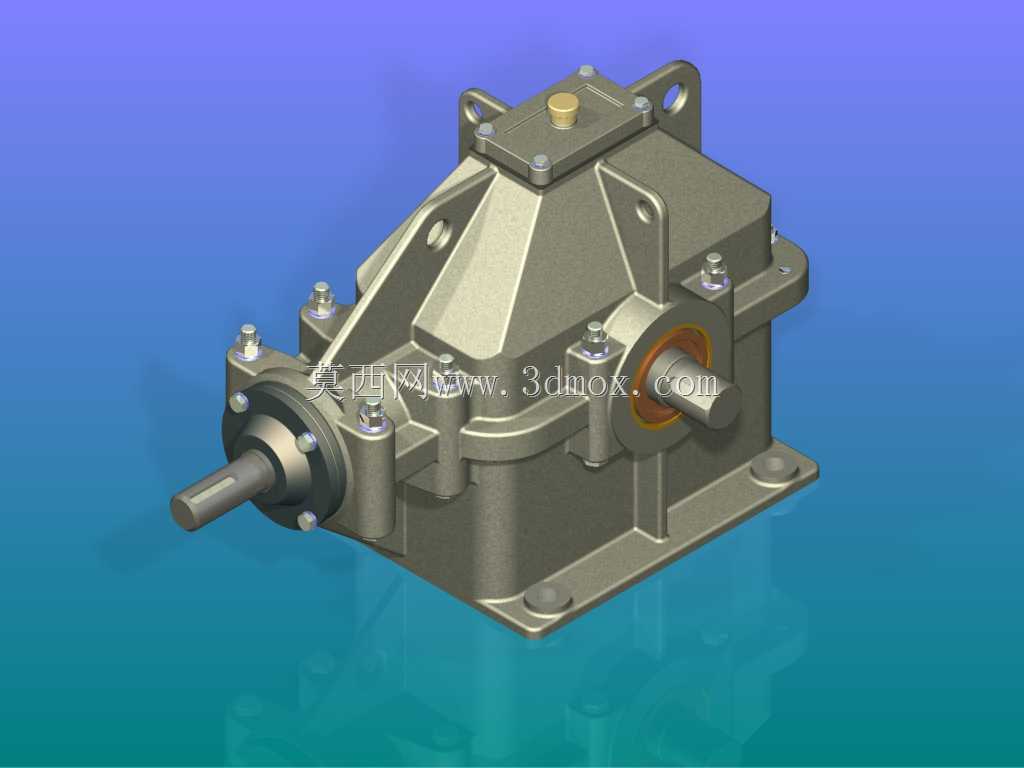

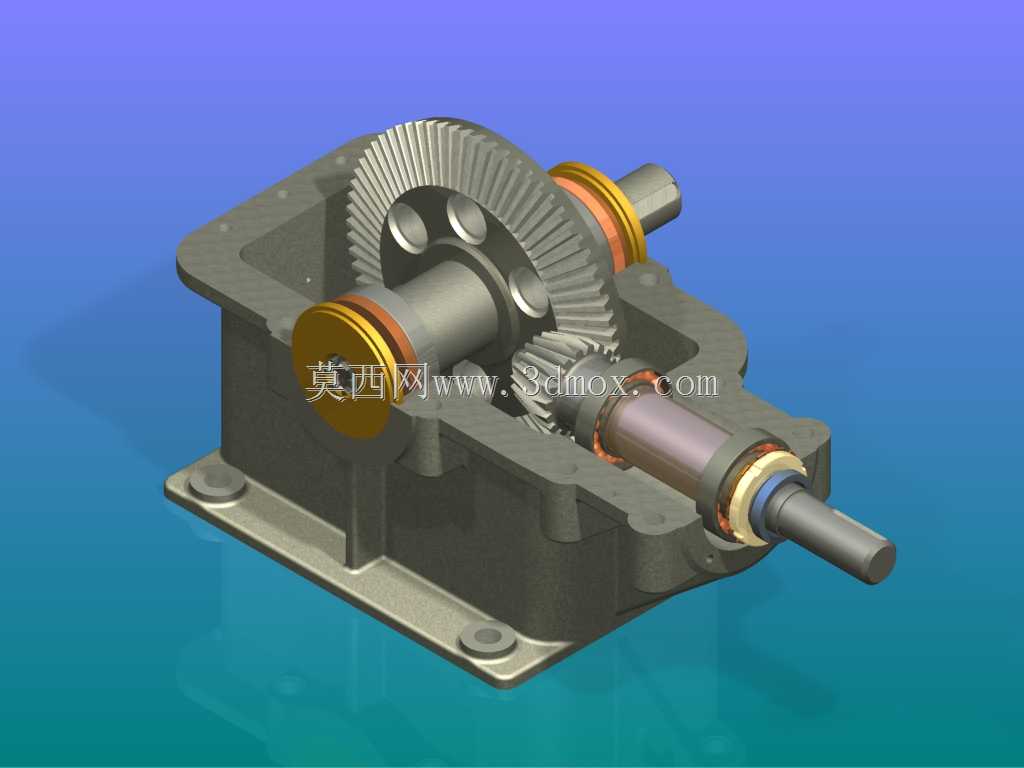

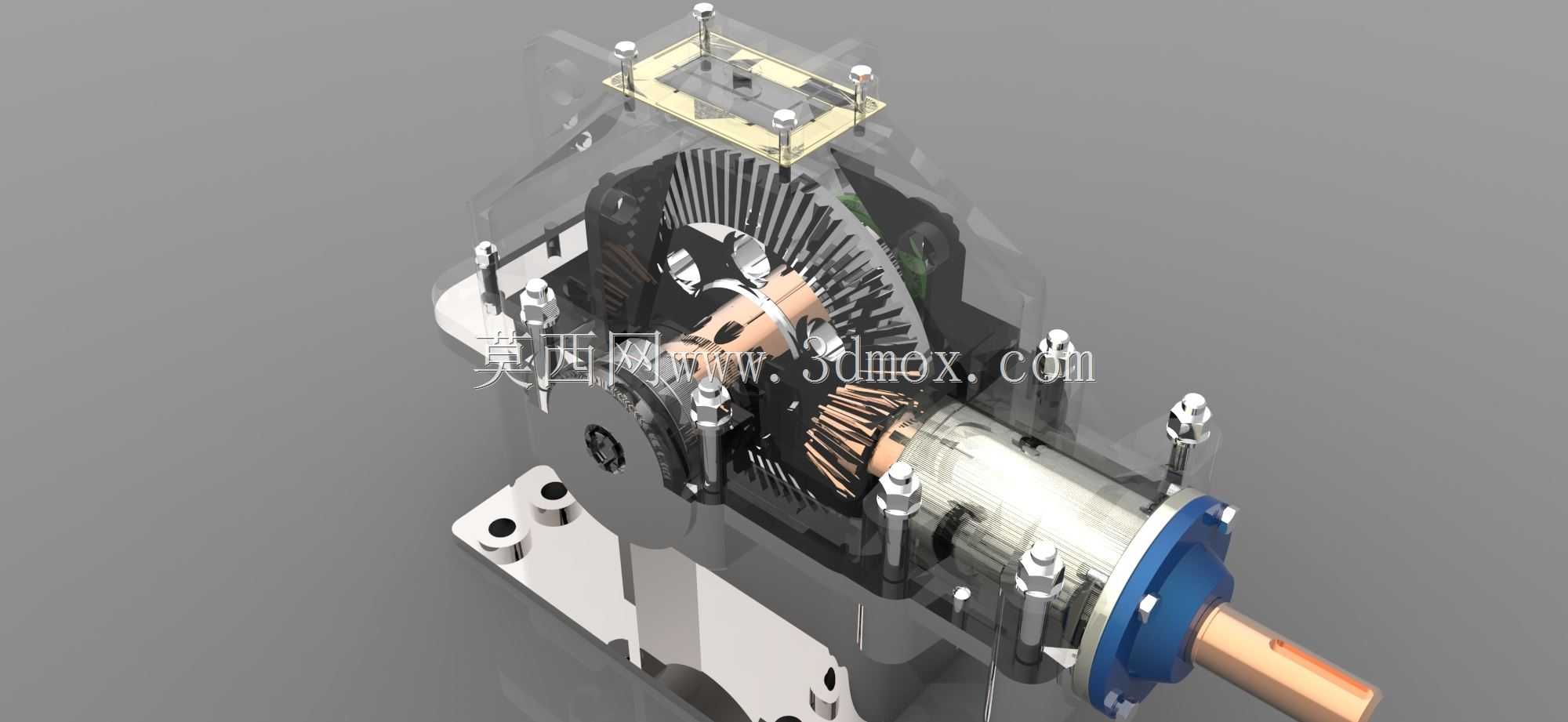

这类锥齿轮减速装置常被布置在动力输入与执行机构存在垂直交错轴传动需求的工况中，比如轻工输送线的转角动力传递、小型农机的作业端动力换向、非标自动化设备的垂直轴动力匹配场景，核心作用是在两轴呈90度交错的布局下完成转速降低、扭矩放大的动力传递，适配原动机高转速低扭矩的输出特性，匹配执行端低转速大扭矩的作业需求。从结构设计逻辑来看，整个装置采用剖分式铸造箱体作为承载基体，箱体内腔预留了充足的齿轮啮合空间与润滑油储留容积，箱体底部设置安装脚座，脚座上的安装孔位需匹配安装基面的螺栓排布，安装时要保证输入输出轴的同轴度误差控制在允许范围内，避免轴系受附加径向力导致轴承过早失效。轴系部分采用阶梯轴设计，分别承载主动锥齿轮与从动锥齿轮，齿轮副采用弧齿锥齿轮啮合形式，相比直齿锥齿轮具备更高的承载能力与更平稳的啮合特性，适合中等载荷下的连续运转工况，轴上配套的滚动轴承分别承受径向力与轴向力，轴承端盖采用螺栓紧固在箱体上，端盖与箱体之间设置密封垫片防止润滑油渗漏，同时可通过调整垫片厚度来控制锥齿轮的啮合间隙，保证齿面接触斑点处于合理区间。建模过程中，首先在三维软件中确定两交错轴的中心距与安装距参数，先绘制箱体的基础轮廓，通过拉伸、切除特征完成箱体的主体结构，再分别绘制输入轴、输出轴的阶梯轴结构，在轴段上完成键槽、轴肩、轴承安装位的特征构建；锥齿轮部分先通过参数化方程生成齿廓曲线，再通过扫描、阵列特征完成轮齿的构建，装配时先将轴承、齿轮、轴套等零件装配到对应轴上形成轴系子装配，再将两个轴系组件装配到箱体的对应轴承孔位，调整齿轮的啮合位置保证侧隙符合设计要求，最后装配箱盖、端盖、螺栓、油塞等附属零件。整个装置的外形尺寸需匹配安装空间的边界要求，输入轴与输出轴的伸出长度要适配外接联轴器的安装尺寸，箱体顶部的视孔盖位置要方便日常检查齿轮啮合状态与加注润滑油，底部的油塞位置要保证换油时润滑油可以完全排空，日常使用中需定期检查润滑油油位与齿面磨损情况，避免缺油导致齿面胶合、点蚀等失效问题。
