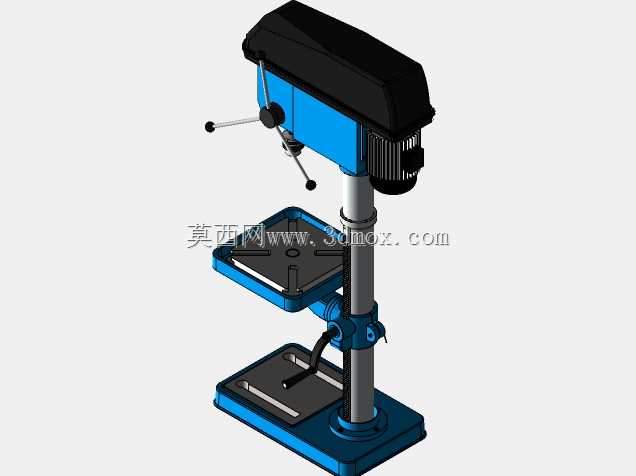

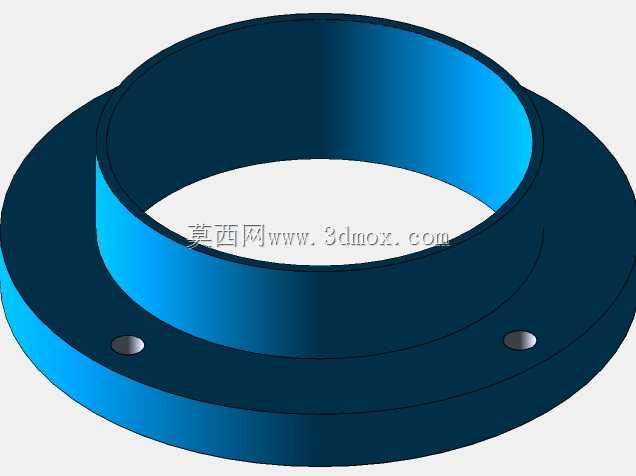

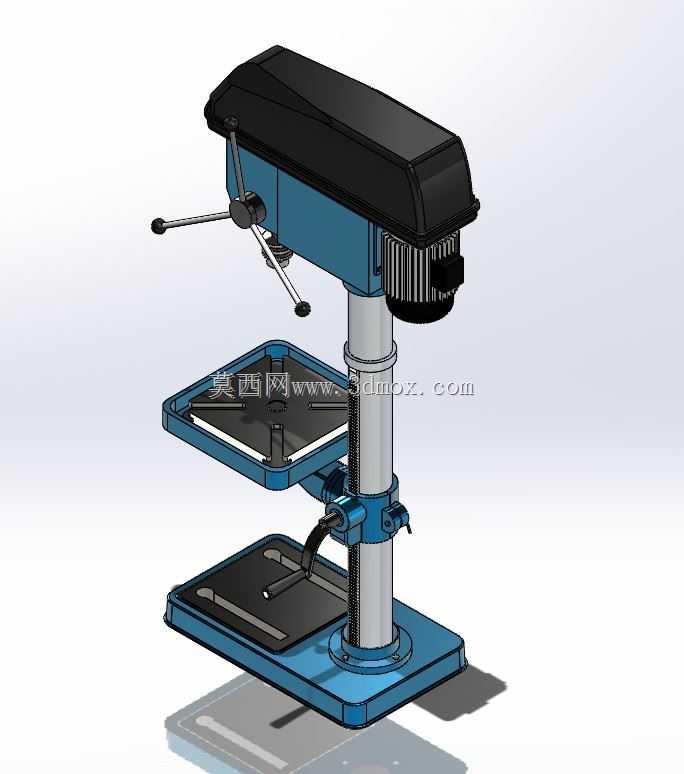

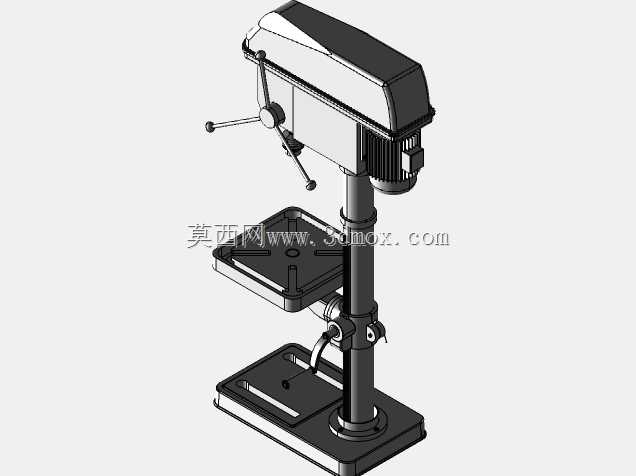

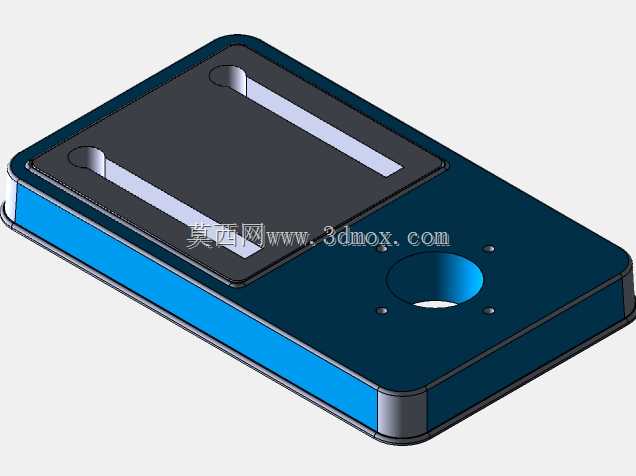

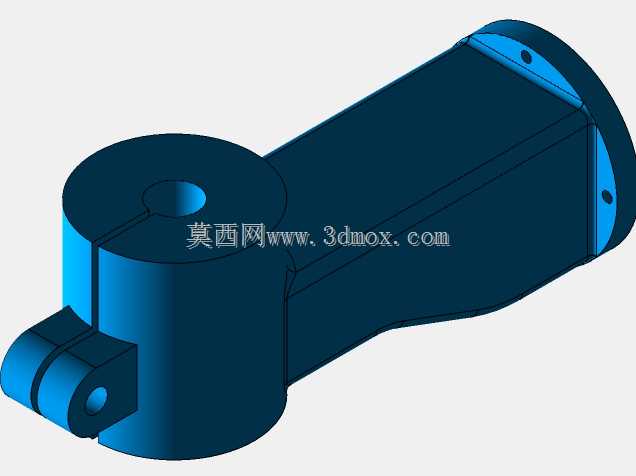

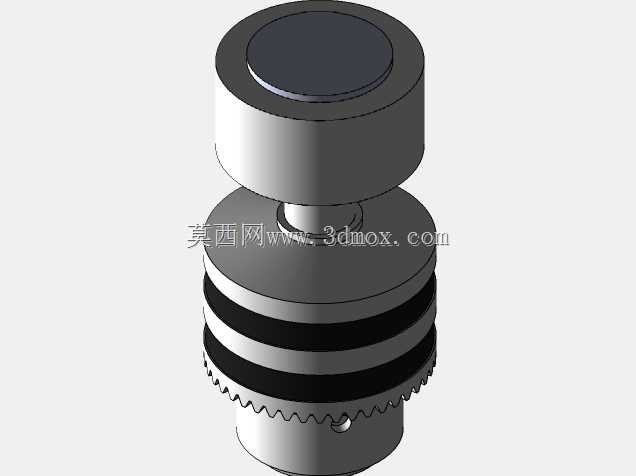

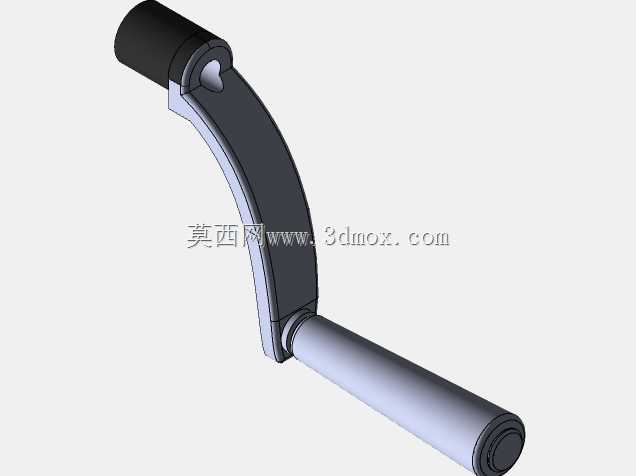

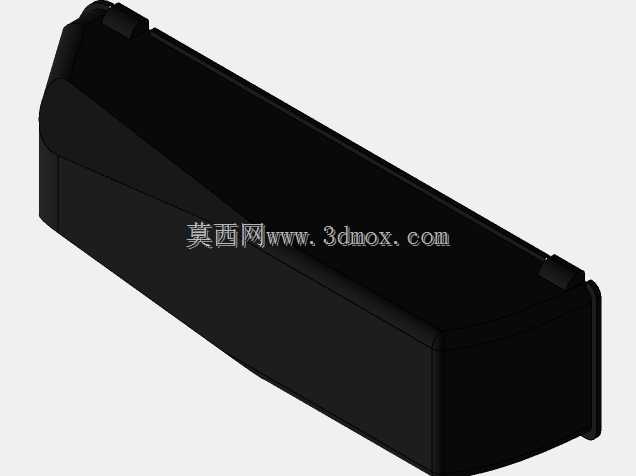

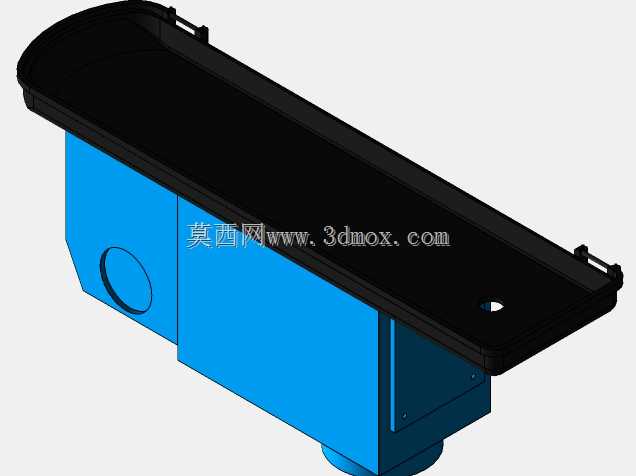

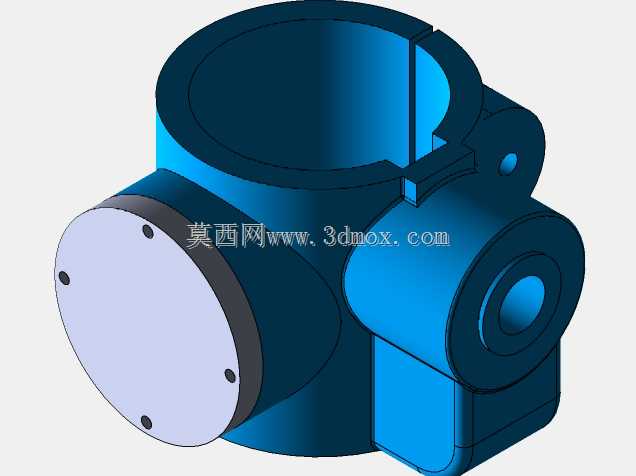

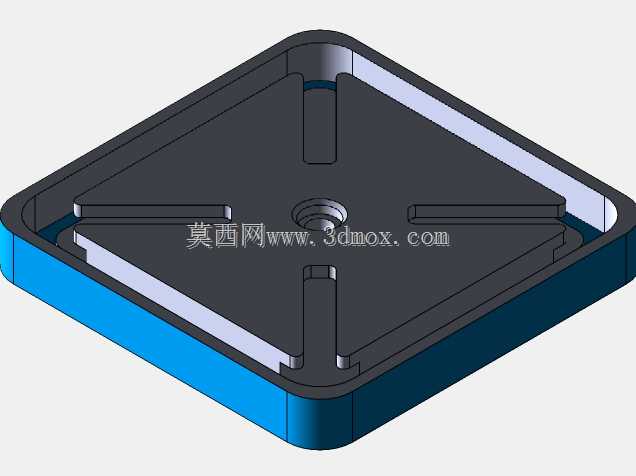

在中小批量零件加工、机修车间工位、五金件试制场景中,这类立式柱钻是工位上最常见的孔加工设备,主要承担实心工件的钻孔、扩孔、铰孔、攻丝等常规钻削工序,针对中小型钢件、铝件、塑料件的孔位加工,相比手持电钻有更高的同轴度与加工稳定性,相比大型摇臂钻占地更小、操作门槛更低,适配单人单机的工位作业需求。从结构设计逻辑来看,这款柱钻采用单立柱支撑布局,底部为一体式铸铁底座,既承担整机承重,也可通过T型槽装夹大型工件或者配套平口钳,底座上方的升降工作台可沿立柱做上下高度调整,同时工作台自带T型槽与排屑缺口,方便加工过程中切屑滑落,工作台的锁紧机构采用侧面偏心压块结构,调整到位后扳动手柄即可锁死,避免加工过程中工作台下沉偏移。上部的机头总成集成了主轴进给机构、电机传动部分与操作手柄,进给手柄采用三辐式布局,操作人员可根据站位选择不同的手柄位置下压进给,主轴带有深度刻度盘,可精确控制钻孔深度,适配盲孔加工的深度控制需求,电机通过皮带传动将动力传递至主轴,不同皮带轮槽位可切换主轴转速,适配不同材质、不同孔径的钻削线速度要求。建模过程中先从立柱的基准轴开始搭建,先绘制底座的拉伸特征,加工出底座上的安装槽、定位凸台,再完成立柱的圆柱特征与底座的装配配合,之后依次构建工作台的升降滑套、工作台面板、锁紧机构的零件,再单独绘制机头部分的壳体、主轴套筒、进给齿轮齿条结构、电机安装座、皮带护罩,最后装配操作手柄、进给手轮、电机散热筋等细节特征,过程中需要保证各滑动部件的配合间隙符合实际装配要求,比如主轴套筒与机头箱体的配合、工作台滑套与立柱的配合都要预留合理的滑动间隙,同时要核对整机的安装边界,底座的安装孔位尺寸、工作台最大升降行程、主轴到底座的最大距离、主轴中心到立柱表面的距离这些关键安装与作业参数,都要符合常规台钻的实际作业范围,确保模型可直接用于工位布局规划、结构改进设计的参考。这类设备在实际使用中,可通过更换不同的钻夹头、钻头适配不同的加工需求,部分场景下还可加装多轴头实现多孔同时加工,是通用机加工场景里不可或缺的基础孔加工设备。
