激光切割手动液压压装作业设备结构设计

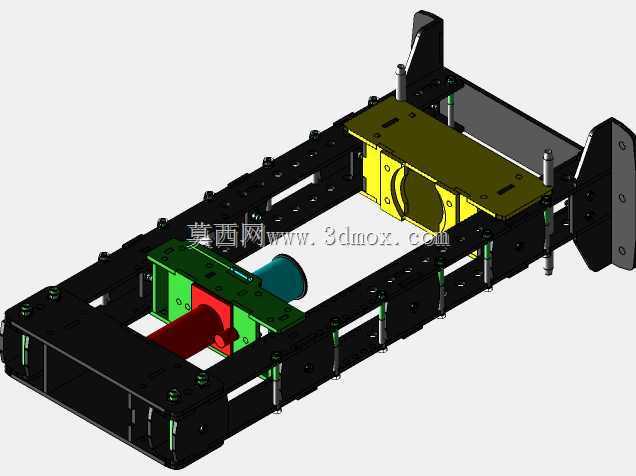

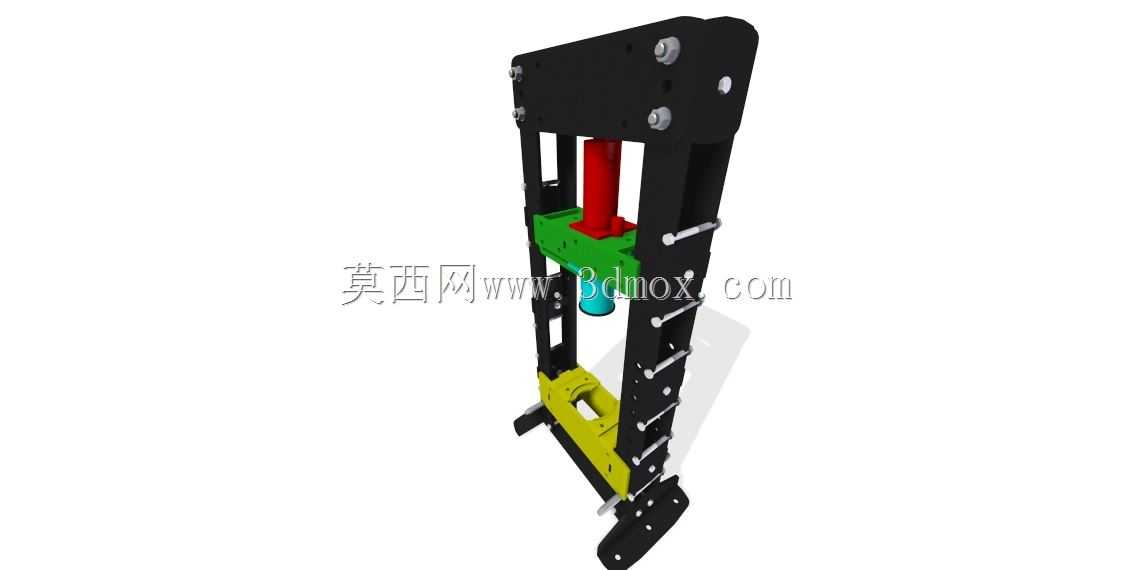

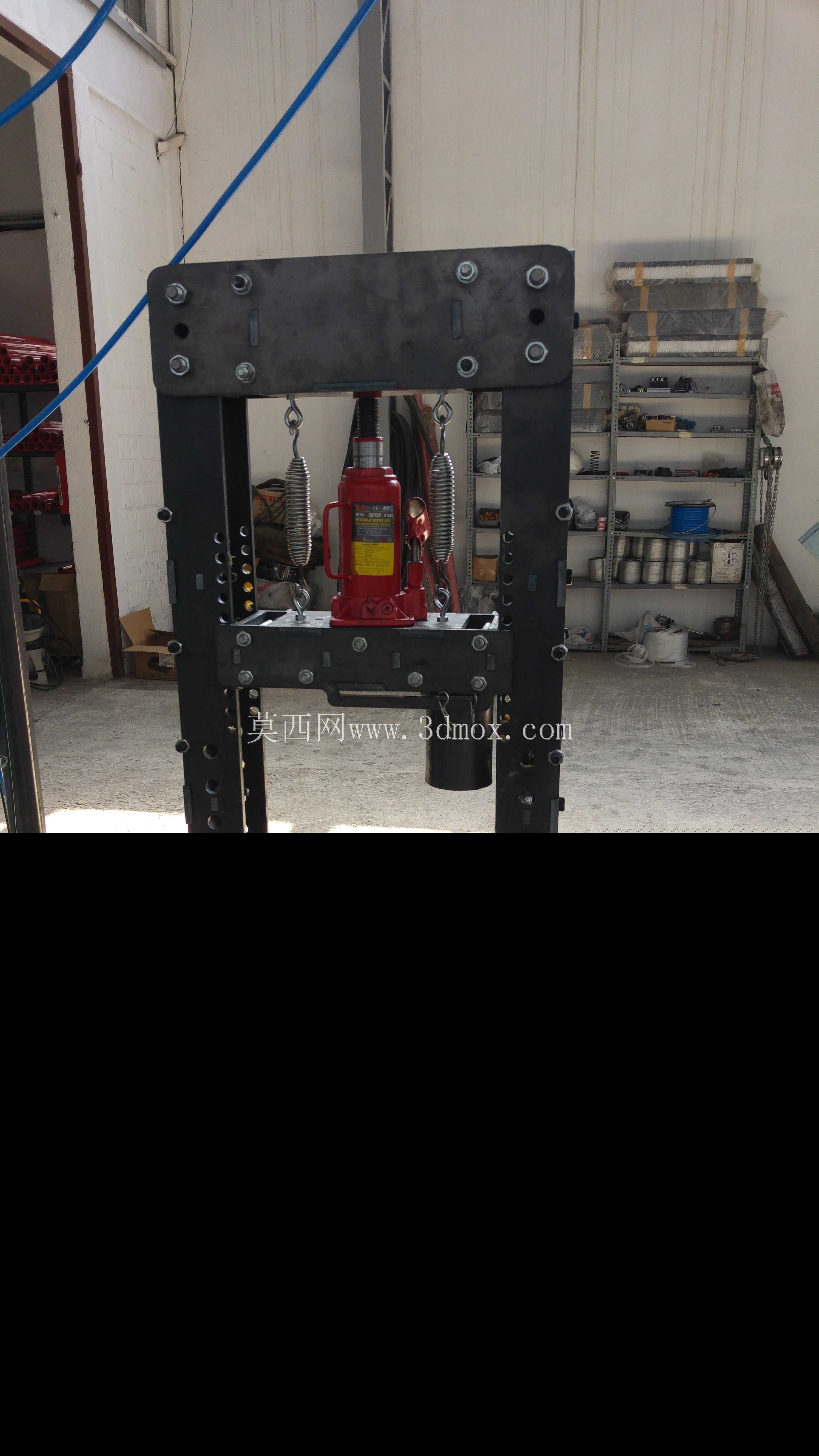

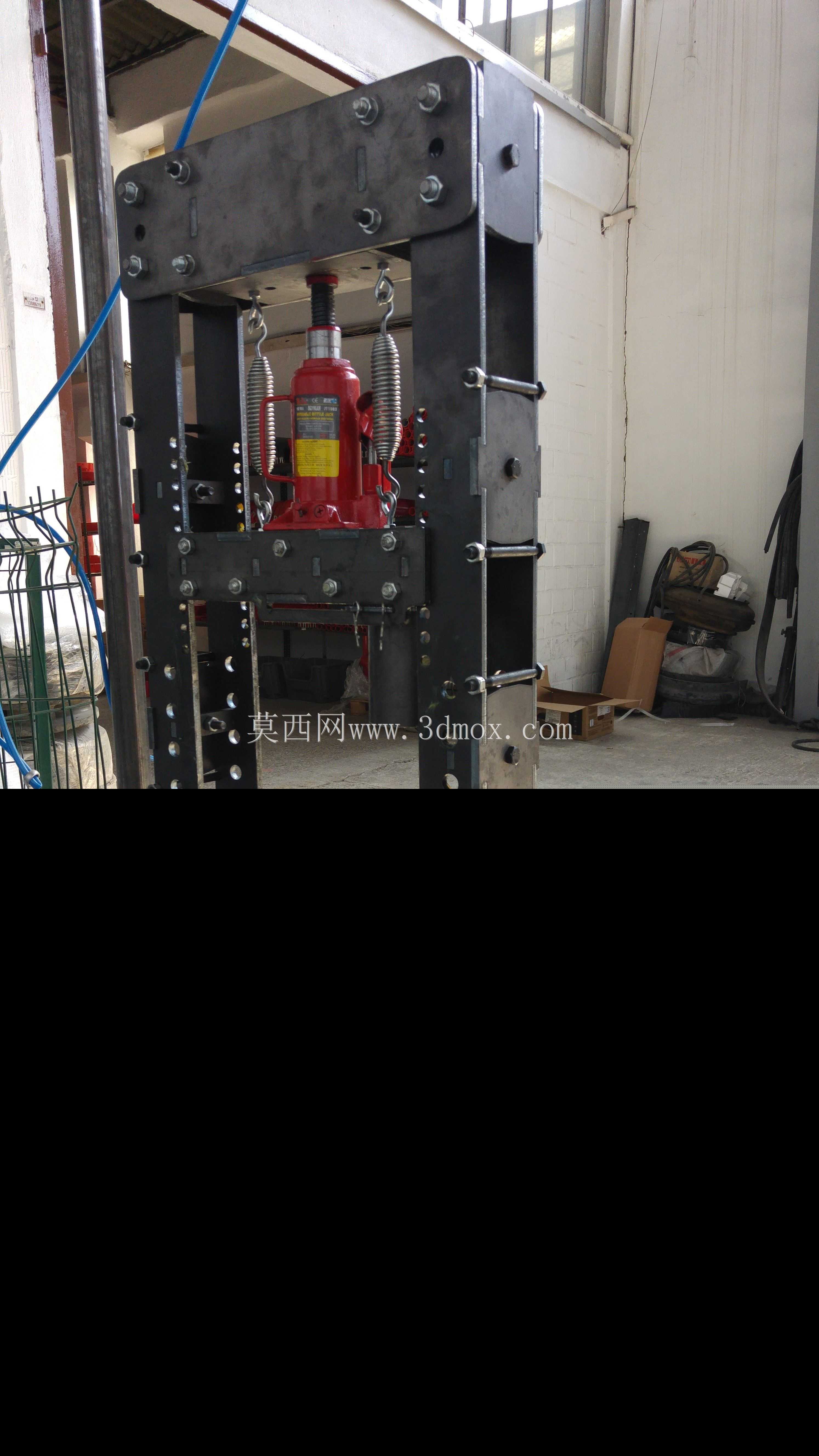

做这款手动液压设备的结构设计时，最先锚定的是小型加工坊、维修站点的零散压装与激光切割件校形场景——这类场景不需要大吨位全自动压机的高投入，却对设备的占地灵活性、操作可控性有明确要求，日常用来完成小型轴承压装、薄钢板激光下料后的校形、小五金件的铆压作业都足够适配，不用外接复杂动力源，单人即可完成操作。整体机架采用立式龙门框架结构，两侧的立式支撑件选用激光切割成型的钢板拼焊后加工安装基准面，相比传统铸铁机架，加工周期更短，结构强度也能满足手动施压的载荷要求，框架的开口宽度、垂直行程都按照常见小型工件的作业尺寸预留，安装时只需要保证底部工作台面水平，用地脚螺栓固定在硬质地面即可，不需要额外做复杂的基础施工。核心施压单元采用手动液压驱动结构，红色的液压缸垂直安装在上横梁的安装位，液压缸的活塞杆端连接绿色的滑动压头组件，压头和两侧立式支撑上的直线导槽配合，施压过程中压头不会出现偏摆，保证压装力始终垂直于工作台面，避免工件压装时出现歪斜损伤。底部的黄色工作台组件设计了可更换的工装定位槽，能根据不同作业需求更换定位块，适配不同外形的工件装夹，手动操作的液压手柄布置在机架侧方，操作人员站在设备正面就能轻松触达，施压过程中可以通过手柄的按压幅度精准控制压头下行速度，遇到薄壁件校形时能缓慢施力，避免压力过大造成工件报废。建模过程中先从整体机架的骨架搭建开始，先绘制两侧立式支撑板的激光切割轮廓草图，拉伸生成实体后阵列安装螺栓的过孔与导槽结构，之后依次装配上横梁、底部工作台、液压缸、滑动压头组件，装配过程中全程做干涉检查，确认压头全行程移动时不会和机架、工作台产生磕碰，最后给各个零部件赋予对应的材质外观，区分不同结构件的表面处理状态，方便后续出工程图时直接对应加工要求。这类手动液压设备的核心优势在于结构简单、维护成本低，没有复杂的电控与液压管路，日常使用只需要定期给液压缸补充液压油、给导槽添加润滑脂即可，对于零散小批量的加工作业场景，实用性远高于大型全自动压力设备，设计时特意控制了整体的外形尺寸，设备占地面积不足0.5平方米，即使是空间狭小的维修工位也能放置使用。
