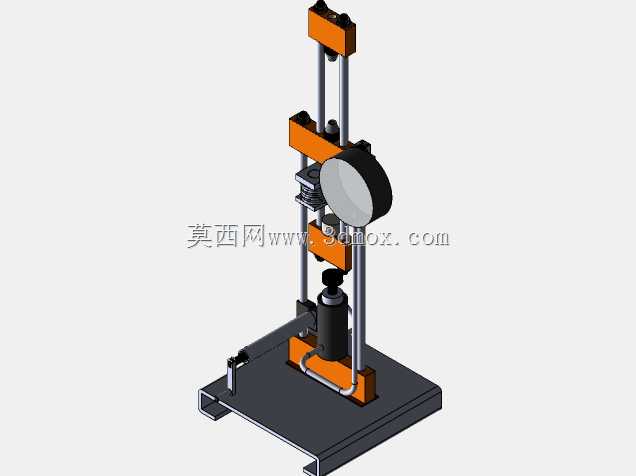

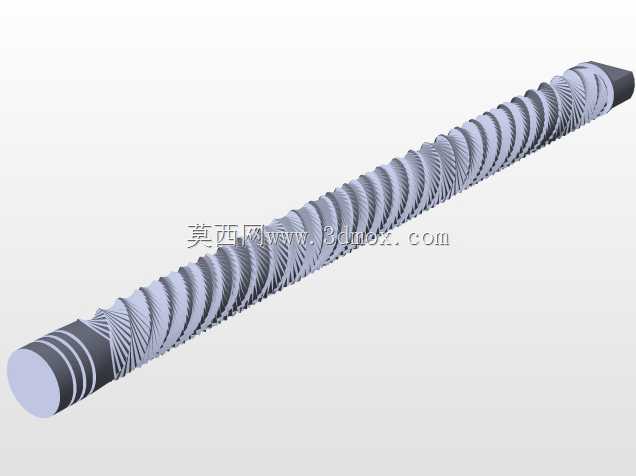

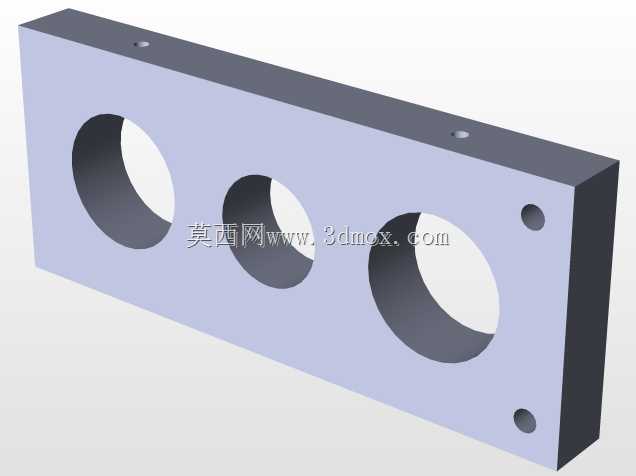

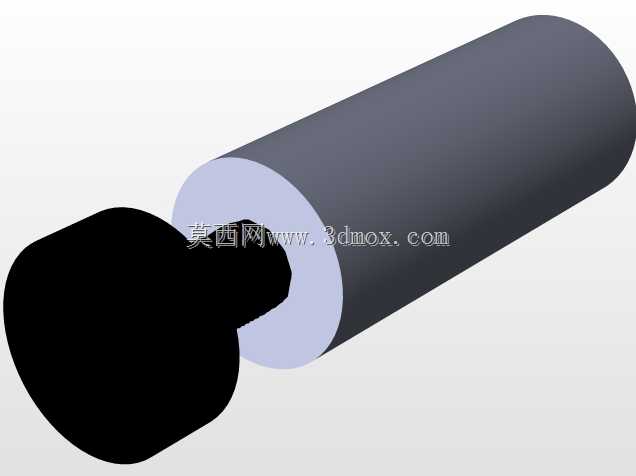

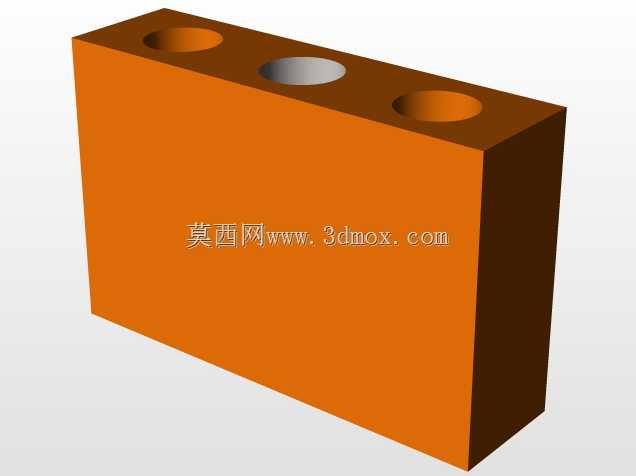

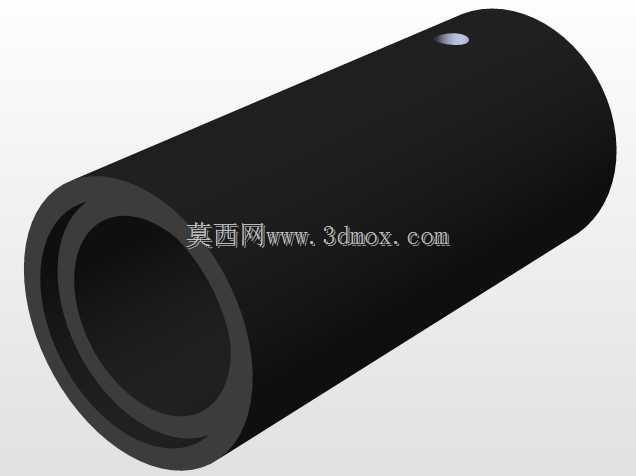

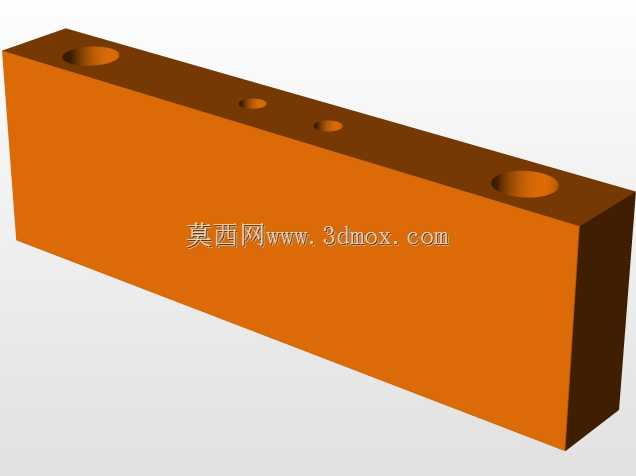

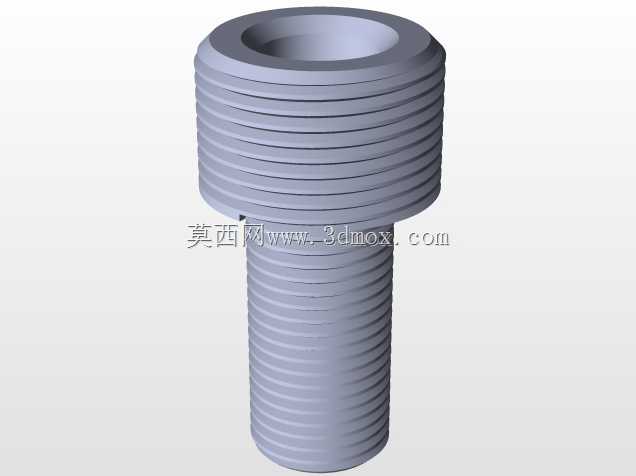

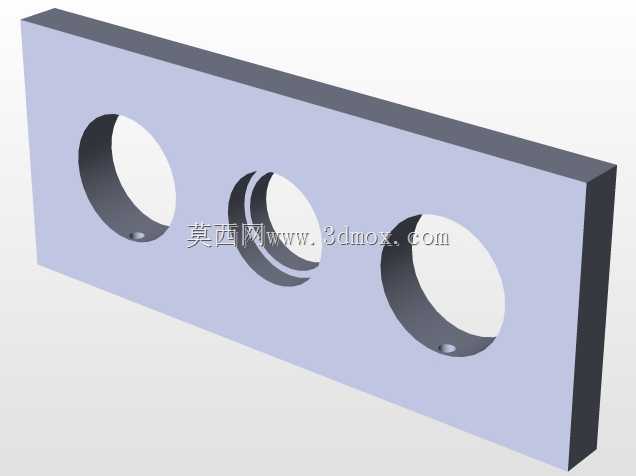

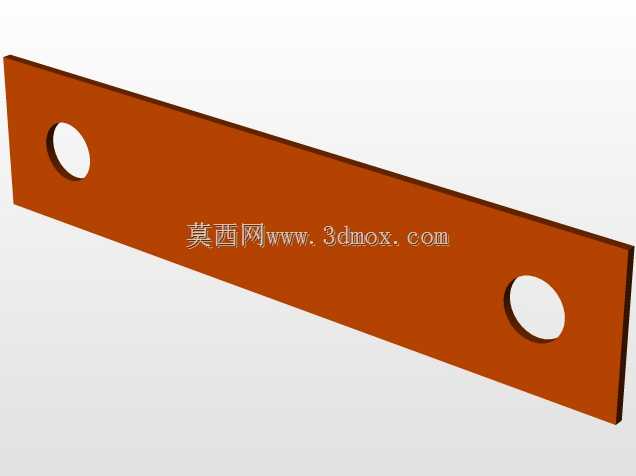

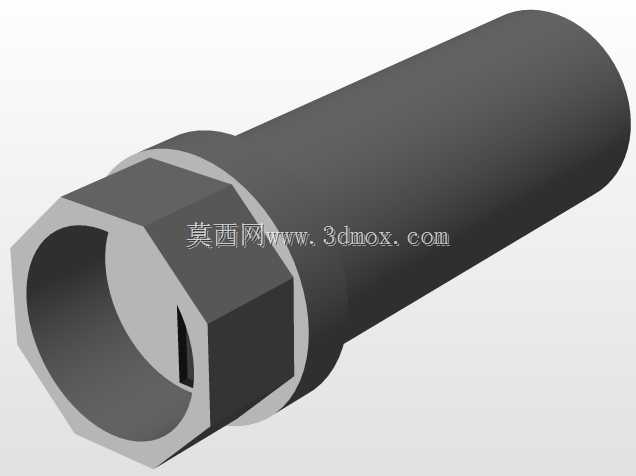

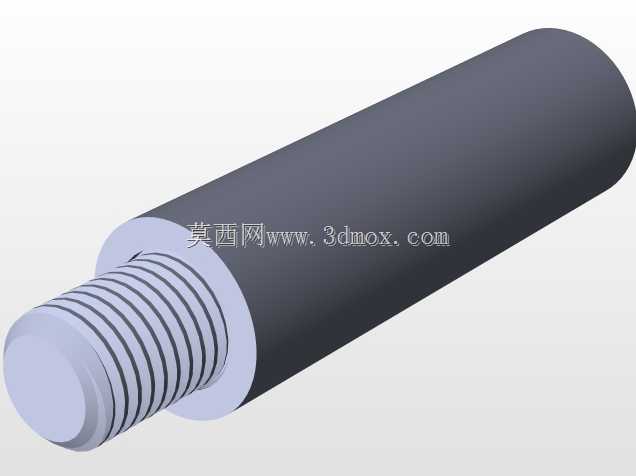

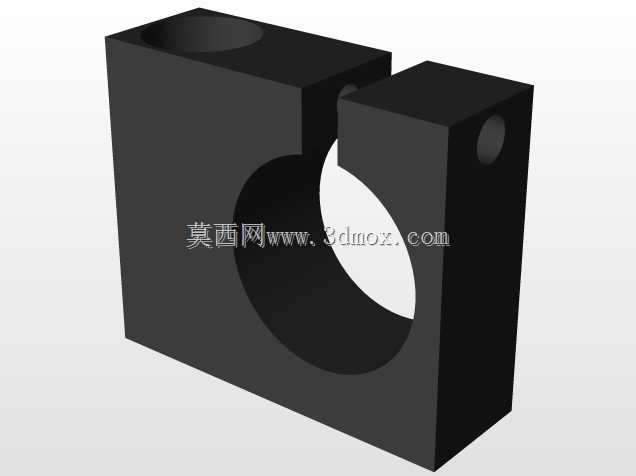

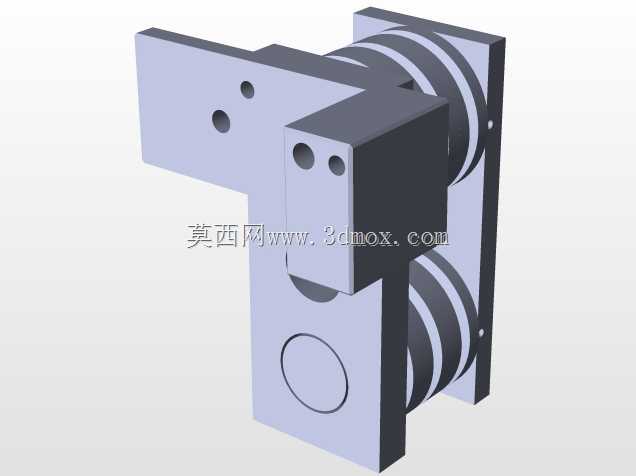

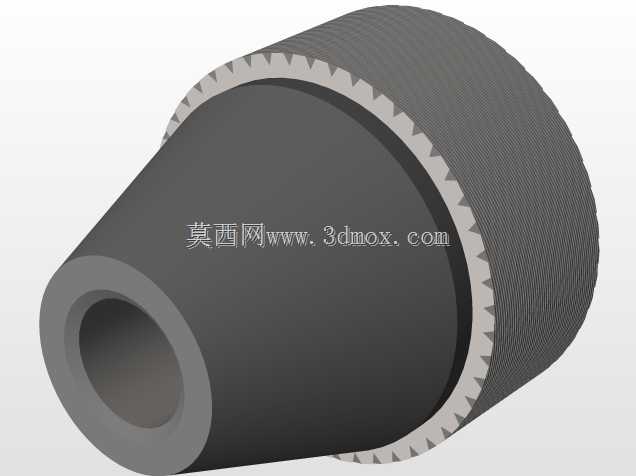

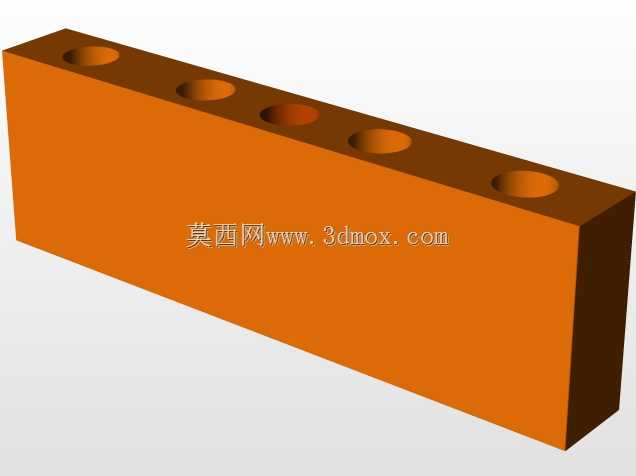

这套立式牵引加载装置主要面向材料力学性能测试场景设计,可用于金属线材、薄带材、小型结构件的静态拉伸、疲劳牵引加载测试,在高校材料实验室、小型质检站、企业研发部的材料力学性能验证环节有广泛适配性,能完成恒定载荷下的材料变形量测试、破断拉力验证等常规试验任务。装置采用立式双导柱承载结构,底部为带安装定位槽的铸铁配重底座,可通过T型螺栓固定在试验台面上,整体安装边界控制在占地0.12平方米以内,垂直方向总高度适配常规试验室层高,无需额外开挖地基即可完成布设。核心加载单元布置在底座上方,采用手动轮盘配合丝杠副实现粗调行程,下部配套液压加载缸实现精准载荷输出,上部的夹持模组采用快换夹头设计,可根据不同试样规格更换平口、V型、缠绕式夹头,适配不同形态试样的装夹需求,导柱表面做高频淬火处理,表面硬度达到HRC58以上,保证长期加载过程中不会出现导向变形,加载同轴度控制在0.02mm以内,避免偏载带来的测试数据偏差。建模过程中先从底座的安装基准面开始绘制草图,拉伸切除出T型槽定位结构后,依次装配导柱、下部加载支座、中部动横梁、上部固定横梁,导柱与横梁的配合采用H7/h6间隙配合,建模时提前预留出轴承安装位与锁紧螺母的避让空间;手动加载轮盘单独做子装配体建模,绘制轮辐、手轮包胶层、丝杠连接法兰后,再与主装配体做配合约束,保证手轮转动时无干涉;液压加载缸部分单独绘制缸体、活塞杆、密封槽、进出油口结构,装配时保证活塞杆轴线与两导柱对称中心重合,避免加载时出现侧向力。上部夹持模组的夹头燕尾槽做了公差补偿建模,预留0.01mm的装配间隙,保证夹头更换时滑动顺畅无卡滞,侧面的锁紧螺钉位置做了沉头孔处理,避免操作时剐蹭操作人员。整体建模完成后做全局干涉检查,逐一排查导柱与动横梁、手轮与立柱、加载缸与底座的配合间隙,调整手轮的转动行程限位,保证最大拉伸行程达到200mm,覆盖常规小型试样的测试伸长量需求,同时在动横梁侧面预留百分表安装位,可外接位移传感器采集变形数据,适配不同精度等级的测试需求。
