恩格尔胜利260卧式注塑成型设备结构

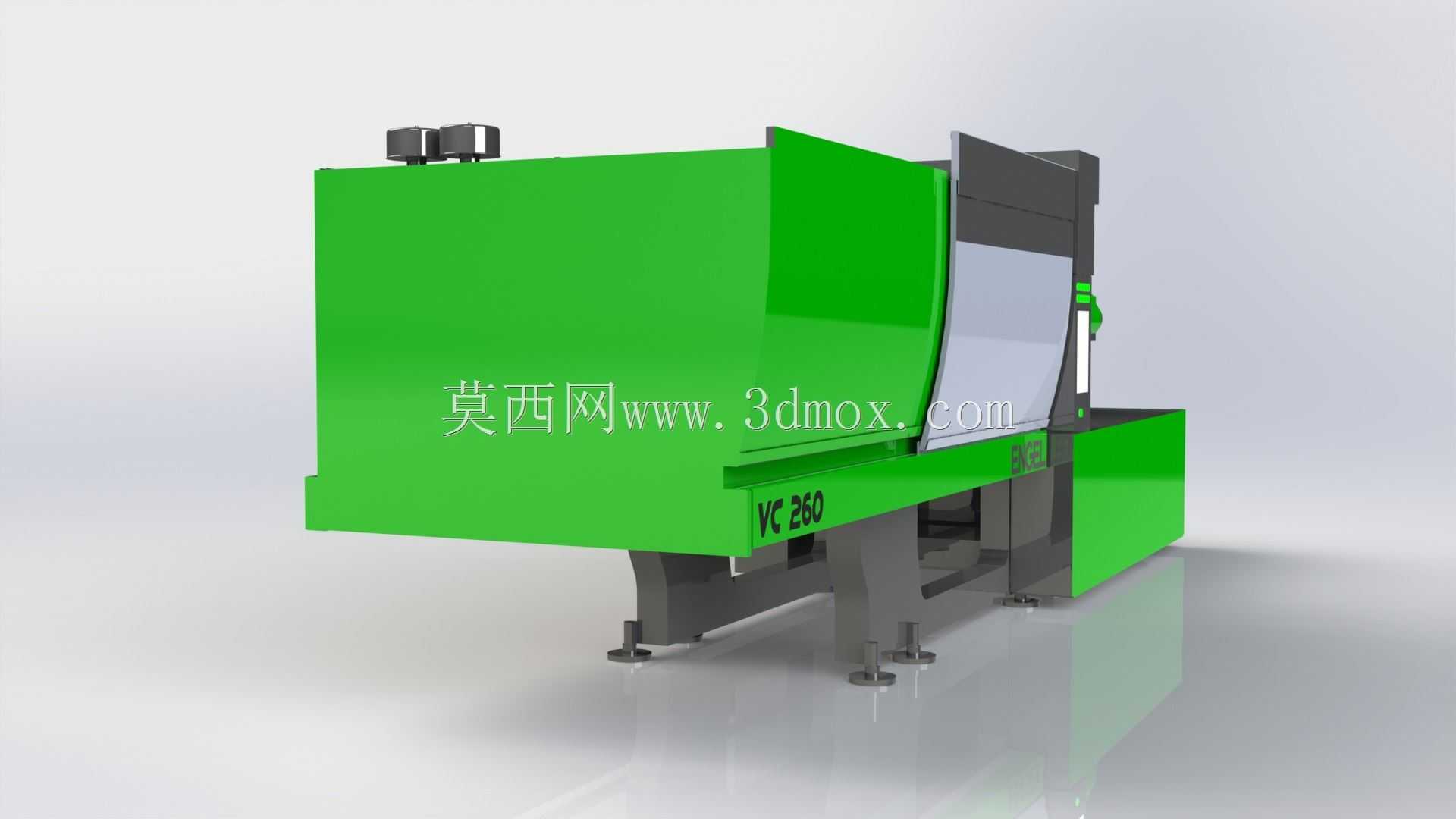

做塑料成型车间产线布局规划时，最先要敲定的就是核心注塑设备的安装边界，这款恩格尔胜利260机型的三维结构完全按照实物外形尺寸绘制，能直接导入厂区布局图纸核对占地、操作空间与配套机械手的行程匹配度，不用反复去现场测量设备外轮廓，能大幅缩短产线规划的前期校核周期。日常做设备改造、配套辅机对接时，也能直接在模型上提取安装面的位置、接口的相对坐标，避免现场配做连接件时出现尺寸偏差。

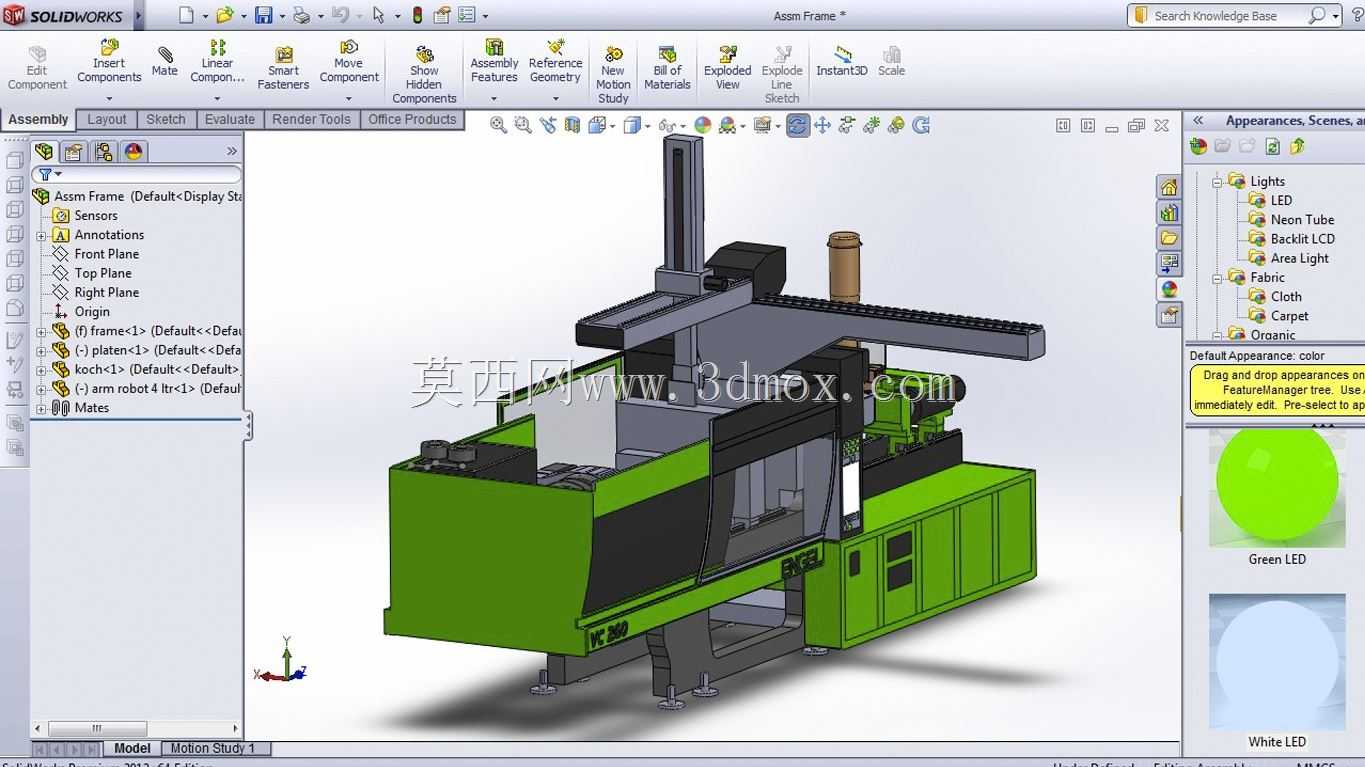

建模时先从设备的底部机架开始搭基准，先确定可调脚杯的安装平面作为整个装配的基准面，依次向上搭建锁模单元的基座、注射单元的滑移导轨，再细化机身的钣金护罩结构，护罩上的散热格栅、操作门的开合间隙都按照实物的装配公差做了预留，顶部配套的取件机械手横梁的安装位置也和实物保持一致，能直接模拟机械手取件时的运动轨迹，核对和机身护罩、周边输送带的干涉情况。注射单元的料筒加热段、射嘴的对位基准都做了单独的零件建模，锁模侧的拉杆间距、模板的安装螺孔位置也完全匹配实物参数，做模具适配校核时可以直接把模具模型导入装配体，核对锁模行程、最大模厚参数是否匹配，不用反复核对二维样本的参数表。

设备的操作侧预留了足够的人员操作空间，后侧的维护门开合范围也在模型里做了运动包络，做车间布局时能直接预留对应的维护通道，避免后期设备进场后出现维护空间不足的问题。机身侧面的电柜安装位置、液压站的布局也完全还原实物，做水电布线规划时可以直接在模型上规划管线走向，统计线缆、液压油管的预估长度，减少现场施工的材料浪费。这类高精度的设备三维模型，不管是给新入行的结构工程师做注塑设备结构教学，还是给产线集成商做方案演示，都能比二维图纸更直观地展示设备的结构组成，讲解锁模、注射、顶出的动作逻辑时也更清晰，能减少跨部门沟通时的信息偏差。做设备运维的人员也可以借助模型熟悉内部部件的位置，提前规划易损件的更换操作空间，制定更合理的维保流程。
