带挡条移动式爬坡皮带输送设备

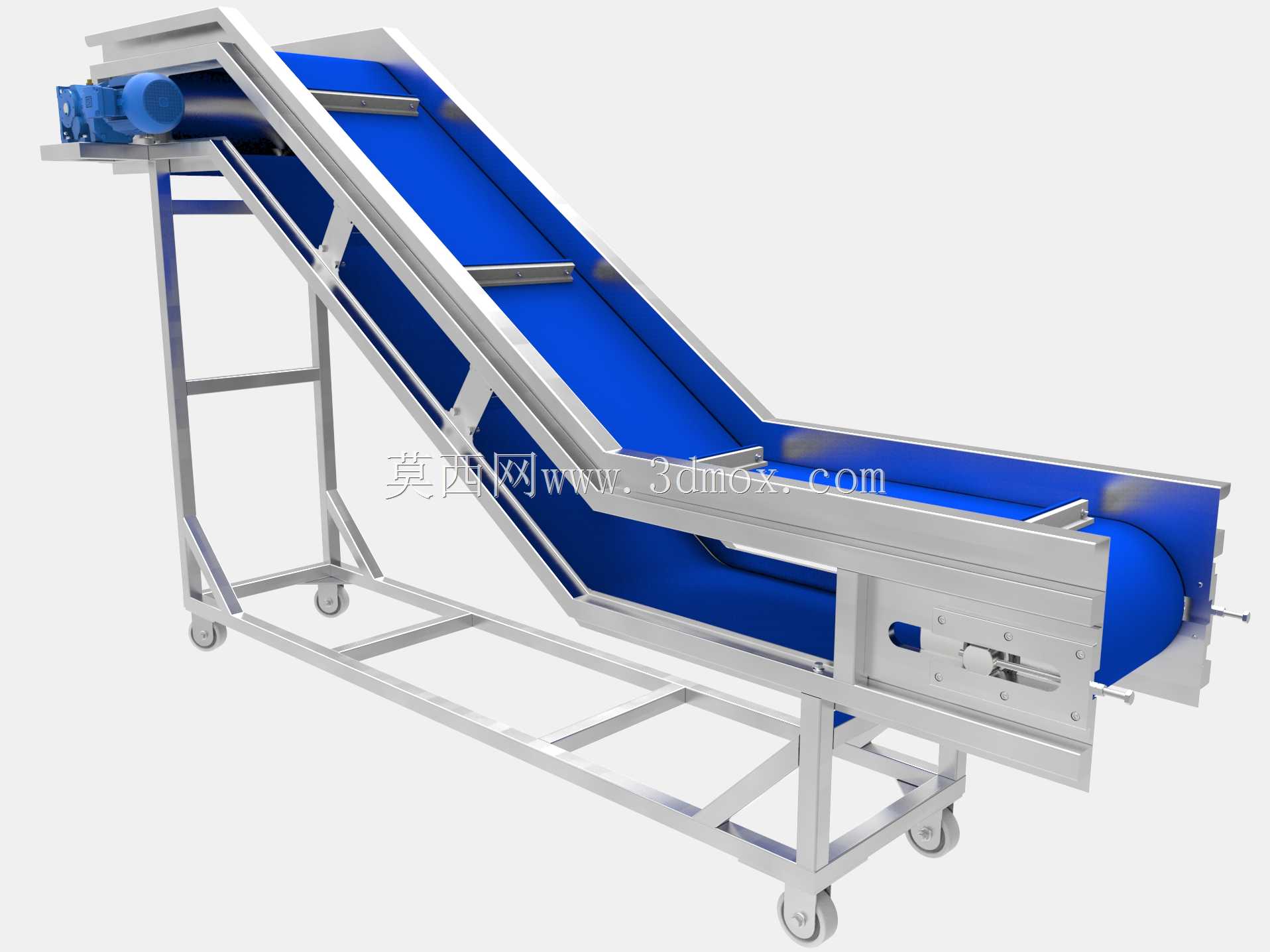

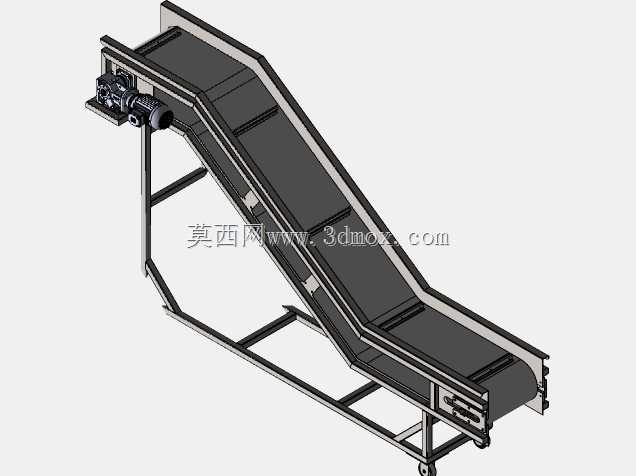

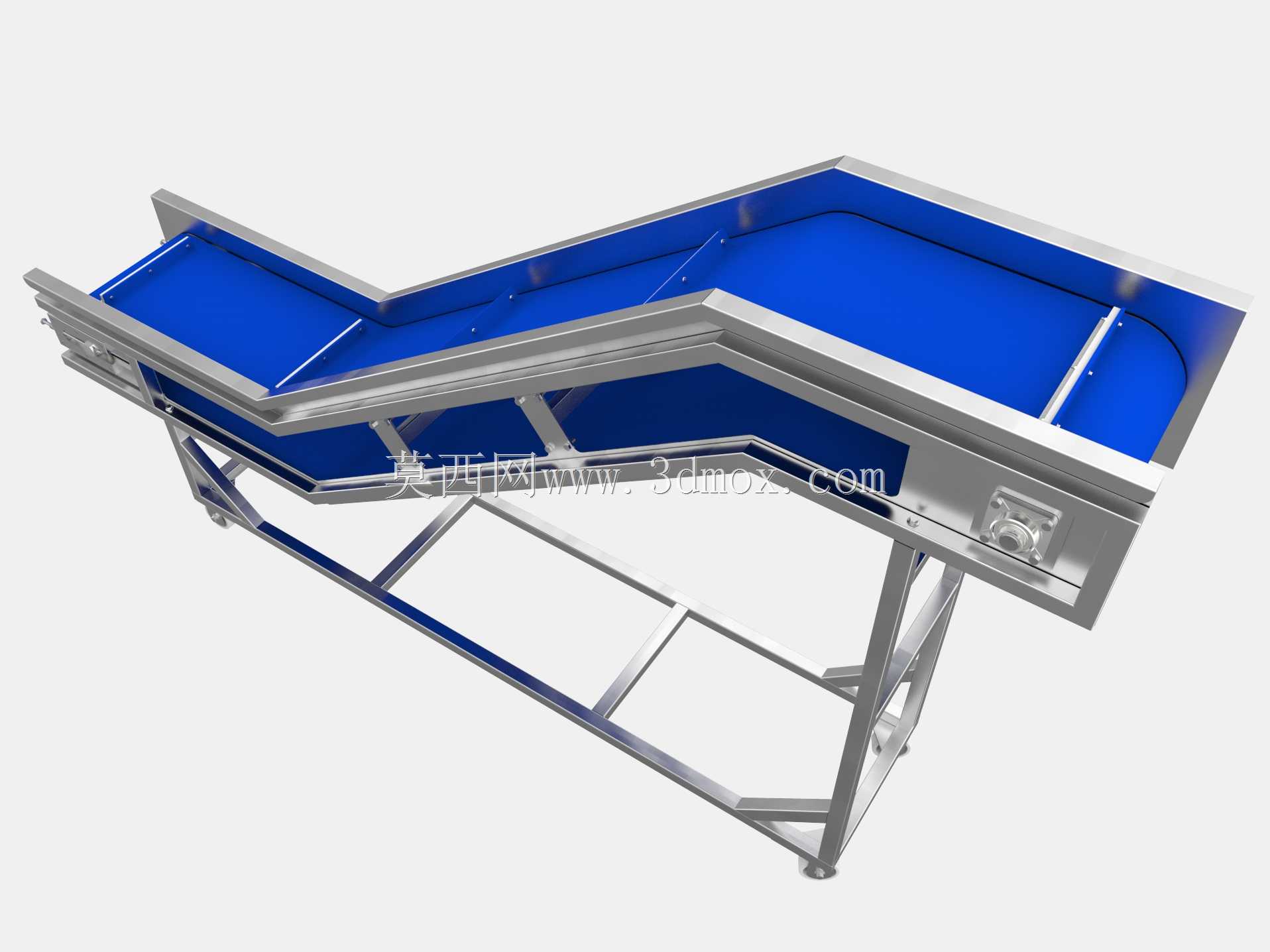

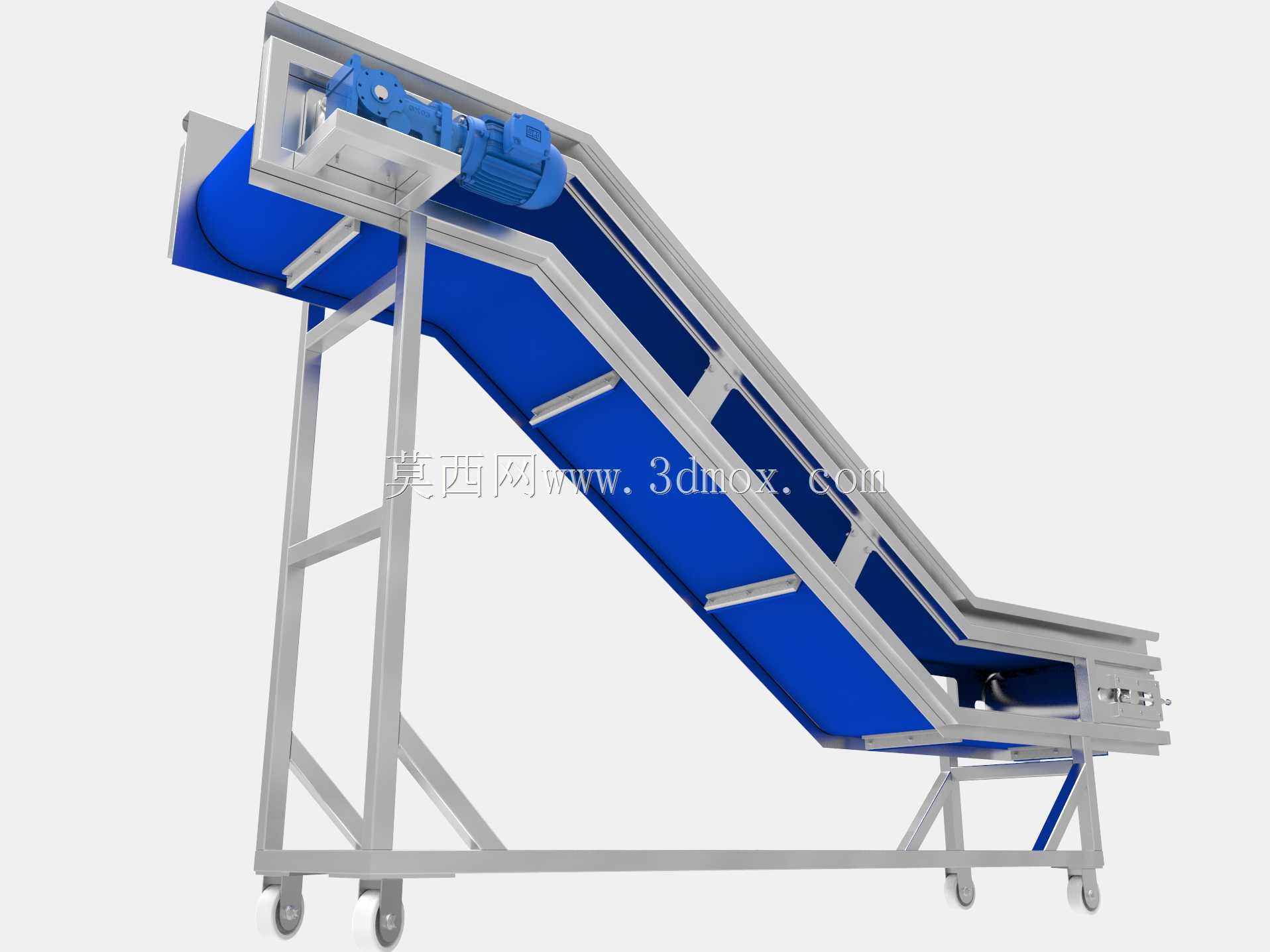

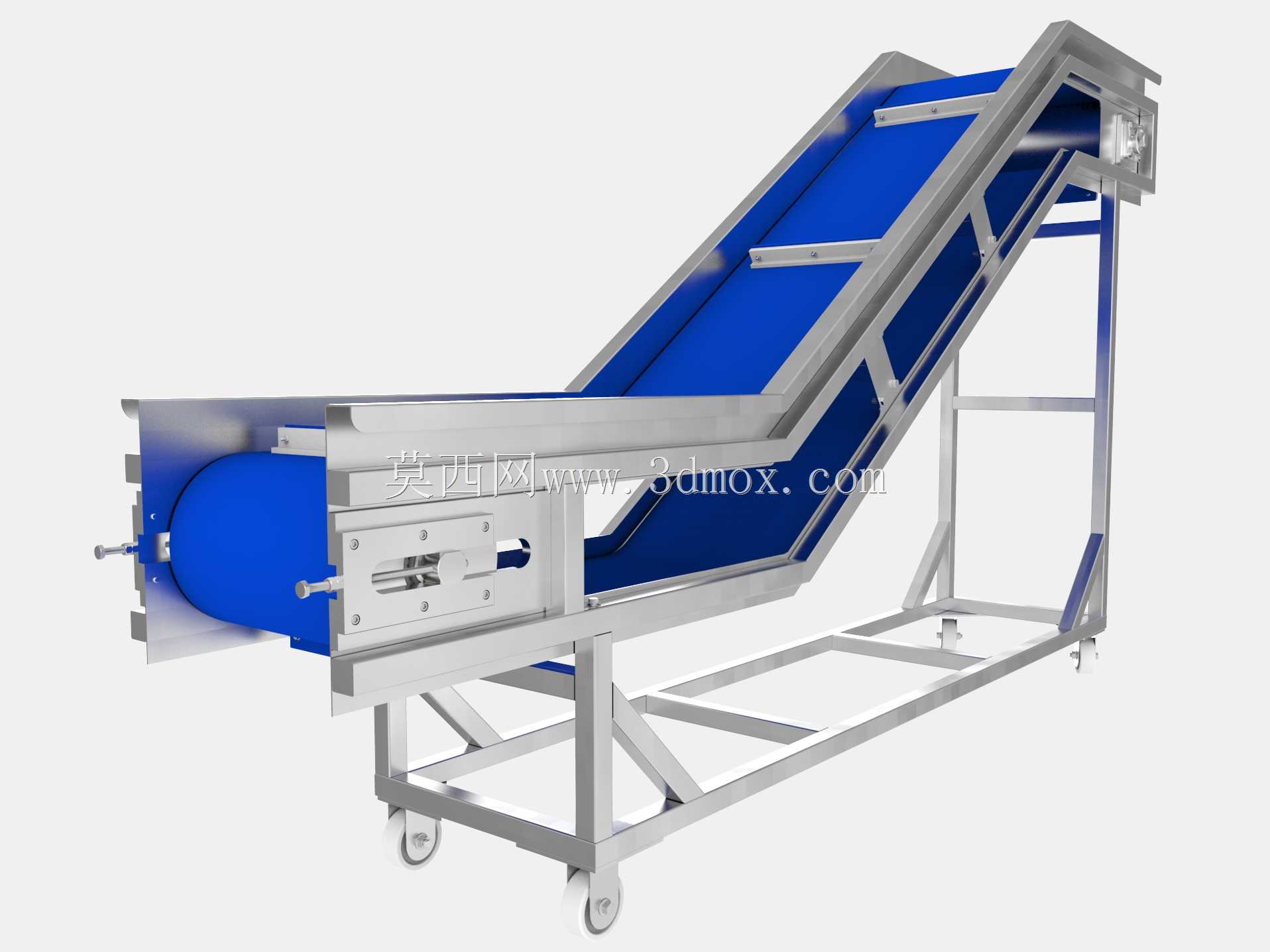

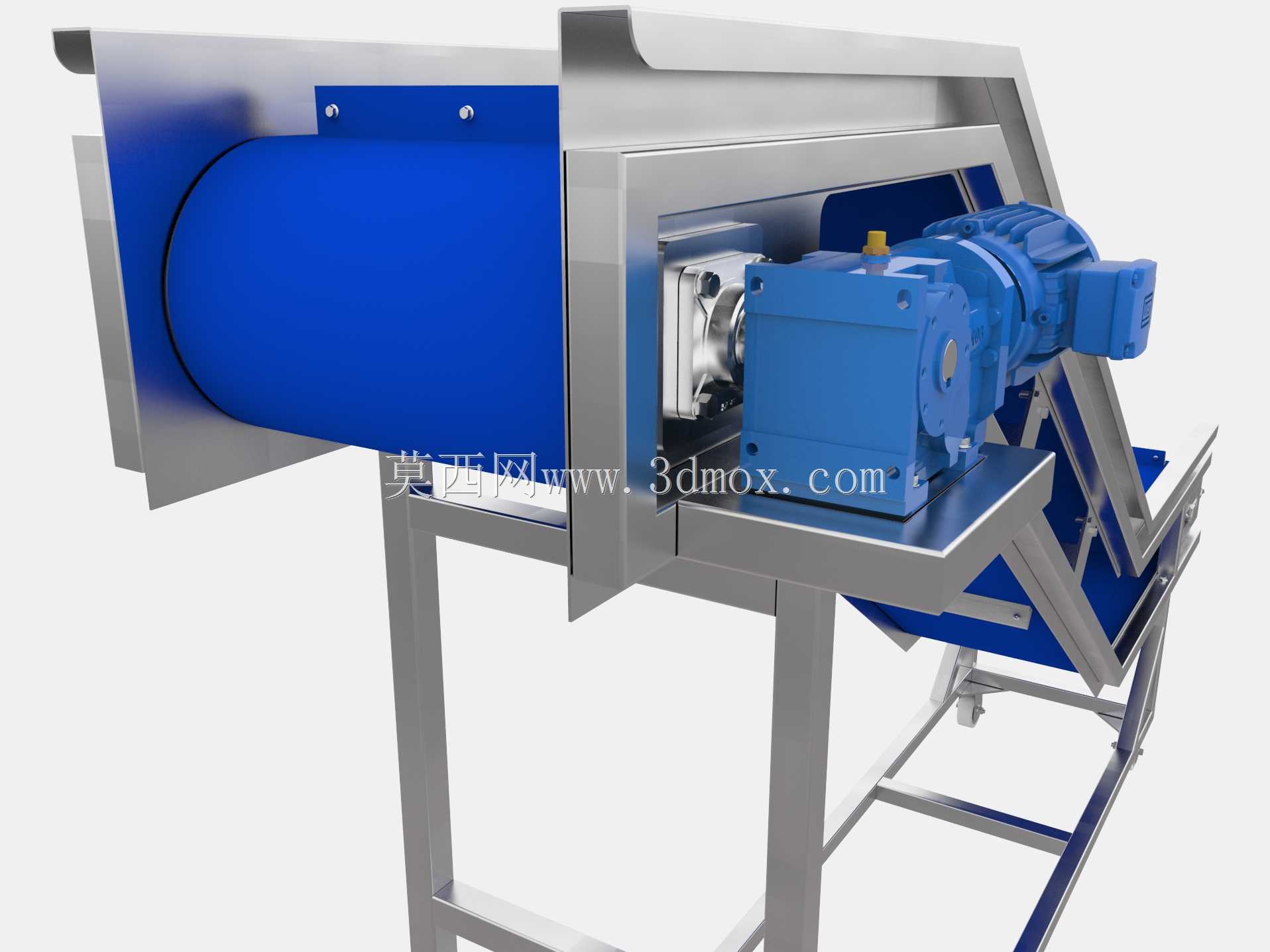

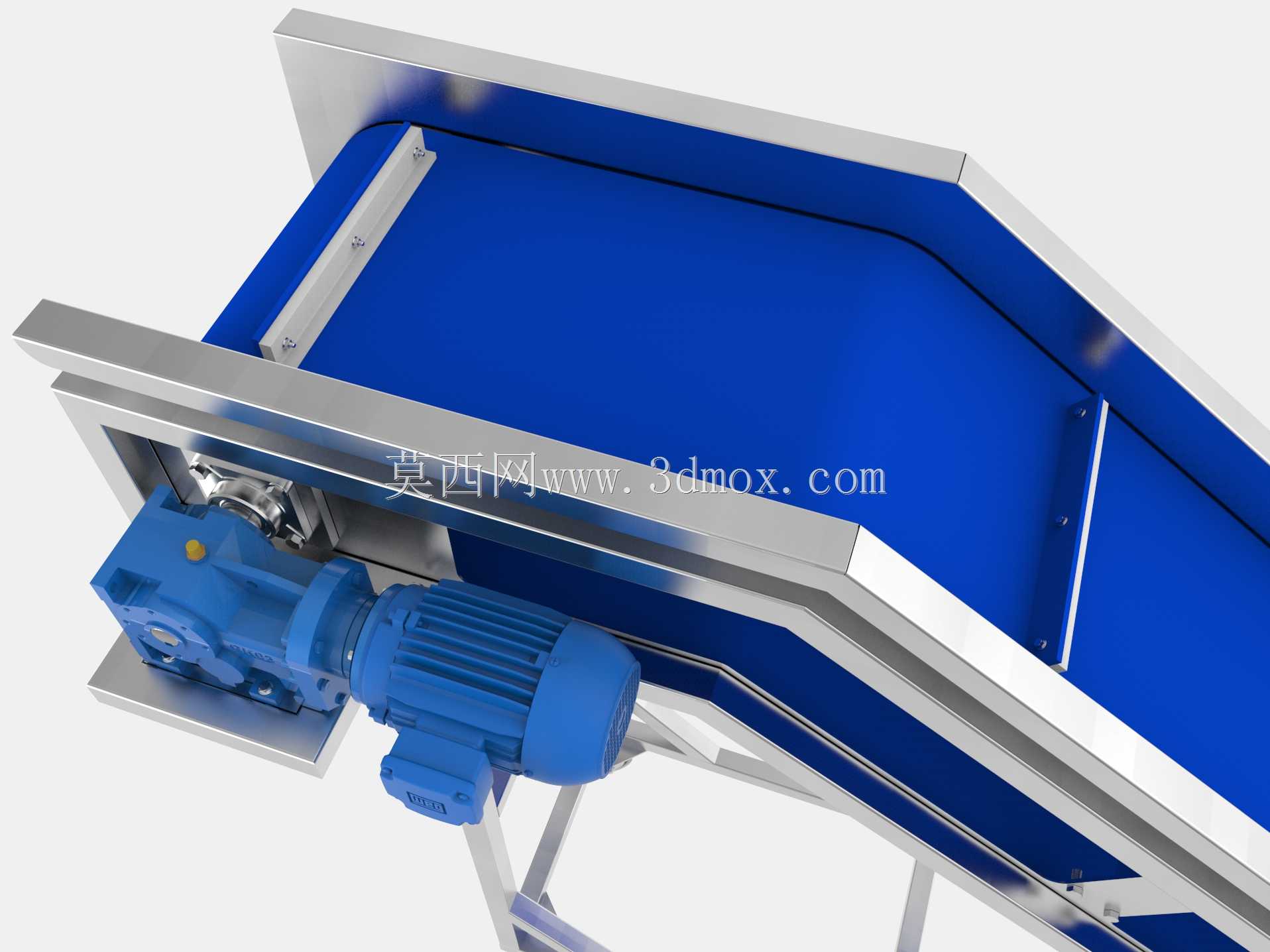

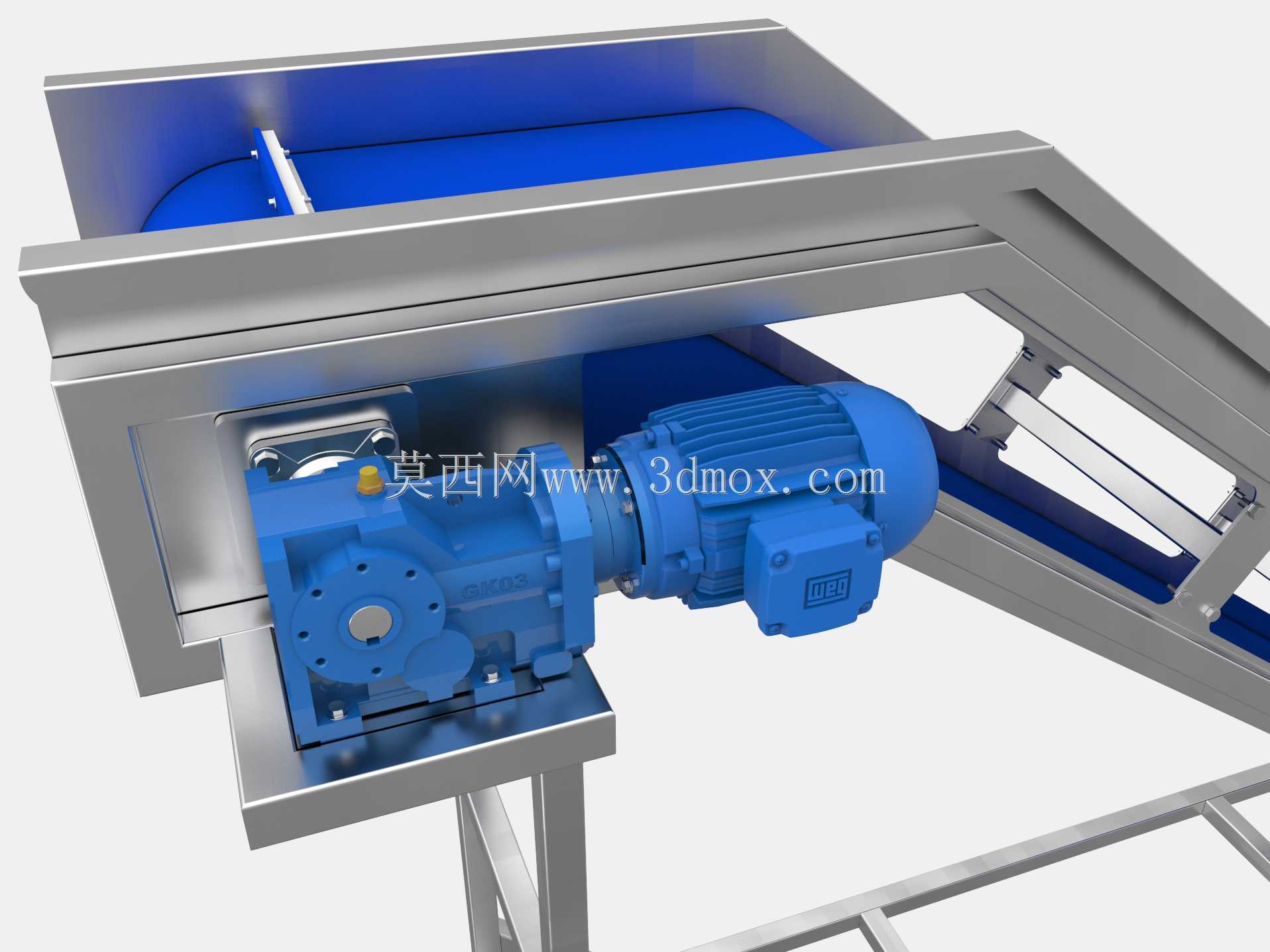

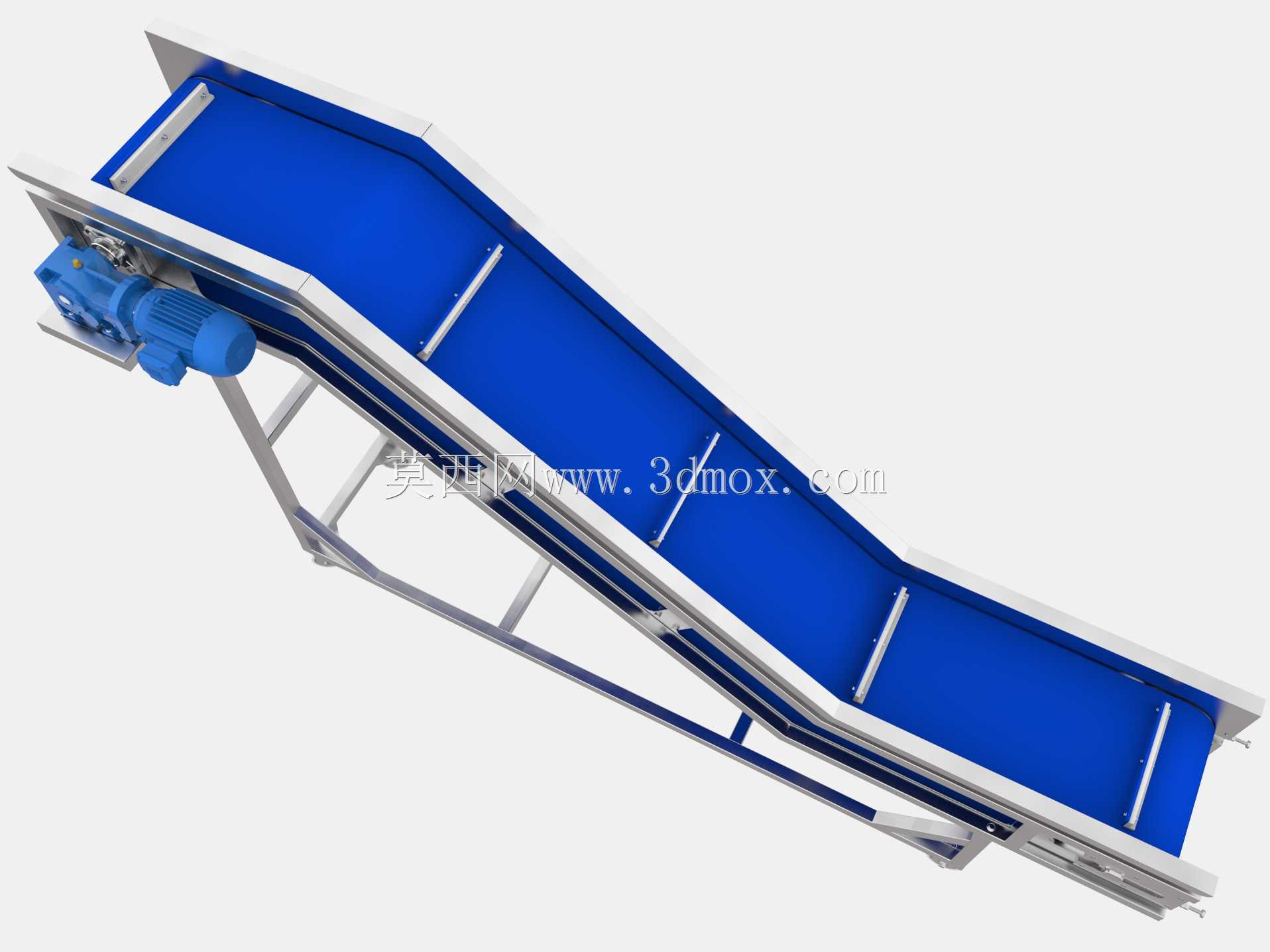

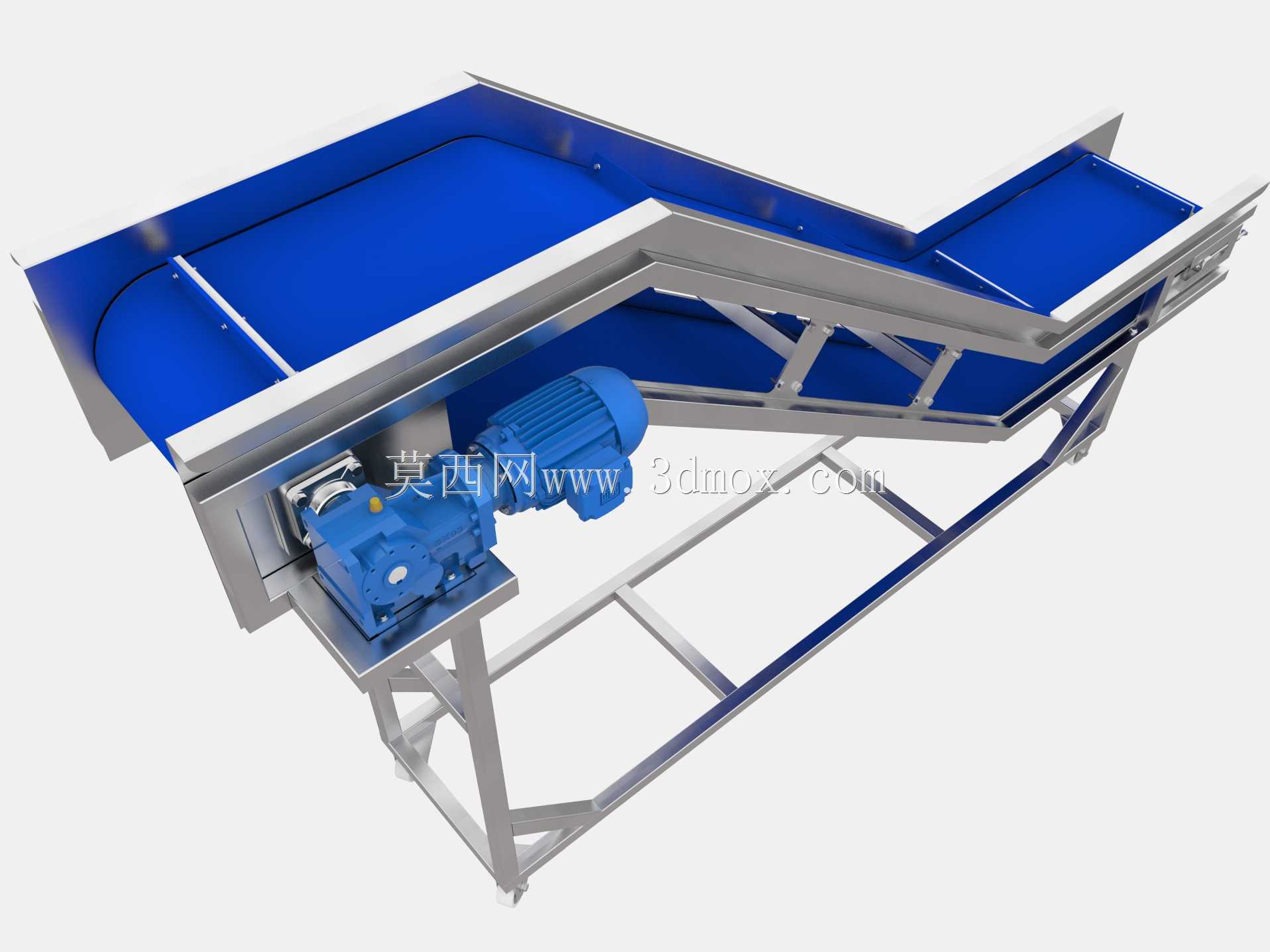

这款爬坡式皮带输送设备，主要针对有高度差的物料转运场景设计，常见于食品加工、包装分拣、农产品初加工、零散五金件周转的生产线衔接环节，可将低位来料平稳提升至指定高度的接料工位，适配流水线不同设备间的高度差衔接需求，避免人工反复抬料搬运的作业损耗。设备整体采用倾斜布置结构，机架选用轻量化工业铝型材拼接搭建，底部配置四个带刹车的万向脚轮，可根据产线布局调整灵活移位，到位后踩下刹车即可固定作业位置，无需做地面预埋安装，适配多工位轮换使用的柔性生产需求。皮带表面加装横向挡条，可避免大倾角输送时物料沿坡面下滑，针对散料、带包装的袋装物料、盒装工件都能稳定输送，输送倾角可根据实际安装空间做适配调整，进料端水平段可对接振动给料、人工摆盘或者前段平皮带输送线的出料口，出料端可直接对接包装机、分拣台或者料仓进料口。建模阶段先确定输送高度、水平投影长度、皮带宽度这几个核心边界参数，先搭建铝型材机架的骨架草图，标注清楚各段型材的切割长度、连接角件的安装位置，确认脚轮安装板的焊接固定点位后再生成实体特征；驱动端选用一体式减速电机直接挂载在主动辊筒端，省去链传动的张紧维护结构，张紧装置设计在出料端的辊筒安装座上，通过调节螺栓调整辊筒中心距来实现皮带张紧度调整，建模时要预留出调节行程的空间，避免干涉。皮带部分先绘制牵引层和工作面的截面草图，沿输送路径扫掠生成实体，横向挡条按照等间距阵列排布，注意挡条与皮带的连接位置做圆角过渡，避免应力集中导致挡条过早脱落；两侧的皮带护边要高出皮带工作面，防止物料从侧边掉落，护边与机架的连接采用快拆式卡扣结构，后期更换皮带或者清理残留物料时可快速拆卸。建模过程中要核对各运动部件的间隙，主动辊、从动辊与机架的转动配合要预留轴承安装位，避免出现转动干涉，整体设备的外形尺寸要控制在常规车间通道的通行宽度范围内，移位时不会碰到周边设备，接料端和出料端的延伸长度要适配对接设备的接口尺寸，避免出现物料掉落的间隙。
