橡胶带连续进给输送机构设计

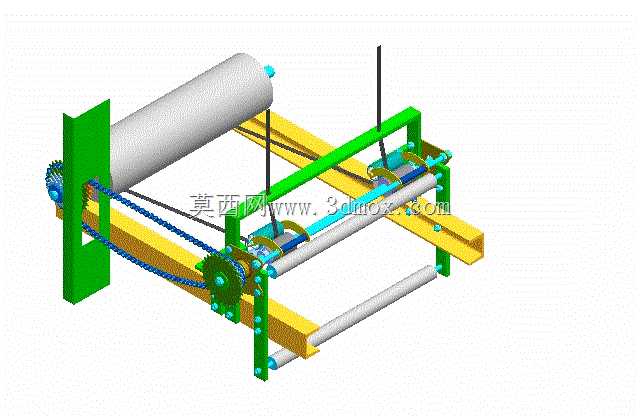

　　做这个橡胶带进给机构的三维建模时，最先要锚定的是软质带状物料的输送工况——这类机构常配套在橡胶分切、胶带复合、包装材料牵引的产线段，核心要解决的是薄型弹性带材进给时的跑偏、张力不均问题，不能像刚性物料输送那样只考虑传动扭矩。建模初始阶段先搭安装边界的基准，先确定两侧立式安装板的间距，这个尺寸直接对应可输送橡胶带的最大幅宽，进料端的大直径托辊要先定位，因为大辊径能降低橡胶带弯折应力，避免带材长期运行出现不可逆的折痕，进料辊的安装轴孔要预留0.5mm的同轴度调整余量，方便现场装配时微调辊子平行度。

　　传动部分的建模顺序是先放主动辊，主动辊布置在出料侧，表面做滚花防滑结构的特征建模，配合压辊提供足够的牵引摩擦力，避免橡胶带进给时打滑丢转；链传动组件的建模要先确定链轮中心距，张紧轮的安装位要做成长条可调孔结构，方便后期链条磨损后调整张紧度，传动侧的齿轮组是用来同步上下牵引辊的线速度，建模时要严格匹配齿轮模数与齿数，保证啮合侧隙在合理范围，避免运行卡滞。

　　机架部分采用型钢焊接框架的结构建模，两侧的纵向梁既要承担所有辊轴的安装载荷，还要预留防护钣金的安装螺孔，上方的可调压架是用来适配不同厚度橡胶带的进给需求，压架上的导向杆要做直线配合的装配约束，保证压辊升降时无卡滞，压架的调节螺杆位置要居中，避免压紧力偏斜导致带材走偏。

　　建模过程中先做骨架草绘把所有辊系的中心轴线定位，再逐个生成零件特征，装配时先固定两侧安装板作为基准件，再依次装配进料托辊、主动牵引辊、从动压辊、传动链轮与齿轮，最后装配张紧调节组件与机架附属结构，全程要校验运动干涉，尤其是链条运行空间、压架升降行程范围内不能有零件碰擦，还要核算所有旋转件的安装同轴度，避免后续出工程图时出现装配公差不合理的问题。这类进给机构的实际使用中，要保证带材进给速度匹配前后工位的节拍，张紧力的调整范围要覆盖0.2-2mm厚度的常用橡胶带，辊子的动平衡特性也要在建模时考虑，避免高速进给时出现振动带偏带材。
