差速链式自由流输送段结构设计

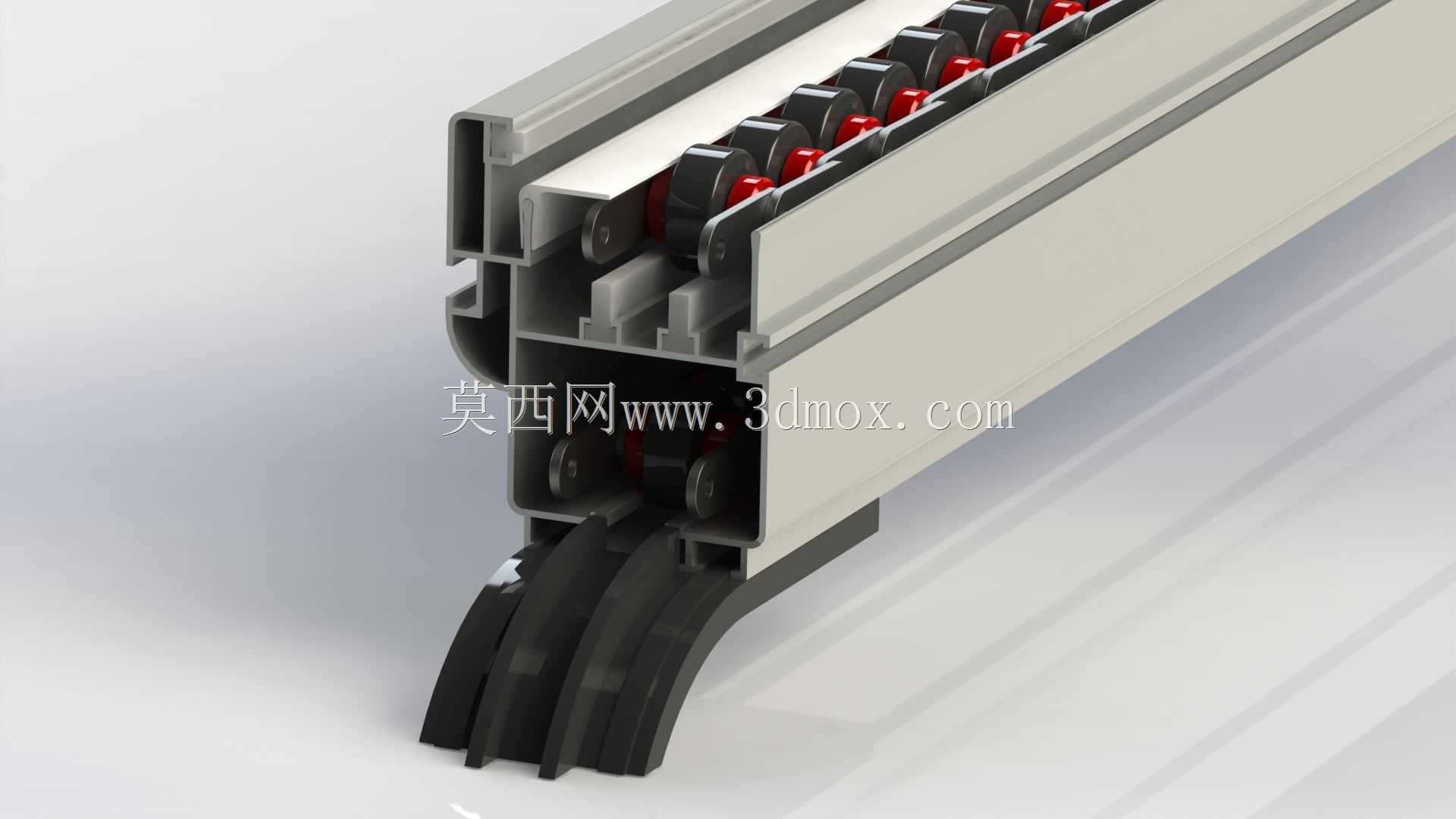

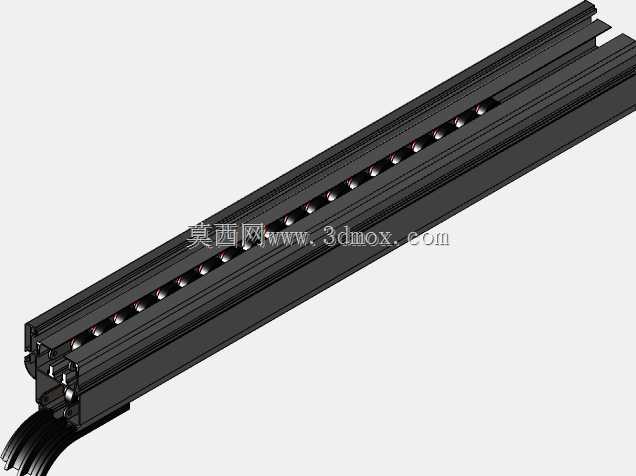

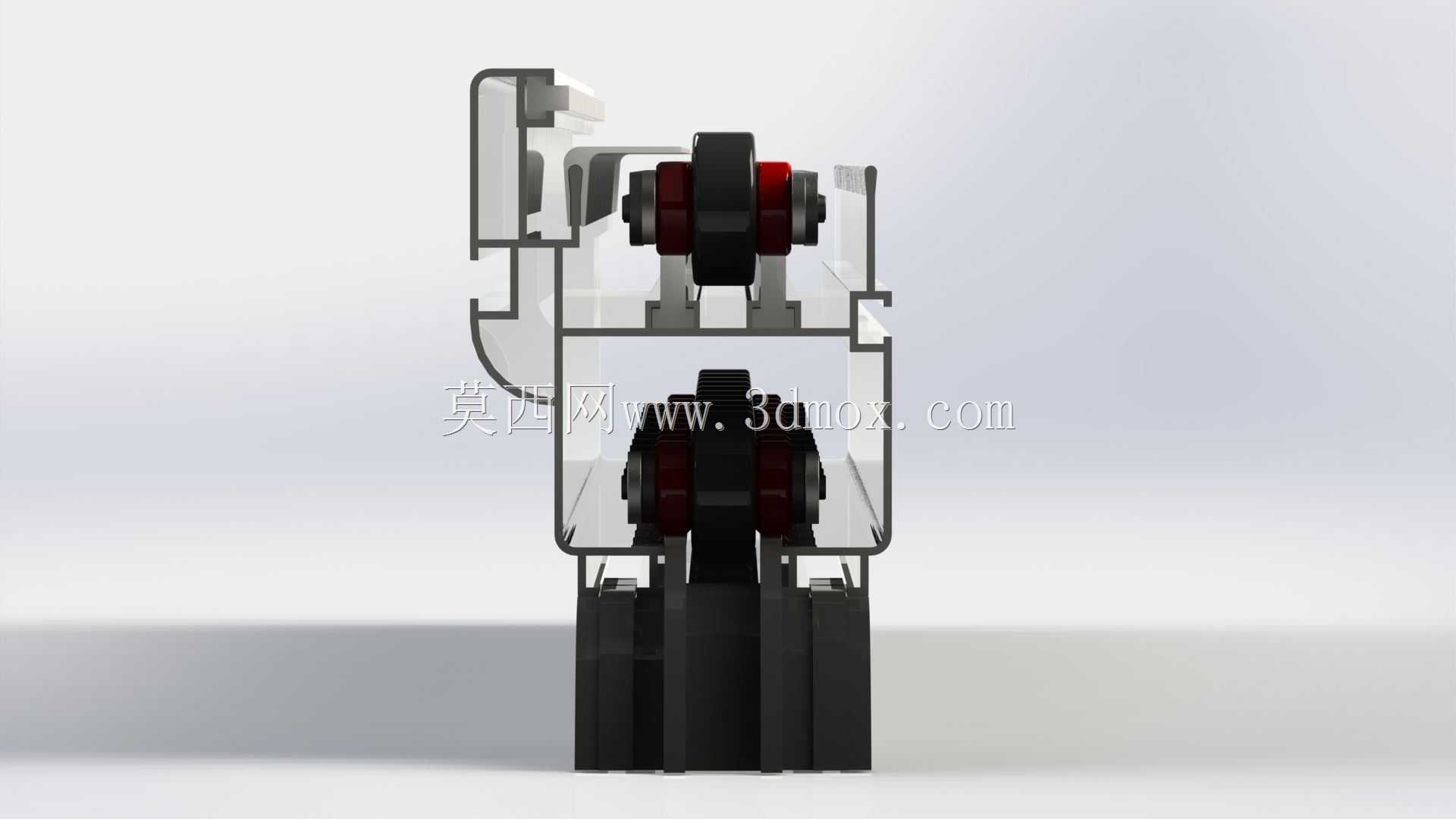

这款差速结构的自由流输送段，主要面向3C电子组装、小家电总装、汽车零部件分装这类柔性装配产线场景，和普通连续运行的皮带输送线不同，它能实现工装板在指定工位的停留积放，不会因为主线持续运行出现工装板卡滞、工件磕碰的问题，适配多工位异步作业的装配需求，工位之间不需要额外设置复杂的移载机构就能实现工件的暂存与放行。从结构设计逻辑来看，主体框架采用工业铝型材拼接搭建，不用做复杂的焊接机架加工，型材槽道可以直接嵌入输送导轨、线槽、传感器安装座，后期调整工位位置的时候只需要松掉T型螺栓就能移位，适配产线迭代的快速改型需求。输送核心采用差速倍速链条，链条自带的滚轮高出链板表面，工装板放置在滚轮上之后，链条持续运行时工装板可以被侧边的阻挡气缸截停，此时链条滚轮在工装板下方空转，不会磨损工装板底面，也不会额外增加电机负载。建模的时候先确定主线体的输送宽度，根据常用工装板的尺寸预留两侧各5mm的导向间隙，先搭建铝型材框架的基准草图，把型材的截面轮廓导入草图环境做装配约束，先拼接好主体框架的四根主纵梁和横向支撑梁，横向支撑梁的间距控制在400mm以内，避免长段铝型材受链条张紧力出现形变。之后装配链条导轨，导轨采用耐磨超高分子量聚乙烯材质，嵌入铝型材的预留槽位，建模时要注意导轨的衔接处做0.5mm的倒角过渡，避免链条运行到接缝位置出现卡滞异响。接下来装配倍速链条，先按照节距绘制链条的链节、滚轮、销轴的子装配体，通过链阵列命令沿着导轨的路径生成整段链条，要注意张紧端预留15mm的调节行程，方便后期安装时调整链条张紧度，避免链条松脱跳齿。线体端部的驱动和从动端组件，建模时要保证驱动链轮的分度圆和链条导轨的承托面齐平，从动端的张紧滑块和型材槽道做间隙配合，预留滑动余量。线体末端的弧形导向段是建模的细节重点，要保证工装板从主线体分流到返板线的时候，导向弧面的曲率和工装板的运行轨迹匹配，不会出现工装板卡边的问题，弧形段的导向轮间距控制在30mm以内，避免工装板边角卡入轮隙。建模过程中要提前预留阻挡器、光电传感器、工位按钮盒的安装位，所有安装孔都按照标准件的尺寸做沉头孔处理，避免后期装配时出现干涉。整个线体的安装边界要注意，底部支撑脚的调节范围预留±30mm的高度调节量，适配车间地面的不平整情况，线体侧边和周边设备的安全间隙预留不小于100mm，方便后期维护的时候伸手调整链条张紧度、更换磨损的滚轮。
