高安全设备顶部安装旋转操作控制箱

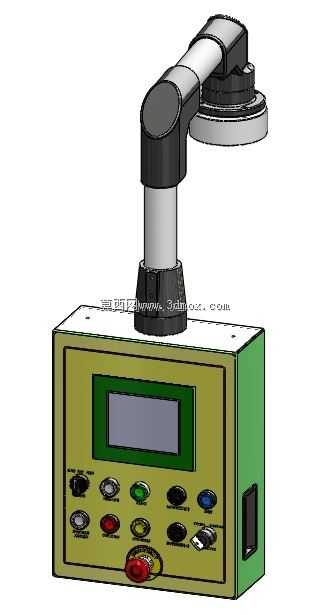

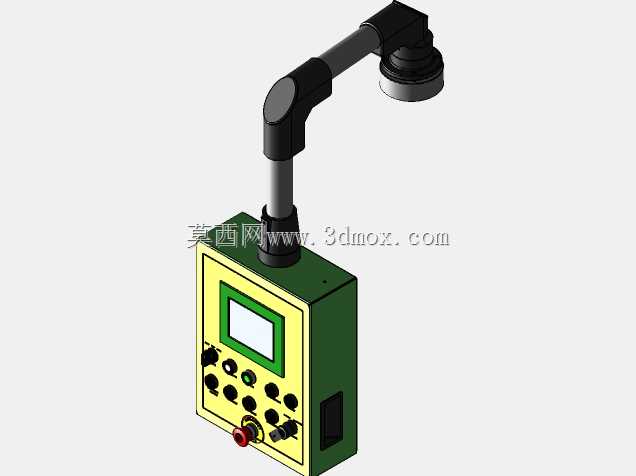

在各类冲压、锻压、自动化装配等存在高危作业风险的工业设备场景中，操作人员需要在兼顾视野覆盖的同时，保持与设备危险作业区的安全距离，这类顶部安装的旋转操作面板正是适配这类需求的人机交互部件。实际生产场景里，这类控制箱常安装在设备机架顶部的悬臂结构上，可绕垂直轴实现近270度的水平旋转，同时悬臂关节处预留阻尼调节结构，操作人员可根据工位站位、工件装夹位置灵活调整面板朝向，无需挪动身体即可完成全部参数设置与启停操作，避免因操作视角受限误触危险区域。从功能配置来看，面板正面集成了数显显示屏用于设备运行参数、故障代码的可视化展示，周边排布了不同功能的按钮：包含急停自锁按钮、设备启动复位按钮、模式切换旋钮、状态指示灯，不同功能的按钮采用行业通用的色彩区分，红色对应急停、绿色对应启动、黄色对应故障预警，操作人员无需额外标识即可快速识别按键功能，降低误操作概率。设计阶段首先要确定安装边界，控制箱主体采用钣金折弯焊接成型，箱体深度控制在120mm以内，避免旋转过程中与设备顶部的管线、其他附属部件产生干涉，悬臂与箱体连接位置采用密封式旋转接头，内部预留走线空间，所有控制线缆从悬臂内部穿入箱体，避免线缆外露被拉扯磨损，同时箱体侧边预留了通讯接口，可直接与设备的主控单元实现信号连通。建模过程中，首先绘制控制箱的钣金基体草图，通过钣金模块生成箱体的折弯特征，预留按钮、显示屏的安装开孔位置，再逐个绘制不同规格的按钮、显示屏模型，按照人机工程学的排布间距装配到面板对应位置，之后绘制悬臂的分段式结构，每段悬臂之间添加旋转配合约束，模拟实际的转动行程，最后对箱体表面做喷塑质感的外观处理，按钮表面添加字符标识，还原真实设备的视觉效果。这类操作面板的安装法兰采用标准孔位设计，可适配多数工业设备的顶部安装基面，无需额外加工转接板，箱体的防护等级达到IP54，可适配车间内多粉尘、少量切削液飞溅的作业环境，长期使用也不会出现按键失灵、内部进灰短路的问题。
