六孔环形阵列圆柱凸台压盘结构设计

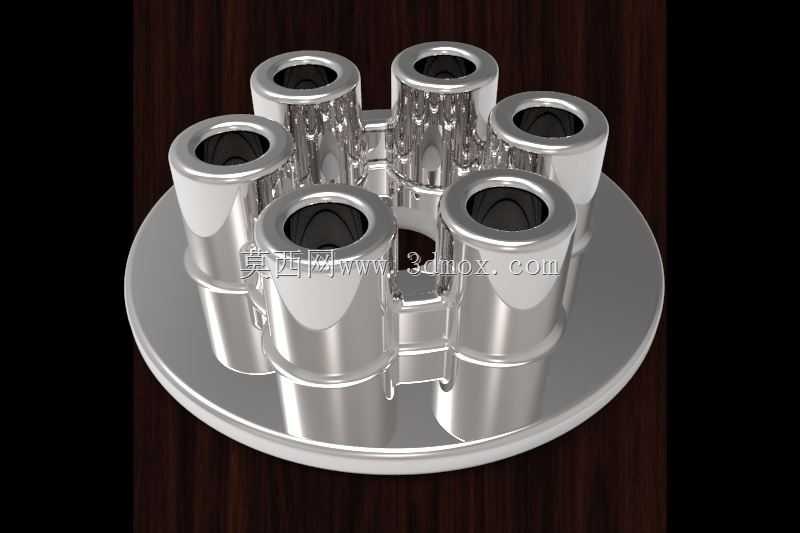

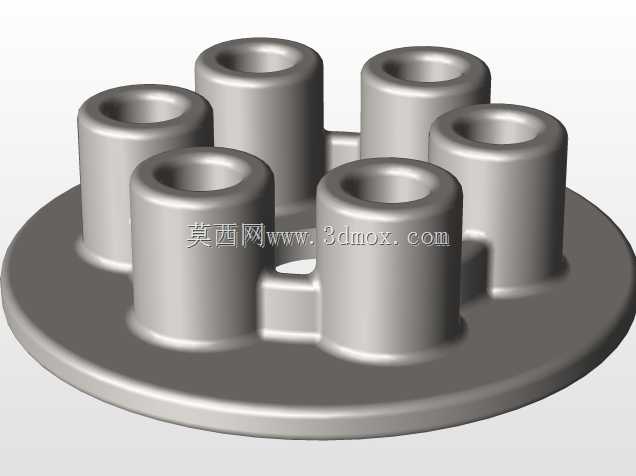

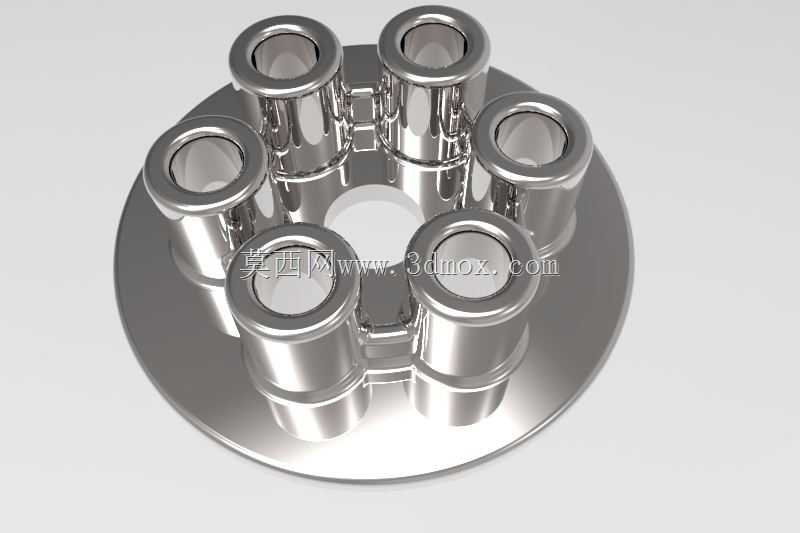

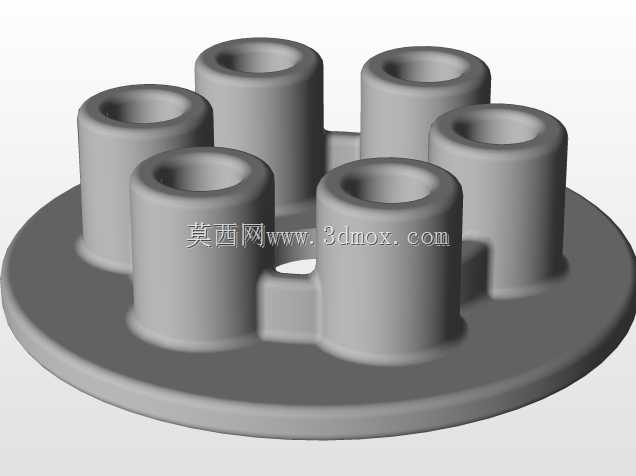

这类带六组圆柱凸台的压盘，常应用在多工位同步压紧的工装夹具、流体管路集成固定座以及小型液压回路的均布载荷承载场景中，实际使用时依靠圆盘基座的平面贴合安装基准面，六个带内孔的圆柱凸台既可以作为穿装螺栓的定位柱，也能作为插接配套管路或者导杆的导向套，相比单孔压盘，它能在同等安装直径下分散压紧力，避免局部应力集中导致的被压工件变形，尤其适合薄壁环形工件、多管路并排固定的工况。设计时首先要确定基座的外径与安装边界，基座厚度需要根据额定压紧载荷核算，保证在最大压紧力下盘面平面度不超过0.02mm，避免贴合面出现缝隙导致压紧失效；六个圆柱凸台采用环形阵列排布，阵列中心与基座圆心重合，凸台的内孔直径要匹配配套紧固件或者导杆的公差，通常选H7间隙配合保证装配顺畅，凸台高度要高于被固定件的安装凸缘高度，留出足够的锁紧行程，同时凸台与基座衔接处要做R2-R3的圆角过渡，减少应力集中避免长期受载出现断裂。建模时先绘制基座的圆形草图，拉伸生成基座实体，接着在距离圆心指定半径的位置绘制单个凸台的内外圆轮廓，拉伸到设计高度后，以基座中心为阵列轴做360度环形阵列，数量设置为6个，之后对所有锐边做倒角处理，内孔端口做1x45度倒角方便紧固件导入，基座底面要保证平面度要求，建模时可以单独设置基准面与底面做重合约束，后续做结构仿真时直接在该基准面添加固定约束，在每个凸台端面施加额定轴向载荷，核算整体变形量与应力分布，若局部应力超过材料许用值，可适当加大凸台与基座衔接处的圆角半径，或者微调凸台壁厚。实际加工时这类压盘多采用不锈钢或者铝合金材质，表面做抛光处理减少介质残留，若用于液压回路场景，内孔还需要做珩磨保证粗糙度要求，安装时六个凸台的锁紧螺栓要按照对角顺序分次拧紧，保证每个点位的压紧力均匀，避免盘面倾斜导致密封失效或者工件压偏。建模过程中要注意阵列特征的参数关联，后续调整凸台数量或者阵列半径时，只需要修改阵列参数即可同步更新所有特征，不需要逐个修改单个凸台的尺寸，能大幅提高设计迭代效率，同时要核对凸台内孔的深度，保证穿装螺栓时螺纹啮合长度满足要求，避免出现锁不紧或者螺栓脱出的问题。
