齿轮传动式机械光圈调节装置结构设计

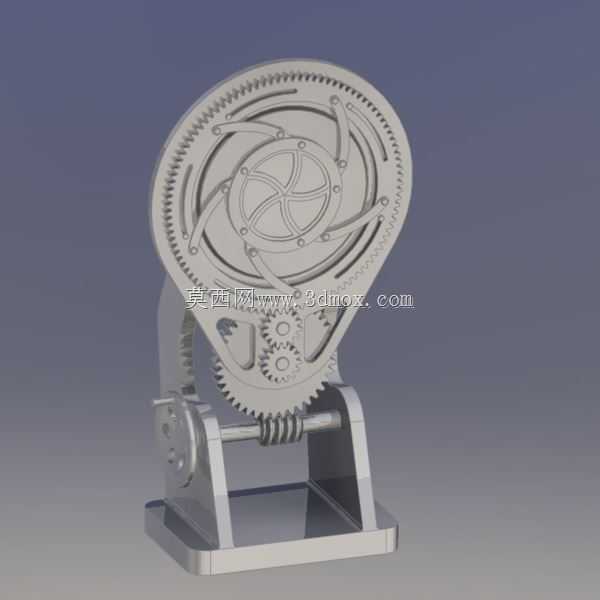

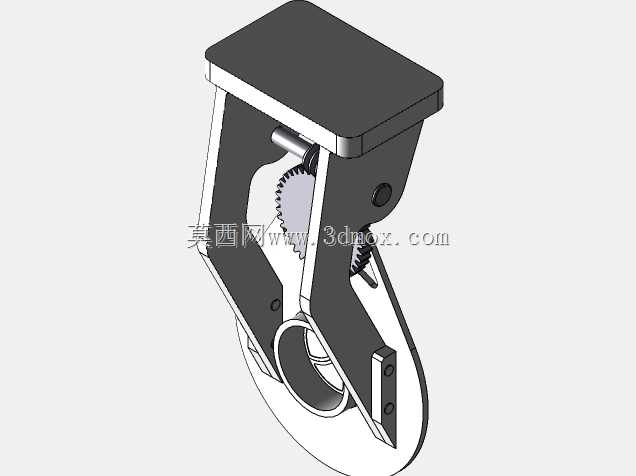

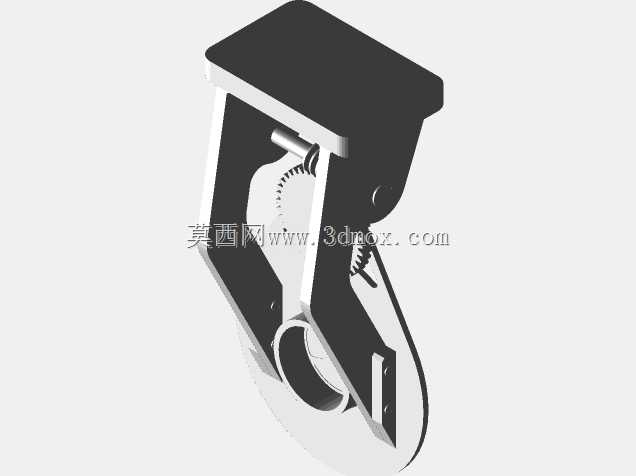

做这个结构的建模时，最先要敲定的是光圈叶片的运动轨迹约束，这类机械光圈最早的应用场景是光学设备的通光量调节，从早期的大型光学仪器到现在的定制化光路调节工位，都能看到这类纯机械结构的身影，相比电控光圈，纯齿轮驱动的机械光圈不需要额外布设线路，在高温、强电磁干扰的特殊工业光路场景里可靠性更高，不会因为电路故障出现调节失效的问题。实际使用时，转动底部的调节旋钮，通过蜗杆带动下部的双联齿轮组，将扭矩传递到最外层的大齿圈，齿圈上的弧形导槽会带动每一片光圈叶片绕自身的固定销轴转动，多片叶片同步动作就能实现中心通光孔径的连续无级调节，整个传动链的反向间隙控制是设计重点，要保证调节时没有空行程，孔径变化顺滑无卡滞。建模的时候先从核心的齿圈参数入手，确定模数和齿数后先画出齿圈的基圆、分度圆，再排布叶片的固定安装位，每片叶片的轮廓曲线要和导槽的行程匹配，保证孔径从全闭到全开的过程中叶片之间没有干涉，边缘贴合严密不会漏光。支架部分的设计要兼顾支撑刚性和展示性，两侧的立板要给齿圈留出足够的转动空间，底部的安装座要保证整个装置放置平稳，蜗杆的安装位要和下部齿轮的中心距严格对齐，避免啮合过紧导致转动阻力过大，或是啮合过松出现跳齿的问题。画零件的时候先做单个叶片的草绘，通过阵列和约束装配验证运动轨迹，调整导槽的曲率半径，确保每一个转动角度下叶片的重叠量一致，不会出现通光孔偏心的情况；齿轮部分要做啮合干涉检查，尤其是双联齿轮同时和蜗杆、大齿圈啮合的位置，要保证齿侧间隙在合理范围内，转动时没有卡顿。整个装置的安装边界要控制在常规桌面展示的尺寸范围内，支架底部的安装孔位可以适配光学平台的标准螺距，方便直接集成到实验光路里，不需要额外做转接件。这类纯机械传动的结构除了光学调节用途，也可以作为机械原理的教学演示件，直观展示齿轮传动、凸轮导槽约束的运动逻辑，让学习者快速理解多构件同步运动的约束设计思路。建模过程中要反复做运动仿真，模拟全行程转动的状态，排查零件之间的干涉点，尤其是叶片之间的贴合面，要预留合理的装配间隙，避免加工后因为零件公差导致装配后卡滞，齿圈的外齿和内部导槽的位置度公差要严格控制，保证传动精度。
