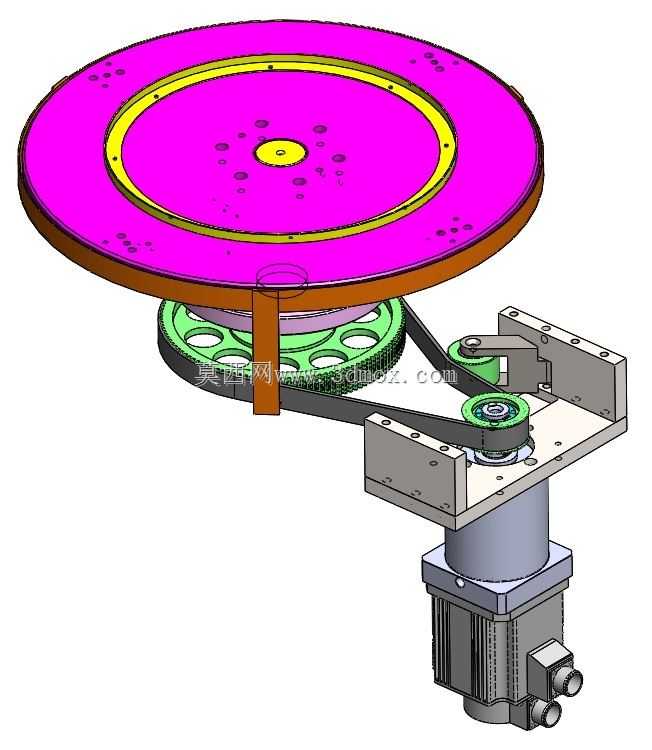

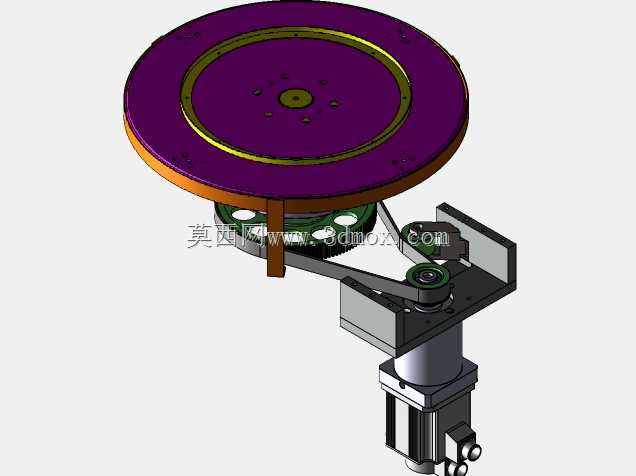

攻丝机用偏心安装伺服驱动分度转盘

做攻丝机配套分度机构的三维建模时，最先要敲定的是安装边界与工位排布逻辑，这套带伺服的索引转盘，核心是把驱动电机做偏心布置，避开转盘中心的落料与油路通道，从根源上解决传统中心驱动结构在攻丝工况下，切削油顺着电机轴缝隙渗入电机内腔的问题。建模第一步先梳理安装基准，底部伺服电机的输出轴端面作为Z向定位基准，先拉出电机安装法兰的轮廓，预留好电机接线插头的避让空间，避免后续装配时和设备机架产生干涉。接下来处理带传动的张紧结构，同步带轮的中心距要留出15mm左右的调节余量，张紧轮的安装座做成长条腰型孔结构，方便现场装配时调整皮带张紧度，建模时要同步校验皮带包角，确保小带轮的包角不低于120度，避免高速分度时出现打滑丢步的问题。转盘部分的建模要先确认工位数量，盘面的安装孔位按照攻丝工位的排布做阵列，盘面下方的大直径同步带轮和转盘本体做同轴配合，中间的支撑轴选用角接触轴承配对安装，承受攻丝时的轴向进给力，避免转盘受压出现偏摆。油滴盘的设计是这套结构的细节亮点，建模时把油滴盘布置在转盘下方、传动机构的上方，盘面做3度的倾斜角度，最低点开回油孔，把攻丝过程中滴落的切削油引导回设备油箱，同时避免油液直接滴到皮带和带轮上，加速橡胶件老化。建模过程中要反复核对各部件的运动干涉，尤其是转盘转动时，下方的传动带、张紧轮和支撑座之间要留出至少5mm的安全间隙，伺服电机偏心布置后，整体安装座的重心要做配平计算，避免高速启停时出现震动。带传动的选型要匹配伺服电机的额定扭矩，同步带的齿形按照传递功率选S5M型，带轮的齿面做倒角处理，避免装配时刮伤皮带齿。整套结构的安装尺寸要适配常规400mm盘面的攻丝机工位，底部安装法兰的孔位和通用攻丝机的工作台安装孔做通用化设计，方便用户直接替换原有分度机构，不需要额外改动机架结构。建模完成后要做运动仿真，模拟转盘在不同分度速度下的启停状态，检查传动部件的运动轨迹是否存在干涉，确认偏心布置的电机不会和转盘下方的其他辅件产生碰撞，同时验证油滴盘的导油路径是否顺畅，不存在积油的死角。
