小型单缸立式往复式蒸汽机结构设计

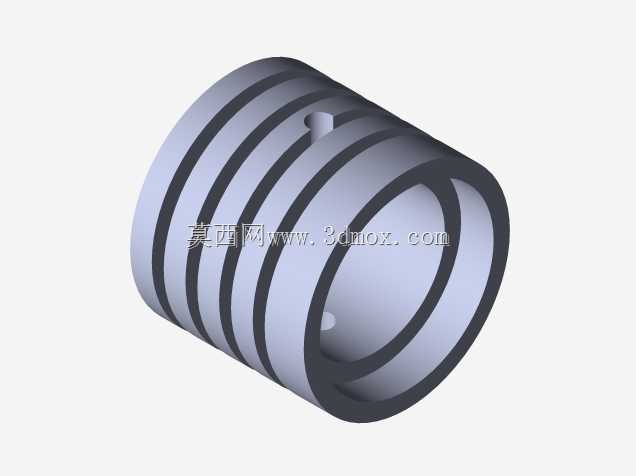

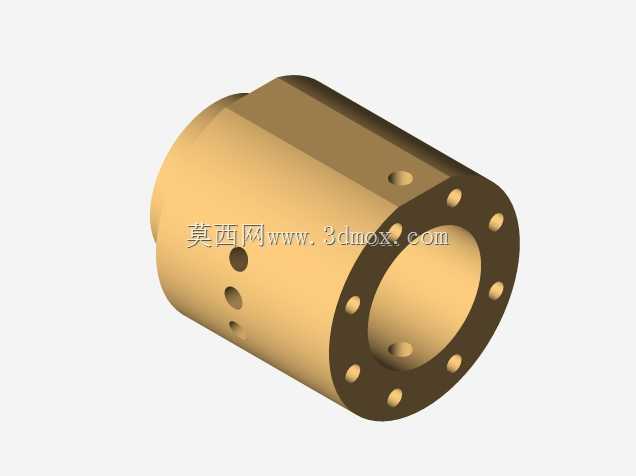

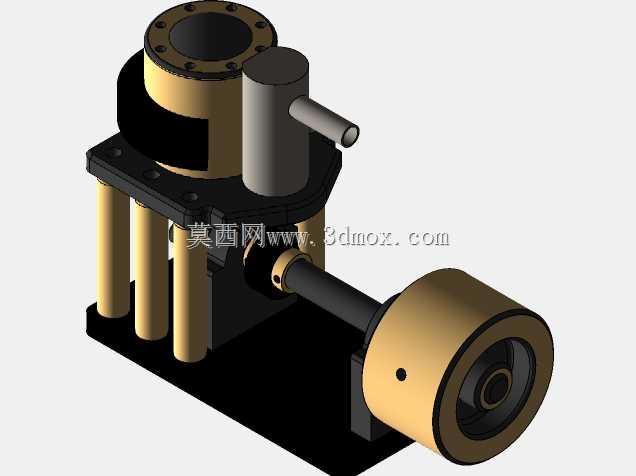

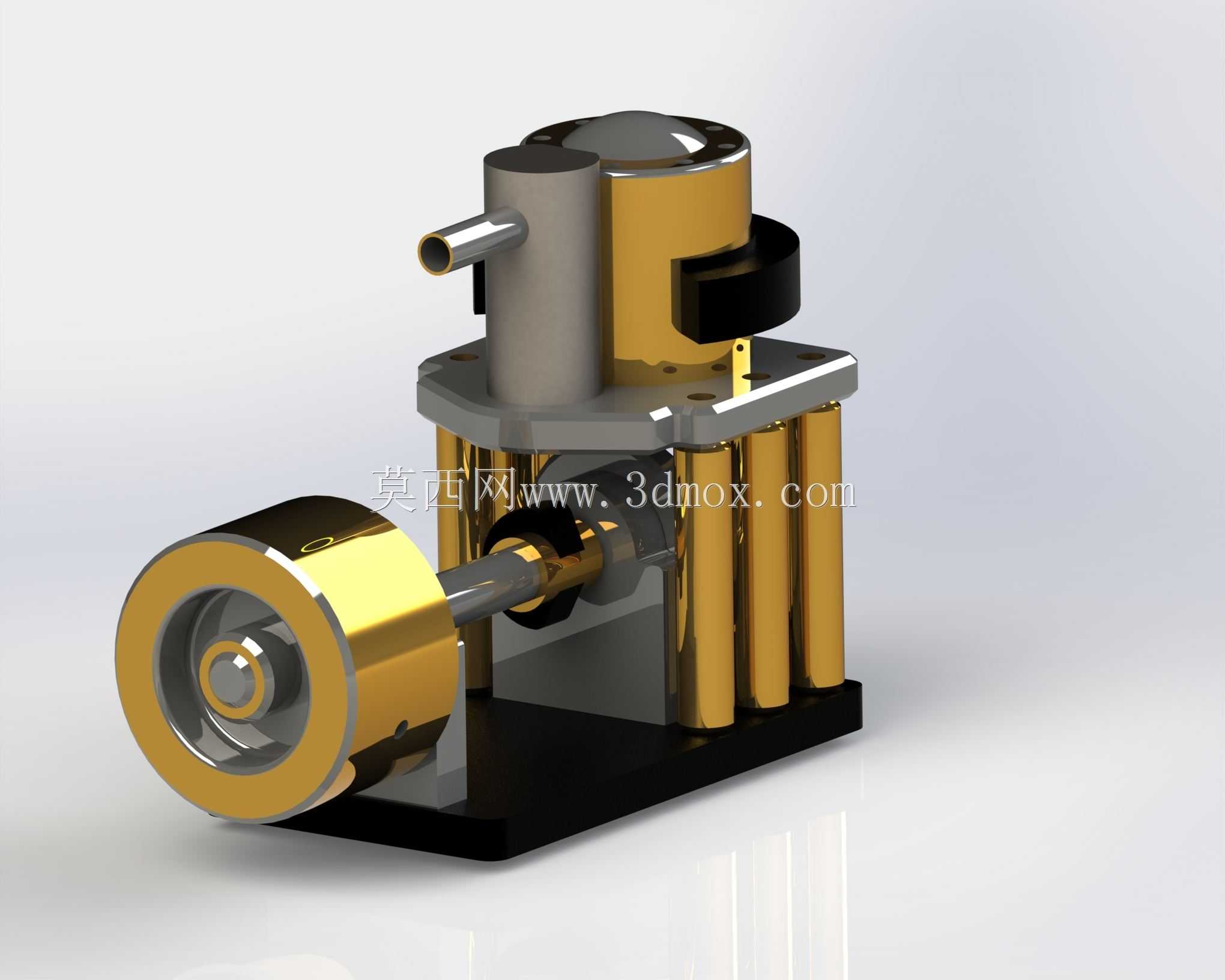

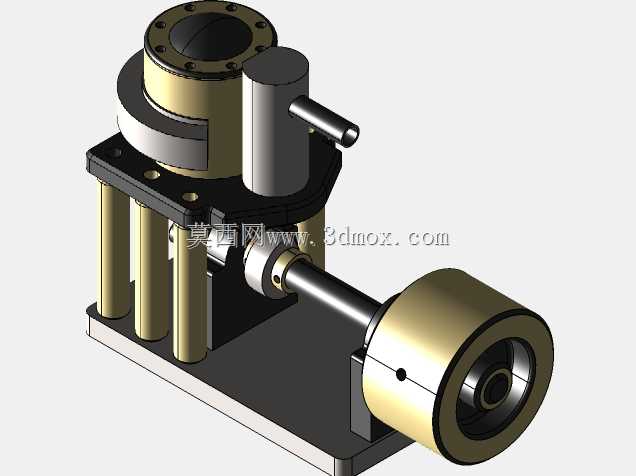

这款小型立式往复蒸汽机的结构设计，核心围绕小功率热力动力输出场景展开，可适配教学演示装置、小型复古动力模型、微型实验动力台等对低转速大扭矩动力有需求的使用场景，区别于大功率工业蒸汽动力设备，其整体结构做了高度集成化处理，将配气机构、气缸组、动力输出轴、飞轮组件整合在同一安装基座上，大幅压缩了设备的整体安装边界，无需额外搭建复杂的支撑框架即可直接固定在实验台或设备安装面上。从功能实现逻辑来看，该结构采用单缸配气结合多立柱导向的布局，上部的配气阀组直接与气缸腔体连通，减少了蒸汽输送管路的长度，能有效降低蒸汽输送过程中的热量损耗与压力损失，侧面布置的进汽接口采用标准外圆接口形式，可直接适配常规的软质蒸汽输送管路，无需额外制作转换接头。动力输出端采用悬臂式飞轮结构，飞轮自身做了偏心配重处理，既可以储存转动惯量保障曲轴运转的平顺性，抵消活塞往复运动产生的惯性冲击，也可以通过飞轮端面的连接结构直接外接负载，比如小型发电机、传动带轮组等，实现动力的对外输出。设计过程中充分考虑了小型设备的装配便利性，气缸与下部基座之间采用立柱式支撑结构，四根对称布置的导向立柱既承担了上部缸体的支撑载荷，也为活塞连杆组件的运动预留了充足的观察与维护空间，日常拆解维护时无需完全拆除上部缸体即可检查连杆与曲轴的配合状态。基座采用平板式安装结构，底部为平整的安装面，四个角位预留了安装固定孔位，可通过螺栓直接固定在安装基准面上，安装时只需保障基座平面的水平度即可满足曲轴运转的同轴度要求，无需复杂的调心工序。整体结构的运动部件全部做了限位防护，飞轮外侧无突出的尖锐结构，配气阀组的操作部位做了防滑处理，在教学演示场景下使用时能有效降低操作风险，同时外露的运动结构可以直观展示蒸汽机从蒸汽输入到曲轴转动的完整动力传递过程，帮助学习者理解往复式热力发动机的基本工作原理。
