紧凑型液压驱动非开挖水平定向钻孔设备

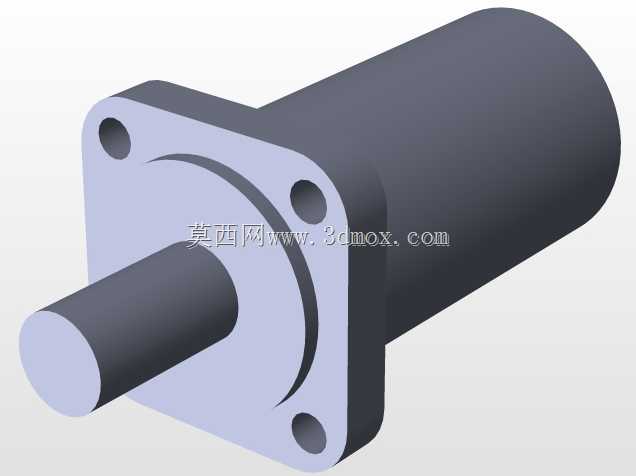

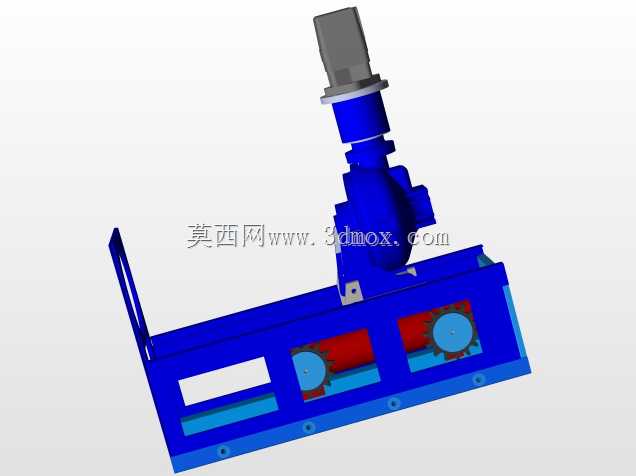

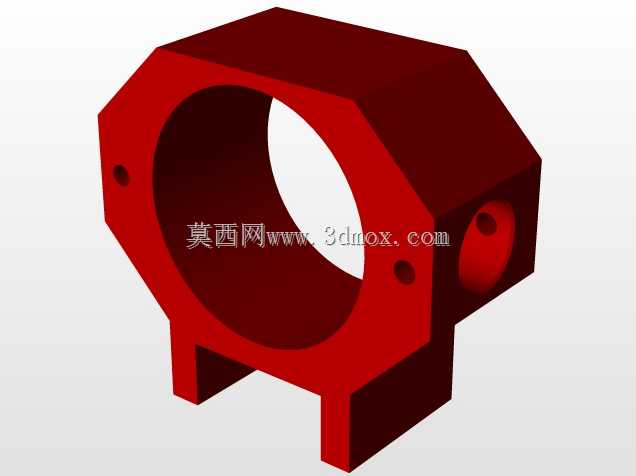

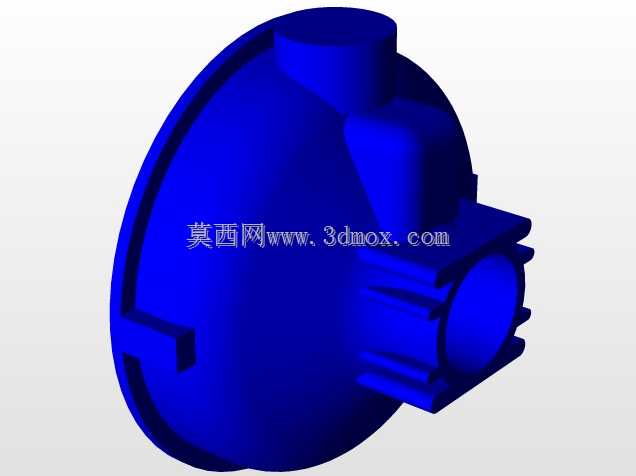

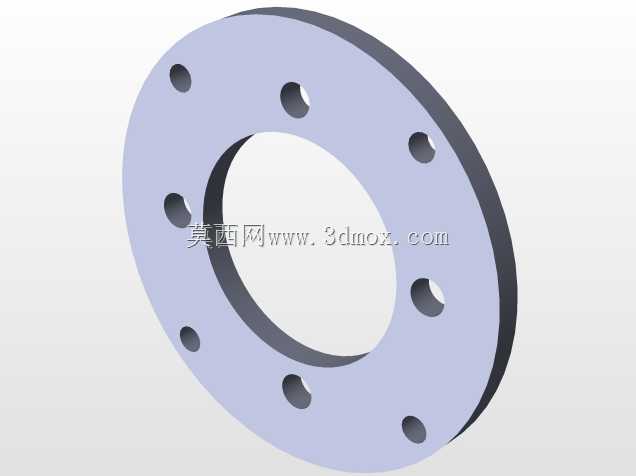

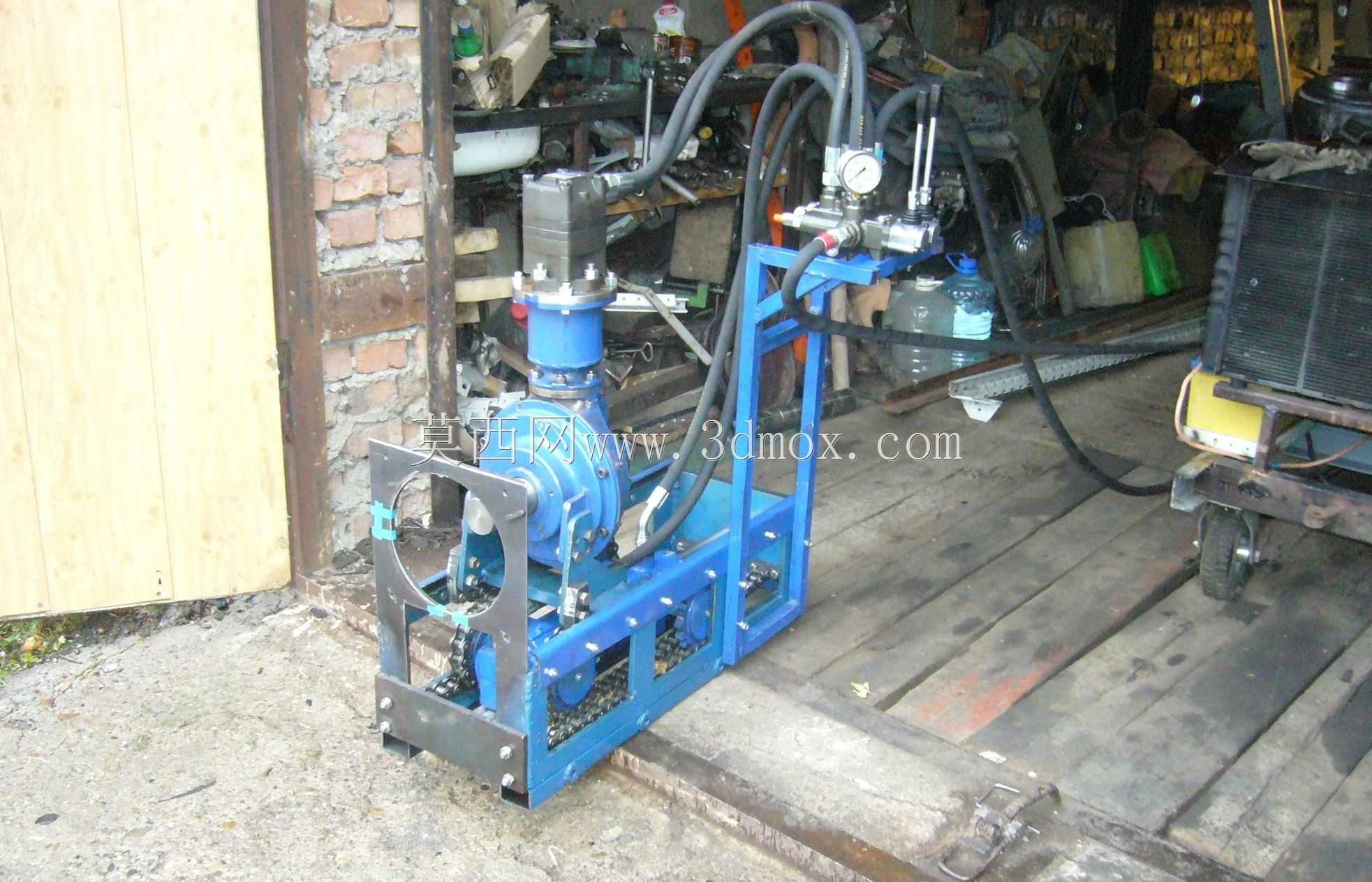

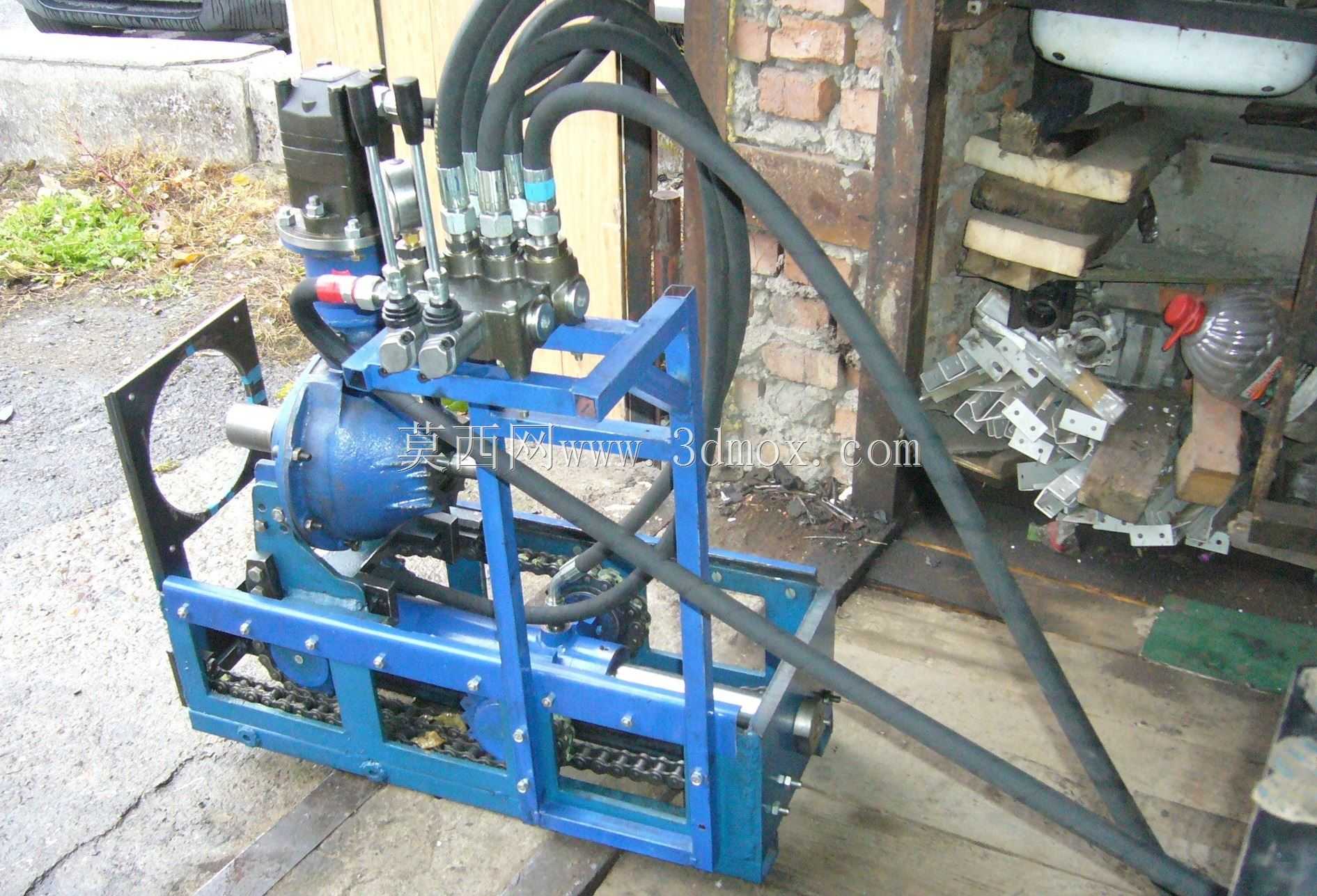

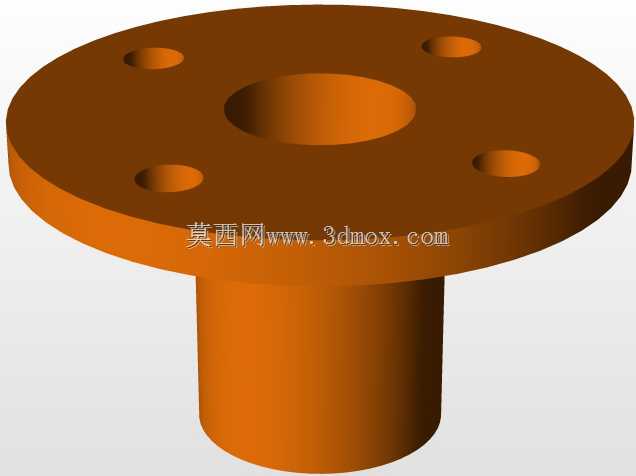

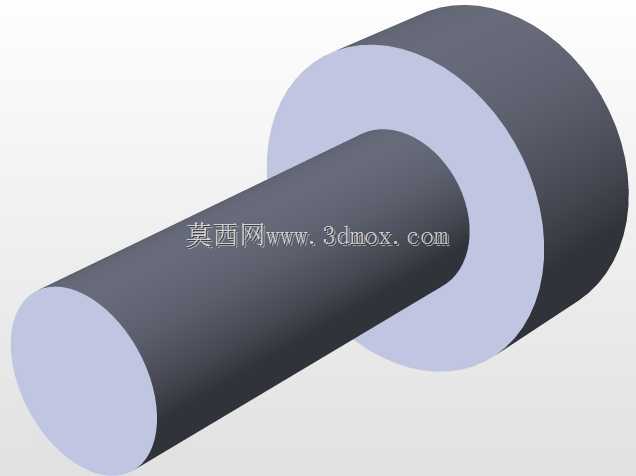

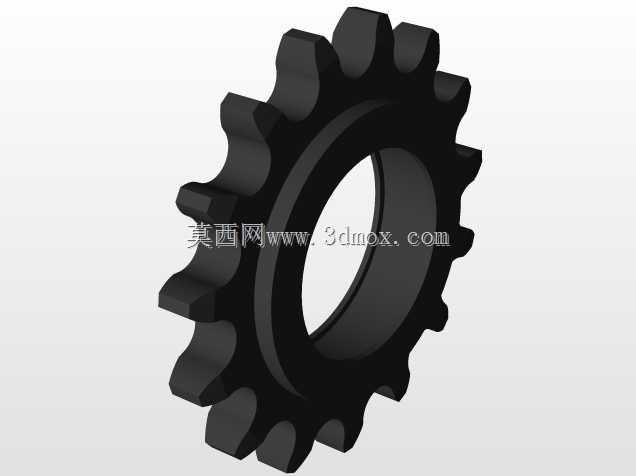

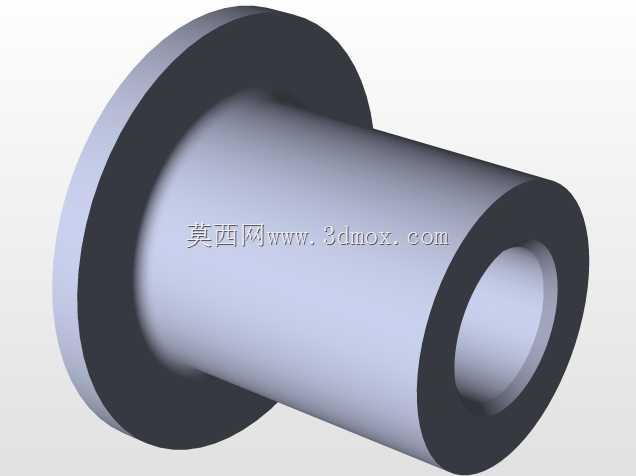

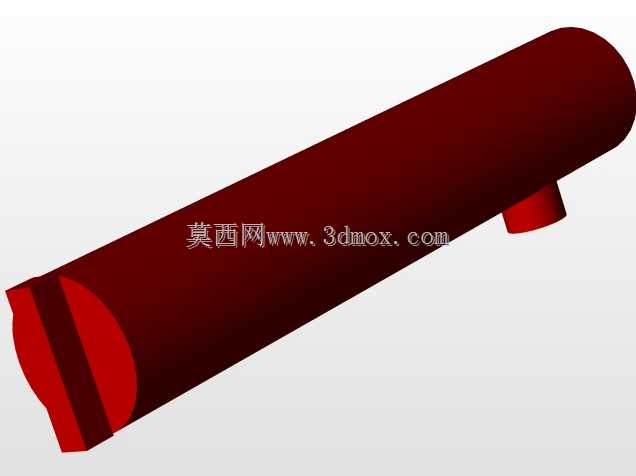

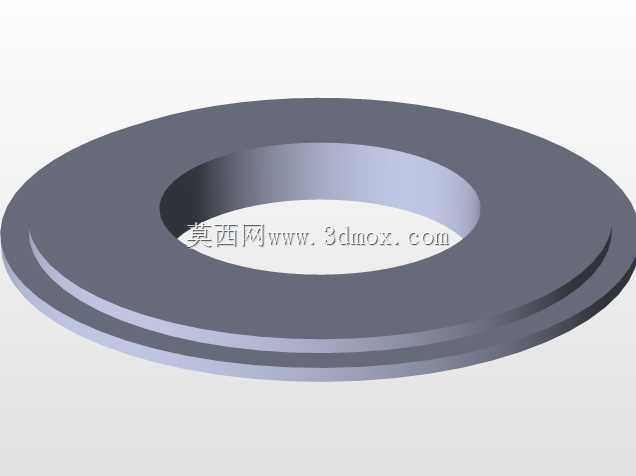

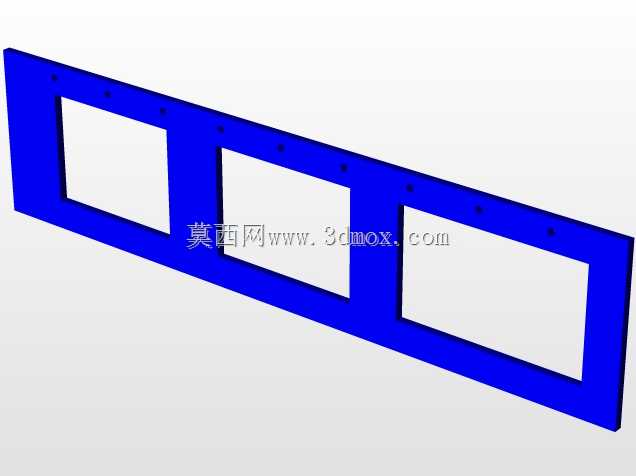

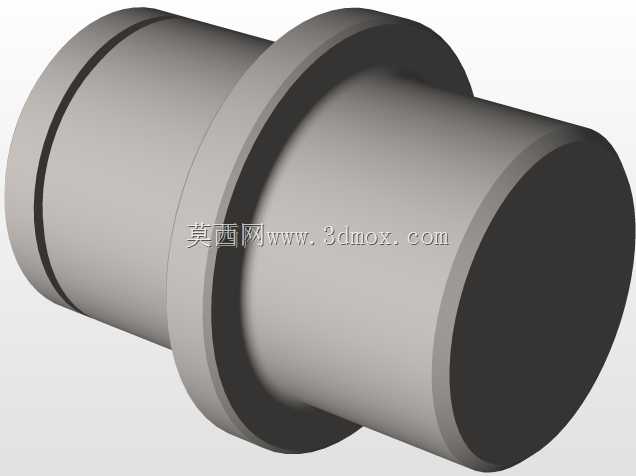

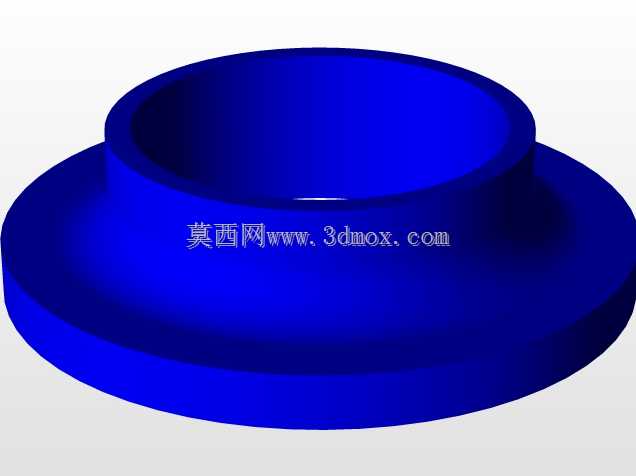

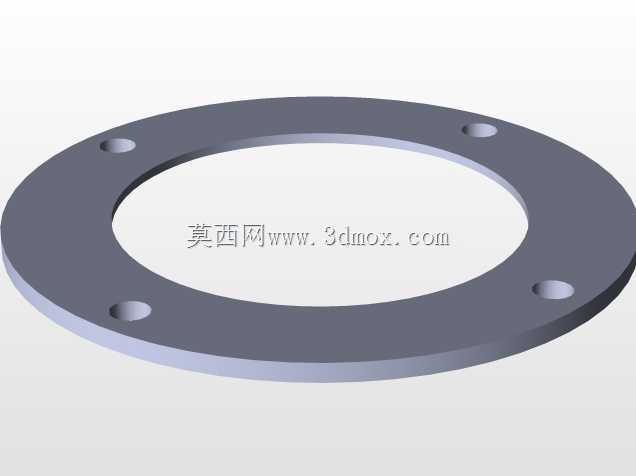

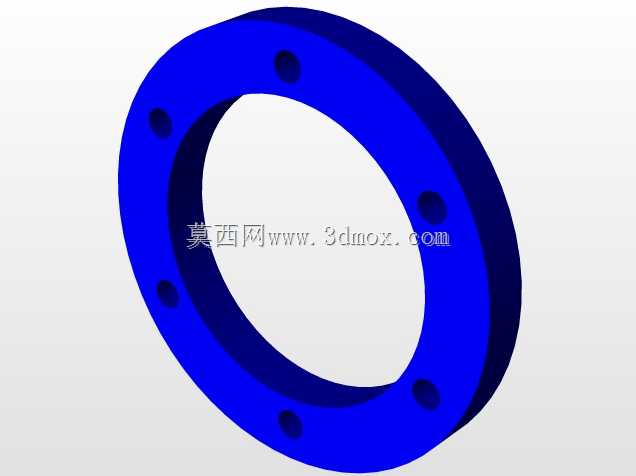

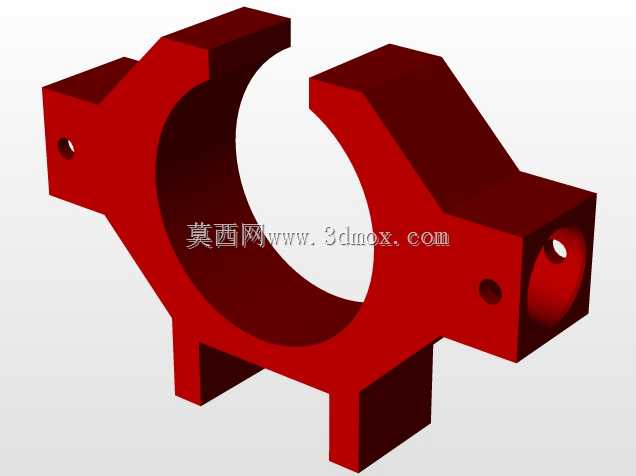

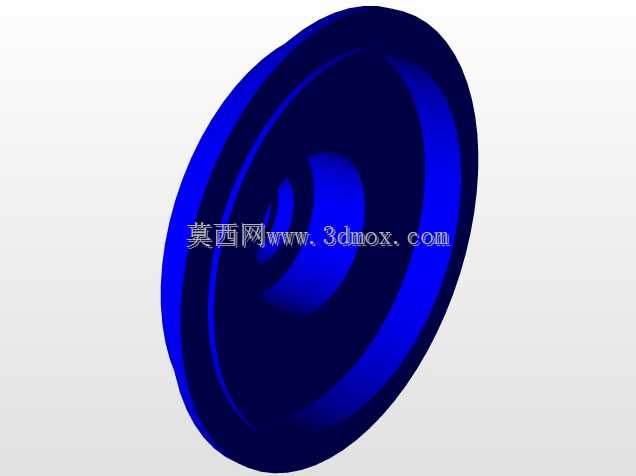

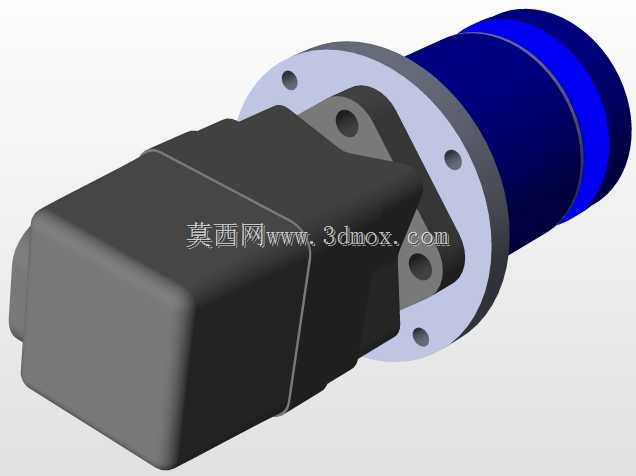

这类紧凑型钻孔设备主要适配狭小空间下的非开挖管线铺设作业，常见于老旧小区改造、厂区内部管线增设、巷道内短距离穿管施工场景，无需大面积开挖路面，能在狭窄的车库、巷道、边角地块完成作业，避免大型定向钻无法进场的尴尬。设备核心采用液压动力传输架构，回拉力可达25千牛，推进行程推力40千牛，输出扭矩1000牛米，足够应对普通土层、风化软岩层的钻进需求，可完成水平定向的坑内钻孔作业，适配小口径电力套管、给排水支管、通信管线的穿设施工。从结构设计思路来看，整体采用开放式方管焊接机架作为承载主体，所有液压阀组、动力头、夹持机构、进给链条组件都集成在机架上，没有多余的外伸结构，整体宽度控制在0.6米以内，长度不超过1.2米，安装时仅需平整的硬化地面即可放置，无需额外浇筑混凝土基础，作业边界要求极低，单人即可完成移位与就位操作。建模过程中首先搭建机架的方管焊接框架草图，通过焊件模块生成基础结构件，预留动力头安装位、液压阀组安装孔位、进给导轨的装配基准；随后单独建模液压多路阀组，按照实际接头尺寸排布液压管路的走线路径，避免管路与运动部件产生干涉；动力头部分按照液压马达配减速箱的实际传动结构建模，输出轴的连接法兰尺寸匹配常规钻杆螺纹规格，进给机构采用链条传动结构，建模时同步校验链条张紧行程与动力头的进给行程匹配度，确保全行程范围内无卡滞；最后完成所有液压胶管的布管建模，核对管路弯曲半径符合液压系统安装规范，避免折弯导致的通流损失。设备的操控阀组全部集中在机架前端的操作位，操作人员可在钻孔侧直接观察钻进状态，同步调整推进速度、回转扭矩与钻进方向，定向调节机构集成在动力头前端，可小幅度调整钻孔倾角，满足短距离定向钻进的精度要求，整体结构没有冗余设计，所有受力部位都做了加强筋焊接处理，应对大拉力回拖时的结构形变控制在合理范围内。
