工业设备操作控制盒按钮组件

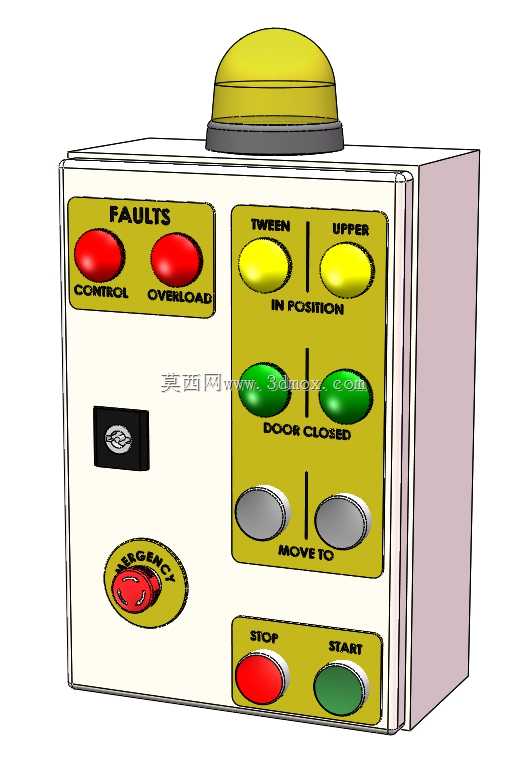

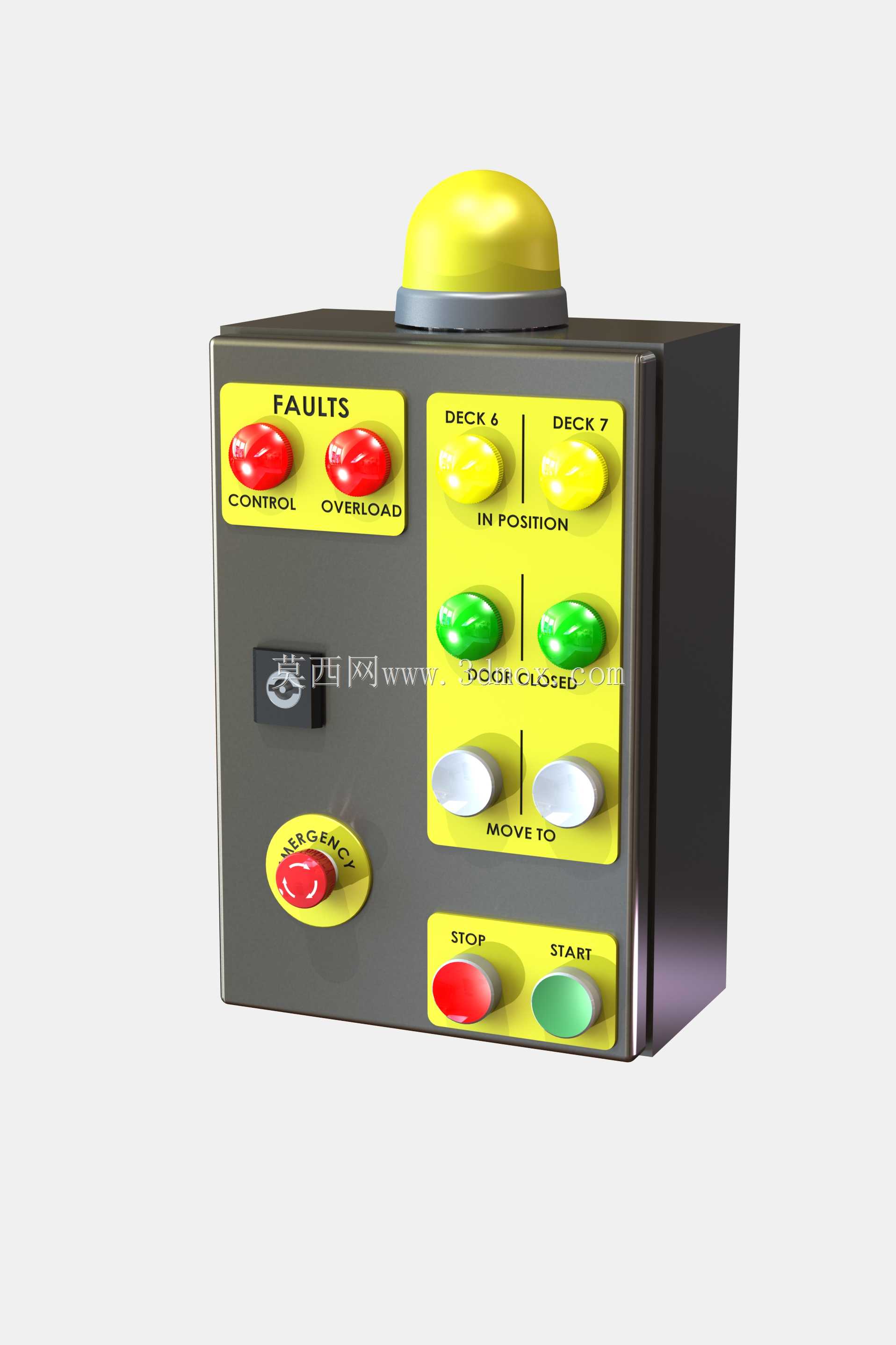

这款控制盒多用于中小型工业设备的近端操作场景，常见于甲板起重设备、小型输送线、工位级工装设备的操作端，操作人员可在设备旁直接完成启停、工位切换、故障复位、紧急停机等核心操作，无需往返远端控制柜，能有效缩短操作响应路径，降低工位操作的沟通成本。从功能布局来看，面板左上角设置两枚红色故障按钮，分别对应控制回路故障、过载故障的复位操作，按钮下方标注清晰的功能字样，故障触发时按钮自带状态提示，复位操作无需额外打开柜体；左侧独立设置带防护圈的红色急停按钮，采用旋转复位结构，防护圈可避免日常作业中的误碰触发，符合工业设备安全设计规范。右侧功能区按操作逻辑分层排布，最上方两枚黄色按钮对应两个独立工位的选择操作，中间两枚绿色按钮对应工位到位确认、舱门闭合确认的状态触发，下方两枚白色按钮对应工位移动指令输出，最底部并排设置红色停止、绿色启动按钮，按钮配色完全遵循工业操作的通用色标规范，操作人员无需额外记忆即可快速识别功能。建模时先确定控制盒的整体安装边界，盒体采用方正钣金结构设计，背部预留标准安装孔位，可直接固定在设备支架或操作立柱上，顶部的黄色警示灯采用半球形透光结构，安装时突出盒体上表面，可在车间不同角度观察到设备运行状态。画图过程中先绘制盒体的基础拉伸特征，预留各按钮的安装开孔位置，再逐个绘制不同功能按钮的单体结构，匹配按钮与开孔的配合公差，急停按钮的防护圈单独做凸台特征，顶部警示灯做分层结构区分底座与透光罩，最后对各按钮表面做文字蚀刻特征，还原实物的标识细节，所有按键的按压行程预留合理的装配间隙，避免建模时出现特征干涉，整体结构完全匹配实物的装配逻辑，可直接用于设备操作端的方案展示与结构校核。
