履带式连续墙抓斗工程机械结构设计

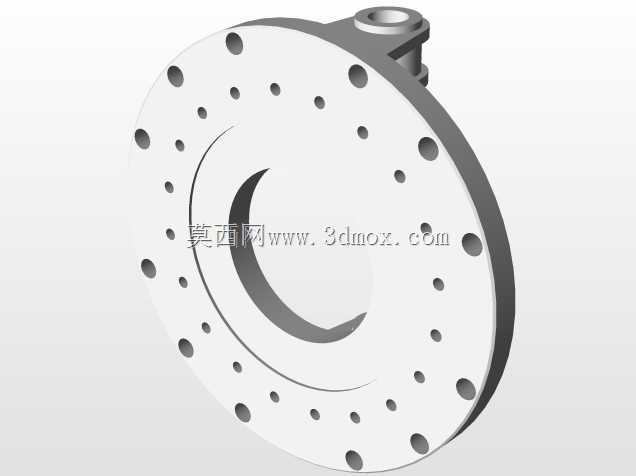

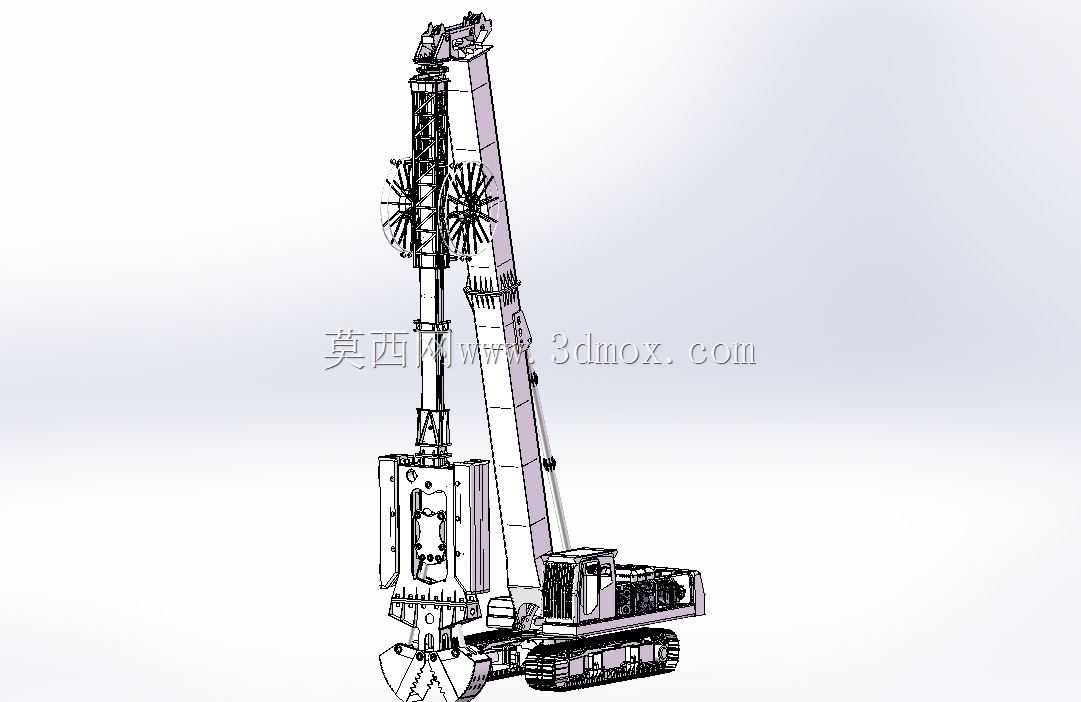

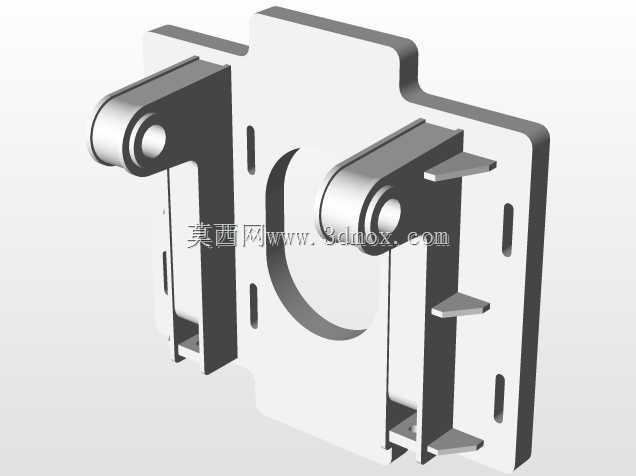

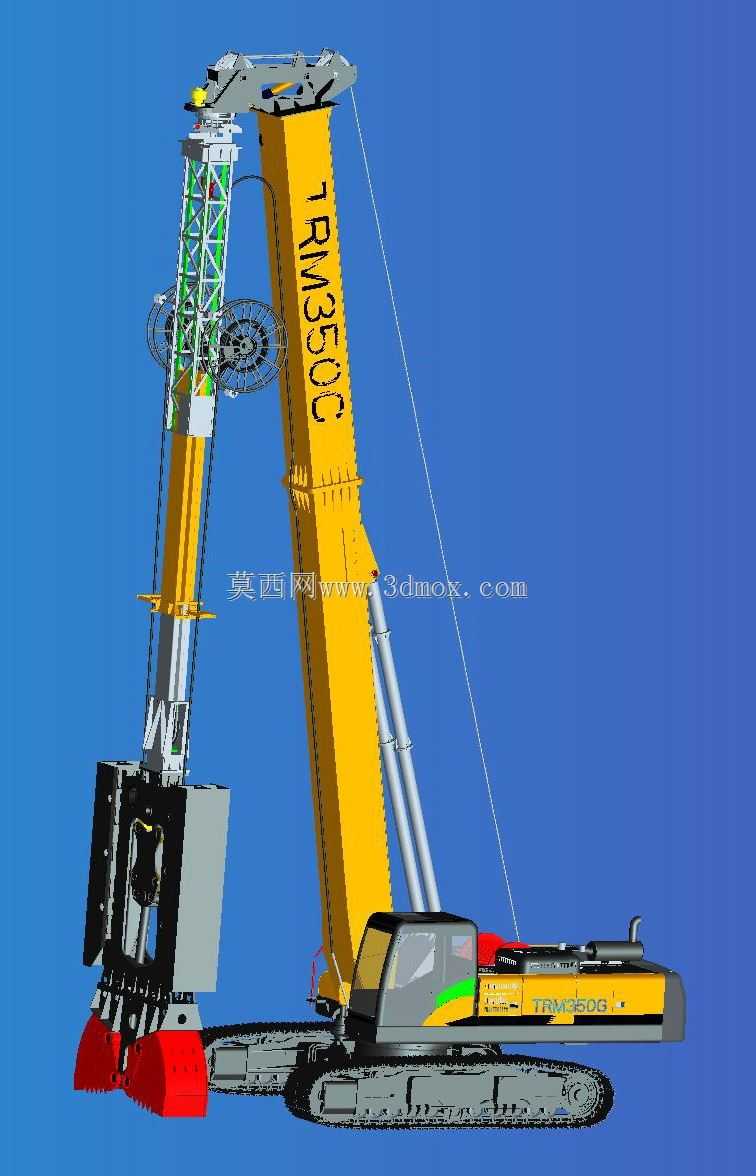

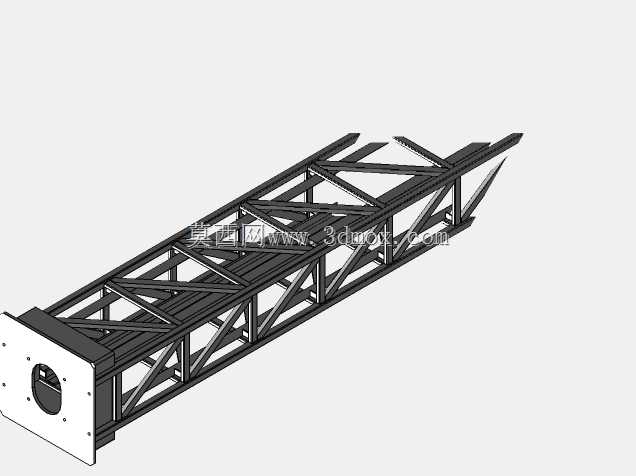

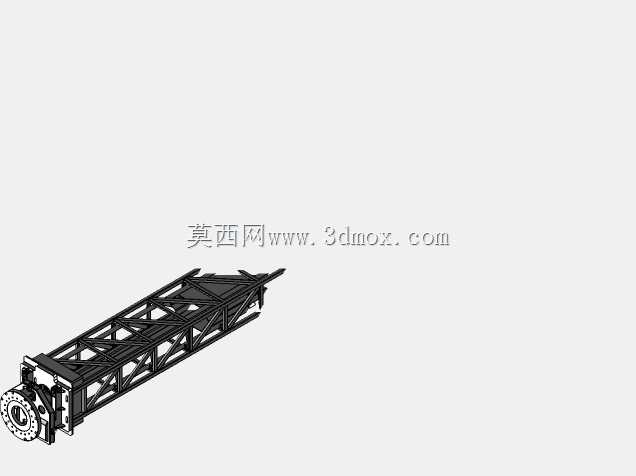

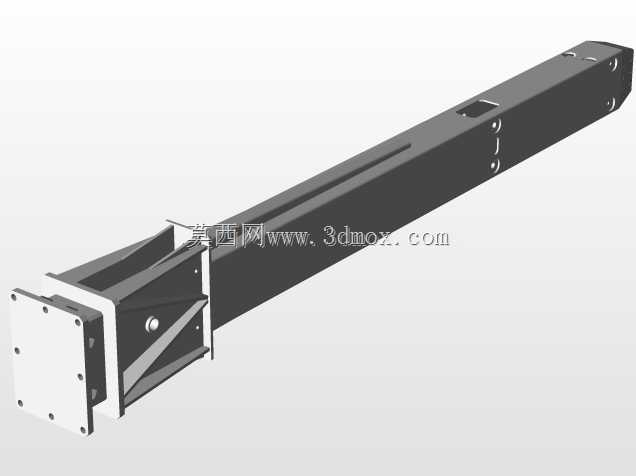

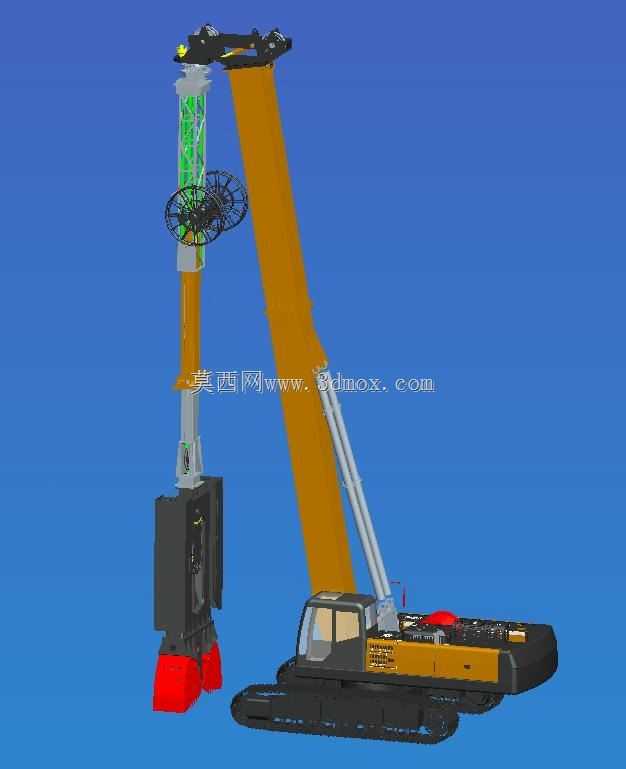

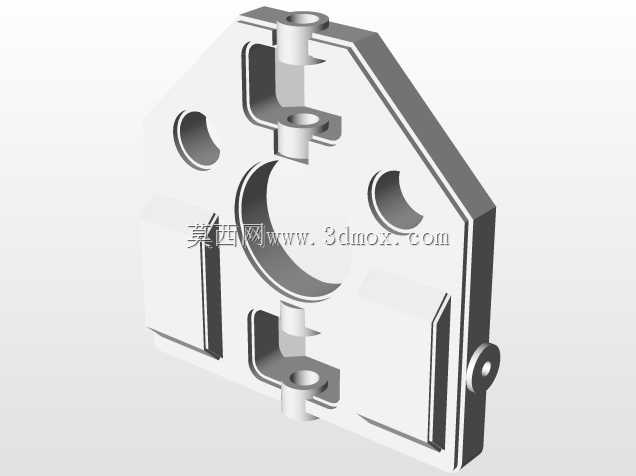

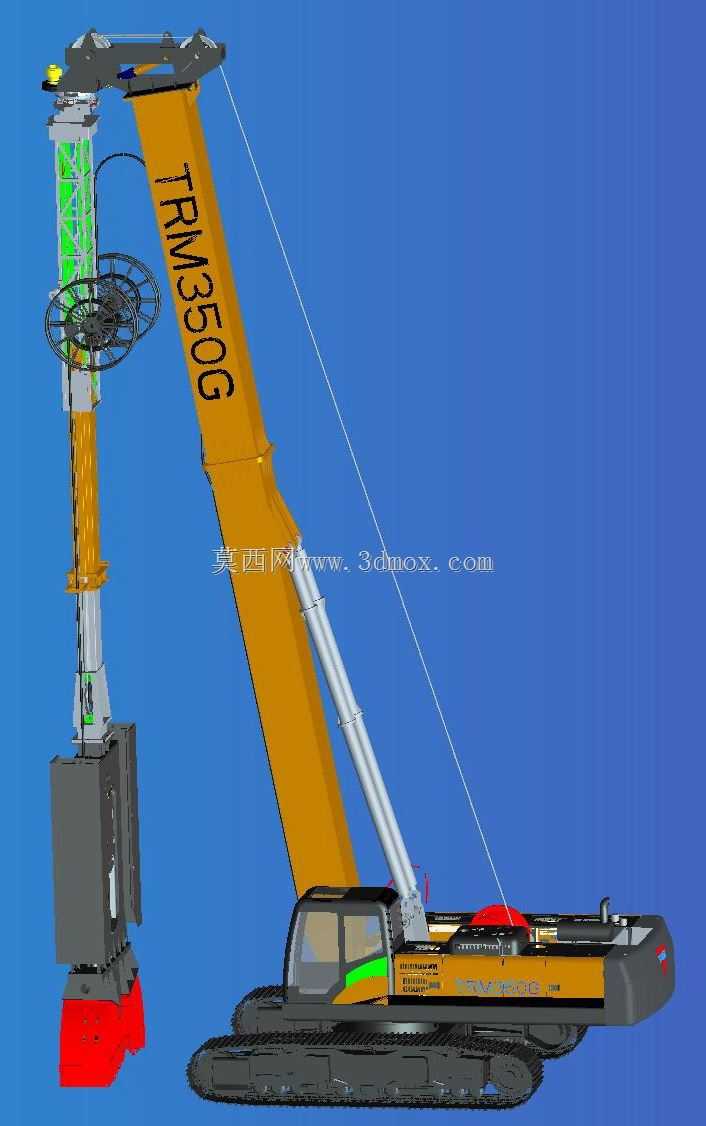

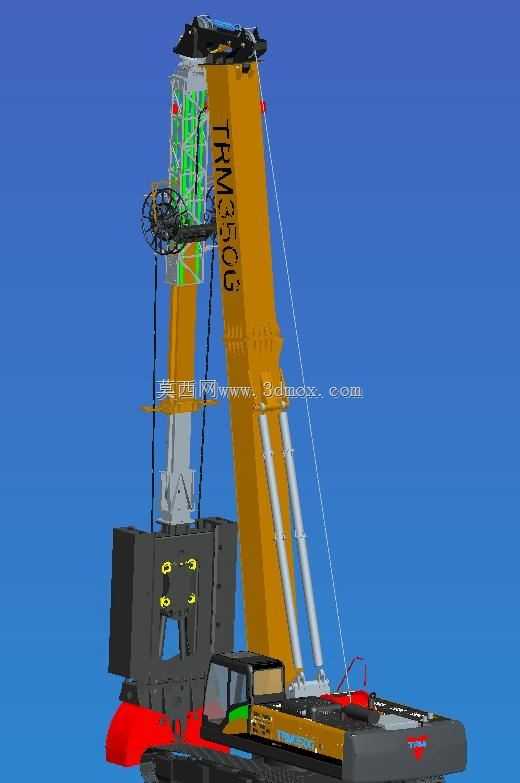

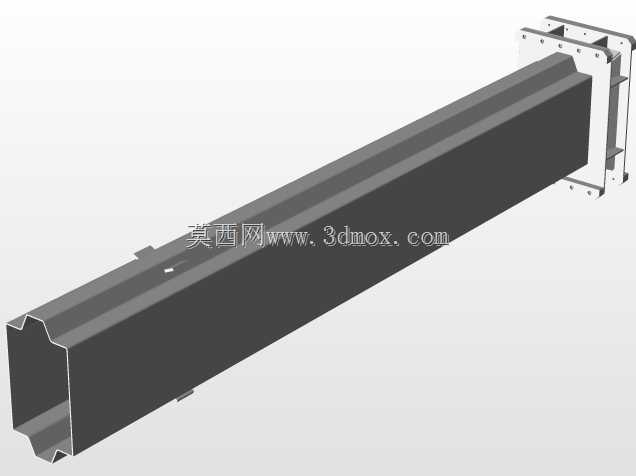

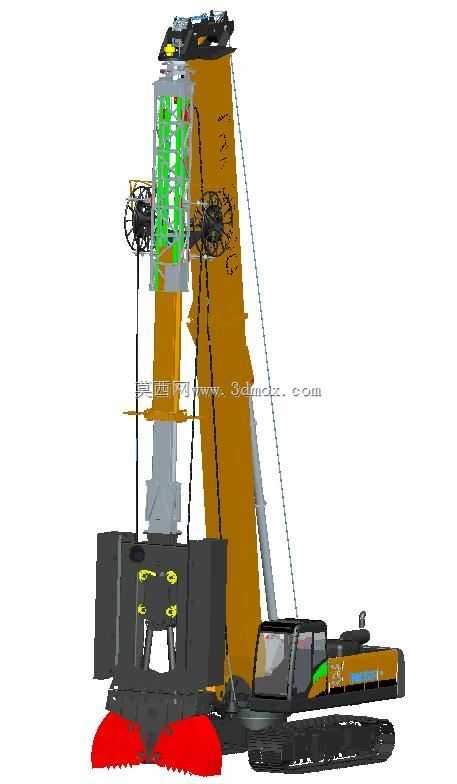

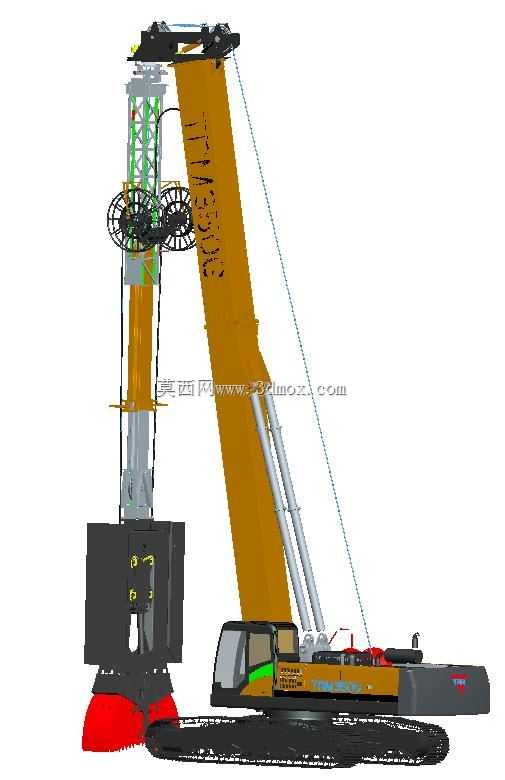

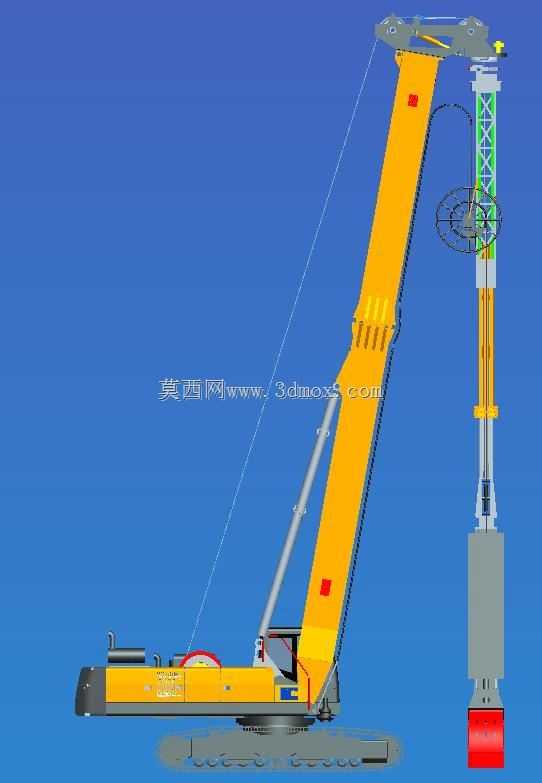

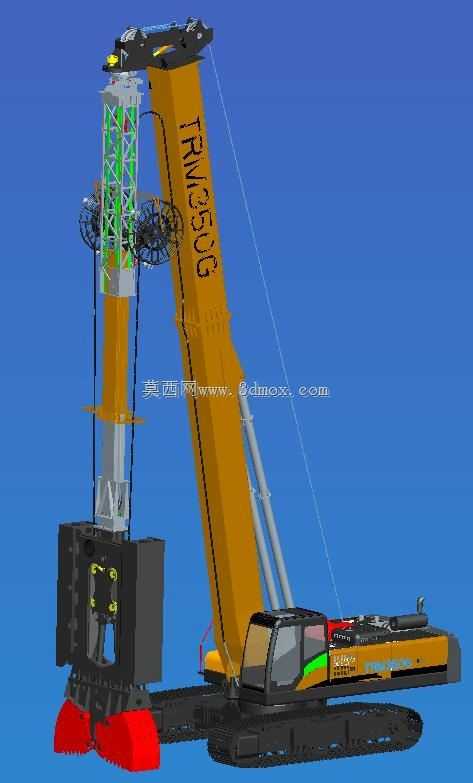

在城市地下连续墙施工、深基坑支护、防渗墙作业场景中，连续壁抓斗是承担槽段开挖取土的核心作业设备，这类设备需要适配复杂地层的钻进抓取需求，同时兼顾狭小施工场地的转场移动能力，履带式底盘的设计正是为了满足松软施工场地的通行要求，降低接地比压避免设备陷车。从结构功能来看，该设备的伸缩式桅杆承担抓斗的导向与承重作用，多节伸缩臂架可以根据成槽深度调整作业行程，桅杆上部布置的两组纠偏轮用于实时修正抓斗的下放垂直度，避免成槽过程中出现偏斜影响墙体施工质量，下部的液压抓斗体通过颚瓣的开合完成土体抓取，配合卷扬提升机构将槽内土体带出地面，整套动作通过液压系统驱动，可实现抓取力的精准控制，适配黏土、砂土、砾石等不同地层的作业需求。建模过程中首先搭建整机的骨架布局，先确定履带底盘的安装边界，履带轨距、底盘总长总宽需要满足公路转场的运输尺寸限制，同时保证作业时的整机稳定性，避免抓斗重载提升时发生倾翻。完成底盘布局后依次搭建回转平台、桅杆铰接座、伸缩臂节的结构，每节臂的配合间隙需要预留液压管路的布置空间，臂节间的滑块导向结构要单独建模，保证伸缩动作的顺畅无卡滞。抓斗部分的建模需要重点关注颚瓣的铰接点位置，开合液压缸的行程要匹配颚瓣的最大张开角度，保证抓取时的充盈率，同时抓斗上部的导向滑块要和桅杆导轨的尺寸匹配，保证抓斗沿桅杆垂直下放。桅杆上部的纠偏机构需要单独做运动配合，模拟纠偏油缸推动抓斗调整垂直度的动作行程，确认各部件在极限偏斜位置不会发生运动干涉。建模完成后需要校验各部件的安装边界，比如桅杆放倒时的最低高度、臂架全伸时的顶部高度、抓斗完全张开时的横向尺寸，确认这些参数符合常规施工场地的作业限制，同时检查液压管路的走向是否合理，避免臂架伸缩过程中拉扯管路。整个建模过程从整机布局到子部件细化，逐步完成结构搭建与运动校验，还原设备实际作业的结构逻辑，可用于设备结构优化、作业工况模拟、施工方案演示等场景。
