轮胎夹持装卸工装结构设计

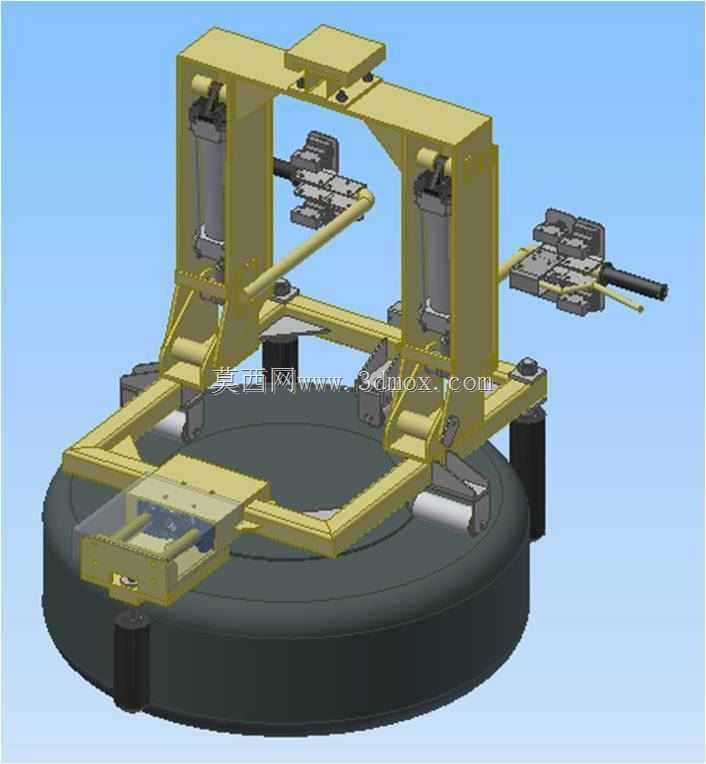

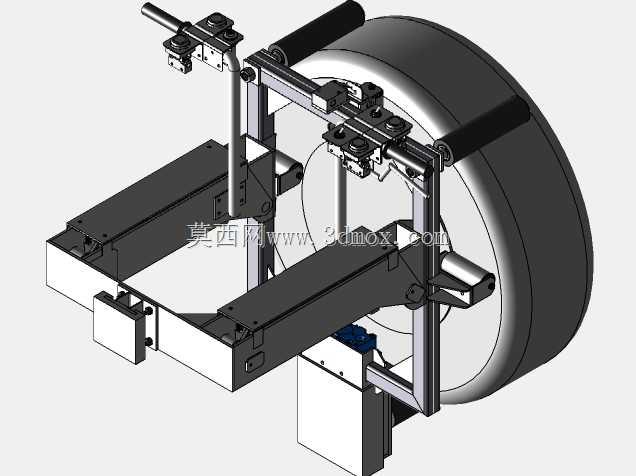

在汽车总装生产线的轮胎输送工位，轮胎从托盘缓存位到车架装配位的转运环节，传统人工抬装不仅劳动强度大，对位精度也难以满足流水线节拍要求，这款夹持装卸装置正是针对该场景开发的专用作业工装。从结构布局来看，整体采用框架式龙门承载结构，底部设置四个带缓冲垫的支撑立柱，适配常规乘用车轮胎的外径尺寸，夹持作业时框架落位在轮胎外侧，不会与托盘支撑结构产生干涉，两侧对称布置的气动驱动缸作为夹持动力源，驱动端连接弧形抱持臂，抱持臂内侧贴合轮胎胎侧的位置加装了防滑耐磨衬垫，既保证夹持力足够托起满配轮胎，又不会损伤胎侧橡胶表面。装置前端延伸出的两组对位导向臂，在靠近轮胎时可先完成粗定位，修正轮胎在托盘上的位置偏差，避免硬夹持造成的胎圈变形。设计阶段首先确定作业边界：针对常规16-19寸乘用车轮胎，最大夹持重量适配50kg级轮胎，框架开合行程覆盖600-800mm外径范围，安装接口预留了与工业机器人末端或者助力平衡吊的连接法兰，可根据产线自动化程度选择挂载方式。建模过程中先搭建整体骨架草图，确定两侧驱动缸的安装轴线与抱持臂的回转中心位置，优先做运动干涉检查，模拟抱持臂从张开到夹紧的全行程动作，确认各铰接点无卡滞、框架杆件不会与轮胎胎面发生剐蹭；之后逐个细化零件结构，对承载受力的框架梁做壁厚优化，在保证结构刚性的前提下减少冗余重量，气动元件的安装位预留出气管走线空间与维护操作间隙，最后完成标准件的调用装配，验证整体装配公差配合是否满足加工要求。实际作业时，装置移动至托盘上方落位，导向臂先修正轮胎位置，随后驱动缸带动抱持臂收拢夹紧轮胎，抬升后即可将轮胎从托盘移出，转运至车架轮毂对位位置后松开夹持，完成轮胎的中转装卸，整个动作流程可匹配产线15秒/件的作业节拍，替代人工完成重体力搬运对位环节，降低装配作业的劳动强度，同时提升轮胎与轮毂的对位精度，减少装配调整时间。
