钓鱼铅坠注塑成型工装结构设计

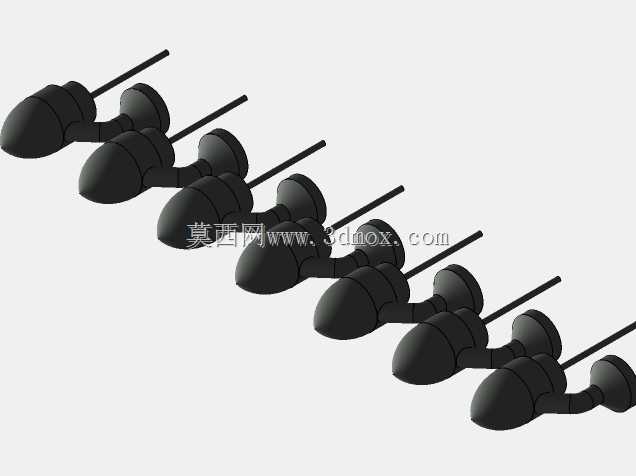

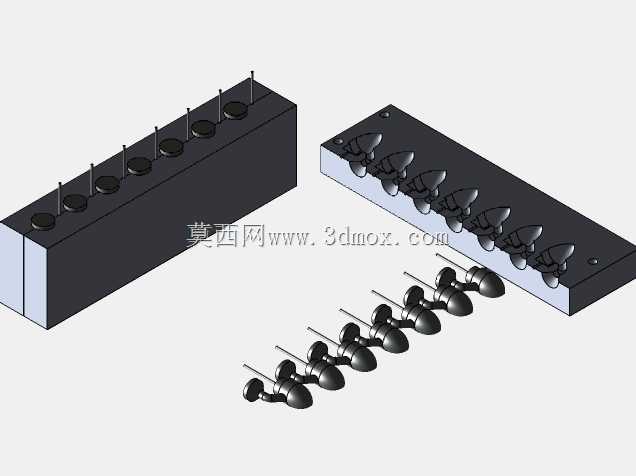

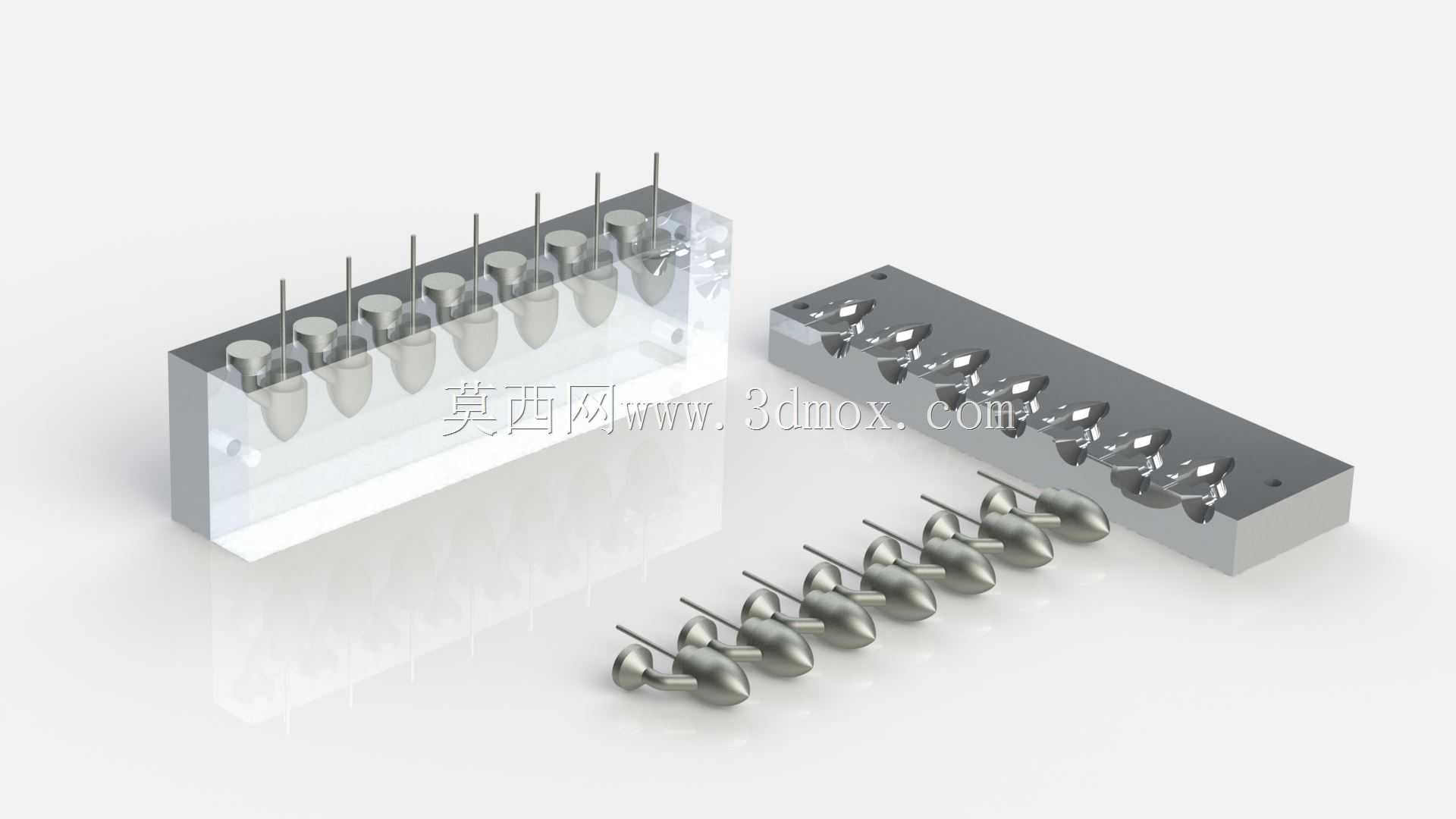

这套结构主要面向渔具加工场景，针对水滴型钓鱼铅坠的批量注塑成型工序设计，解决小规格铅坠单件加工定位不准、成型一致性差、生产效率低的实际问题。整套结构分为上下两个模架模块与成型后的铅坠成品展示，上模采用透明亚克力材质制作模腔固定座，既可以直观观察合模时铅液的填充状态，也能快速排查模腔内部的残留杂质，避免成型件出现缺料、气孔缺陷；下模采用45号钢经调质处理后加工成型，模腔位置对应排布8个成型工位，每个工位的入水角度、锥度都经过反复校准，保证成型后的铅坠重心与鱼线穿装孔同轴，抛投时不会出现自旋偏移的问题。设计初期先梳理了铅坠的实际使用需求：野钓、黑坑作钓时铅坠需要快速穿过水草区、落底后能稳定锚定钓组，因此外形采用水滴流线型，头部做圆弧过渡减少水阻，尾部预留穿线槽的安装凸台，避免鱼线磨损断裂。建模时先在SolidWorks中绘制单个铅坠的回转体轮廓，通过旋转凸台命令生成基础实体，再在尾部切割出穿线孔的避让槽，单枚铅坠的长度控制在18mm，最大直径6mm，重量误差控制在0.2g以内，满足不同线组的配重需求。完成单个零件建模后，按照8工位的排布间距阵列模腔，上下模的合模定位采用侧边的凸台凹槽配合，定位间隙控制在0.02mm以内，避免合模错位导致的飞边问题。上模的顶针结构对应每个模腔的尾部位置，开模时可以同步顶出所有成型件，不需要人工逐个抠取，大幅提升批量加工的效率。实际生产使用时，先将上下模通过侧边的定位结构扣合锁紧，将熔融的铅合金从注料口注入，待冷却后直接开模顶出即可得到成品，成型后的铅坠不需要额外打磨外形，只需要穿装鱼线护管就能直接组装到钓组上。整套工装的安装边界控制在200mm×80mm×60mm，可以直接固定在小型立式注塑机的工作台上，不需要额外改造设备安装接口，适配多数小型渔具加工厂的现有生产设备，也适合小型作坊的小批量定制生产。建模过程中特意将上下模的连接螺栓孔做了沉头处理，避免螺栓突出模架表面影响合模精度，模腔的表面粗糙度做了抛光处理，达到Ra0.8的要求，保证成型后的铅坠表面光滑无毛刺，不会刮伤鱼线。
