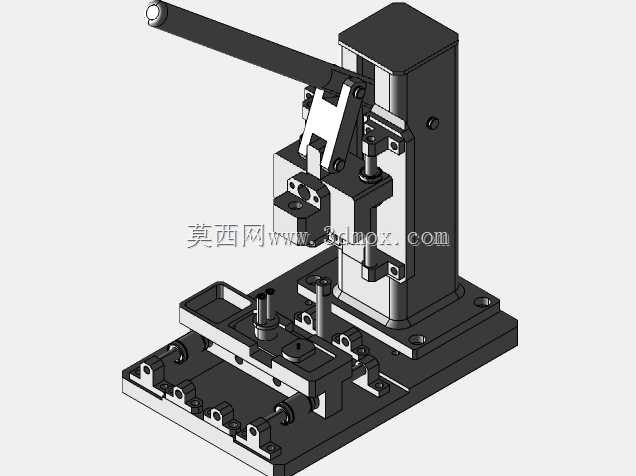

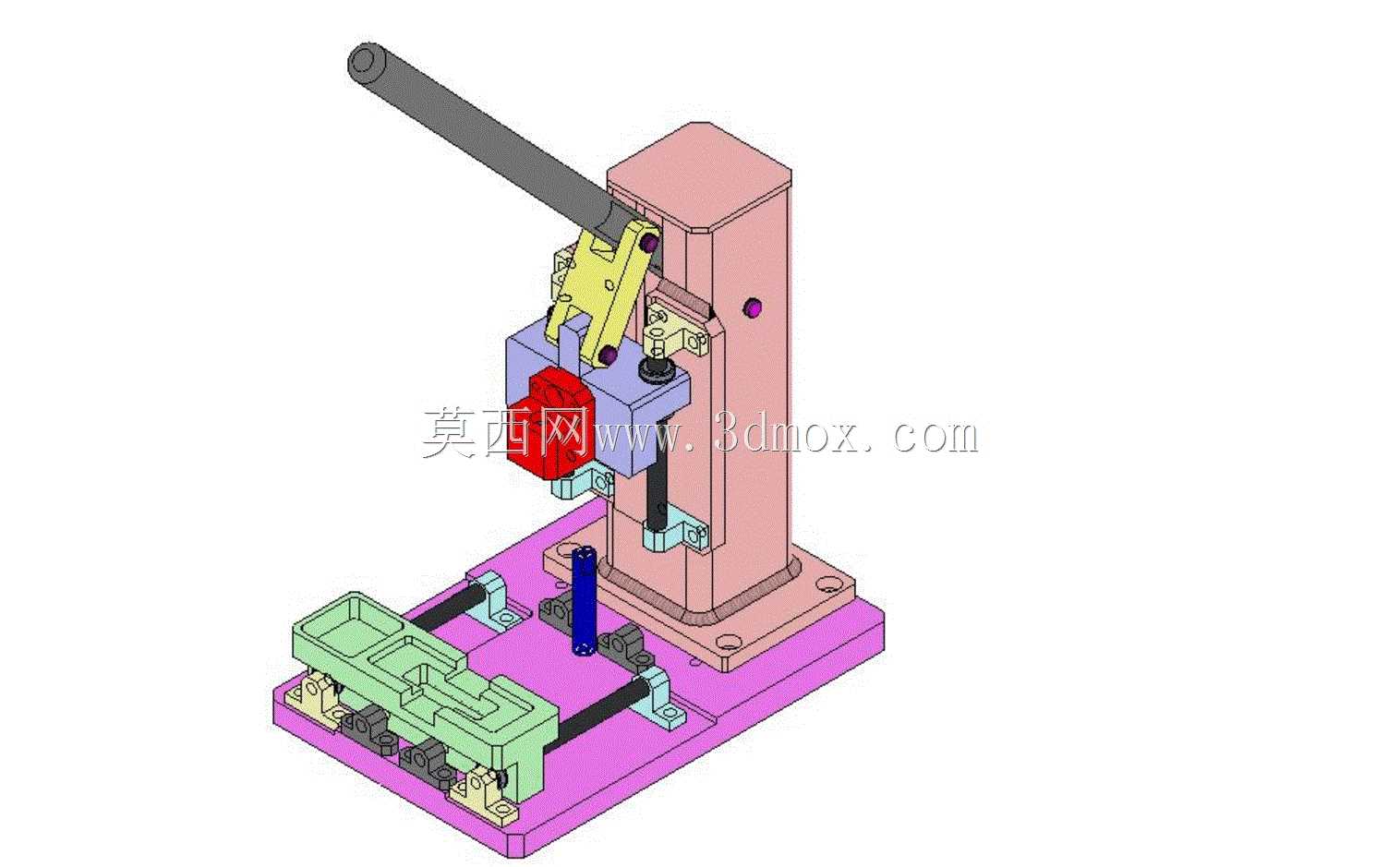

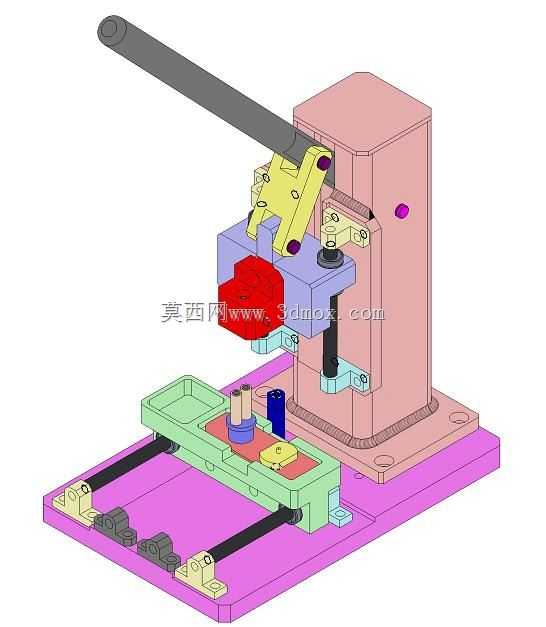

橡胶垫片精密手动压合工装结构

这套压合结构主要面向小批量橡胶垫片的精密压装工序，常见于电子配件、小型密封件生产的工位场景，适配多品种小批量的柔性生产需求，无需外接动力源，依靠手动杠杆机构即可输出稳定压合力，适合产线旁的离线压装作业，也可用于实验室样件试制环节的压合作业。从功能实现来看，整套结构通过杠杆增力机构放大操作力，长手柄的力臂设计经过力矩核算，操作人员施加常规握力即可在压头端获得足够的压装压力，保证橡胶垫片受压均匀，不会出现局部压合不实或者垫片被压溃的问题。底座部分设置了专用的工件定位型腔，和待压制的橡胶垫片配套的载具完全适配，定位块通过内六角螺钉固定在底板上，可根据不同规格的垫片更换定位模块，实现快速换型。立柱部分作为承载主体，采用一体式方箱结构设计，内部预留了压杆的直线运动导向空间，配合线性导套保证压头的垂直运动精度，避免压合过程中出现偏载，压头的行程设置了硬限位，防止过度下压损伤工件或者工装本身。建模过程中先从底座安装基准开始搭建，先绘制底板的安装孔位和定位槽，确定整套工装的安装边界尺寸，底板预留了四个设备安装孔，可直接固定在工作台面上，也可搭配减震垫使用。之后搭建立柱的支撑结构，确定杠杆机构的铰接点位置，反复调整力臂比例保证操作力和输出压力的平衡，再依次绘制压头组件、导向组件、定位载具的零件，每个配合面都按照实际加工公差预留了配合间隙，运动部件之间预留了0.02-0.05mm的滑动间隙，保证机构动作顺畅无卡滞。最后完成所有标准件的调用装配，包括铰接销轴、紧固螺钉、复位弹簧等部件，复位弹簧套在压杆外侧，压合完成后可带动压头自动回位，提升操作效率。整套结构的外形尺寸紧凑，占用工作台面空间小，操作时无需额外培训，操作人员只需将待压合的垫片组件放入定位型腔，扳动手柄即可完成压合作业，松开手柄后压头自动抬起，即可取出压合完成的工件。
