卧式液压汽车维修千斤顶三维设计

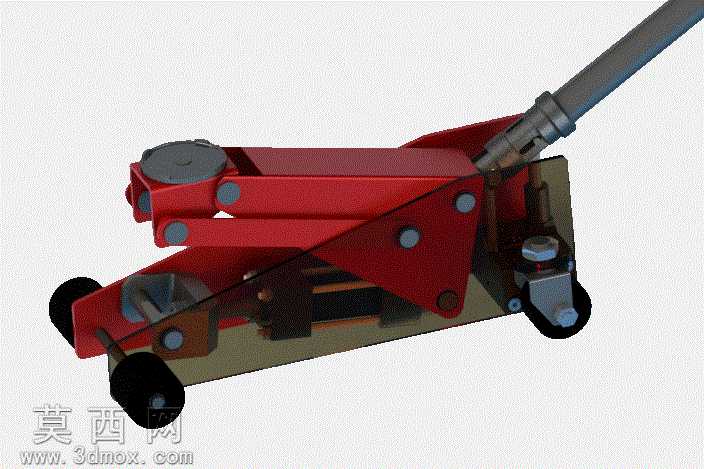

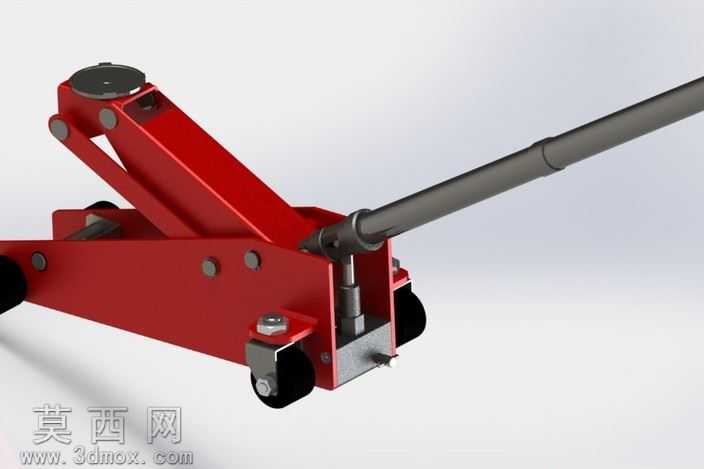

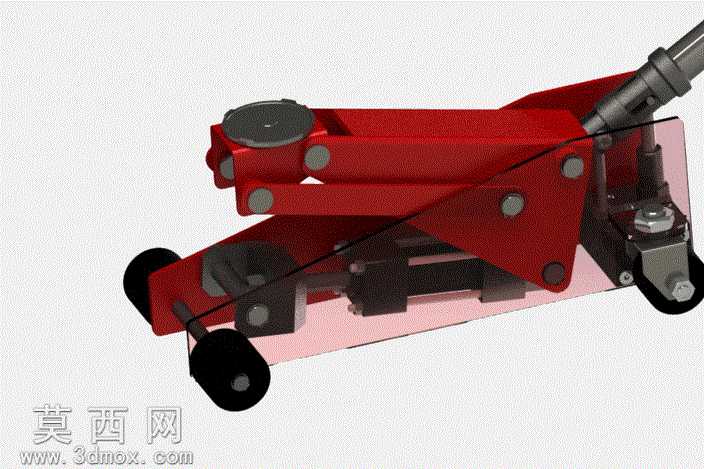

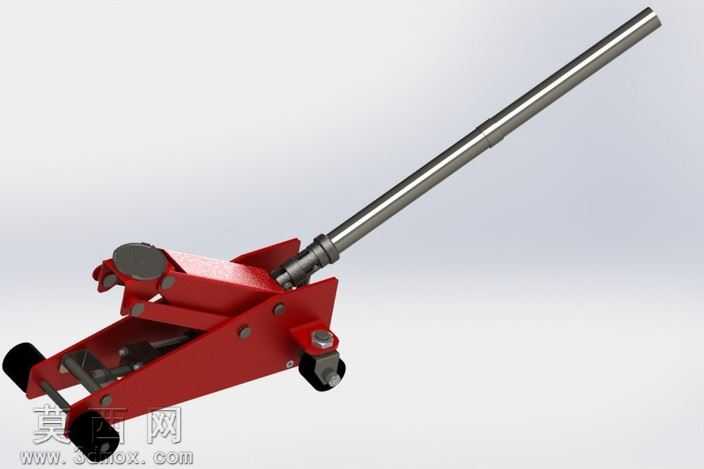

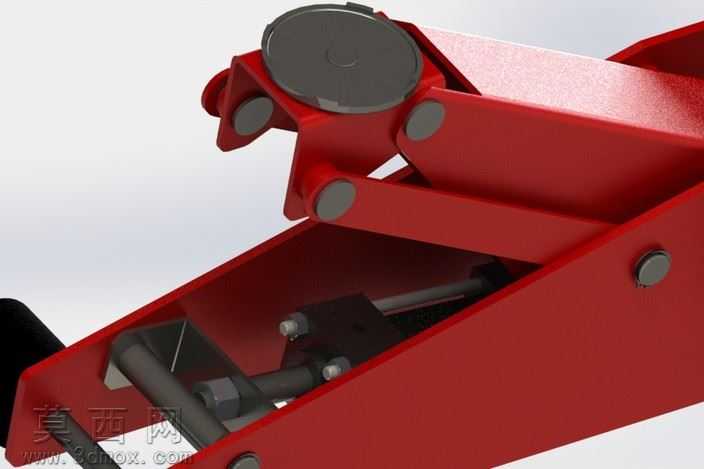

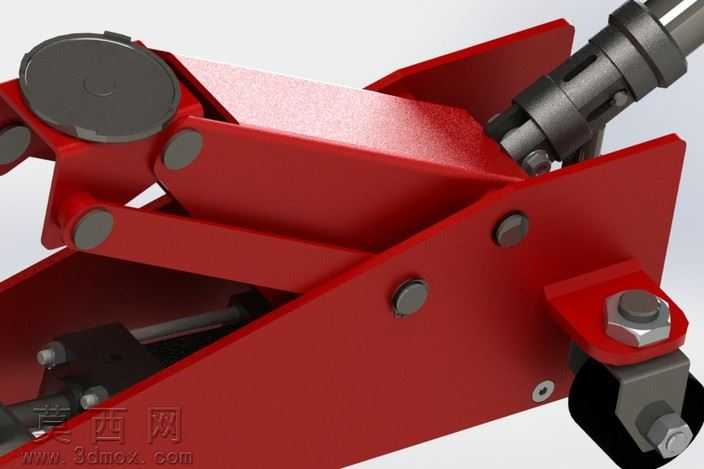

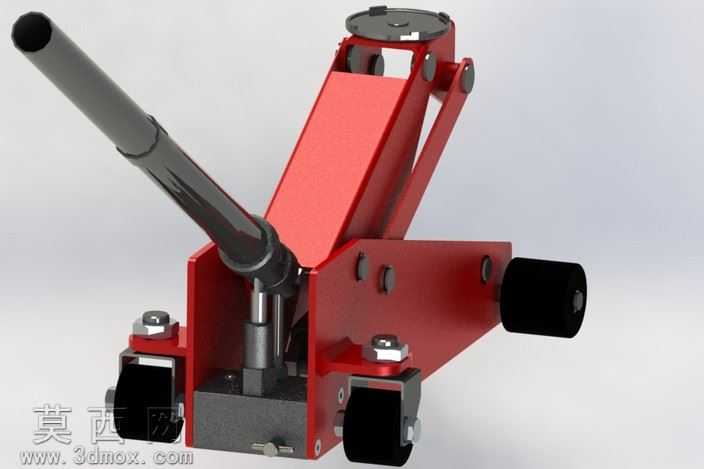

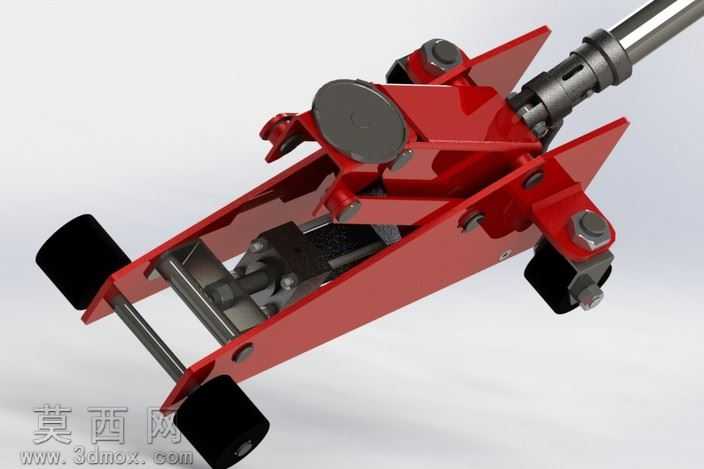

本作品为卧式液压汽车千斤顶的三维设计成果，采用SolidWorks完成全参数化建模，完整还原了该类汽修起重工具的全部结构细节。建模过程中首先梳理了卧式千斤顶的工作逻辑，以液压传动原理为核心搭建整体装配框架，先完成核心液压油缸组件的建模，精准复刻了泵芯、油缸筒、卸压阀、密封位等关键结构的尺寸配合关系，确保各部件的运动行程符合实际产品的顶升参数。随后完成支撑臂结构的建模，对两组铰接式支撑臂的连接销轴、转动副位置做了精准的尺寸约束，还原了支撑臂展开顶升、折叠收纳的运动轨迹，同时对支撑臂的加强筋结构做了细节还原，匹配实际产品的承重受力设计。在行走与支撑部件部分，分别完成了前部承重滚轮、后部转向滚轮、底部支撑托盘的建模，对滚轮的轮架、轴承位、防滑橡胶层都做了细节刻画，顶部的车辆顶升托座也还原了防滑齿形结构与高度微调的结构设计。操作部件部分，完整建模了可拆卸式压动操作杆，还原了操作杆与泵体连接的卡位结构、杆身的防滑握把端套细节。材质与渲染环节，对主体金属结构件赋予红色哑光金属漆材质，模拟实际产品的喷涂金属外壳质感，对液压活塞杆、销轴、连接螺栓等部件赋予亮面镀铬金属材质，还原五金件的金属光泽，对滚轮、握把套等橡胶部件赋予黑色哑光橡胶材质，区分不同部件的材质质感，渲染时采用柔和的影棚光源，清晰呈现各部件的结构层次与装配关系。整体建模严格遵循实际产品的装配逻辑，所有部件间的配合间隙、运动干涉都经过校验，既还原了卧式千斤顶紧凑的结构布局，也清晰展现了其液压顶升、铰接传动的工作原理，可用于汽修工具产品的结构展示、教学演示或二次设计参考。
