立式液压千斤顶三维结构设计模型

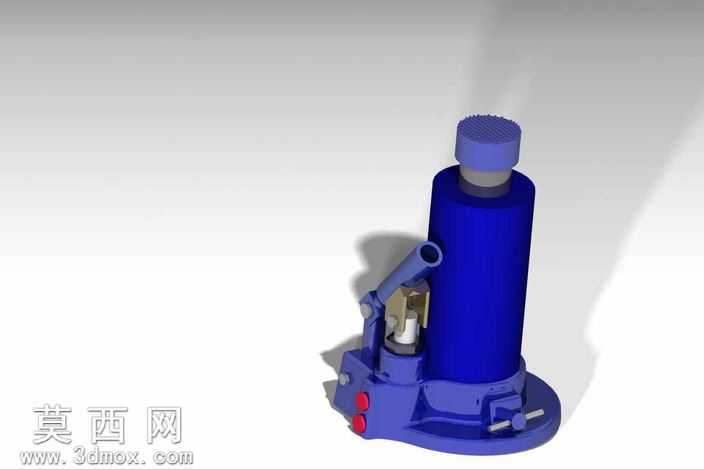

本模型为立式液压千斤顶的完整三维结构模型，采用CATIA软件完成全参数化建模，整体还原了手动液压千斤顶的全部核心结构与外观细节。建模过程中首先依据液压千斤顶的实际工作原理搭建整体装配框架，从底部的承重底座开始，依次完成储油腔结构、主液压缸筒、顶升柱塞、手动压杆组件、单向阀组、回油控制阀、密封结构以及顶部防滑承重头的独立零件建模，每个零件均按照实际生产的尺寸比例进行参数设定，保证各部件之间的装配间隙与配合关系完全符合真实产品的装配逻辑。材质渲染阶段，针对不同部件的材质属性进行了区分设置：主体液压缸筒与底座采用高强度铸钢材质，渲染时赋予深蓝色金属烤漆质感，还原工业产品的漆面光泽与细微颗粒质感；手动压杆、阀芯等运动部件采用合金结构钢材质，赋予银灰色金属磨砂质感，体现金属加工后的表面肌理；顶部承重头采用滚花防滑设计，建模时还原了表面的网格滚花纹理，赋予硬质耐磨合金材质；密封件、防护套等橡胶部件赋予黑色哑光橡胶材质，还原橡胶的柔性质感；回油旋钮、调节螺钉等小零件做了金属倒角与高光处理，提升模型的真实感。结构设计上完整复现了液压千斤顶的工作逻辑：手动压杆与柱塞泵的铰接结构可模拟压动过程，单向阀组的位置布局符合液压油的流向设计，回油阀的旋钮结构可直观展示泄压操作的位置，底座的加强筋结构、底部的安装固定位都做了精细化还原，整体模型无多余冗余结构，所有特征均可用于结构演示、工作原理讲解以及后续的工程图导出。设计过程中重点考量了液压传动的结构合理性，对液压缸的壁厚、柱塞的直径、压杆的力臂比例都参考了实际同吨位千斤顶的参数进行设定，保证模型的结构比例具备实际参考价值，可作为液压工具教学、产品结构展示、维修培训的三维演示素材使用，模型装配层级清晰，零件命名规范，可直接用于装配干涉检查、运动仿真模拟等后续三维操作。
