学术荣誉纪念金槌造型摆件结构设计

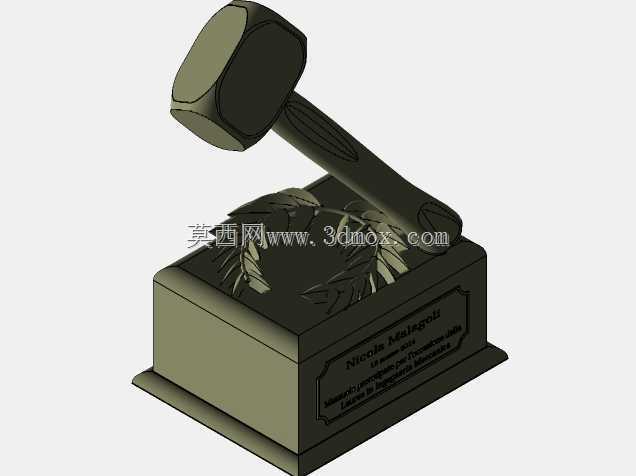

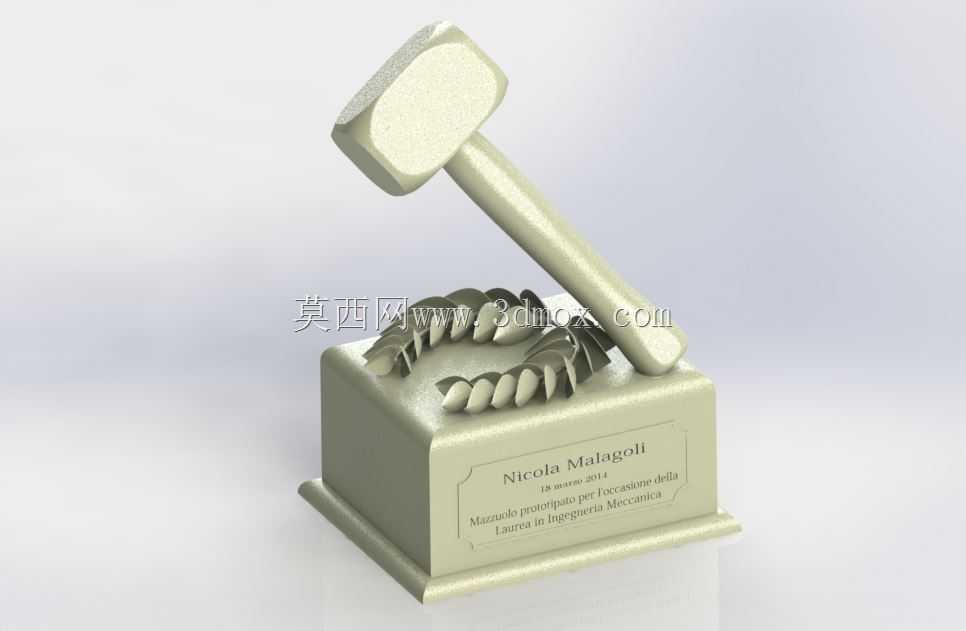

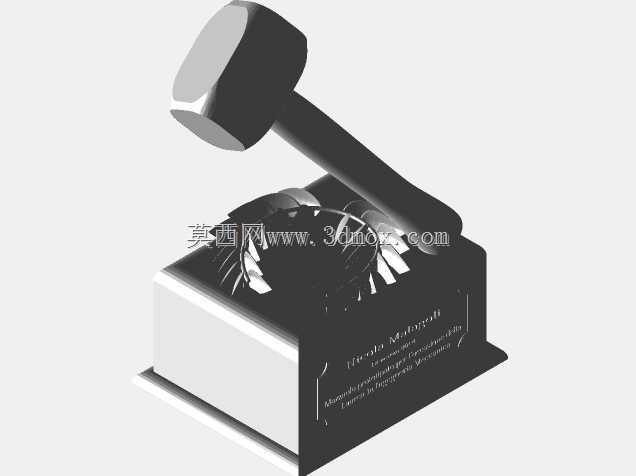

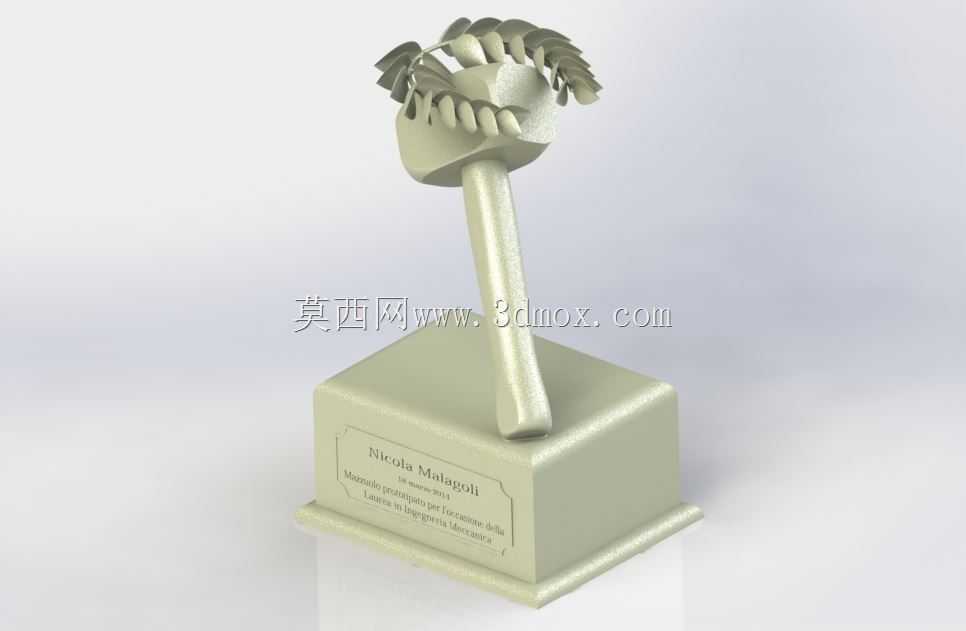

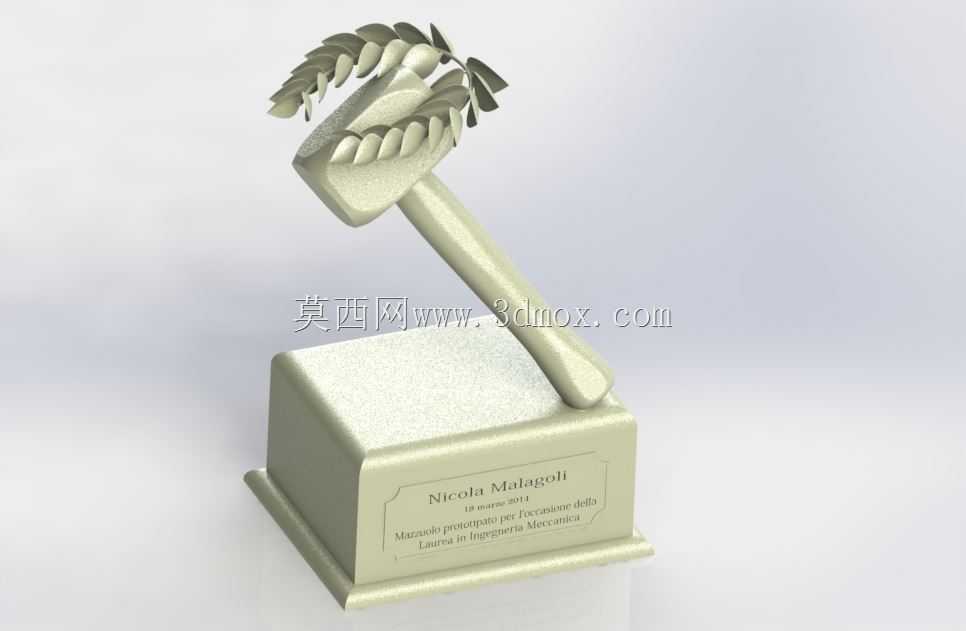

　　设计过程中首先拆解了整体结构，分为金槌主体、装饰麦穗、方形底座三个核心模块，三个模块之间采用定位凸台配合粘接的方式装配，既避免了一体化打印带来的支撑过多、表面质量差的问题，也能保证装配后整体的结构强度，日常陈列擦拭过程中不会出现部件松脱的情况。金槌部分的造型参考了传统木工手槌的比例，但做了荣誉化的线条优化，槌头部分做了圆角过渡处理，避免尖锐棱角在陈列、搬运过程中造成磕碰，槌柄的弧度贴合手持的自然曲线，虽然作为摆件不需要实际敲击使用，但符合大众对木槌形态的认知习惯，不会出现造型违和的问题。麦穗部分采用浮雕式结构固定在底座上表面，与金槌的倾斜摆放姿态形成视觉呼应，麦穗的籽粒轮廓做了0.3mm的凸起处理，既保证了细节的辨识度，这款金槌造型荣誉摆件的设计，最初是面向学术领域荣誉表彰场景的定制化需求，区别于常规的杯状、牌状荣誉载体，选择木槌作为核心造型符号，本身就承载了学术评审、学术启智的意象，搭配底座的麦穗装饰元素，进一步呼应学术收获、成果积淀的内涵，整体定位是可长期陈列的实体纪念载体，同时适配3D打印快速原型制作的生产路径，在结构设计阶段就充分考虑了增材制造的工艺特性。从实际应用场景来看，这类荣誉摆件主要用于高校学位授予仪式、学术奖项颁奖、科研团队纪念等场合，既可以作为正式颁奖环节的实物奖品，也可以作为个人书房、实验室陈列架上的纪念陈设，部分场景下也会作为学术交流活动的伴手纪念礼，对结构的稳固性、陈列的视觉协调性都有明确要求。

　　又不会因为凸起过高在打印过程中出现断料、翘边的问题，同时日常清洁时不会积留难以擦拭的灰尘。底座部分采用阶梯式方形结构，下层底座比上层承托结构单边宽出8mm，形成稳定的支撑边界，整体重心落在底座中心投影范围内，即使受到轻微的桌面碰撞也不会出现倾倒的情况；底座正面预留了铭牌蚀刻区域，平面度控制在0.1mm以内，方便后续通过激光雕刻、金属铭牌粘贴的方式添加获奖人姓名、奖项名称、授予单位等个性化信息，不需要在建模阶段就固定文字内容，提升了模型的通用适配性。从安装与陈列的边界尺寸来看，整体摆件的高度控制在180mm以内，底座的长宽尺寸为100mm×80mm，常规的书架层板、办公桌置物架都可以轻松放置，不需要额外预留过大的陈列空间；

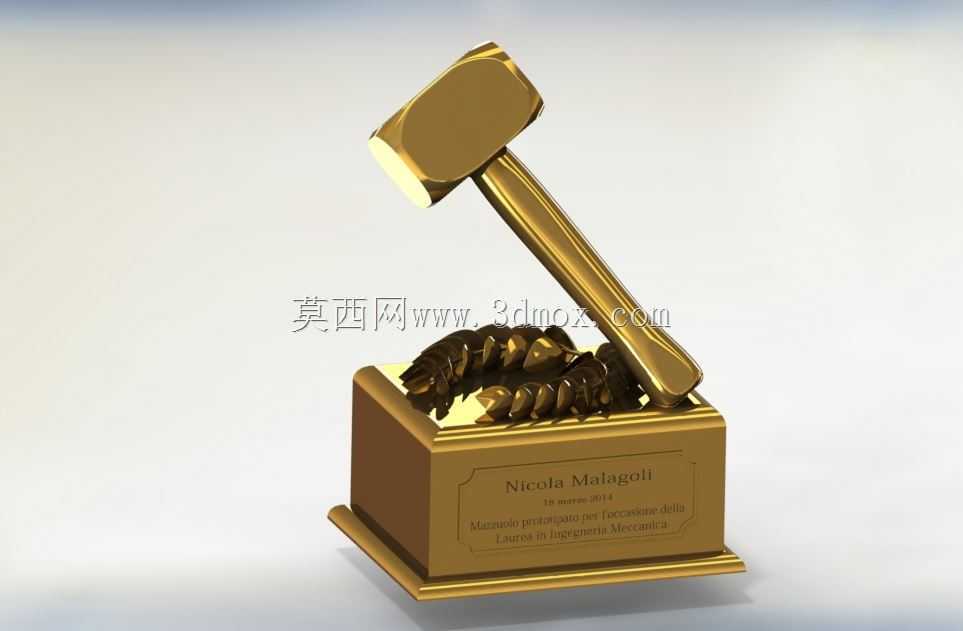

　　金槌与底座的装配定位销直径为4mm，插入深度为6mm，装配时只需要在定位面涂抹少量粘接剂即可完成固定，不需要复杂的工装辅助，个人用户通过桌面级FDM3D打印机就可以完成制作，打印完成后只需要简单去除支撑、打磨表面就可以进行后处理上色，金色部分可以通过电镀、喷金漆、贴金箔等多种方式实现，底座部分可以根据需求做木质纹理、哑光黑等不同的表面效果。在结构细节处理上，所有的棱边都做了R0.5-R1mm的圆角处理，既符合增材制造的工艺要求，避免应力集中导致的部件断裂，也提升了整体的精致感，不会出现生硬的直角割手的问题；金槌倾斜放置的角度经过多次调整，最终确定为与水平面呈32度夹角，这个角度下从正面观看时金槌的形态展示最完整，

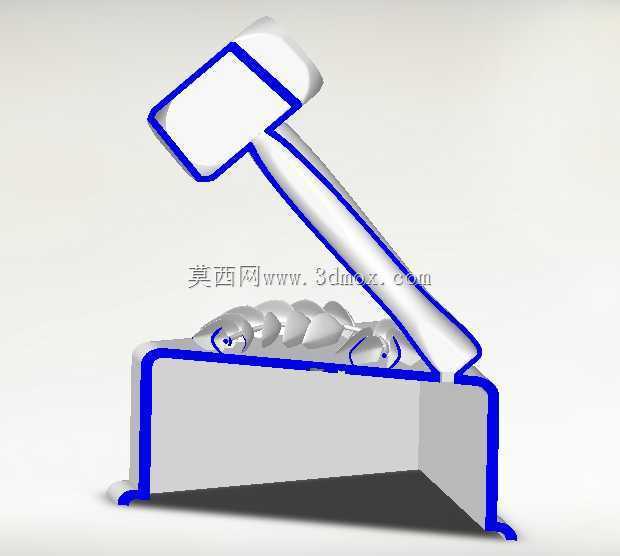

　　同时重心不会超出底座的支撑范围，保证陈列稳定性。考虑到3D打印的层纹问题，在建模时所有的曲面都做了G1连续处理，减少曲面拐点，降低后期打磨的工作量，即使是0.2mm层厚的打印设置，也能通过简单的打磨获得光滑的表面效果；部件之间的装配间隙预留了0.2mm，适配PLA、ABS、光敏树脂等不同3D打印材料的收缩率，不会出现装配过紧或者间隙过大的问题。这类荣誉摆件的设计不同于功能性机械零件，不需要考虑动态载荷、运动配合精度，但对形态的意象表达、陈列的实用性、生产的便捷性有更高的要求，在建模过程中需要平衡造型美感与工艺可行性，不能为了追求极致的细节而忽略实际制作的难度，也不能为了方便制作而简化掉核心的造型特征，最终的成品既要能准确传递学术荣誉的庄重感，也要能让普通制作者通过常见的3D打印设备完成制作，实现纪念载体的实物落地。
