塑料袋批量封装台式气动热封设备

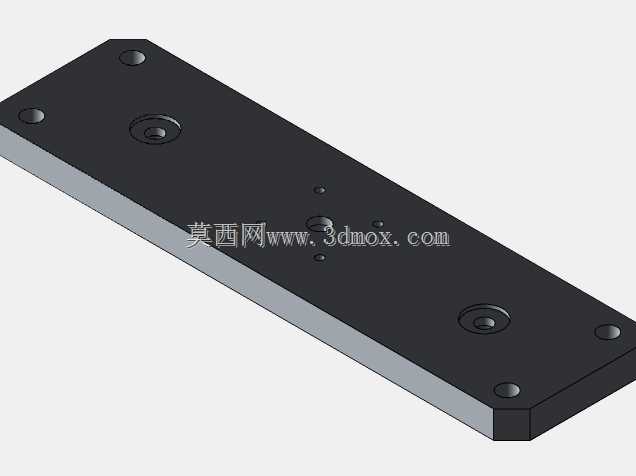

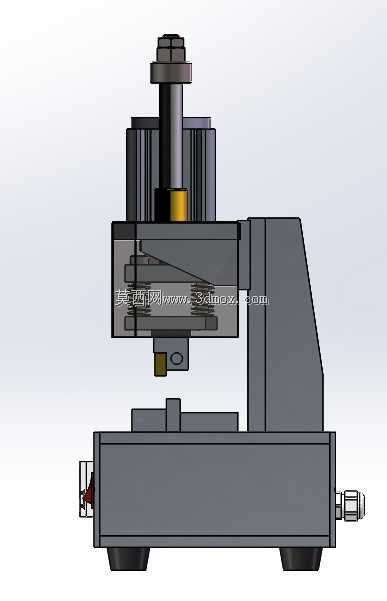

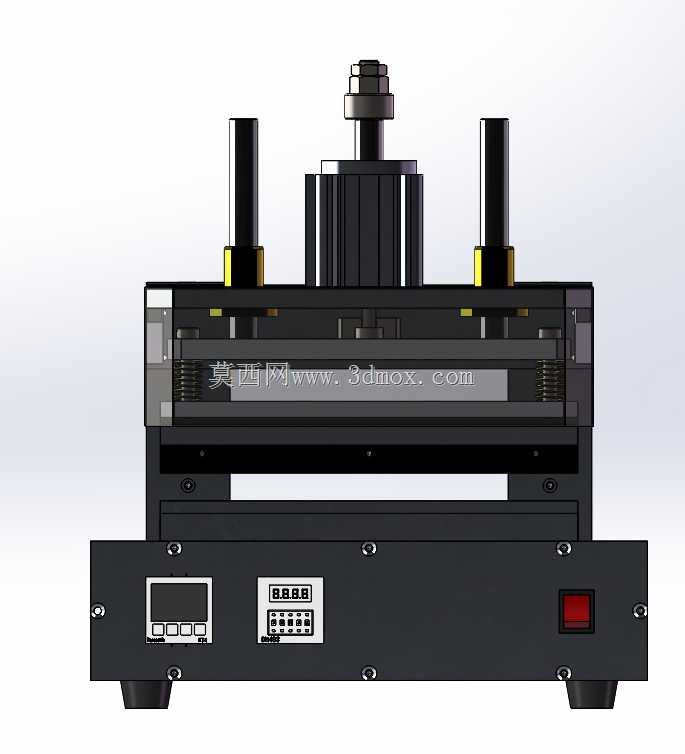

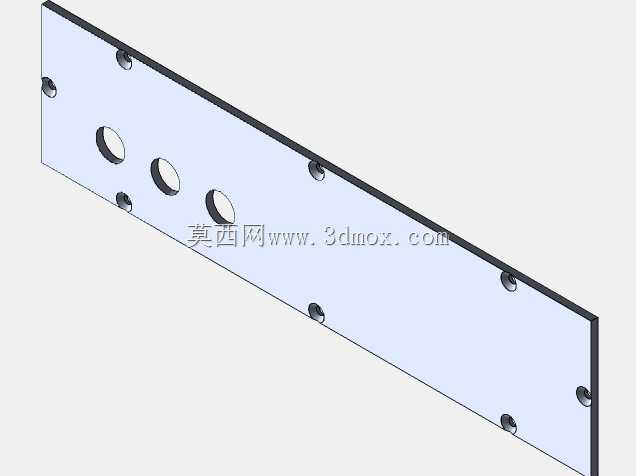

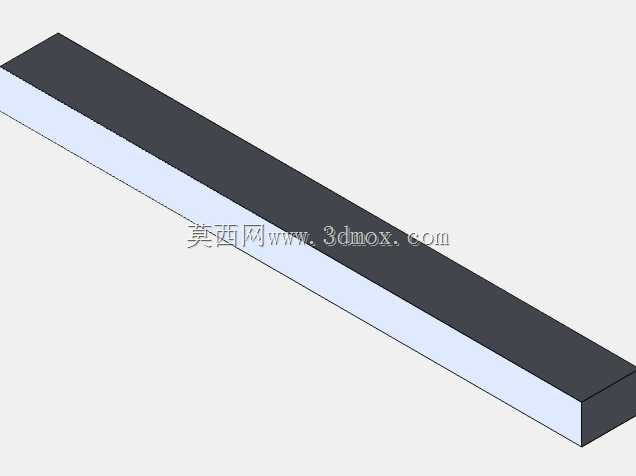

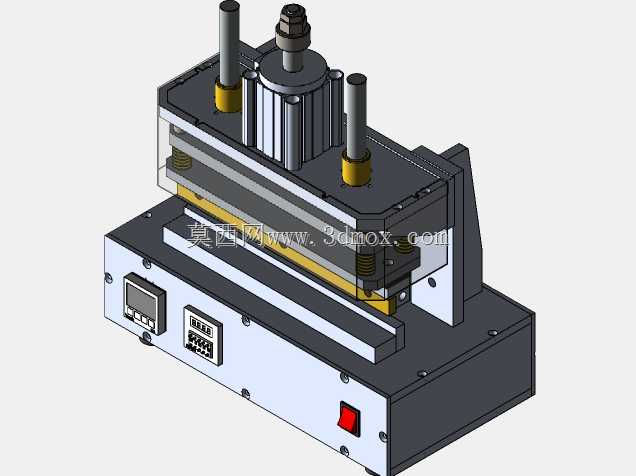

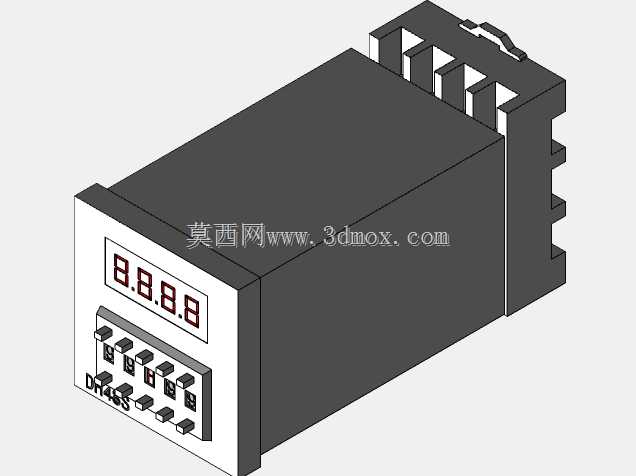

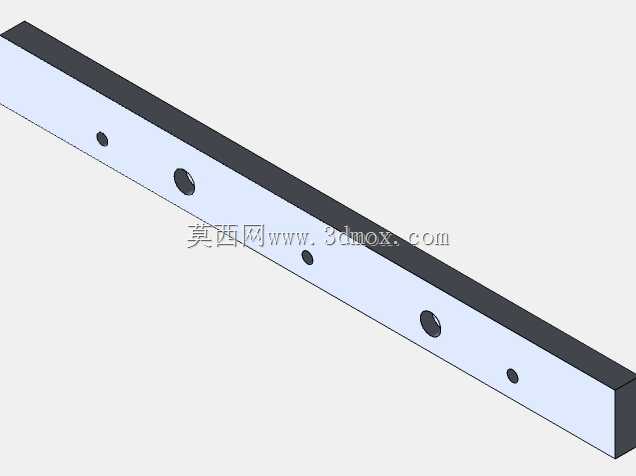

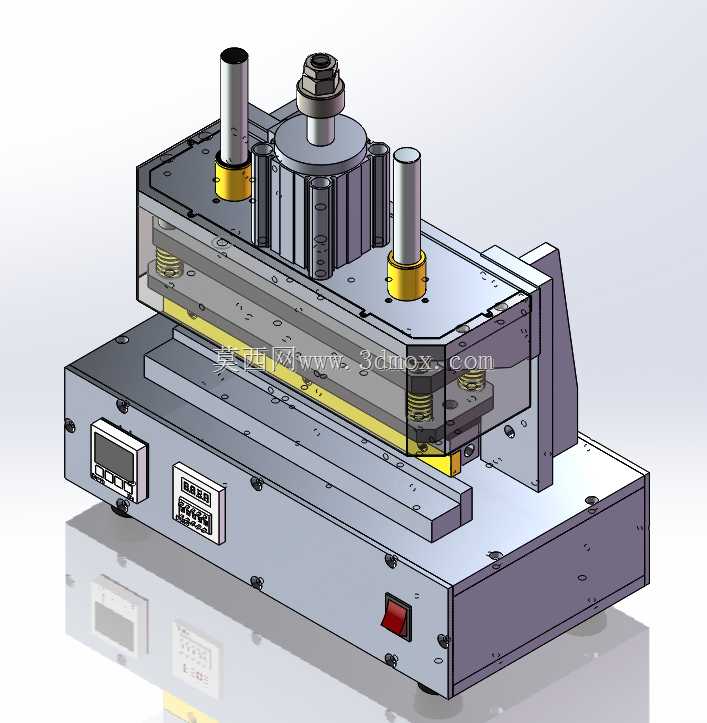

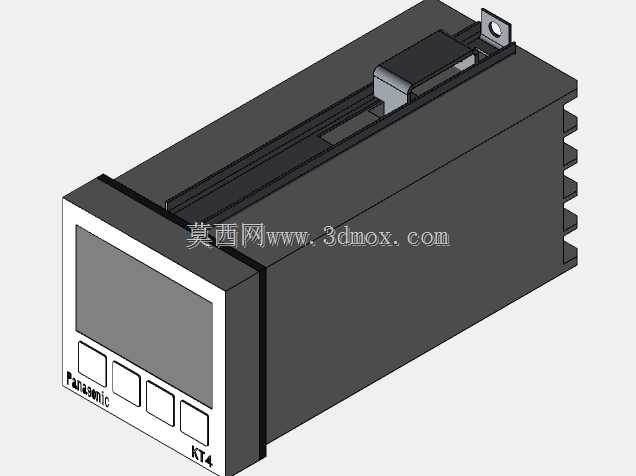

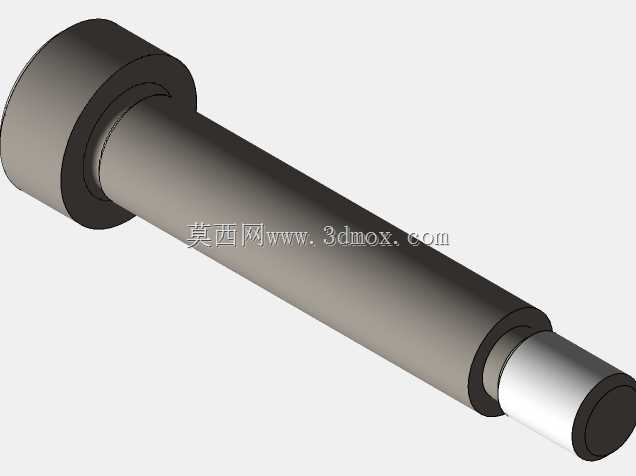

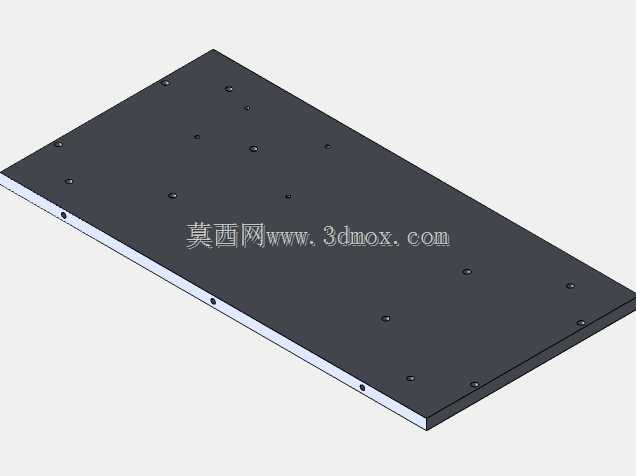

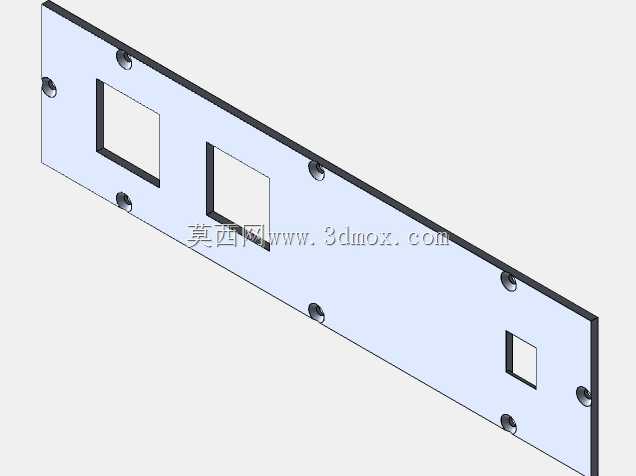

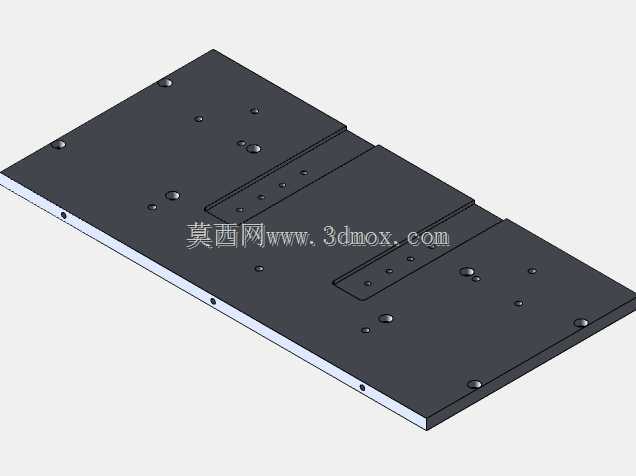

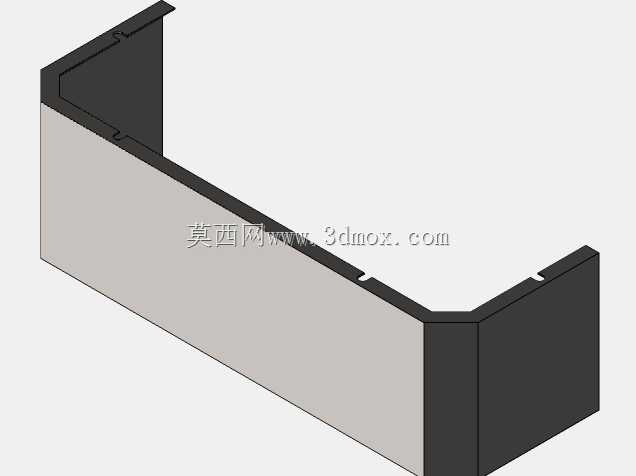

做这款设备的三维结构时，最先敲定的是底部机架的安装边界，整体采用台式落地布局，底座长宽控制在常用操作工位适配的尺寸范围内，预留了电控元件的安装腔，侧面嵌入船型开关、温控调节模块与计数显示单元，所有外露操作件的高度都符合站立操作的人机工程要求，避免操作人员长期作业产生肢体疲劳。建模初期先从热封执行组件入手，上压合模组采用双导柱导向结构，搭配中部的气动执行元件提供压合力，导柱与安装板之间加装线性衬套降低往复运动的磨损，压合面的热封条采用平行度校准设计，保证整段封口压力均匀，不会出现局部封合不牢或者过熔烫穿的问题。下压合工位设置了可微调的定位挡边，能适配不同宽度规格的塑料袋进料定位，针对小批量多规格的生产场景，挡边的调节采用手拧螺丝锁紧结构，不需要额外工具就能快速切换生产规格。设备的热封温度控制回路在建模时同步预留了传感器安装位，温控探头紧贴热封条安装，能实时反馈封合温度，配合底座上的数显温控模块，可根据不同厚度的塑料膜材调整封合温度参数，适配PE、PP等常见热封包装材料的封装需求。建模过程中先绘制整体布局草图，确定各组件的相对位置与运动行程，避免压合过程中出现结构干涉，之后逐个拆分零件建模：先做底座的钣金折弯件，预留螺丝过孔与元件安装孔位，再搭建导柱安装的立板支撑结构，之后装配上压合板的弹簧缓冲组件——弹簧的作用是在压合瞬间提供柔性缓冲，避免刚性压合冲击损坏膜材或者热封条。气动元件的安装位做了同轴度校准，保证活塞杆输出的压力垂直作用在压合面中心，不会出现偏载导致的封口歪斜。设备的电控部分全部集成在底座腔体内部，外部走线全部隐藏在结构缝隙内，既避免生产过程中物料剐蹭线路，也让整机外观更整洁。实际应用场景多在小型包装加工车间、零配件分装工位，能完成塑料袋的连续批量热封作业，相比手持热封工具，压合力度、封合时间一致性更高，封口的密封性能稳定，单批次作业的效率能提升数倍。建模完成后做了全局干涉检查，验证导柱的上下行程范围，确认压合到最低位置时热封条刚好贴合下工位的封合面，同时预留了热封条的更换空间，后期维护时不需要拆解整机就能快速更换损耗的封合条与加热元件。
