瓶装饮品生产线分瓶送料螺旋输送构件

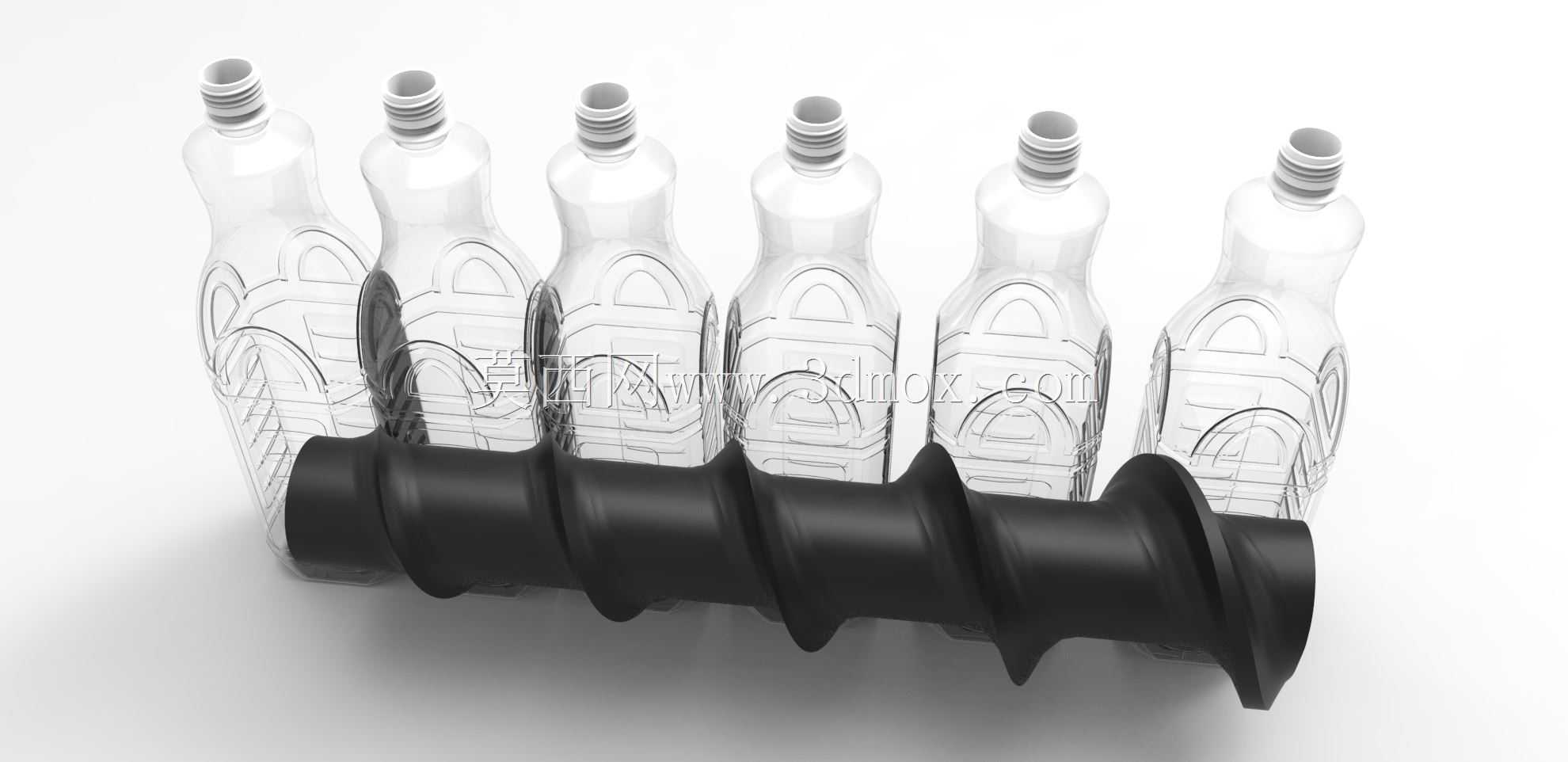

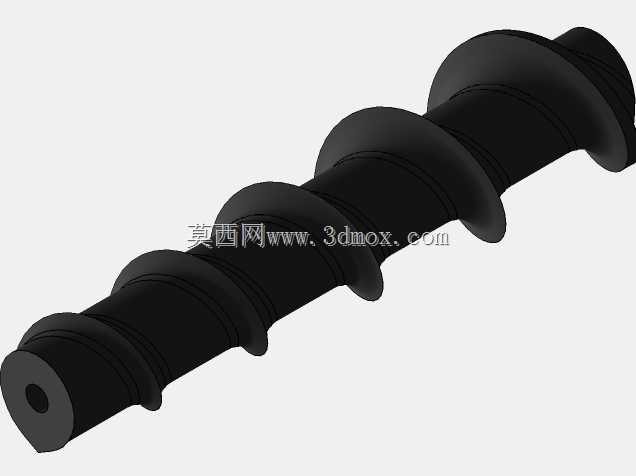

在瓶装饮品、日化瓶装产品的高速灌装生产线上，这类螺旋分瓶构件是衔接进瓶输送段与灌装、贴标工位的核心配套零件，日常作业时，前端输送线送来的零散瓶体进入螺旋槽位后，会被等距分隔开，按照固定节距逐个输送到后续工位的卡瓶位，避免多瓶堆叠、卡滞导致的生产线停机，适配PET瓶、玻璃瓶等多种圆柱类瓶装容器的等距送料需求，在每分钟数百瓶的高速产线上，这类构件的曲面顺滑度直接影响瓶体输送的稳定性，若螺旋曲面存在拐点或者粗糙度不达标，很容易刮花瓶身标签甚至挤变形空瓶。做这个构件的三维建模时，首先要确认对应产线的瓶身直径、瓶型轮廓，先绘制螺旋的基准路径，螺旋的导程要匹配产线的输送节拍，不能出现导程突变导致的瓶体速度骤变，螺旋的外径要贴合护板的安装间隙，单边预留1.5mm的活动余量避免运转时剐蹭两侧护板，两端的轴径要匹配设备的安装轴承位，轴端要预留键槽位置来和驱动电机的输出端连接，螺旋的工作段槽型要做和瓶身贴合的圆弧过渡，不能用直角槽，防止卡瓶。建模时先绘制螺旋的中心线，用扫描特征做出螺旋主体的基础轮廓，再对槽口边缘做R2的圆角处理，两端的进出瓶位置要做导向锥面，让瓶体能顺畅滑入螺旋槽内，不会在进瓶端出现撞瓶问题，最后对两端的安装轴做同轴度校验，确保螺旋整体的回转精度控制在0.1mm以内，避免高速运转时出现跳动。这类构件通常安装在灌装机进瓶端、贴标机进瓶工位，和两侧的导向护板配合使用，安装时要保证螺旋的中心高度和输送链板的高度差匹配瓶身重心位置，通常让螺旋接触瓶身的中下部位置，避免输送时瓶体倾倒，不同瓶型更换时只需要更换对应槽型的螺旋构件就能完成产线快速换型，不需要改动整体输送架体，是瓶装包装产线上换型频率较高的易损配套构件。建模过程中要反复校验螺旋槽的间距一致性，每一圈槽的间距误差不能超过0.2mm，否则会出现后续工位的卡爪对位不准，导致抓瓶失败，还要核算螺旋的壁厚，在保证结构强度的前提下尽量做轻量化处理，降低驱动电机的负载，轴端和螺旋主体的衔接位置要做加强筋过渡，避免长期运转出现应力断裂。
