台式电脑轴流散热冷却风扇结构设计

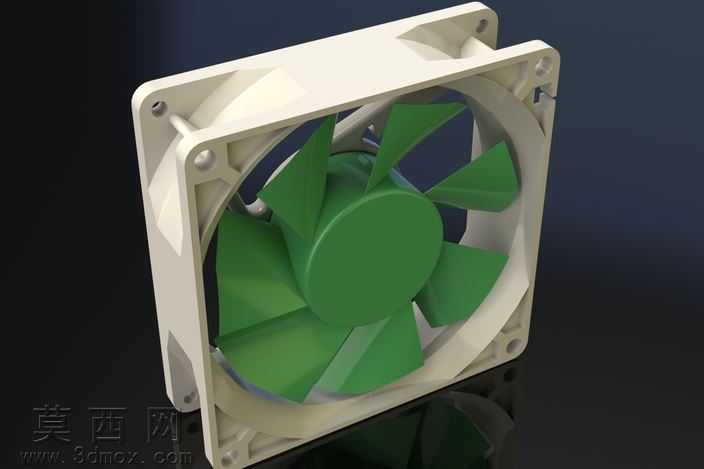

本作品为台式电脑用轴流散热冷却风扇的三维建模设计，整体采用标准方形安装外框搭配七叶后倾式轴流叶轮的经典风冷结构，建模过程严格遵循消费级PC散热配件的通用安装尺寸规范，外框四角预留标准安装孔位，孔位间距、边框厚度、整体长宽高参数均匹配常规机箱散热位、CPU风冷散热器的安装适配要求，可直接用于后续散热模组的装配验证。建模阶段首先完成外框主体的特征搭建，通过拉伸、拔模、圆角等基础特征构建外框的方形基体，对框体边角做圆弧过渡处理避免应力集中，同时在框体内侧设计与叶轮匹配的导流弧面，减少气流进出风侧的紊流损耗；叶轮部分采用曲面建模方式完成叶片构型，每片叶片根据轴流风机的气动需求设计合理的安装倾角与叶型弧度，叶片与中心轮毂做一体化平滑过渡，轮毂中心预留轴孔装配位，可匹配常规风扇电机的转轴安装尺寸。材质与渲染环节针对实物的材质特性做了精准还原：外框部分采用哑光米白色阻燃ABS塑料材质，调整材质的粗糙度、反射参数模拟注塑件的细腻磨砂质感，还原注塑成型外壳的真实视觉效果；叶轮部分采用亮绿色半哑光PP塑料材质，适当调整材质的色彩饱和度与光泽度，匹配消费级散热风扇常用的彩色叶轮外观表现；渲染场景采用深色反光台面作为承载，通过三点布光方案突出模型的结构轮廓与材质细节，阴影柔和自然，清晰展现外框的安装结构、叶片的曲面形态与整体装配关系。设计思路围绕课业设计的验证需求展开，在保证结构符合实际生产逻辑的前提下，简化了内部电机绕组、驱动电路板等非核心外观结构，重点突出风扇的外部装配特征与气动外形结构，既满足三维建模课业的模型完整性要求，也可作为基础风冷部件用于电脑散热系统的装配演示、风冷散热原理的教学展示，模型结构规整无冗余特征，各部件之间的装配间隙合理，符合常规散热风扇的实际生产装配逻辑。
