腰形沉孔双层叠式固定夹结构设计

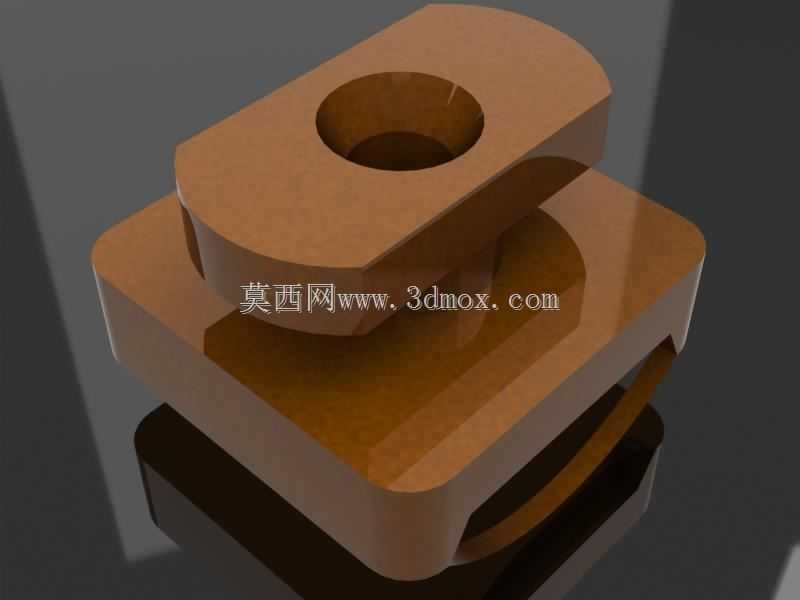

　　这类叠式腰形固定座常被用在工装夹具的定位模块、输送线侧边的附件安装位、小型设备的内部走线固定点位上，日常做设备改造时经常会碰到需要在有限安装空间里同时完成两个方向限位固定的需求，这种双层叠合的结构刚好能适配这类场景。从结构设计逻辑来看，上下两层的腰形块做了错位叠放，中间的弧形让位槽是为了避开安装面的凸起筋位或者相邻零件的边角，避免安装时出现干涉，上层的中心沉孔是用来容纳内六角螺栓的头部，安装后螺栓头不会突出零件表面，不会剐蹭到周边运动的部件，也能减少积尘积屑的问题。做结构建模的时候，腰形块的圆角处理是重点，所有外露棱边都做了R角过渡，一方面是消除加工后的锐边，避免装配时划伤操作人员，另一方面也能减少应力集中，

　　在设备长期运行产生振动的工况下，不会因为棱边应力集中出现开裂的问题。安装边界上，下层腰形块的底面是完全贴合安装基准面的设计，接触面积比普通圆形固定座更大，锁紧螺栓后单位面积的压强更小，不会在铝型材或者薄钣金安装面上压出凹痕，固定的稳定性更好。实际选型使用的时候，要注意上层沉孔的深度要匹配所选螺栓的头部高度，保证螺栓锁紧后头部完全沉入沉孔内，中间的让位槽宽度要比需要避让的零件单边大0.5到1毫米，留出装配公差余量，避免因为零件加工误差导致装不上的问题。这类固定件不需要做复杂的受力计算，只要安装时螺栓锁紧扭矩符合常规紧固件的扭矩要求，就能满足普通工况下的固定需求，在小型自动化设备、非标工装、检测治具里的应用非常广泛，建模时把安装贴合面的平面度公差控制在合理范围，就能保证安装后的固定精度，不会出现固定件歪斜的问题。
