多组增压单元集成式撬装管路系统

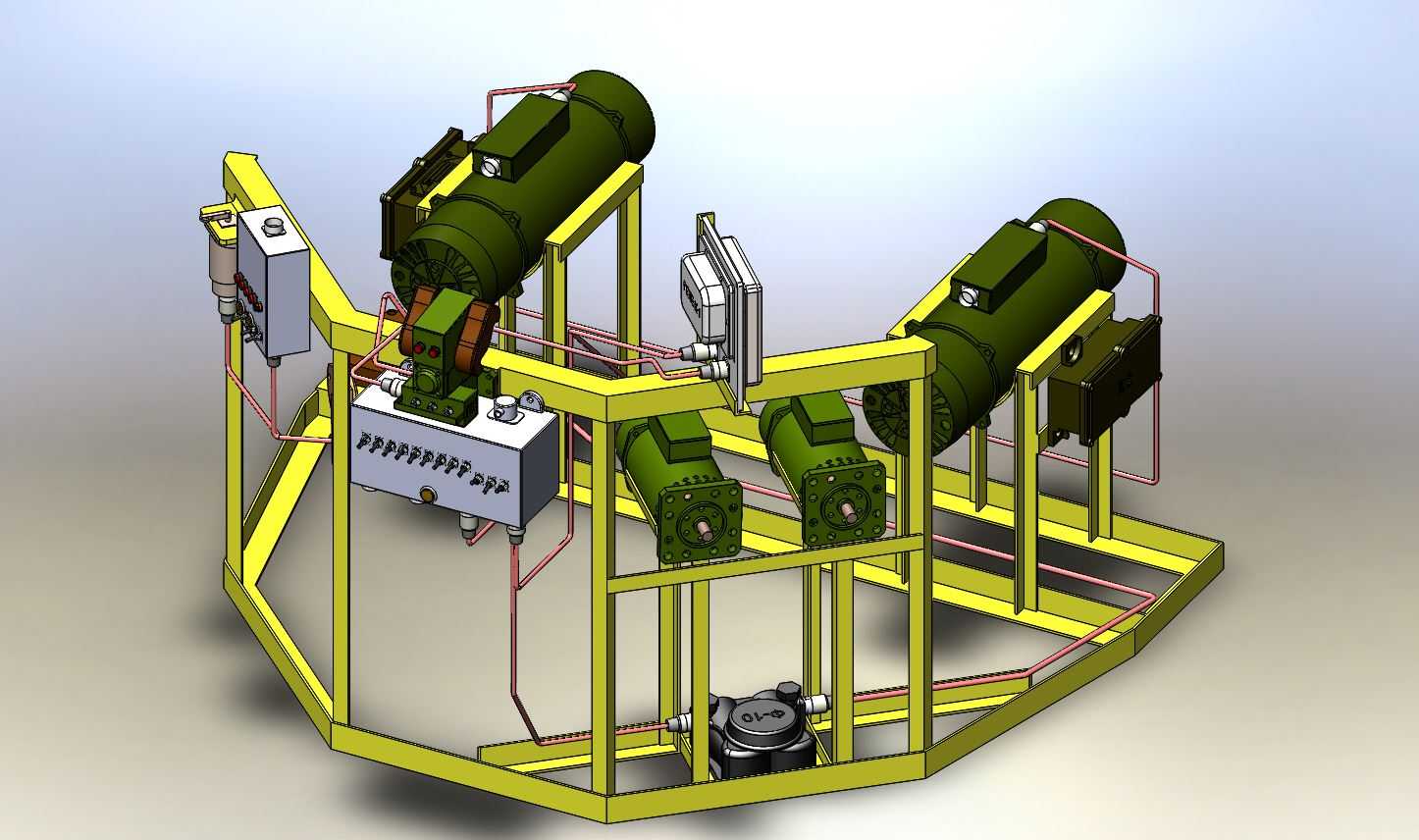

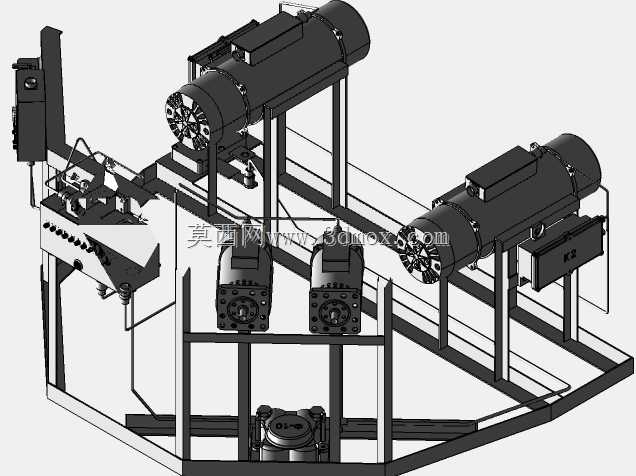

　　这套集成式撬装增压管路单元，多应用在车间集中供气改造、中小型生产线气压补压、试验台架气源稳压这类场景，不少需要稳定高压气源但又不想单独布设分散增压装置的产线，都会优先选这类集成撬装结构。从实际使用逻辑看，它把两套大排量增压缸、两组辅助增压泵、气源处理三联件、控制气阀组、管路走线全部整合在同一个焊接式型钢机架上，现场安装只需要对接总进气口和总出气口，不用再单独做元件排布和管路配接，能大幅缩短现场施工周期。设计阶段首先考虑的是安装边界，整体机架采用多边形切角的框架结构，底部预留了叉车孔位，不管是车间内移位还是跨区域转运都不需要额外做吊装工装，机架的支腿高度统一预留了120mm的地面间隙，方便后期清理底部积尘和排查底部管路渗漏点。

　　元件排布上做了操作侧的分区设计，控制气阀组和气源处理件全部布置在机架靠近操作通道的一侧，日常调压、排水、阀件切换都不需要探身到机架内部，增压主缸则沿机架纵向对称布置，重量分布均匀，不会出现单侧偏重导致的机架变形问题，管路全部采用硬管弯折加卡套接头连接，相比软管排布更整齐，长期运行下不会出现软管老化爆裂的问题，走线全部沿机架型钢的内侧布置，外部没有突出的管路，避免车间转运工件时刮碰损坏管路。从功能特性上看，双主增压缸的配置可以实现一用一备的运行模式，单缸维护时不需要整套系统停机，辅助增压单元可以在主缸保压阶段做小流量补压，减少主缸的频繁启停，延长密封件的使用寿命，机架上预留的电磁阀安装位，可以直接对接产线的PLC控制信号，

　　实现气压的自动调节和压力异常报警。设计过程中还做了振动抑制处理，每个增压元件和机架的连接位置都加了橡胶减震垫，避免设备运行时的振动传递到机架产生共振，管路的固定卡子全部间隔300mm布置，长管路段还做了U型弯的热胀冷缩补偿，避免长期温度变化导致管路接头松动。
