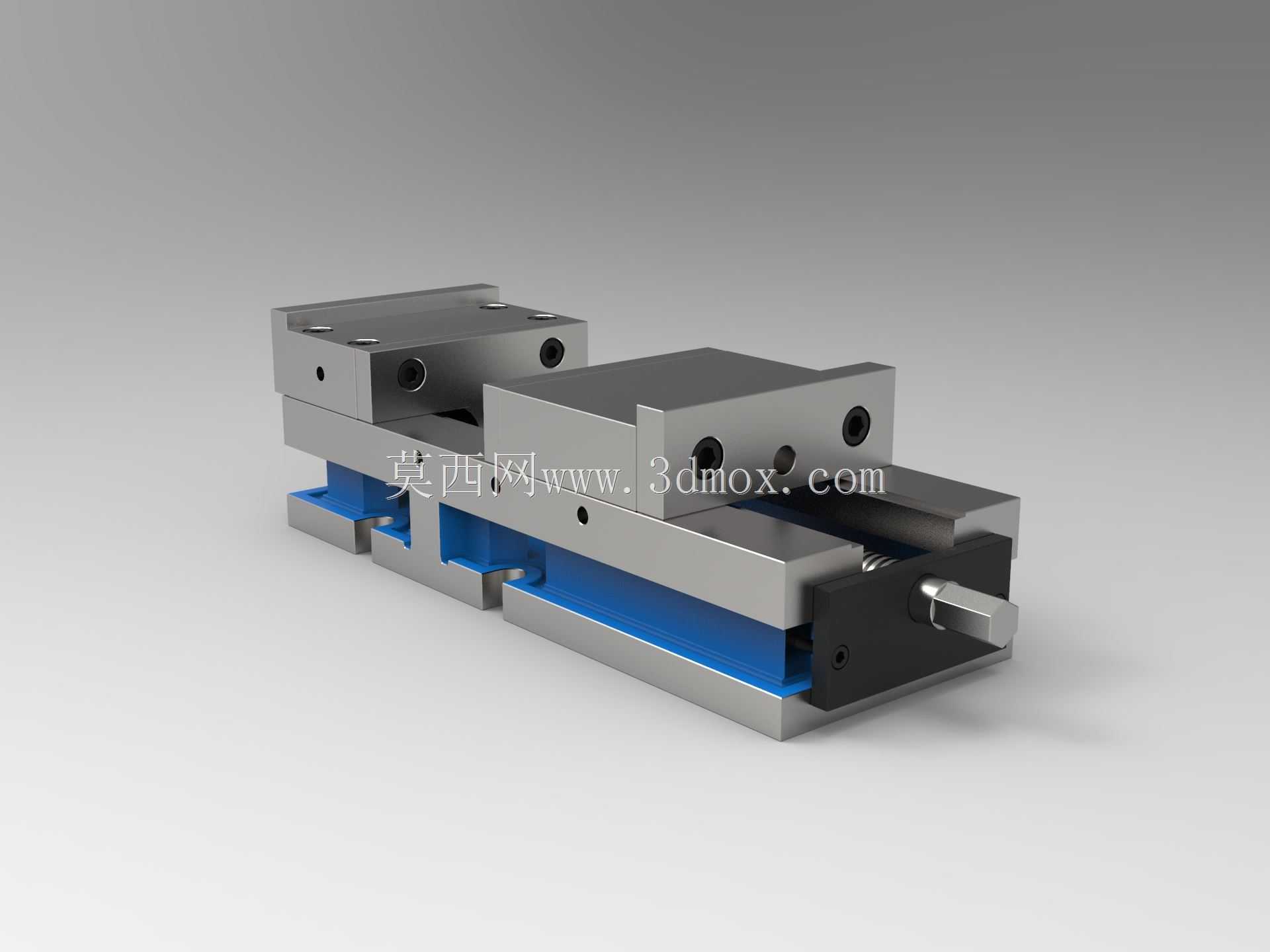

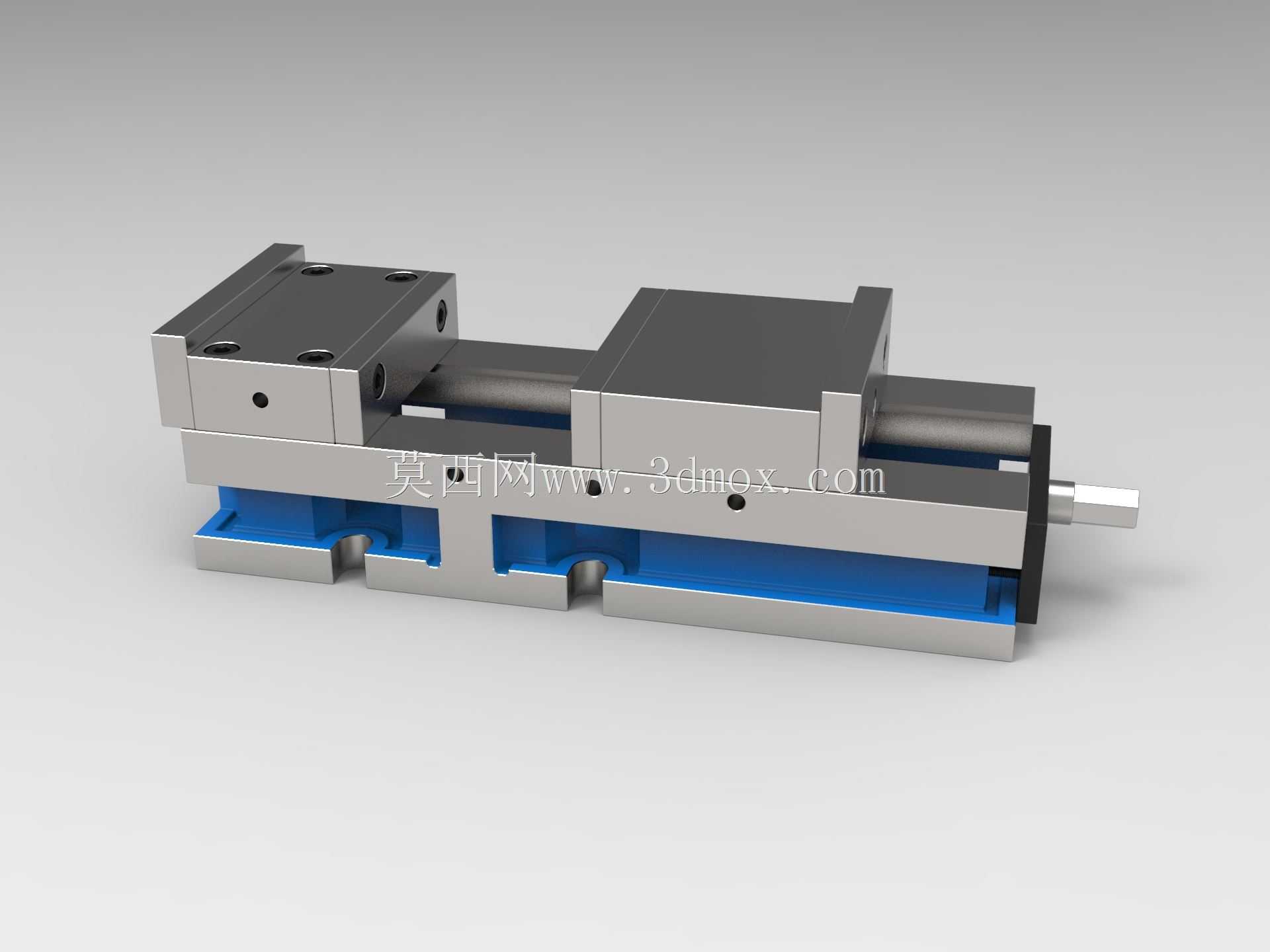

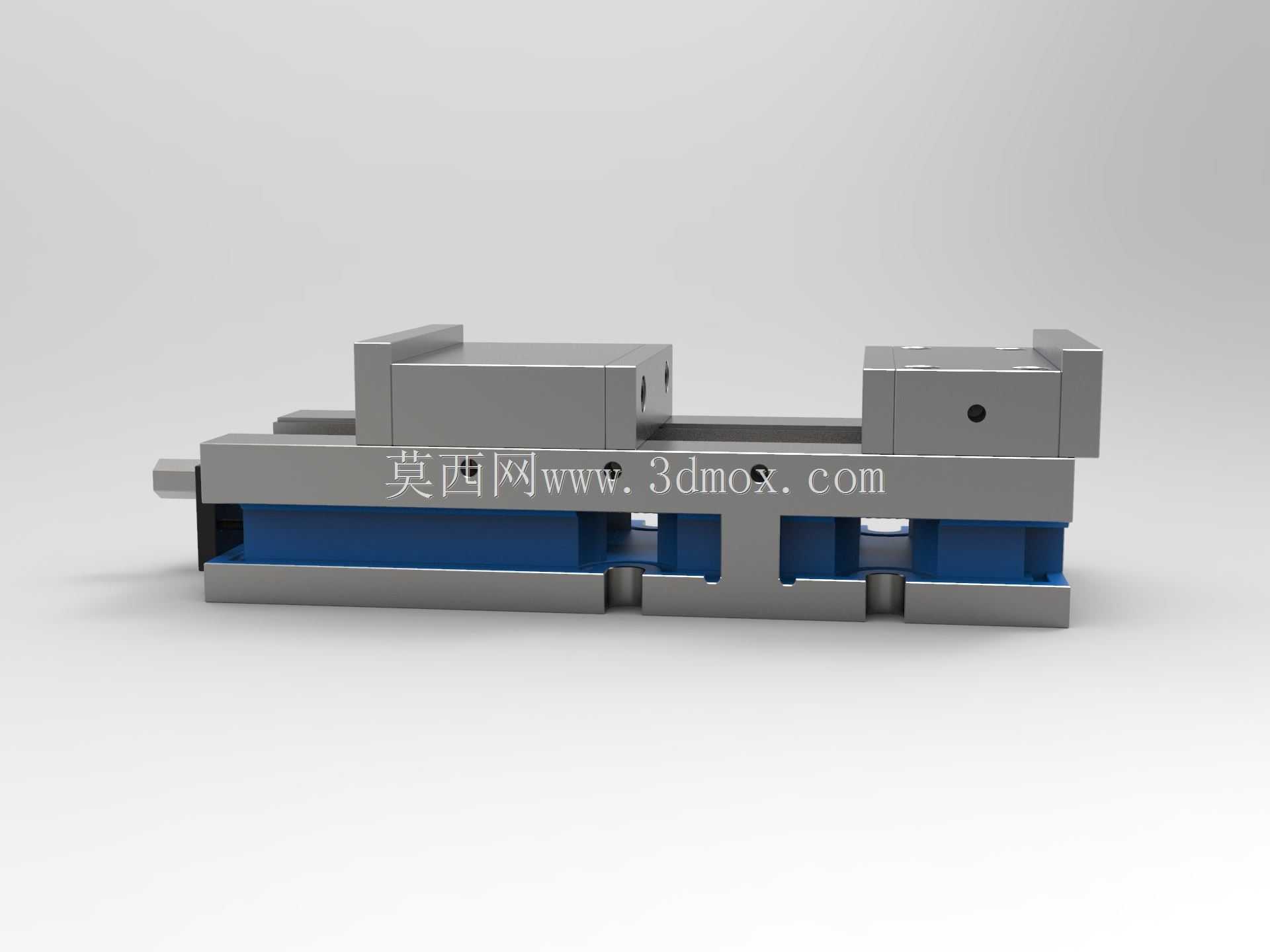

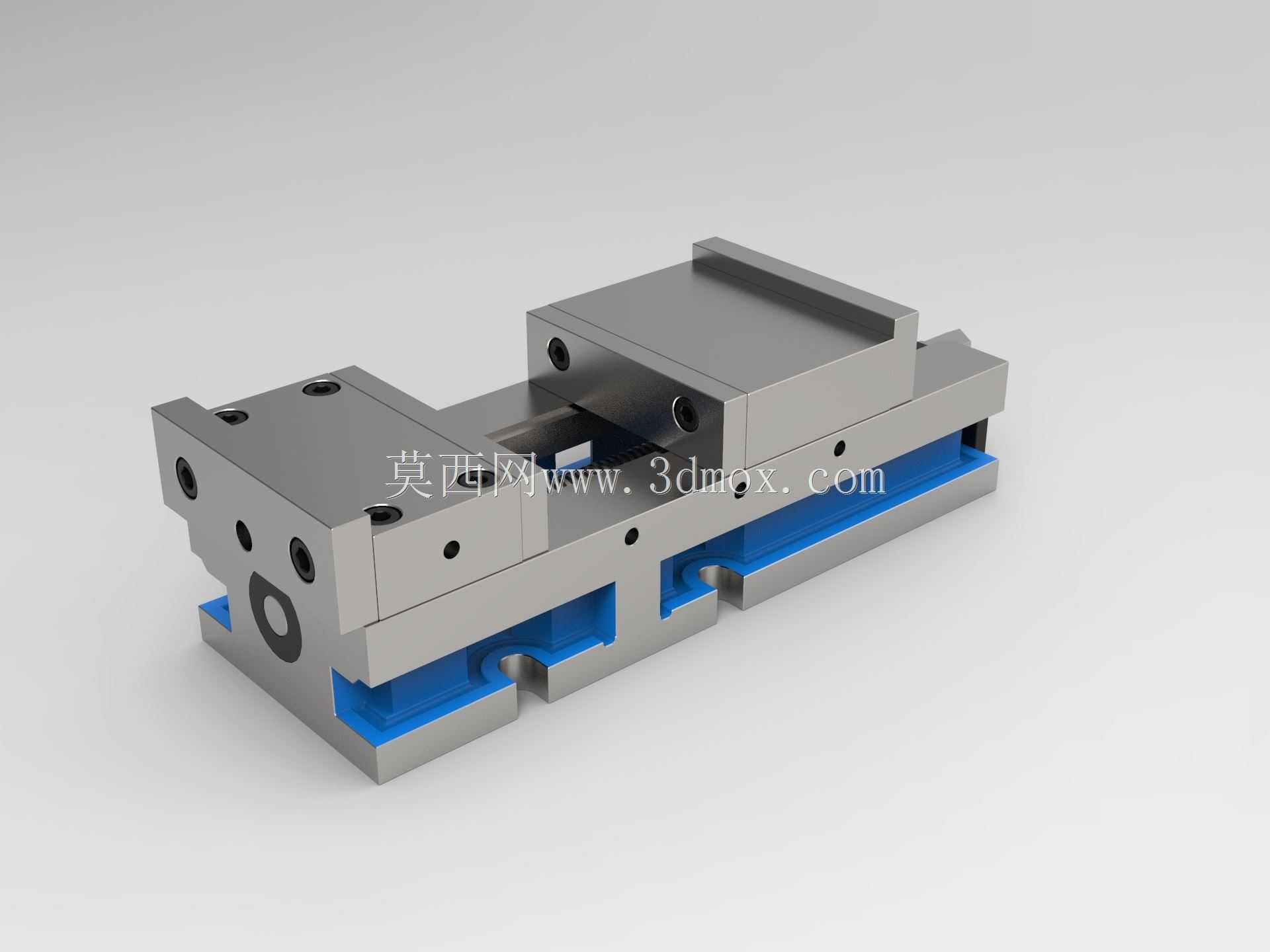

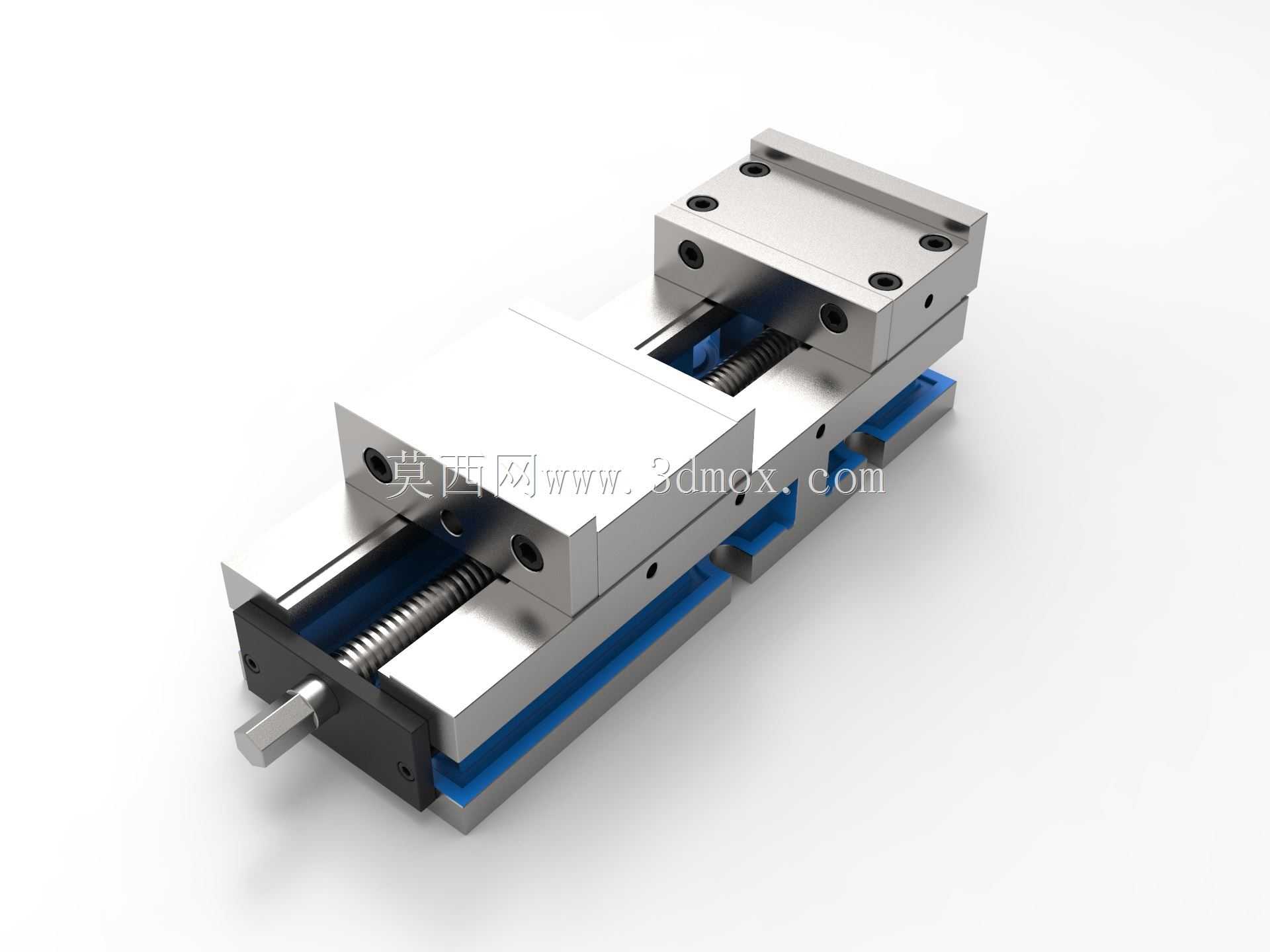

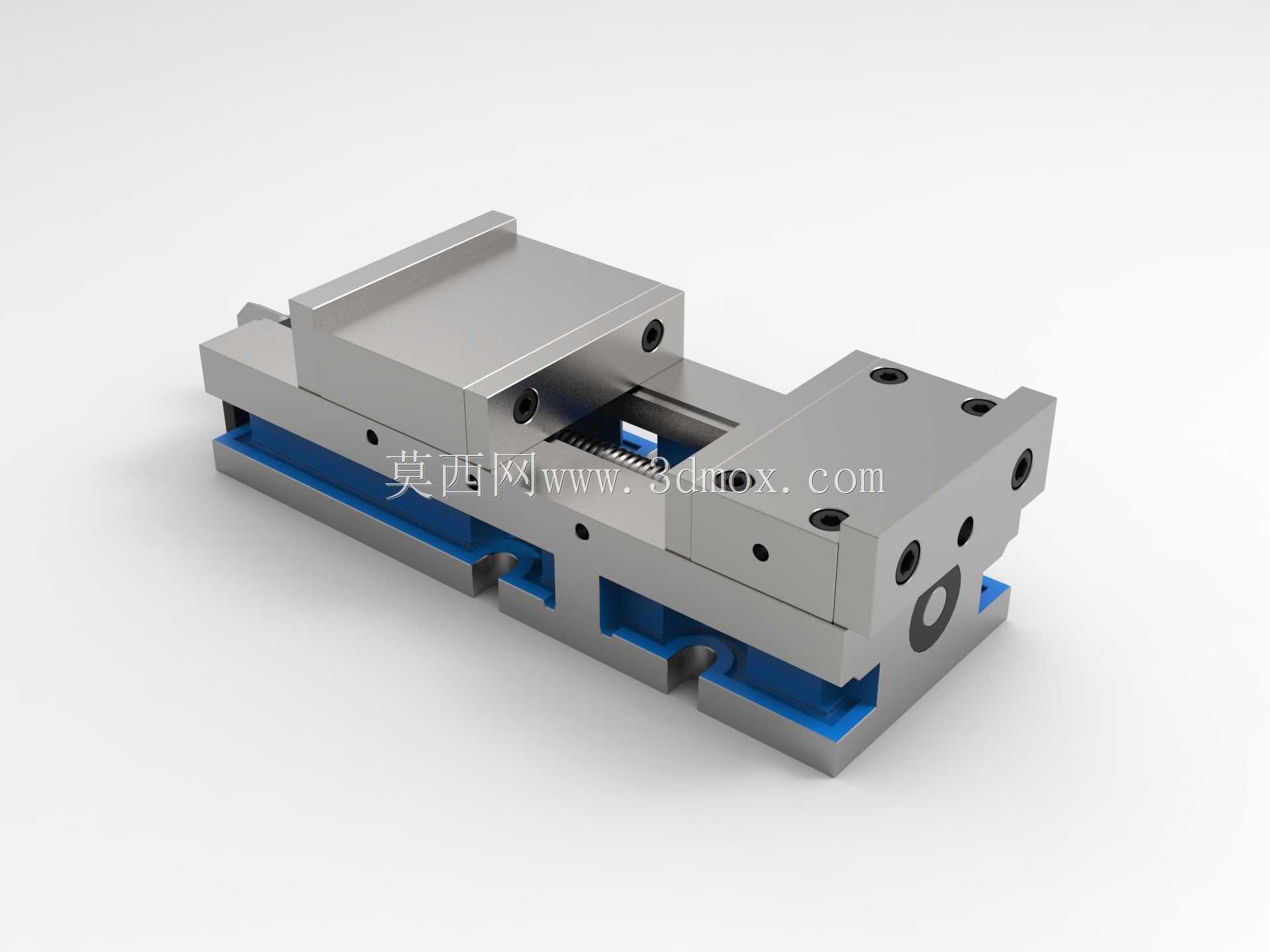

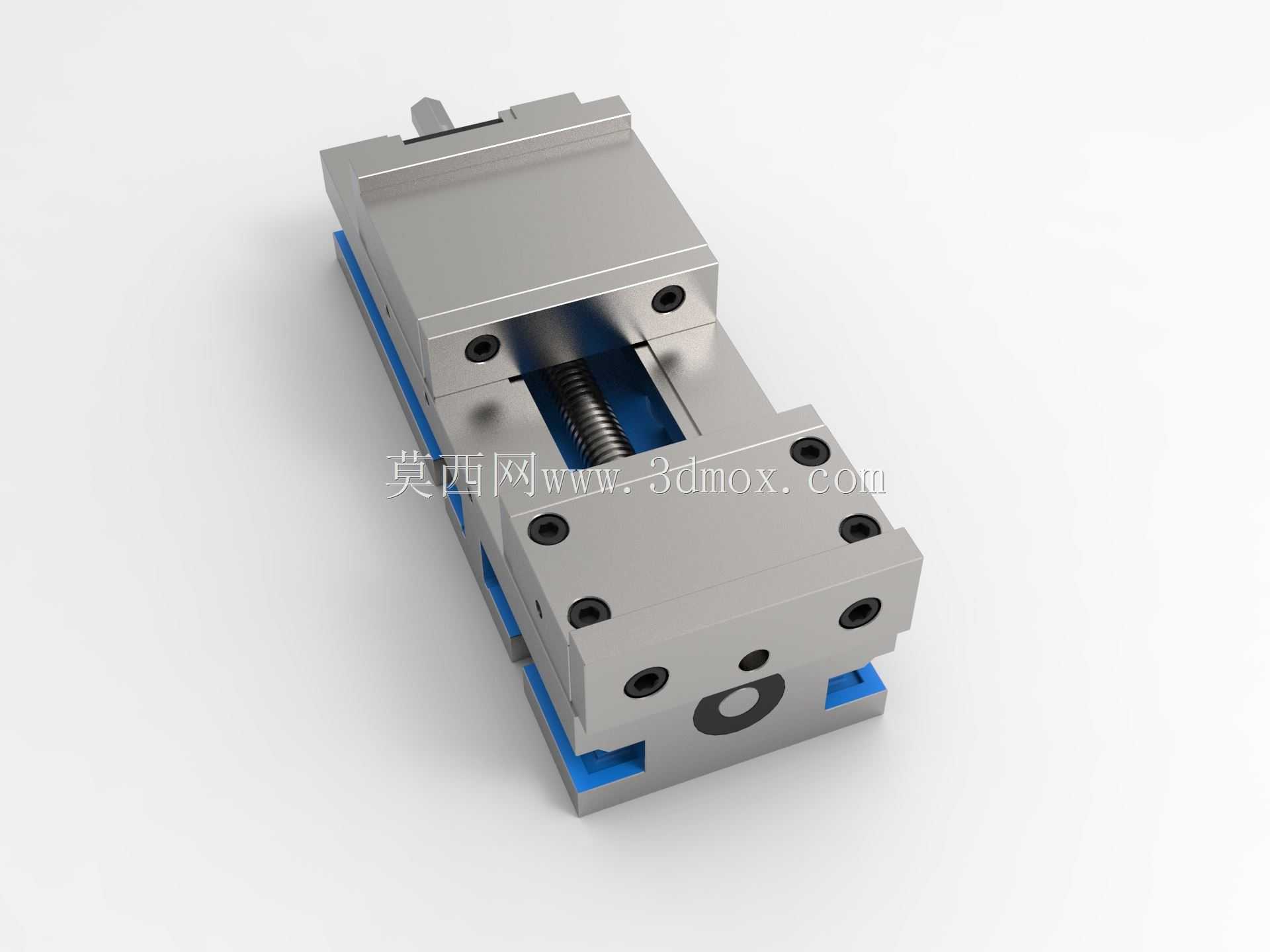

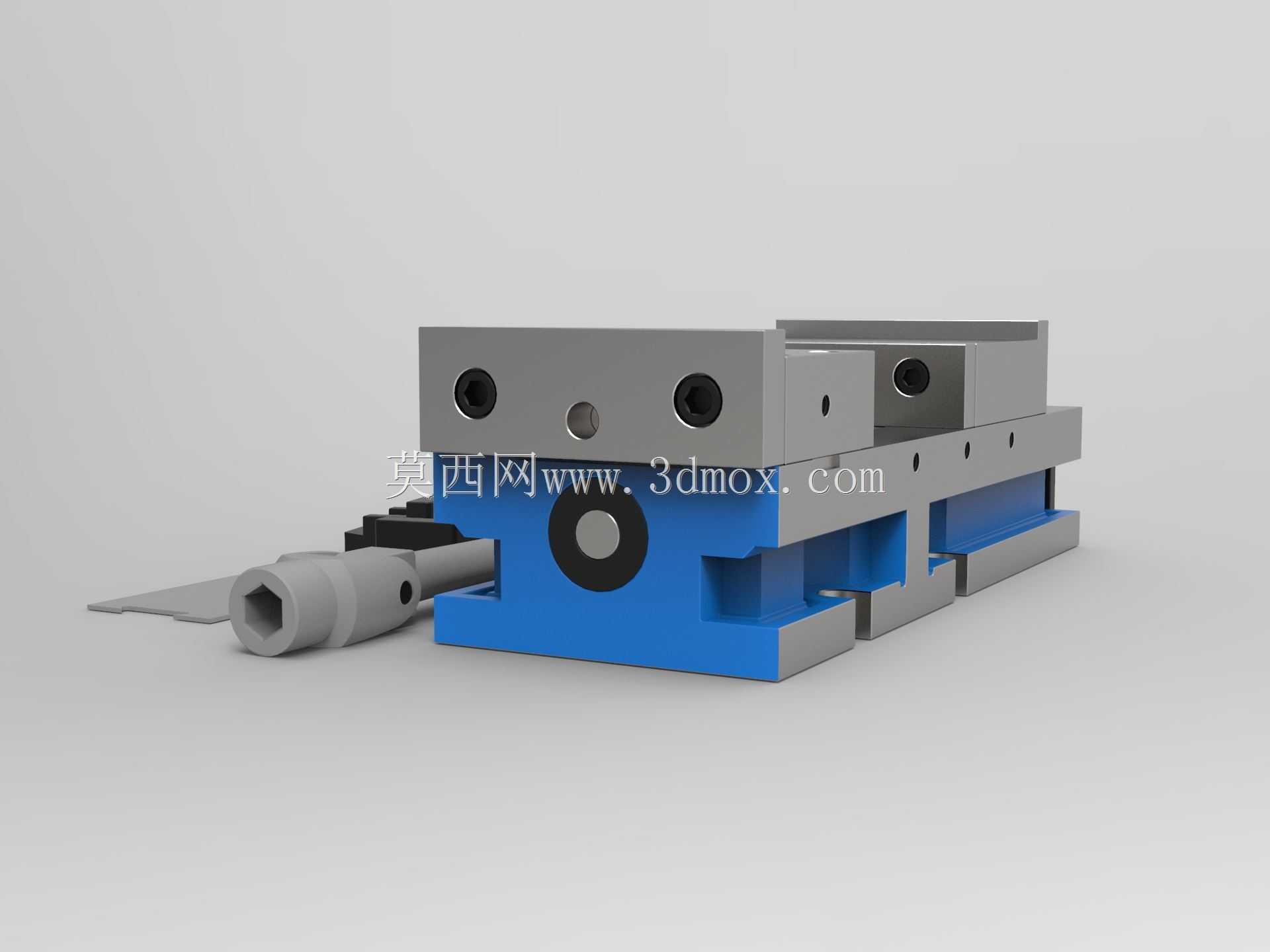

高精密机用HVV-6液压式超级虎钳结构

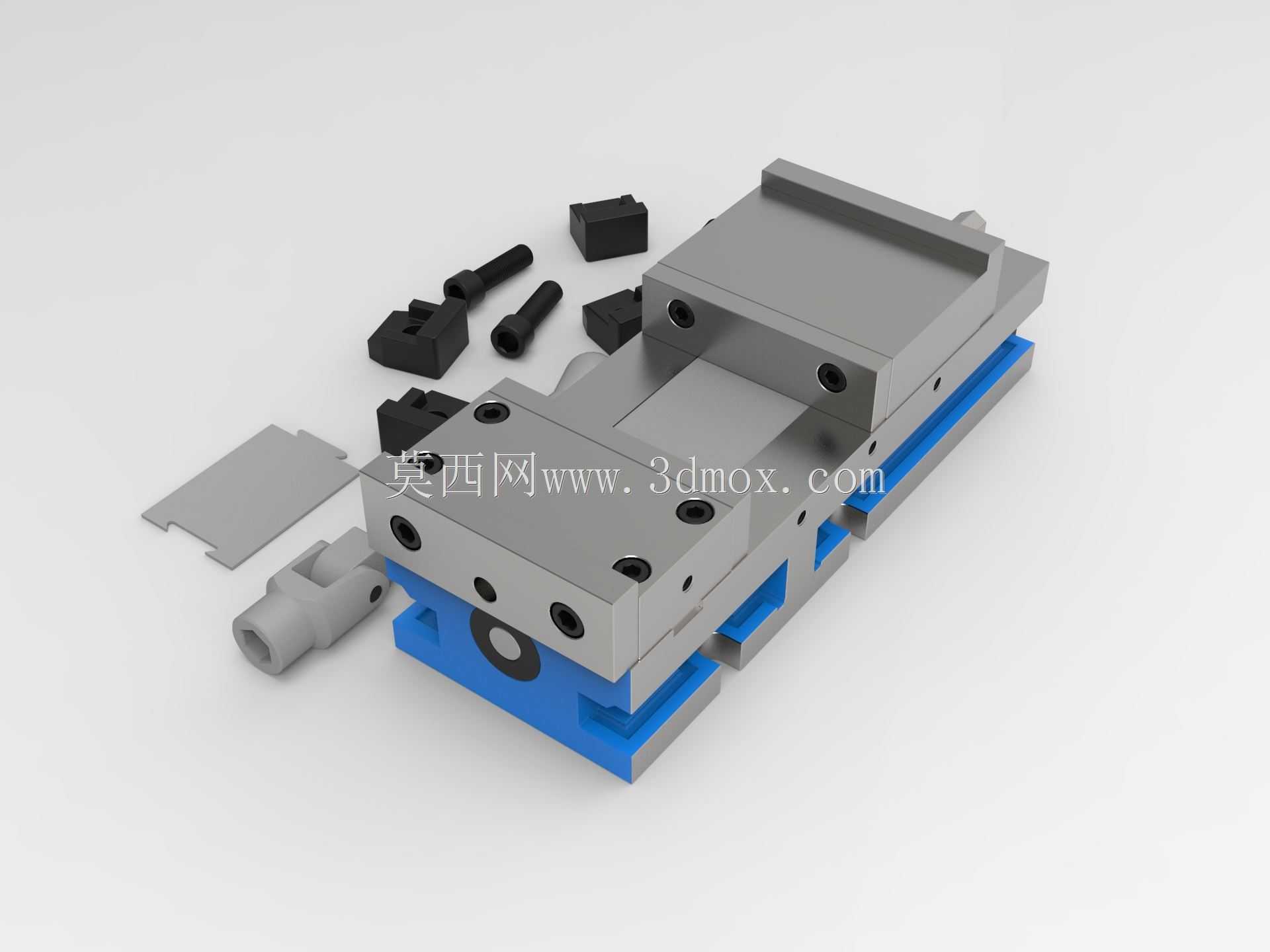

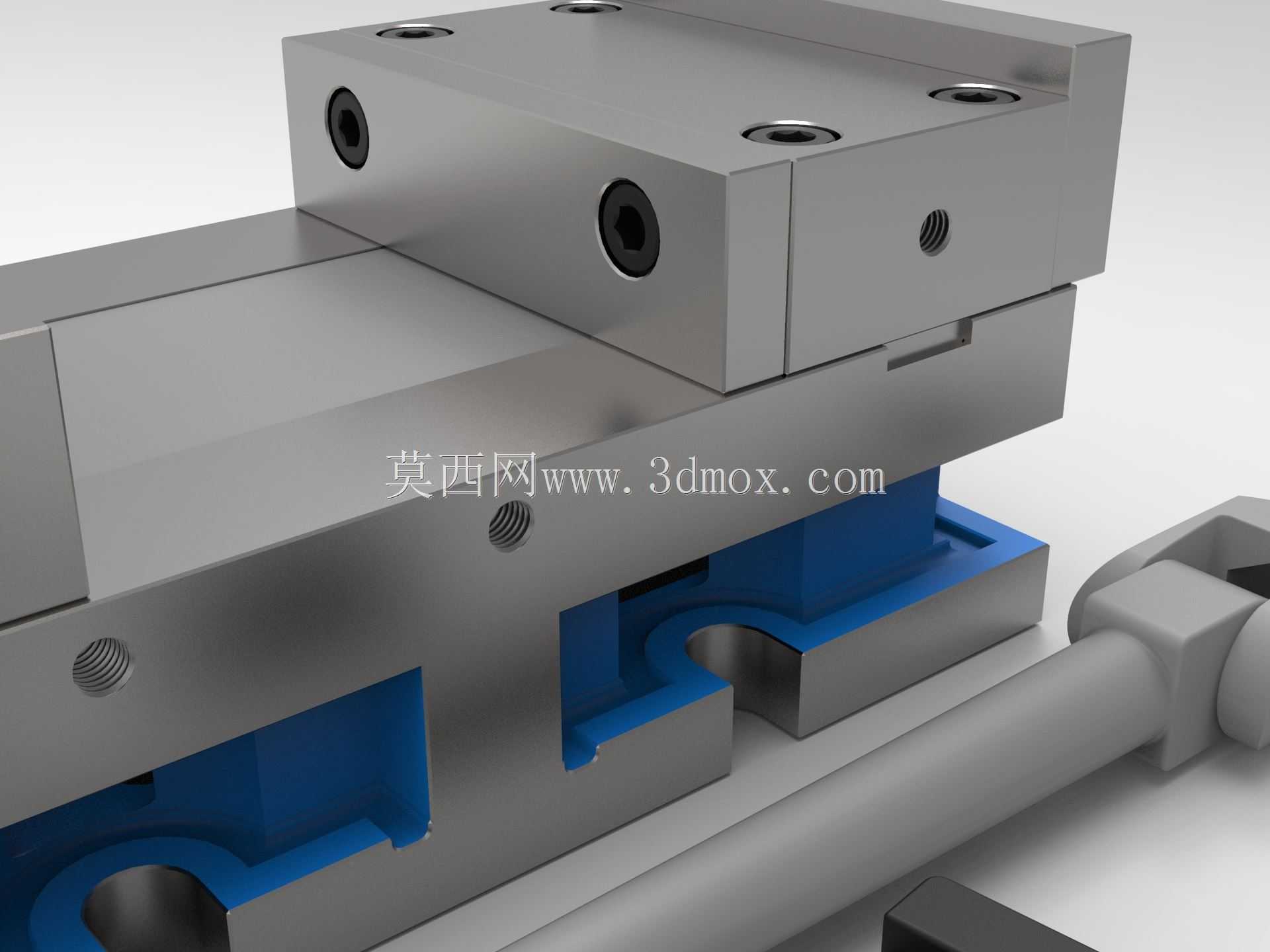

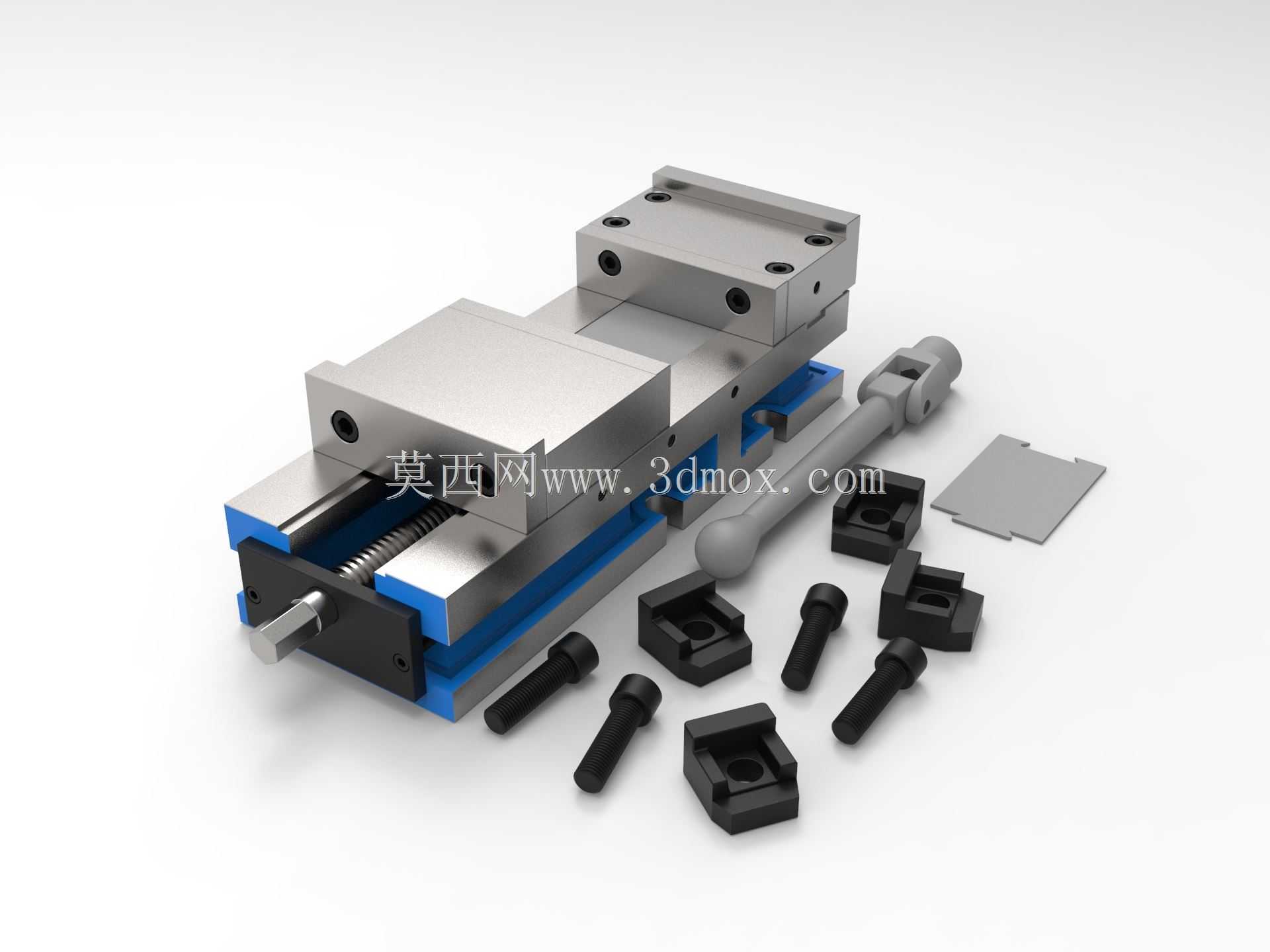

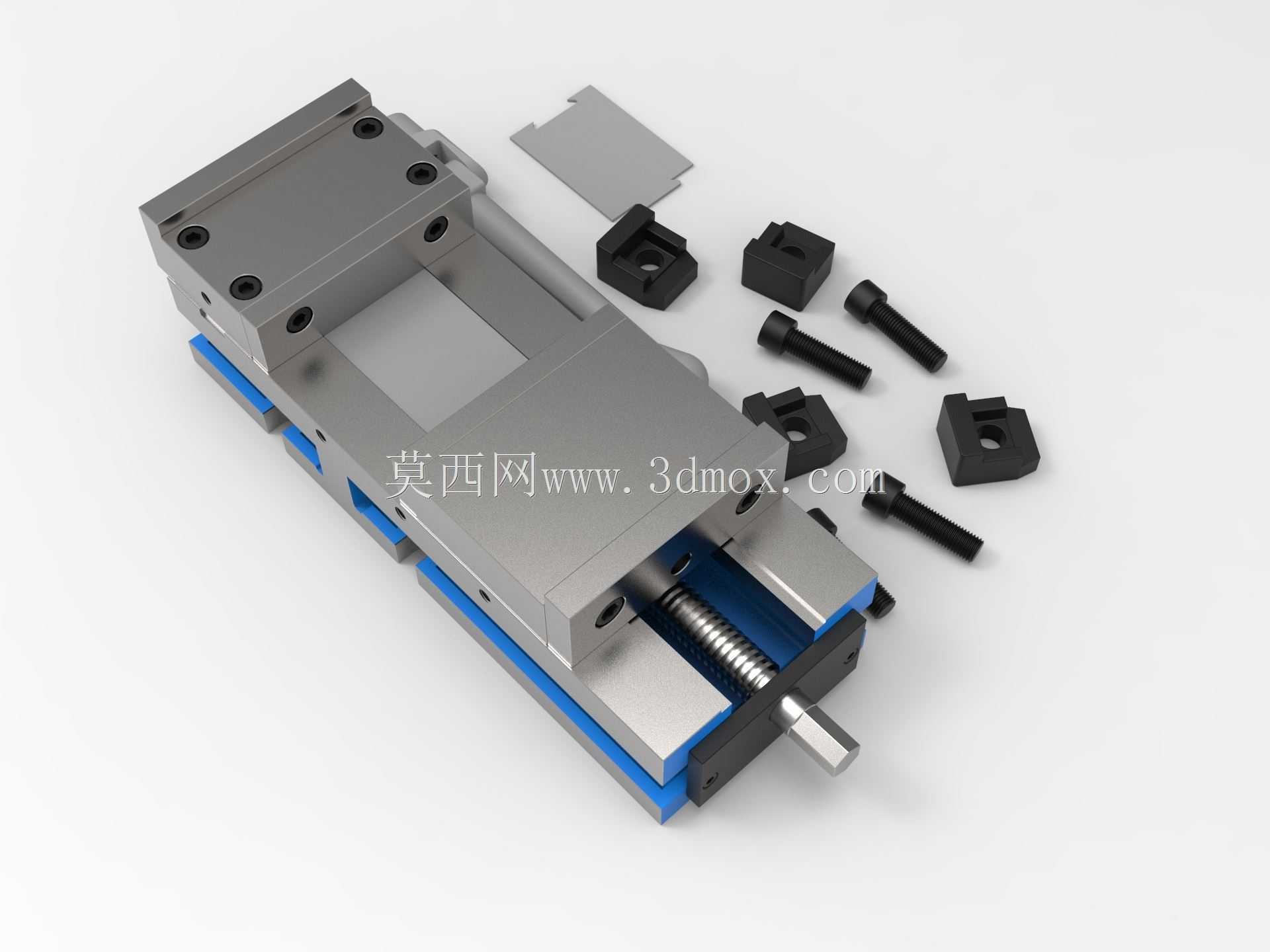

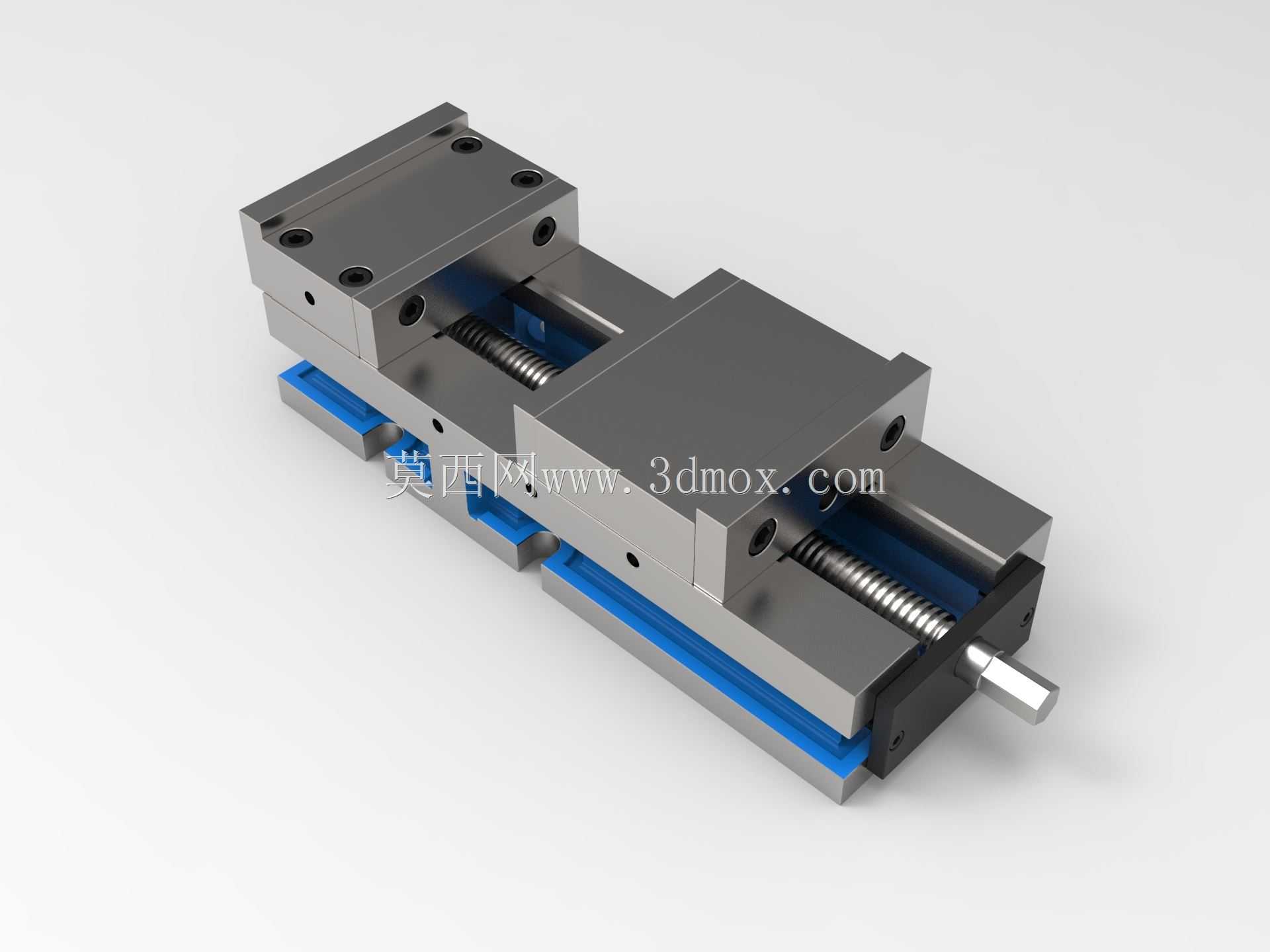

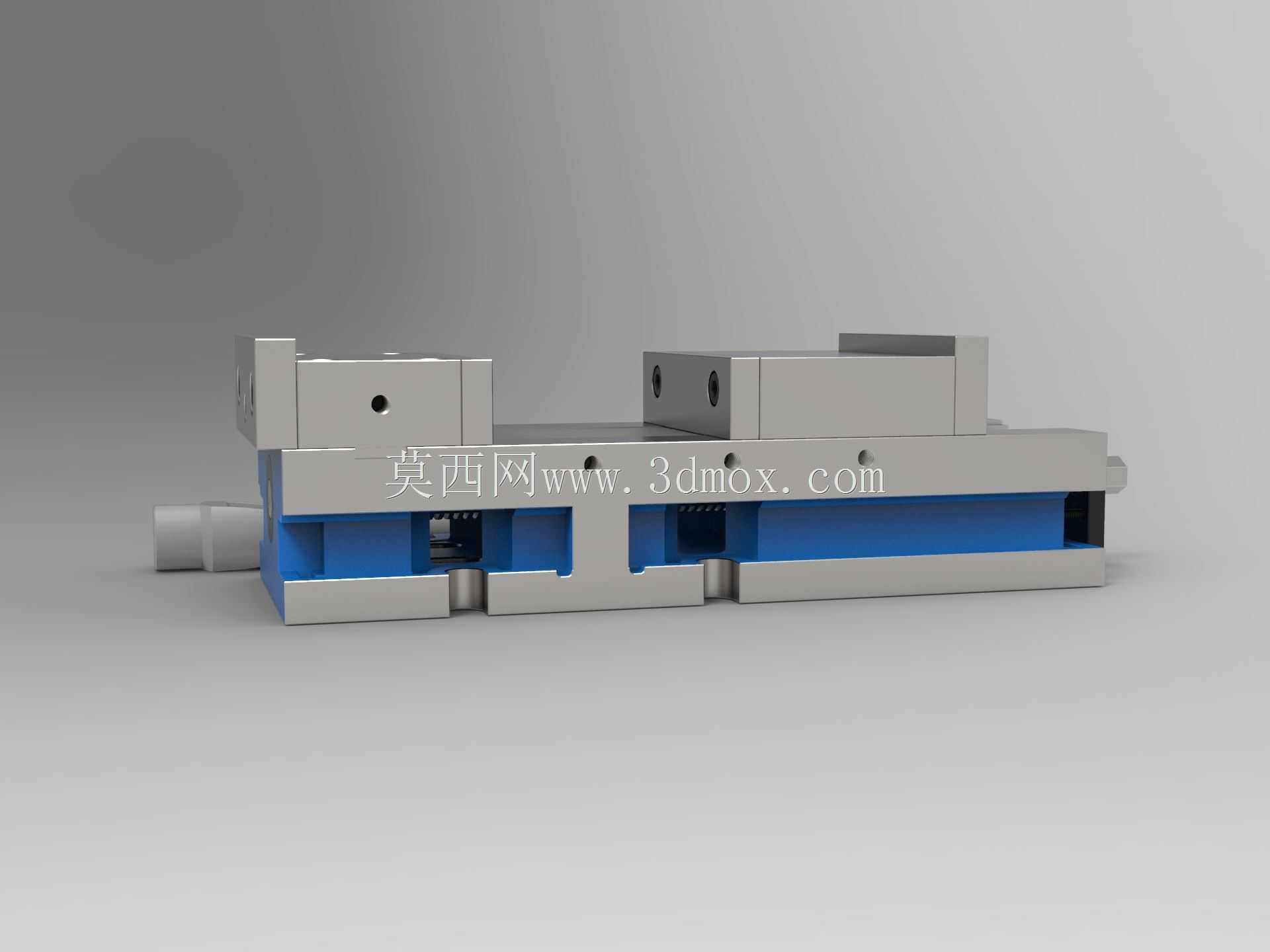

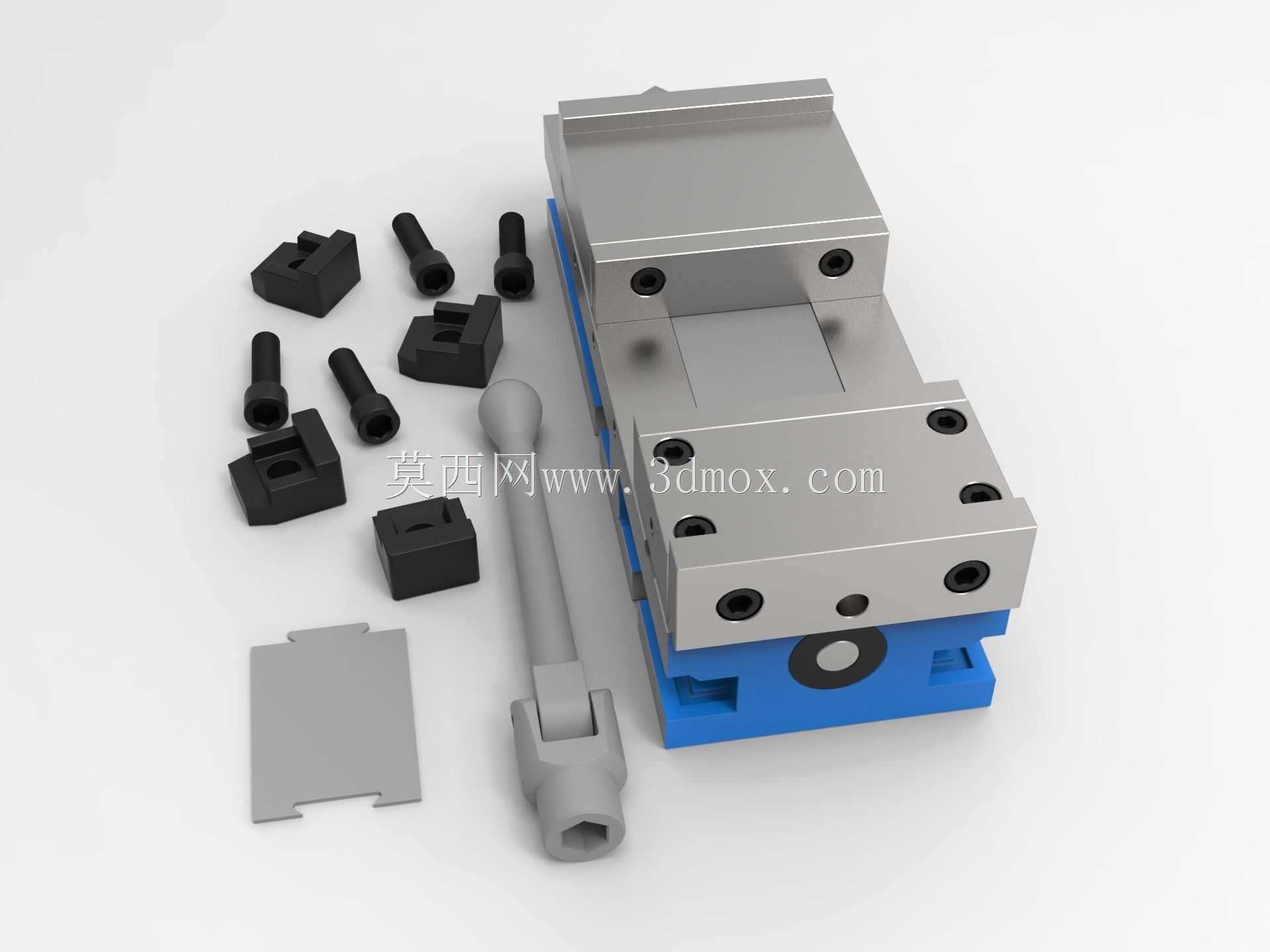

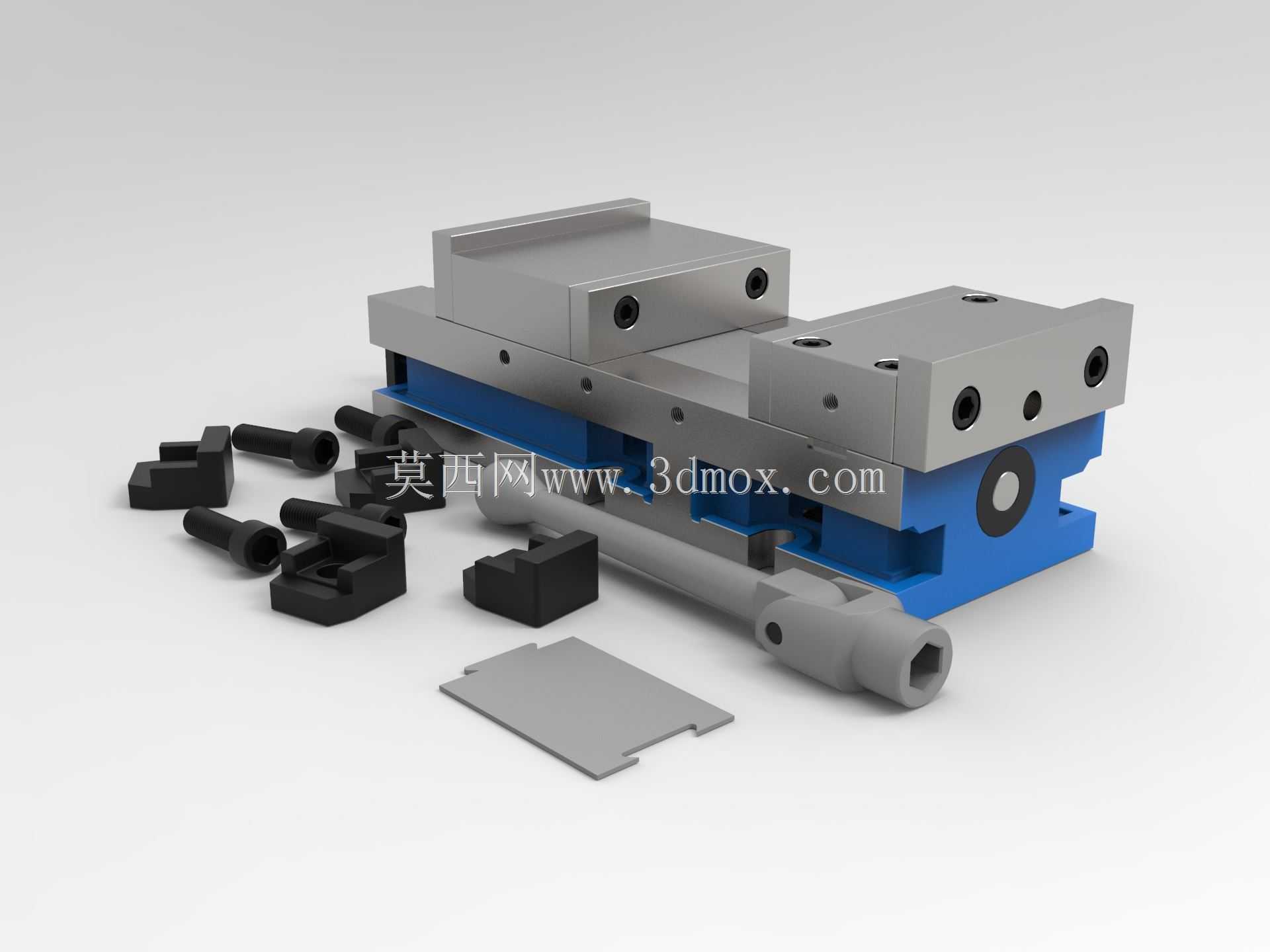

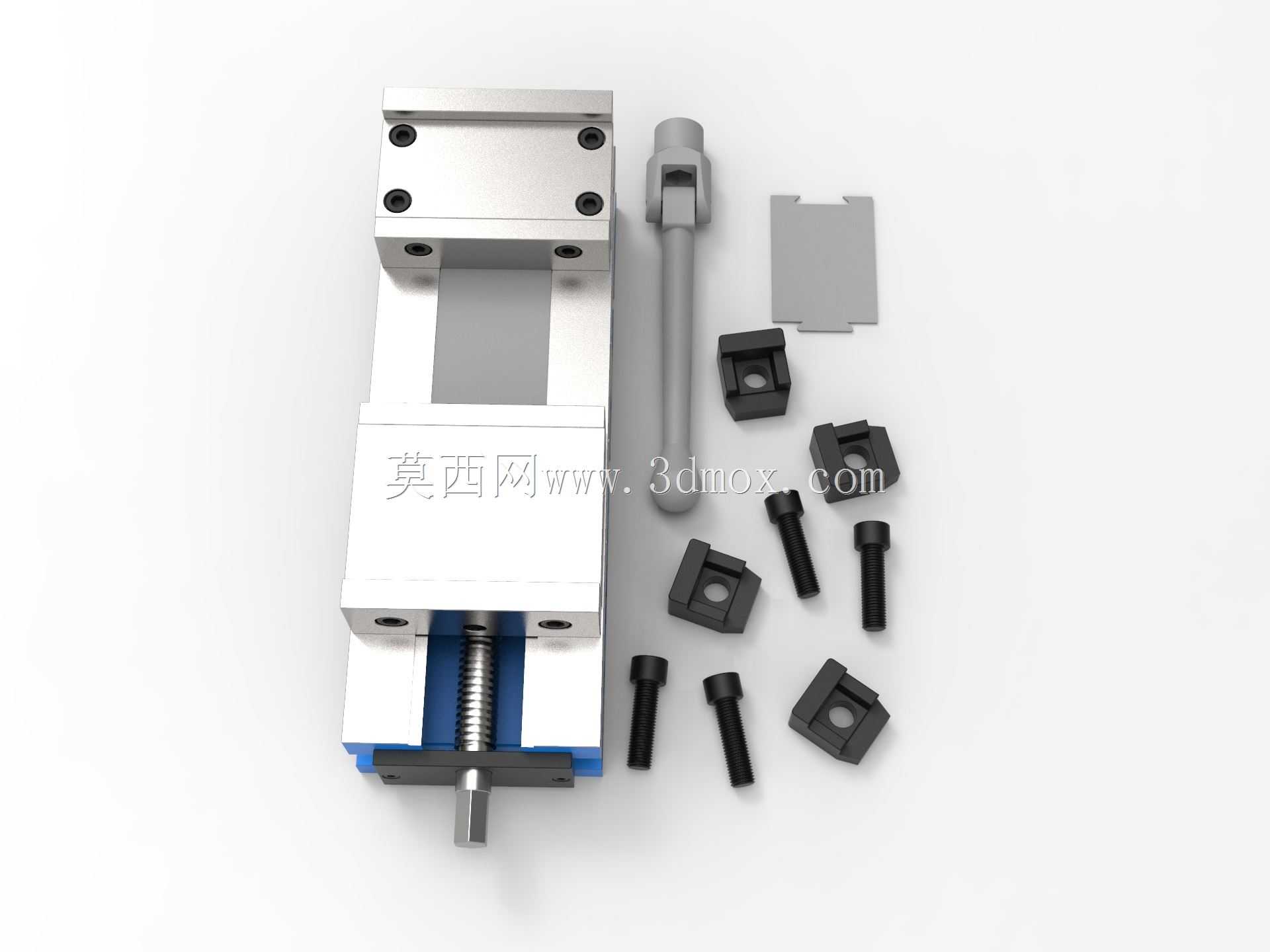

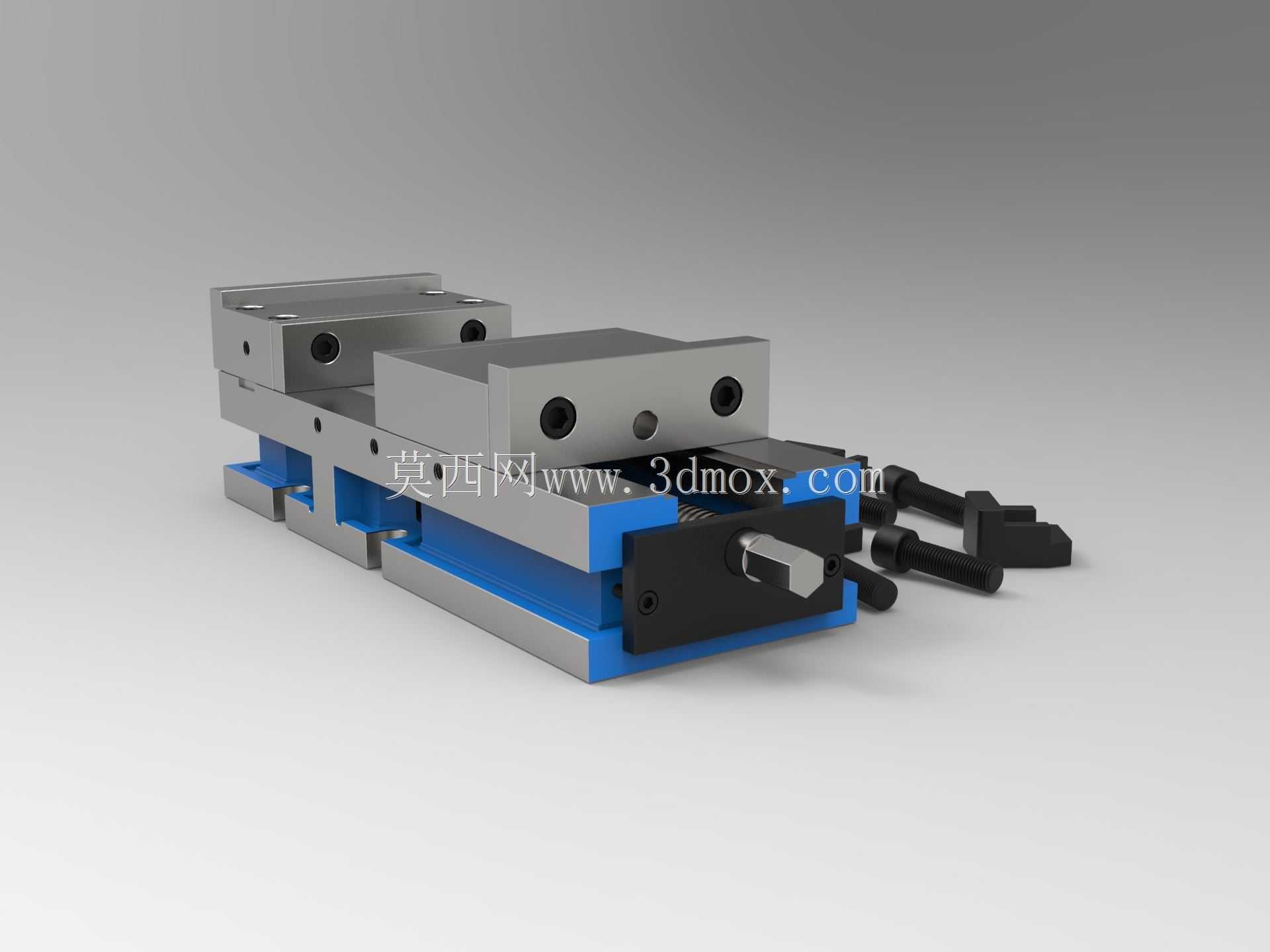

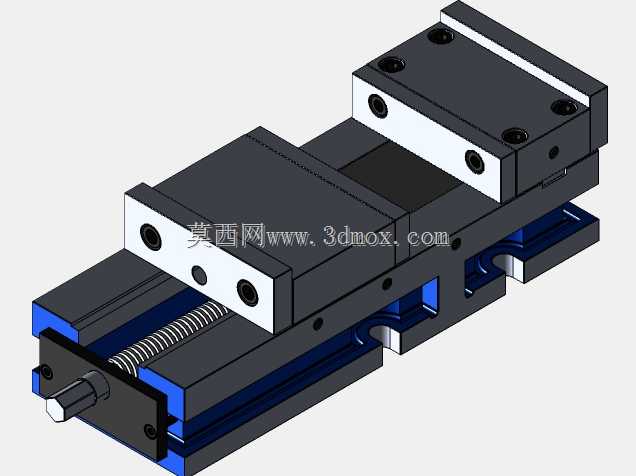

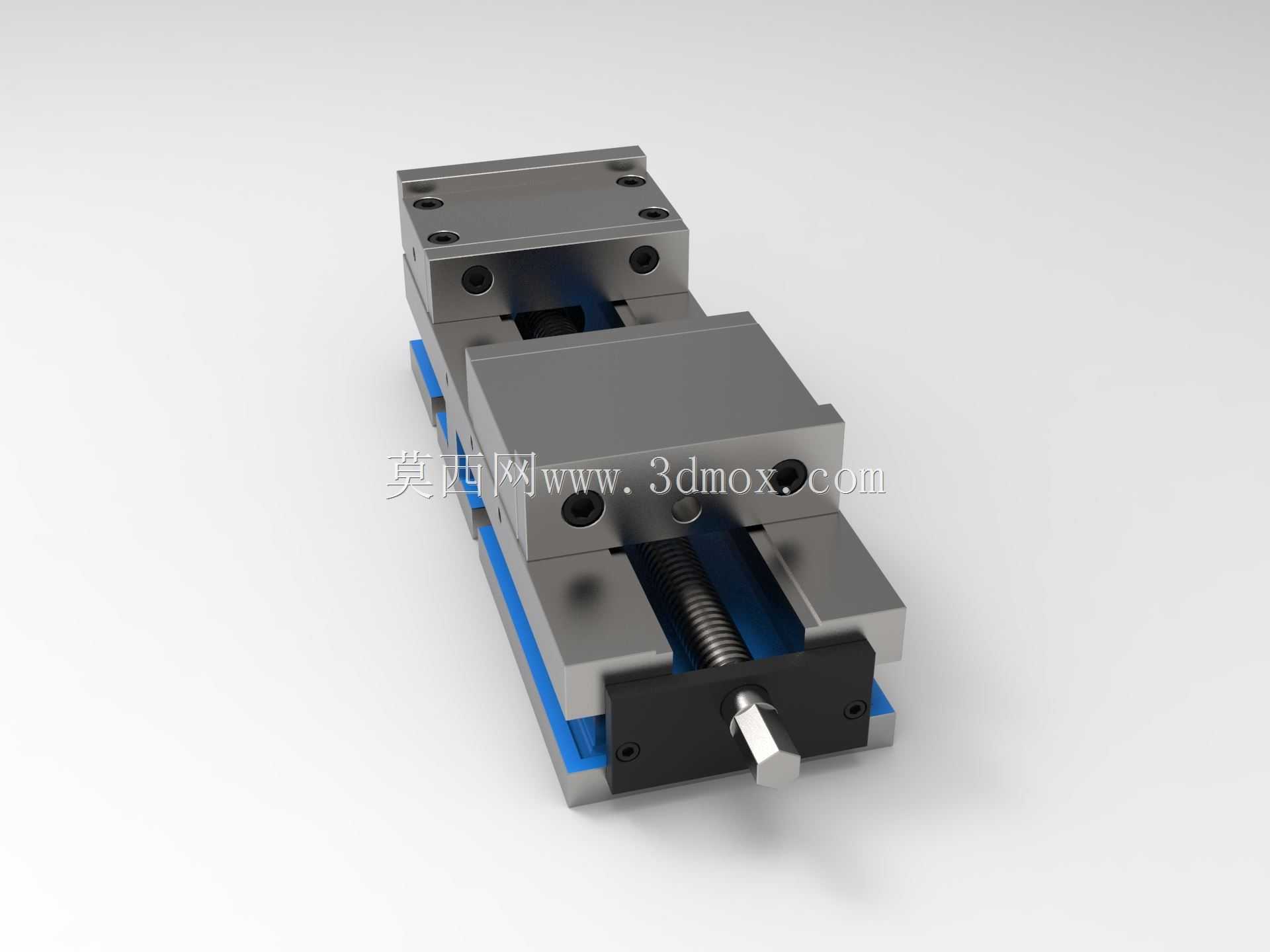

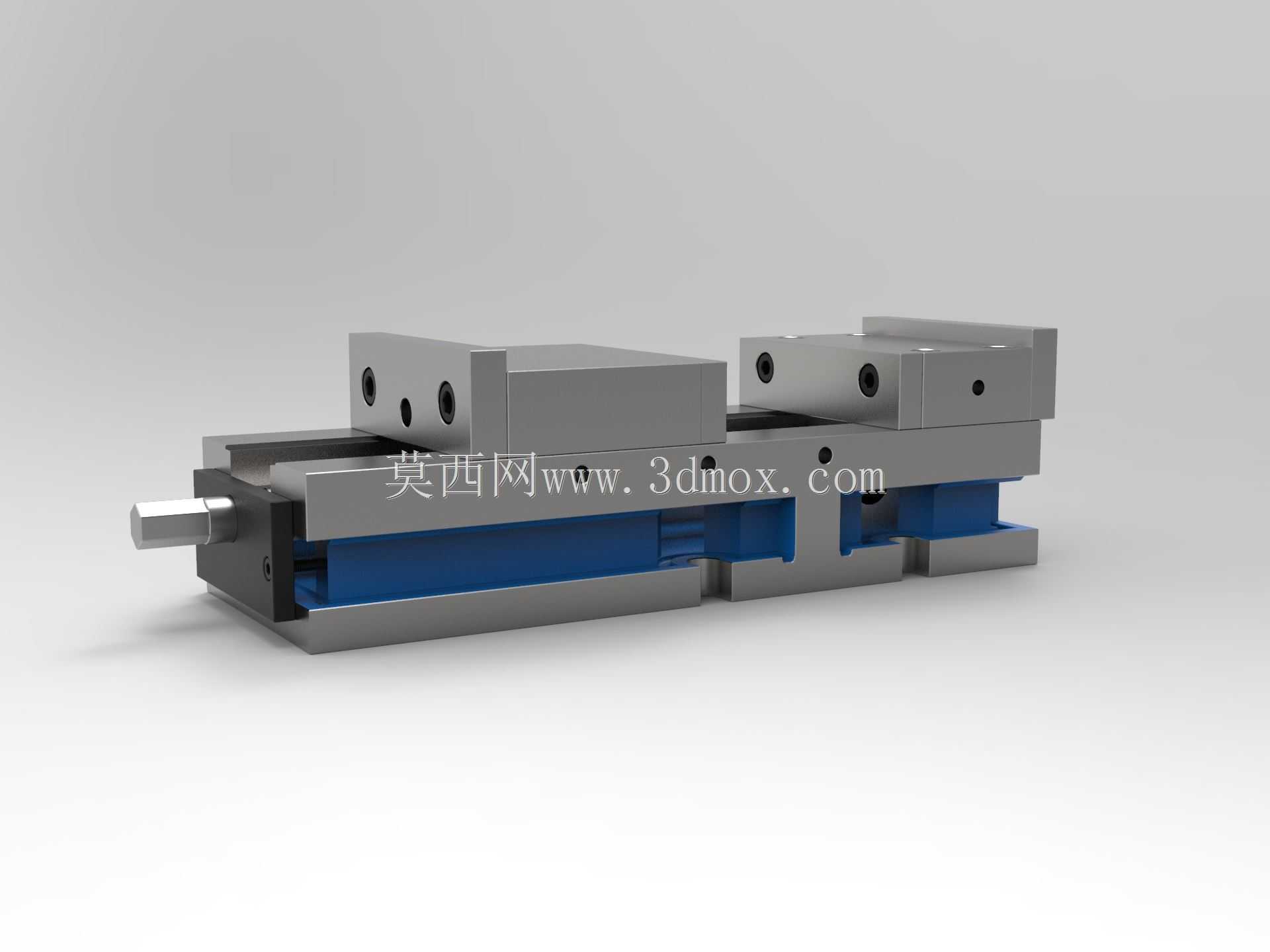

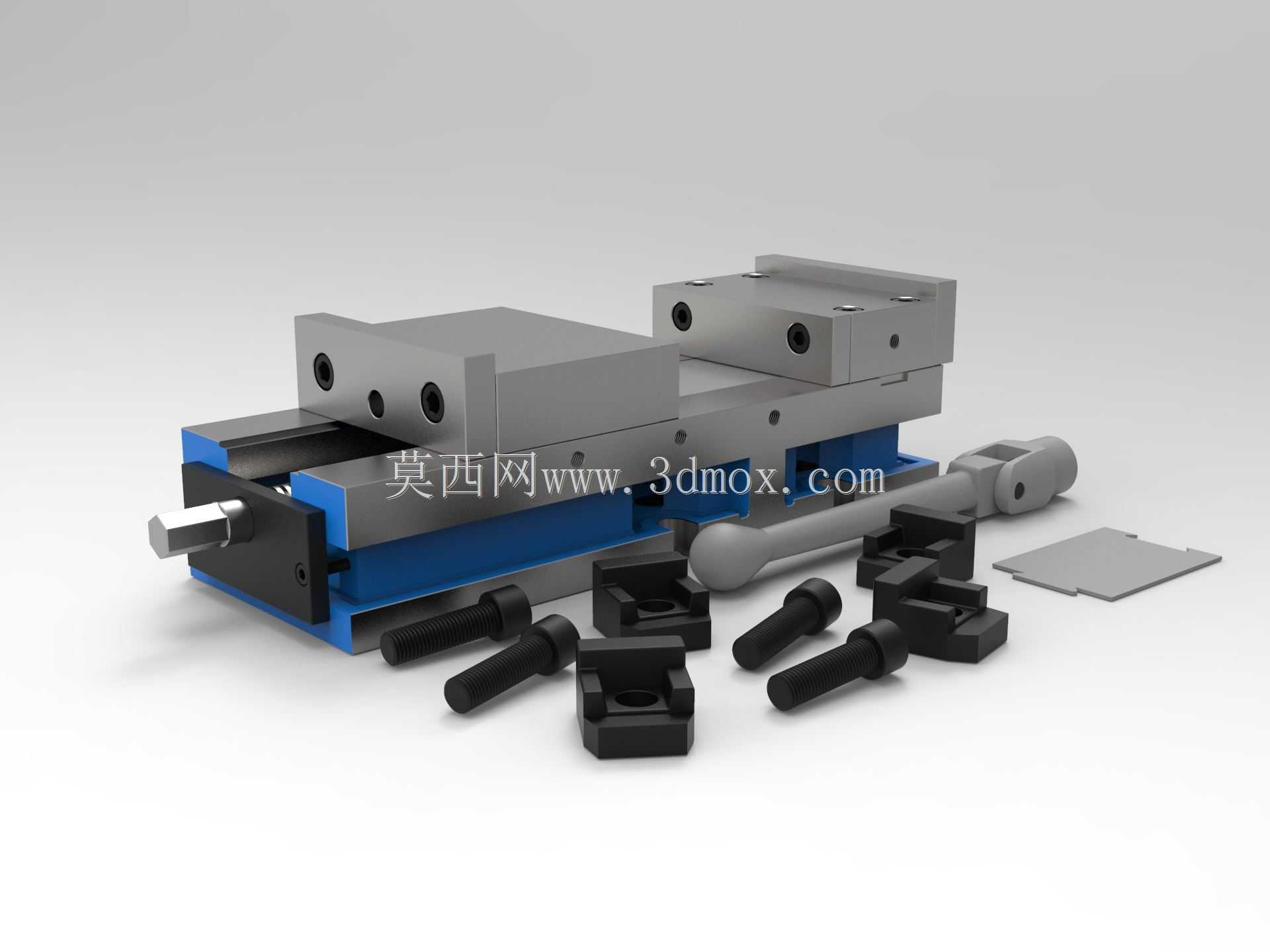

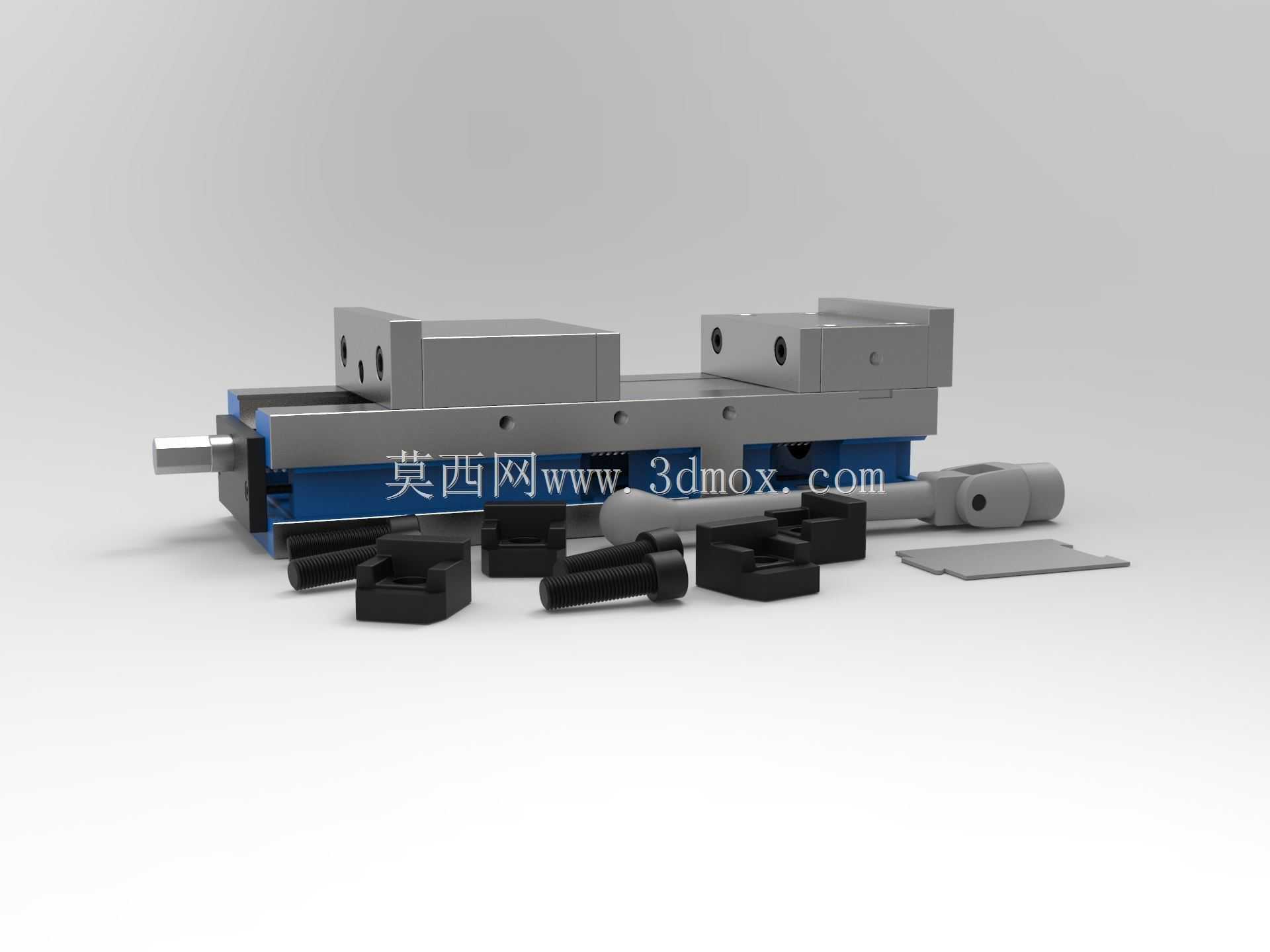

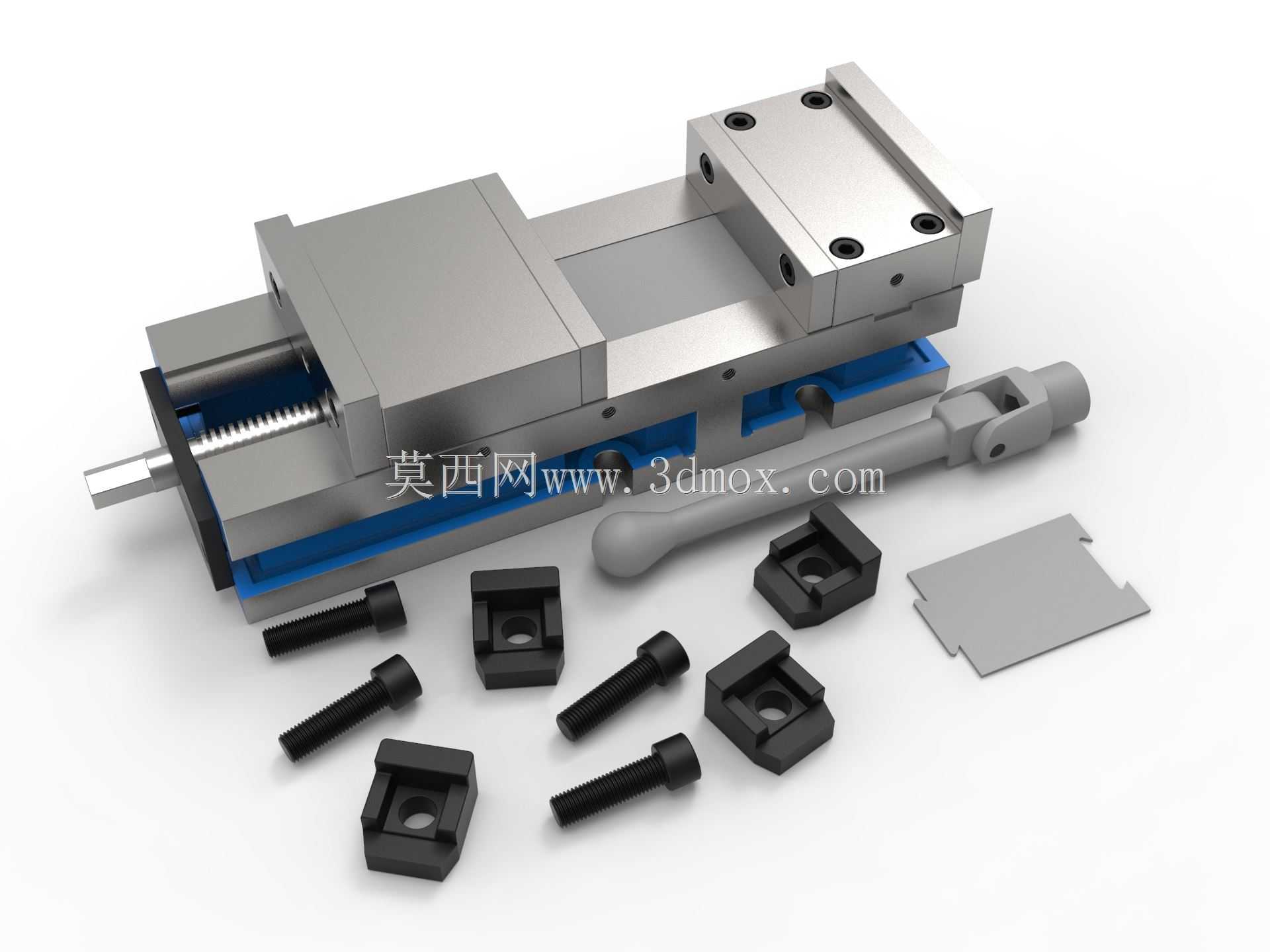

在数控铣、加工中心的批量零件加工场景里，工装夹具的装夹刚性与重复定位精度，直接决定了工件的形位公差合格率与加工节拍，这款HVV-6超级虎钳正是针对精密机加工场景开发的液压增力式装夹工装。区别于普通手动平口钳靠丝杠直连施力的结构，这款虎钳内置了液压增力模块，操作人员仅需用配套加力杆施加较小的输入扭矩，就能通过内部液压回路将夹紧力放大数倍，输出稳定且均匀的夹持力，既可以避免普通虎钳施力过大导致的薄壁工件夹伤变形，也能解决重切削工况下夹持力不足导致的工件移位、打刀问题。从结构设计逻辑来看，这款虎钳采用了固定钳身与活动钳身分体式的高刚性铸铁基体，导轨面做了淬硬处理与精密磨削，活动钳身的滑动配合间隙可以通过侧面的镶条进行微调，长期使用出现磨损后也能快速调整恢复精度，不需要整体更换部件。配套的夹紧压板采用了台阶式可调结构，可以根据工件的高度调整压接位置，适配不同厚度的毛坯件与精加工件装夹需求，钳口的安装面做了标准键槽定位，用户可以根据加工需求更换软钳口、V型钳口等特殊钳口，拓展装夹异形工件、轴类零件的能力。建模过程中，首先需要确定虎钳的整体安装边界，底座的安装孔位符合标准机床工作台的T型槽间距，安装时可以直接通过T型螺栓固定在铣床、加工中心的工作台上，不需要额外制作过渡转接板；建模第一步先绘制固定钳身的基体轮廓，拉伸切除出导轨安装槽、液压腔安装位、丝杠过孔等核心结构，之后单独绘制活动钳身、液压增力组件、丝杠传动副、夹紧螺栓、配套压板等零件，在装配环境下按照实际装配关系添加配合约束，验证活动钳身的全行程滑动无干涉，检查液压组件的行程与钳口最大开口量的匹配关系，最后对所有零件做外观倒角与工艺细节处理，还原产品的真实加工特征。这款虎钳的最大开口量覆盖了常规中小型零件的装夹尺寸范围，钳口宽度适配常见的铝件、钢件毛坯装夹，在模具加工、精密零件批量生产、工装夹具预装等场景都能适用，相比普通平口钳，它的夹紧力稳定性更好，重复装夹的定位精度可以控制在0.02mm以内，能够满足绝大多数精密铣削、钻削工序的装夹要求，同时液压结构自带的力缓冲特性，也能在断续切削的工况下吸收部分振动，提升加工表面的光洁度，减少刀具的崩损概率。
