卧式滚筒旋转筛分设备结构设计

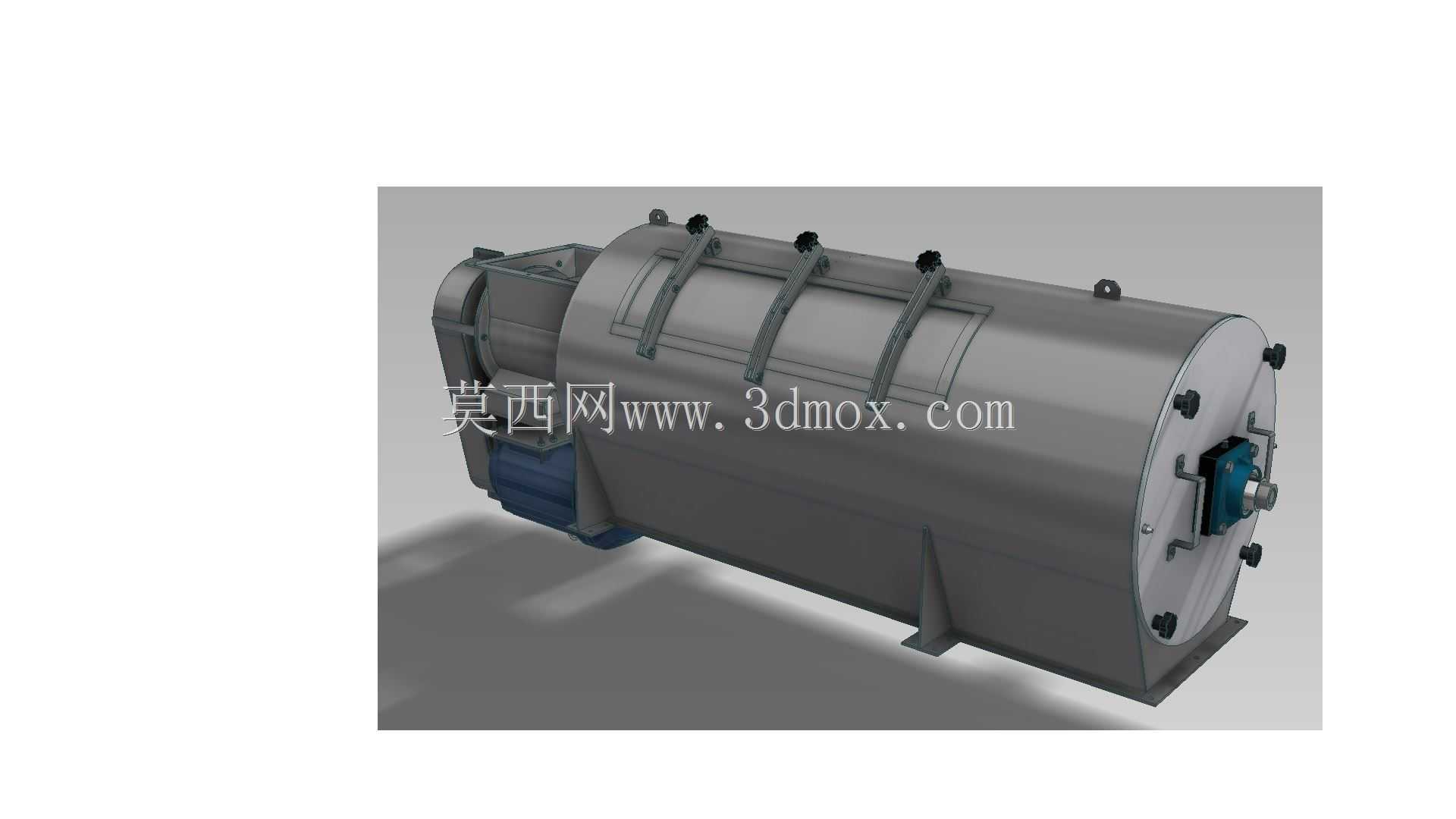

这款卧式旋转筛主要面向粉体加工、粮食分选、矿业细碎物料分级、餐厨垃圾固液分离等场景，可针对不同粒径的颗粒物料完成连续式分级作业，也可适配带一定湿度的物料做粗筛除杂，避免筛网堵塞问题。设备整体采用卧式筒形布局，驱动端布置在筒体侧方，通过减速机构带动筒体低速回转，筒体内壁设置导料板与分级筛网段，物料从进料端进入后随筒体回转被抬升、抛落，小于筛网孔径的物料透筛落入下方接料槽，大粒径杂质或未达标物料沿筒体倾斜角度从尾端出料口排出，相比振动筛，其运转更平稳，噪音更低，对基础的动载荷冲击更小，适合长时间连续生产工况。

建模阶段先确定筒体的有效筛分长度与直径比例，结合处理量需求核算筒体安装倾角，一般取3到5度的倾斜角度保证物料自流速度，先绘制筒体的外轮廓曲面，拆分出筛网安装段、加强箍、端盖法兰的安装位置，端盖上预留检修快开结构与轴承安装位，驱动侧的连接轴要做同轴度校验，避免运转时出现偏磨。机架部分采用型钢焊接结构，建模时预留地脚螺栓安装孔位，同时核算托轮组的安装间距，保证筒体回转时的支撑刚度，避免筒体长时间运转出现下挠变形。筛网部分采用模块化设计，单独绘制筛网压条与固定螺栓，方便后期更换不同孔径的筛网适配不同物料。驱动单元的电机与减速机选型匹配筒体转速，一般工作转速控制在20到30转每分钟，建模时要保证电机安装座的位置精度，预留皮带传动或联轴器连接的调整空间。

建模过程先搭建整体装配骨架，确定各部件的安装基准面，优先绘制筒体、机架、驱动组件三个核心大件，再逐一添加密封件、紧固件、接料槽等附属结构，装配完成后做干涉检查，重点核对回转部件与固定机架的安全间隙，端盖密封处的配合尺寸，避免实际生产装配出现干涉问题。
