小型RC原型喷气发动机结构设计

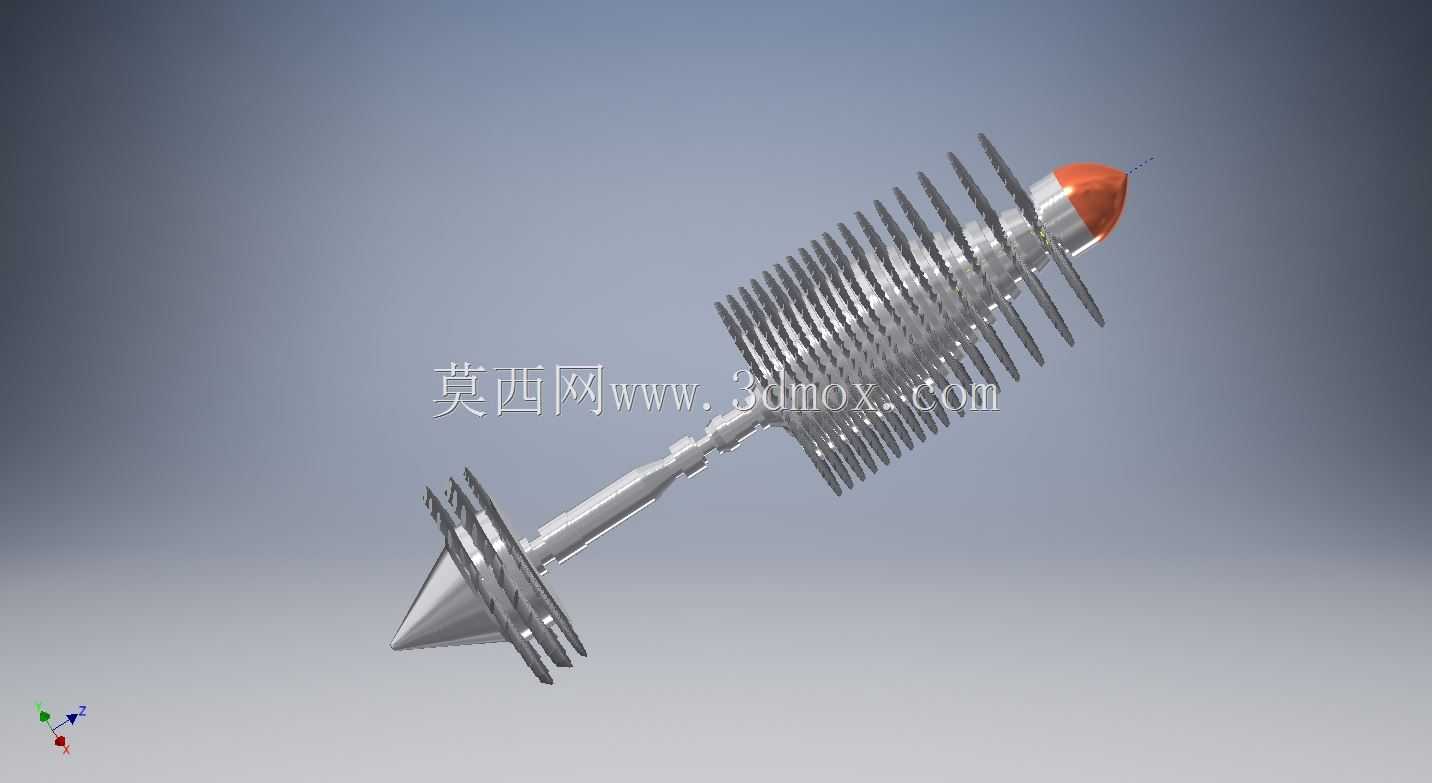

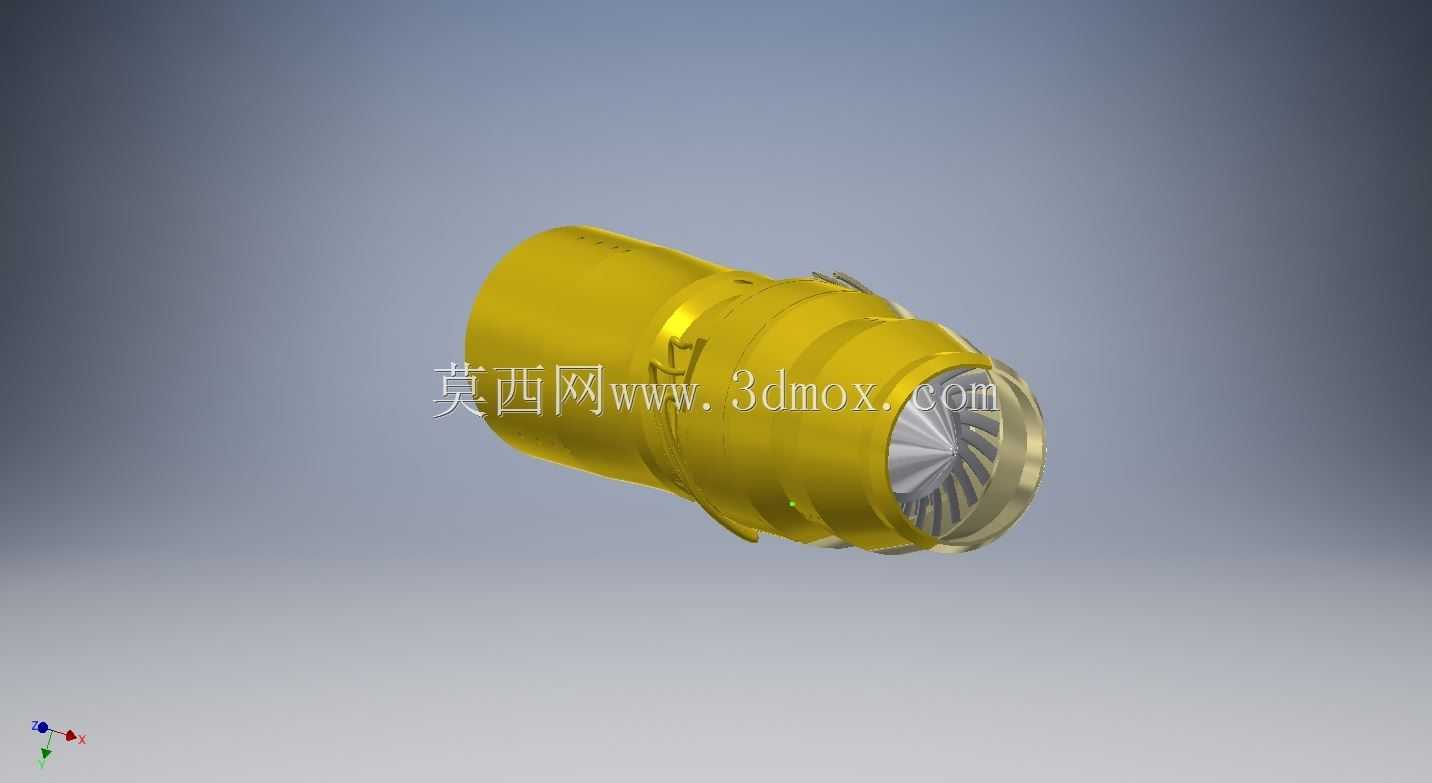

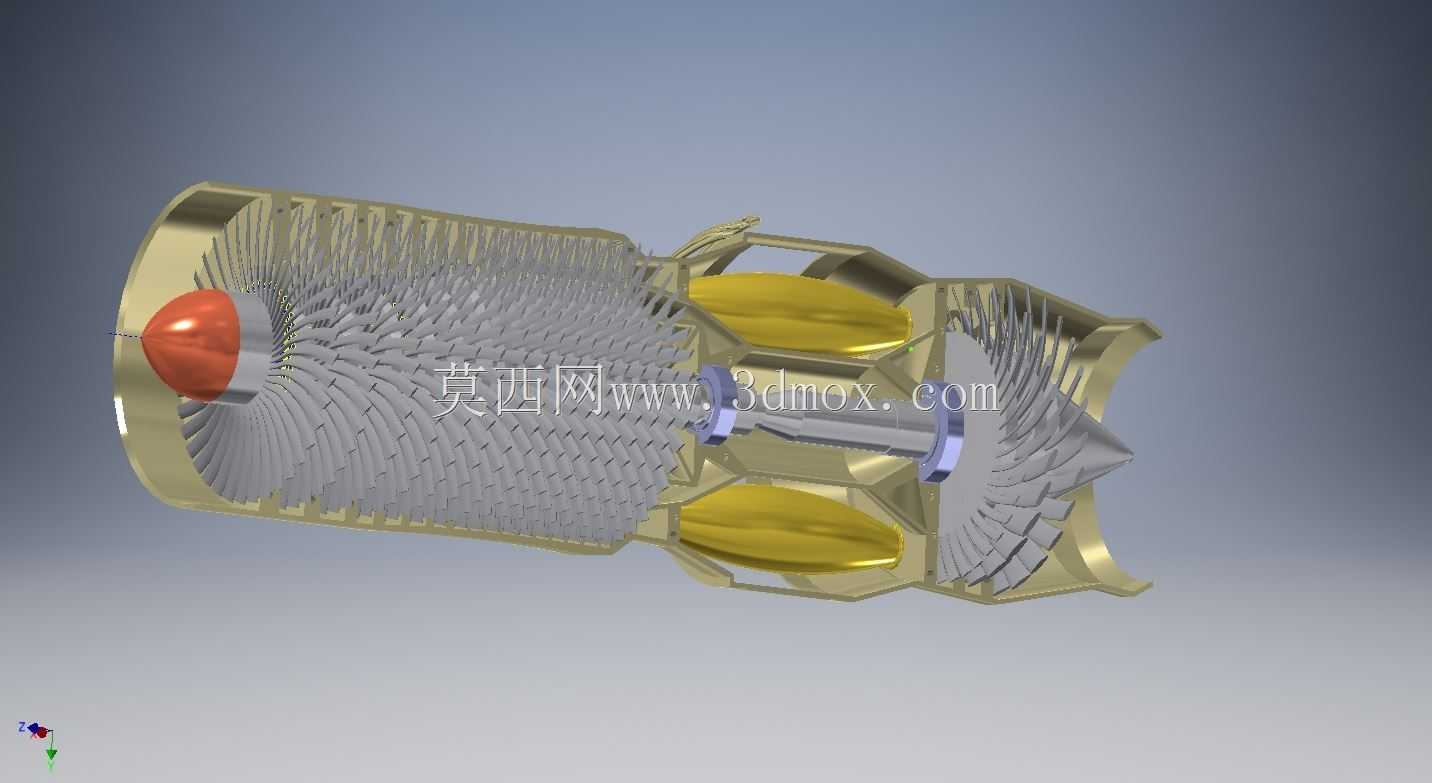

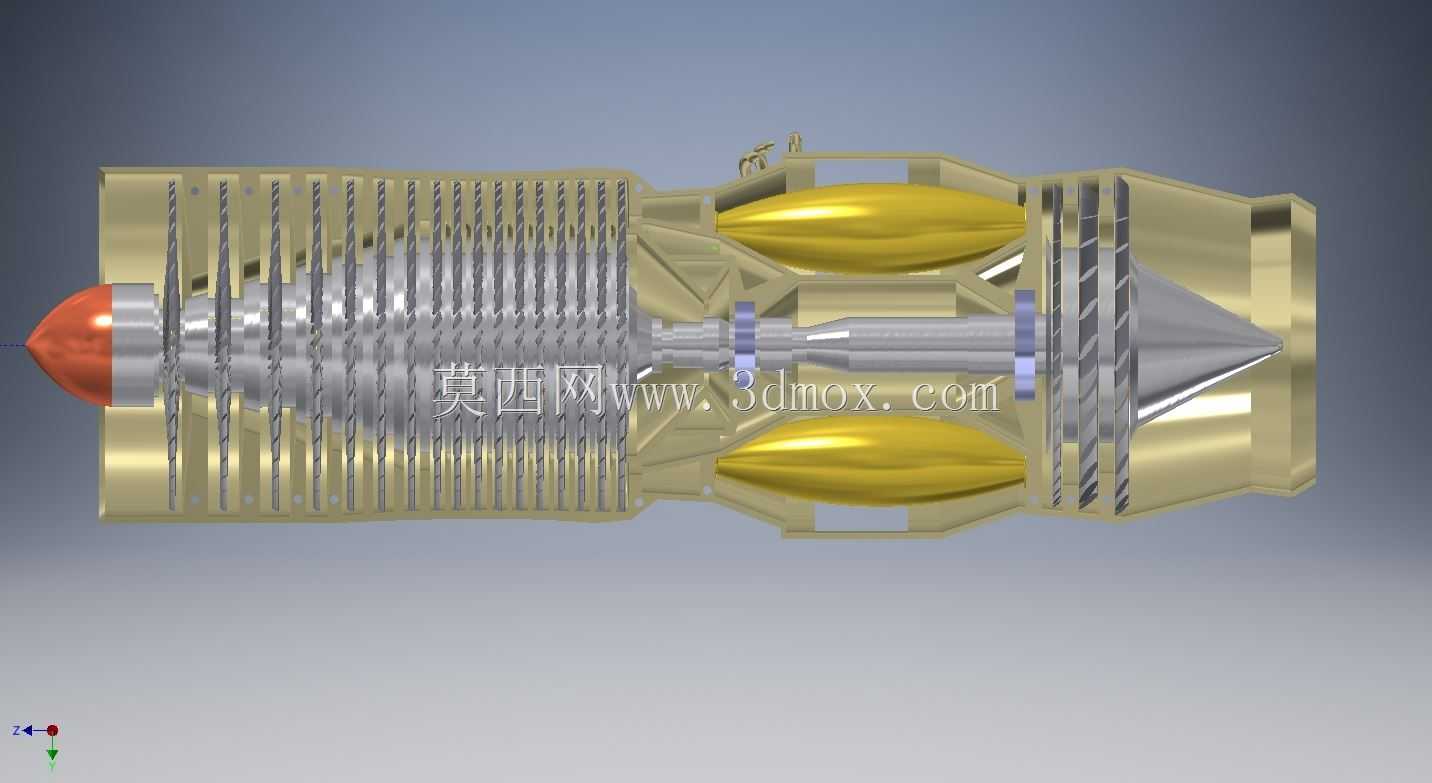

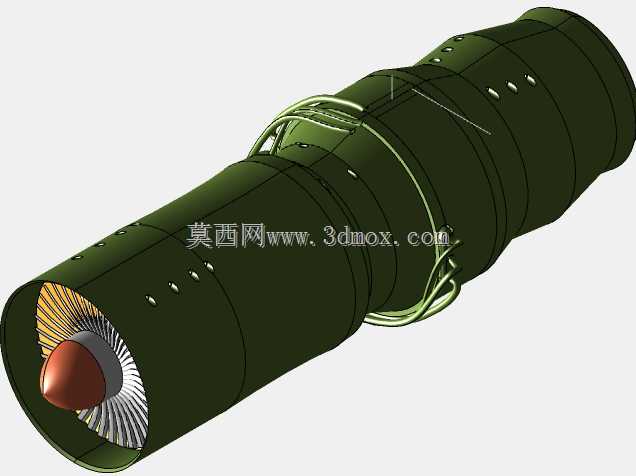

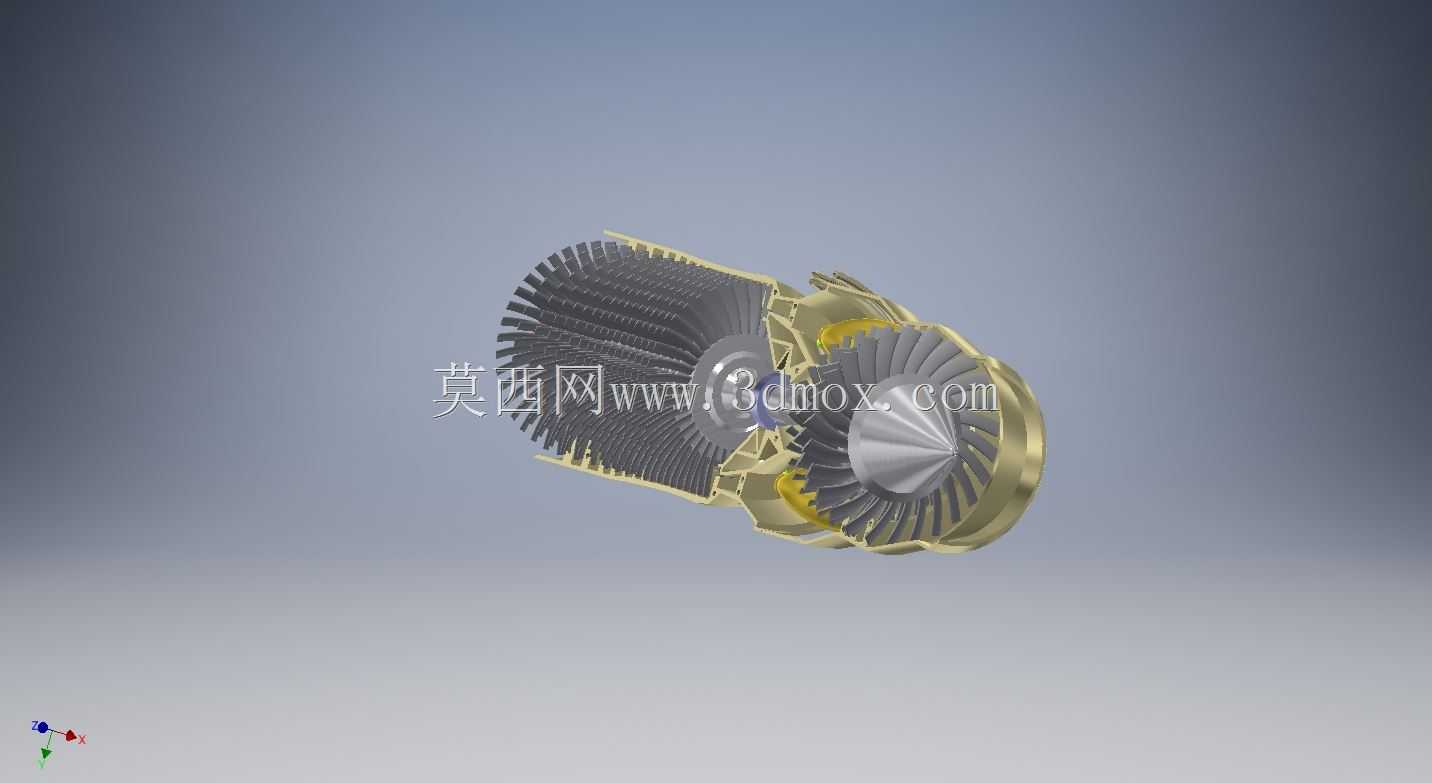

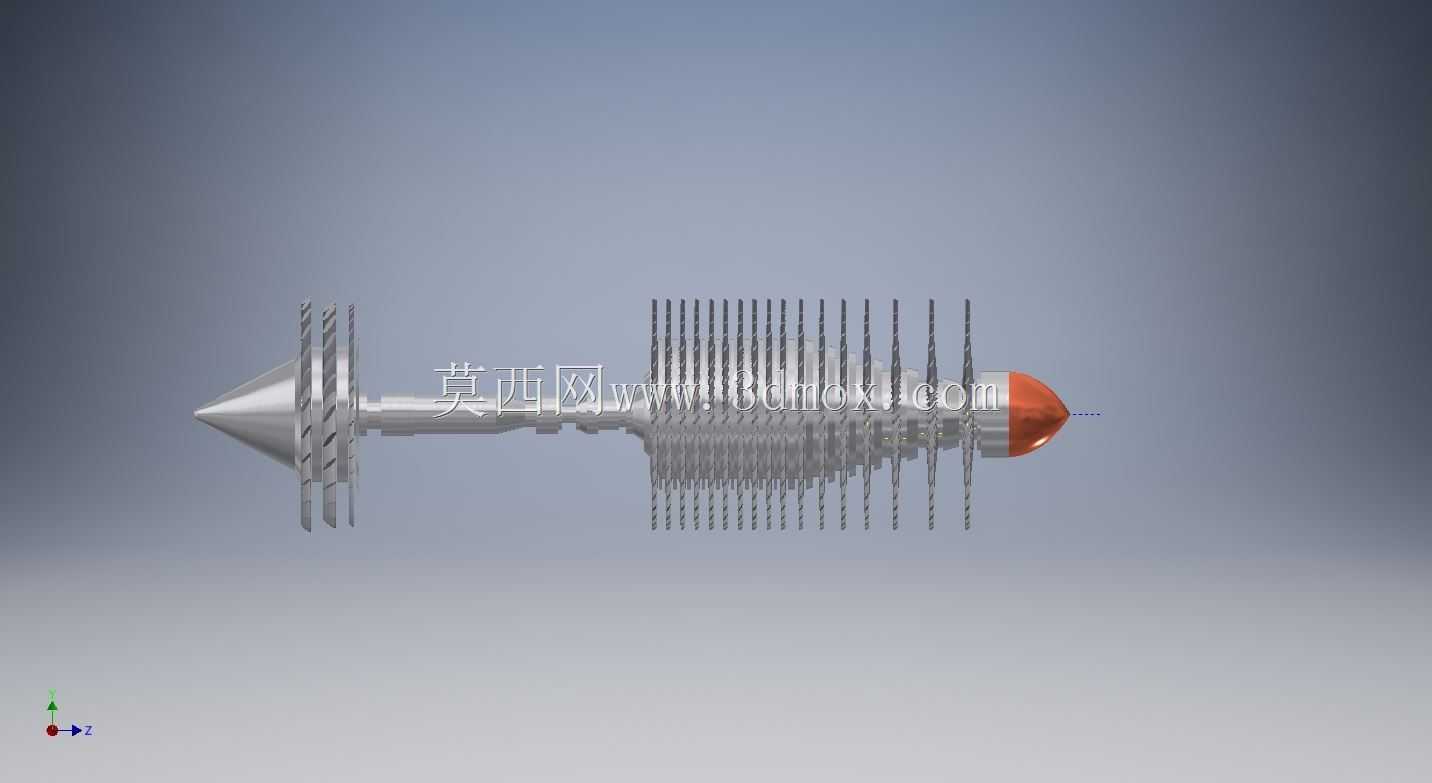

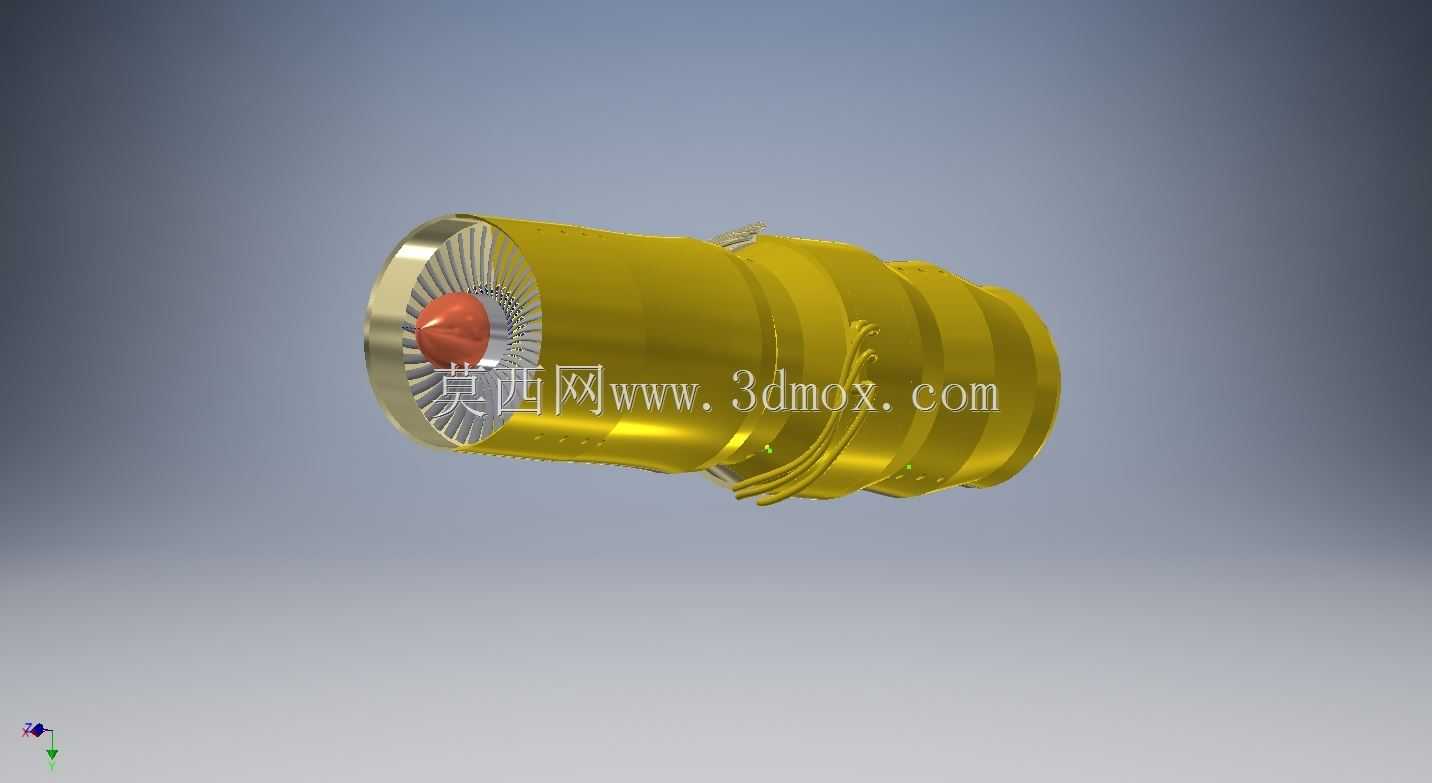

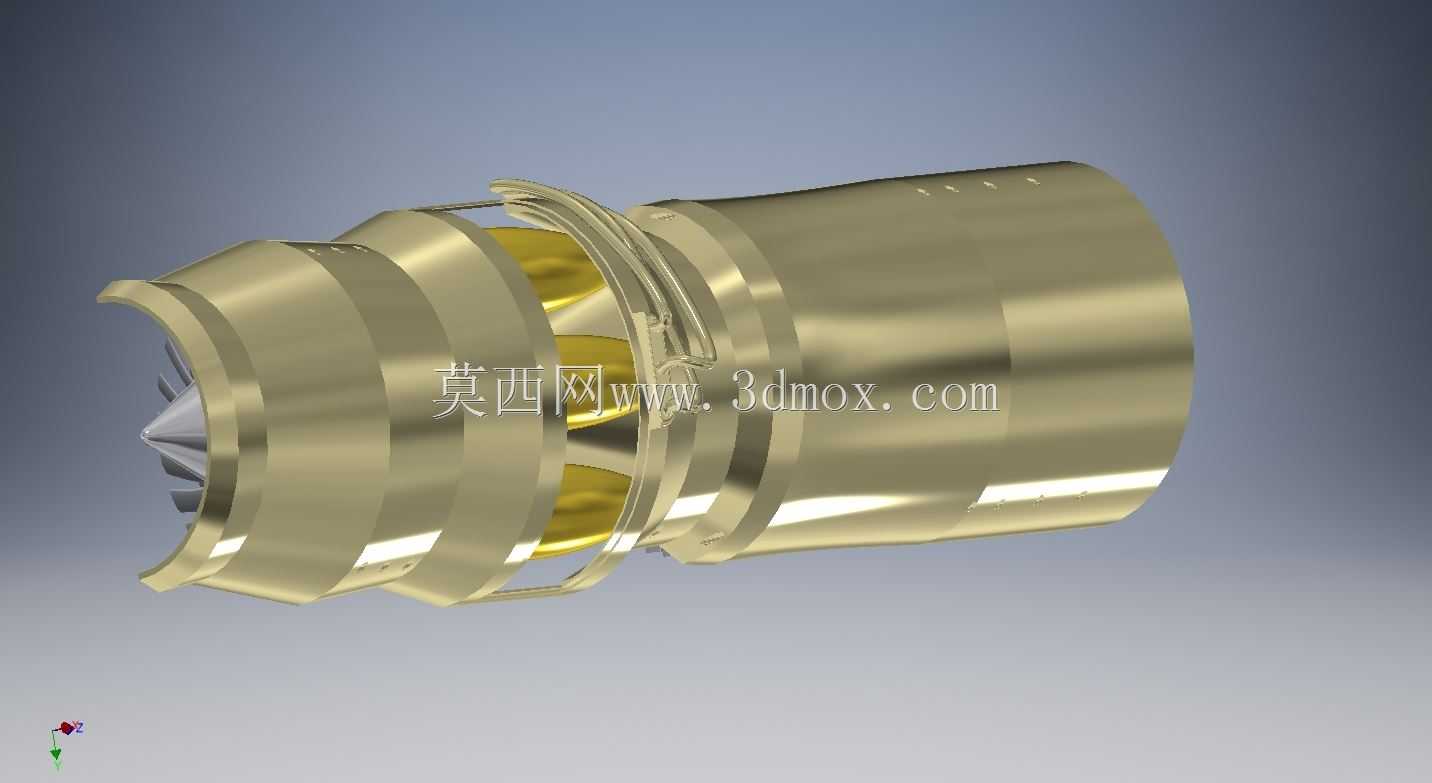

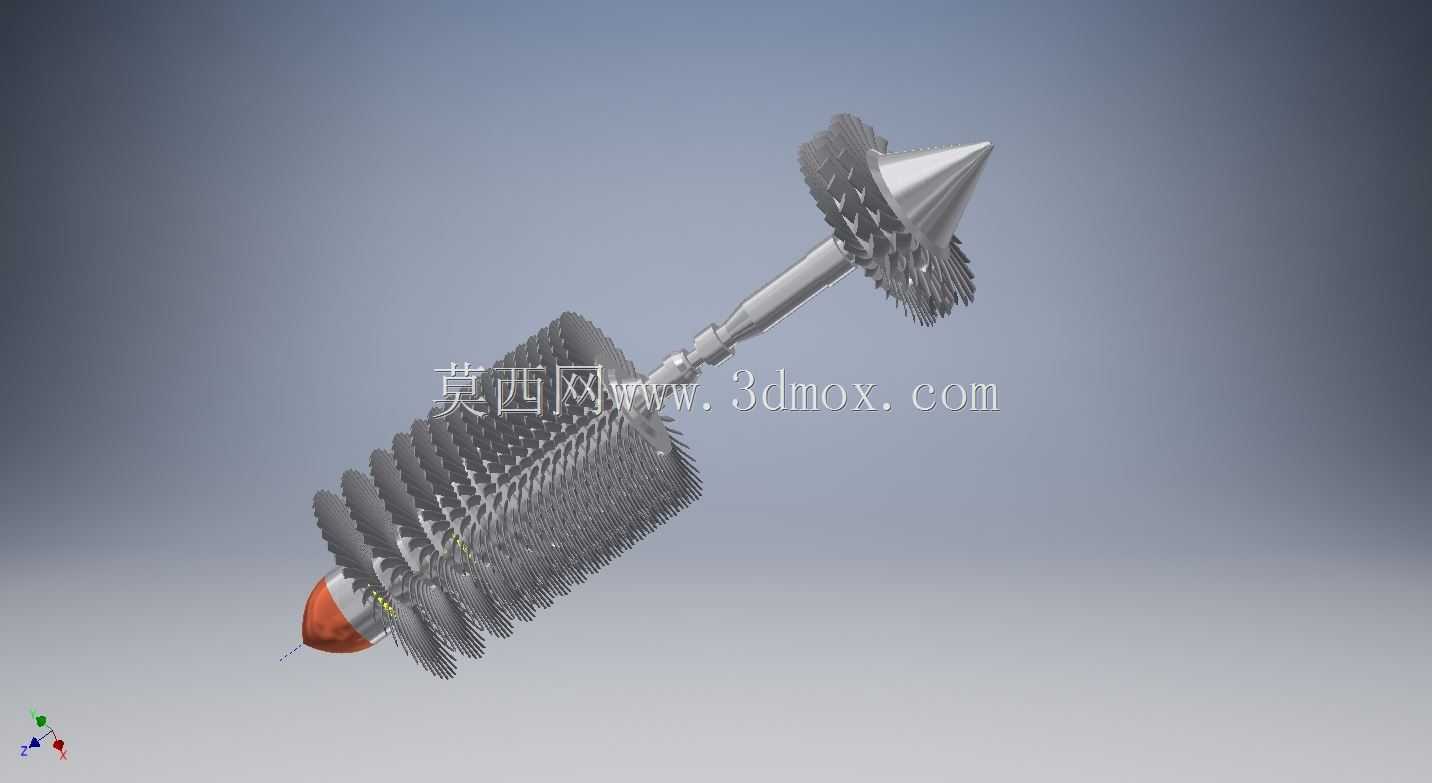

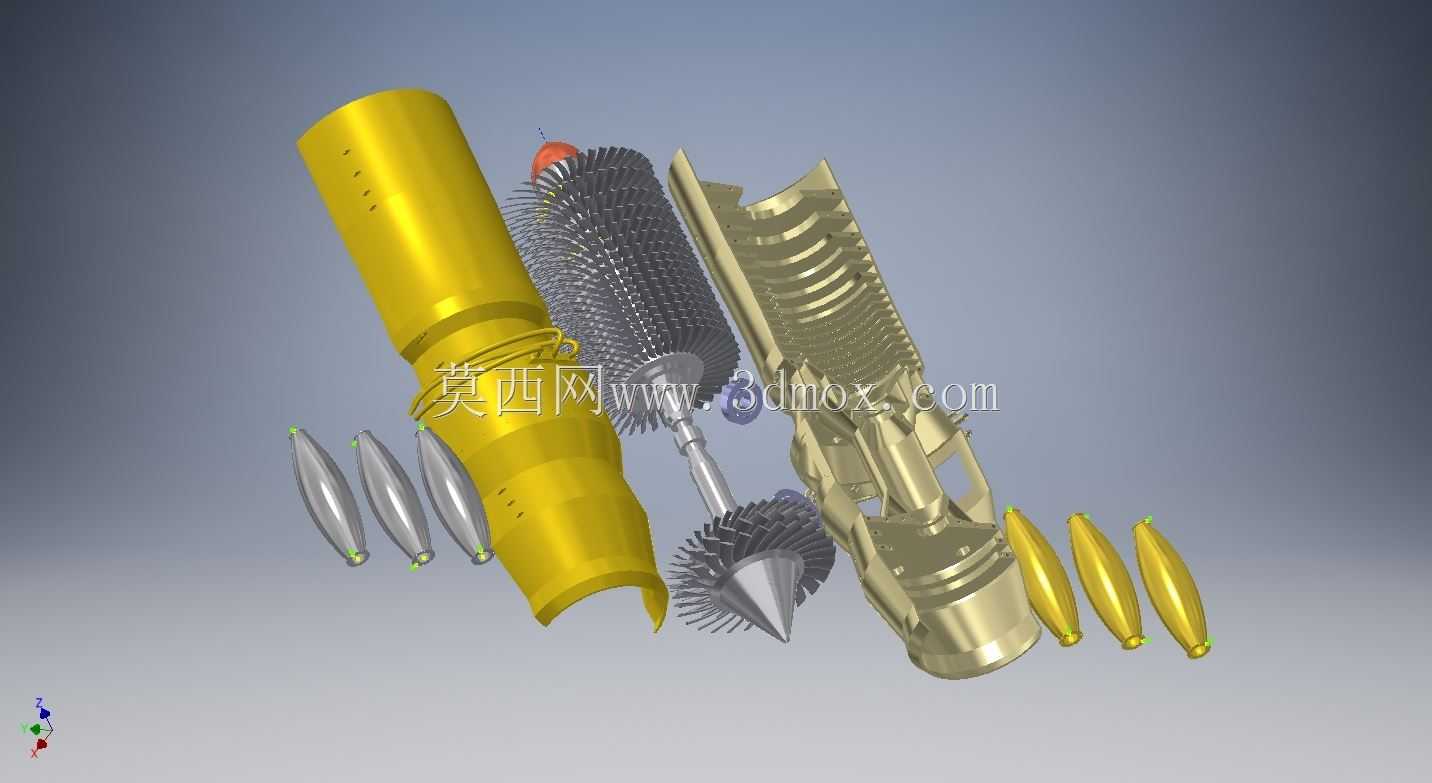

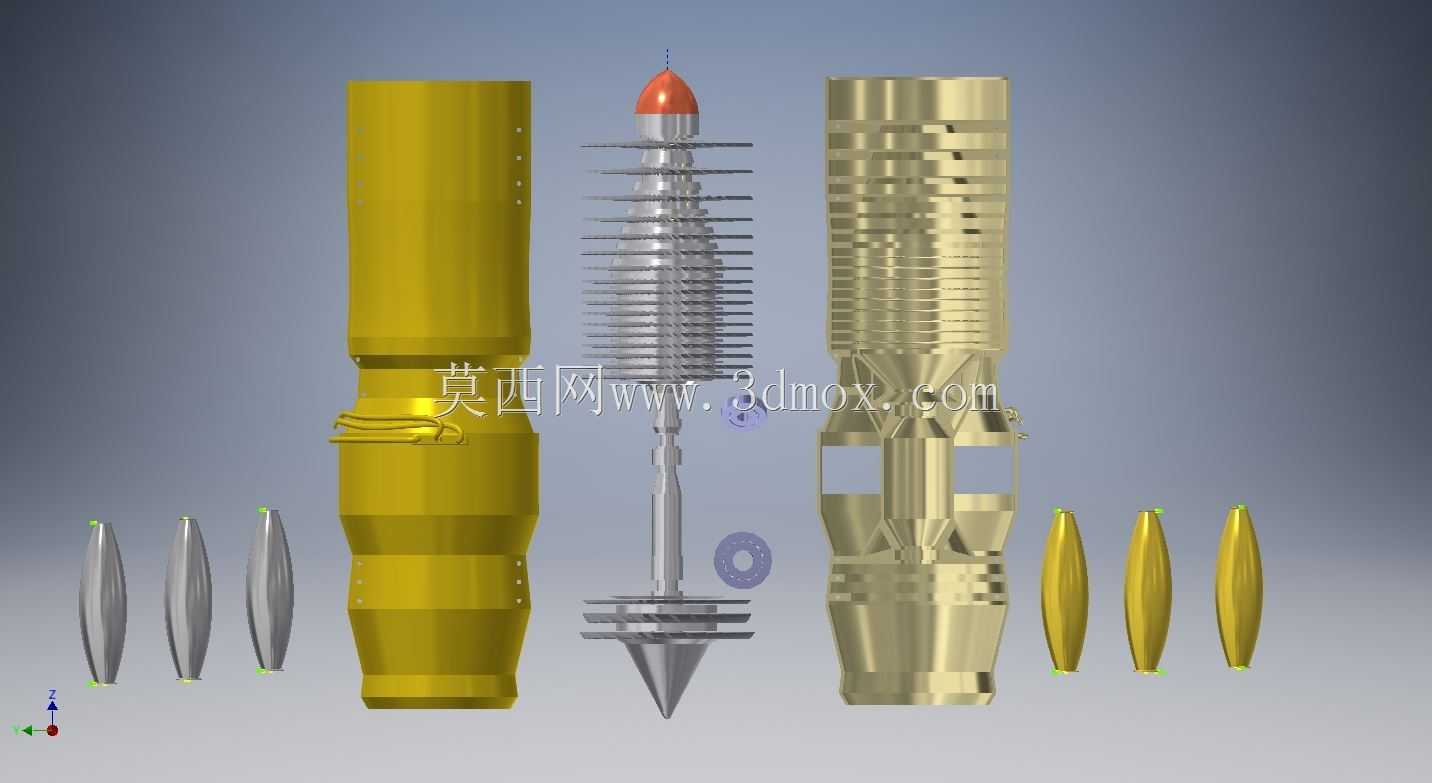

这款小型喷气动力装置主要面向航模爱好者的小型飞行器改装、教学演示场景，可适配翼展1.2米以内的固定翼航模、小型涡喷验证平台，也可作为高校机械专业热机结构教学的具象化教具，帮助学习者直观理解轴流式喷气动力的核心组成逻辑。从结构功能来看，该装置采用单级轴流压气机搭配环形燃烧室的基础构型，前端锥形进气头锥可对来流进行预压缩，降低进气紊流对压气机叶片的冲击，压气机段的多组叶片采用等弦长设计，降低加工与建模难度，燃烧室段采用环形布油孔结构，预留了后续加装点火装置、油路接口的安装位，尾喷段采用收敛型构型，可在低转速工况下提供基础推力输出。建模过程中首先确定核心安装边界：整机总长控制在180mm，最大外径62mm，所有转动部件的同轴度公差预留0.02mm的装配间隙，避免高速转动下出现剐蹭。第一步先绘制中心转轴的基准轴线，所有回转类零件均以该轴线为建模基准，先完成进气锥、压气机叶轮、涡轮叶轮的回转体基础特征，再通过阵列命令完成叶片的均布排布，叶片翼型采用简化的低速翼型截面，无需复杂的曲面修型，适配小型装置的低转速工况。第二步拆分机匣的分段结构，将进气机匣、压气机机匣、燃烧室外机匣、尾喷管分别建模，各段之间采用止口定位结构，止口配合长度设置为5mm，保证装配后的同轴度，机匣壁厚统一设置为2mm，兼顾结构强度与轻量化需求。第三步完成内部油路、点火位的预留结构，在燃烧室段侧壁预留3个直径2mm的油嘴安装孔，尾部预留点火器的穿线孔位，所有孔位均做倒角处理，避免应力集中。设计过程中特意简化了复杂的冷却管路结构，将原型航发的复杂气冷通道简化为机匣外壁的散热凹槽，既降低了建模复杂度，也能满足短时间演示工况下的散热需求，整机所有零件均采用可3D打印的壁厚设计，非受力件可采用光敏树脂打印，受力的转轴、叶轮部件可采用铝合金加工，适配不同场景的制作需求。需要注意的是，该结构属于原型验证构型，未做动平衡校核与高温耐受设计，仅适用于低速演示、结构教学场景，若要实现实际点火运行，还需补充动平衡调校、耐高温材料替换、油路精准匹配等升级工作，建模时所有配合面均预留了后续修改的参数化接口，可直接通过修改特征参数调整压气机叶片数量、燃烧室容积、尾喷口直径等核心参数，方便后续迭代优化。
