小型圆柱式船舶动力核心组件结构设计

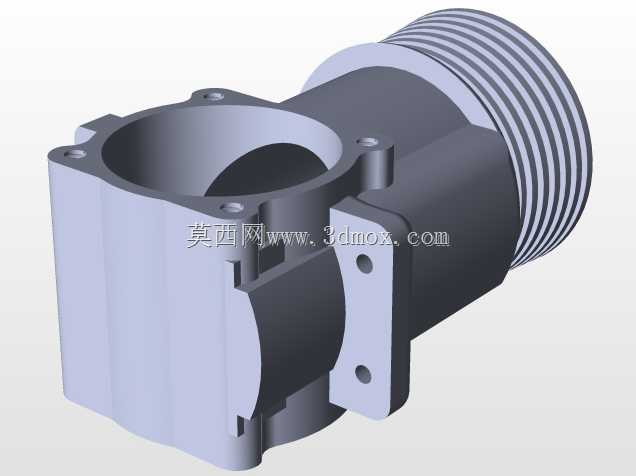

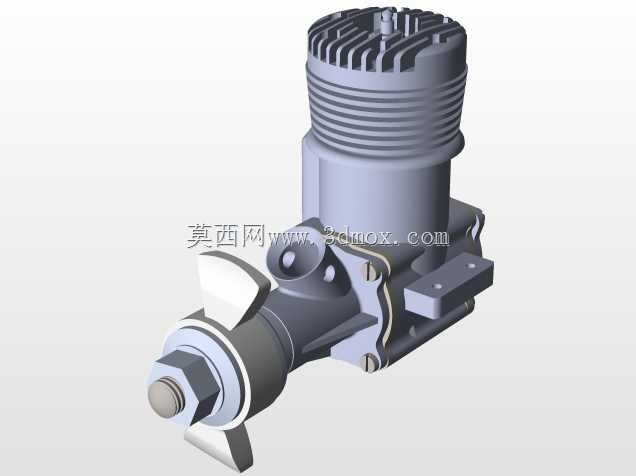

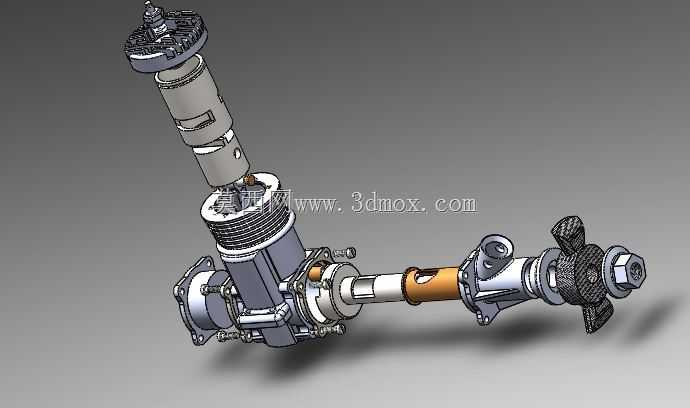

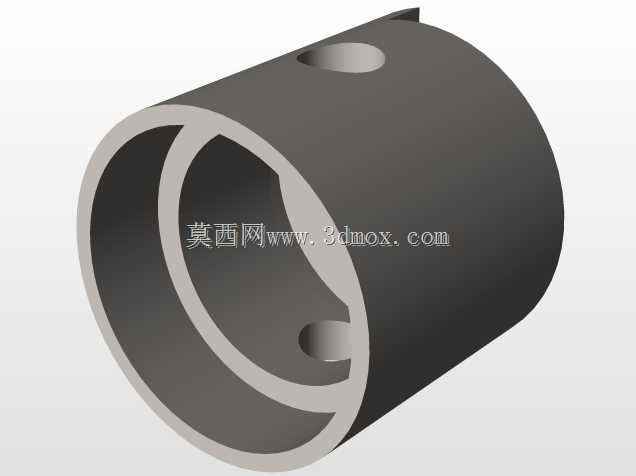

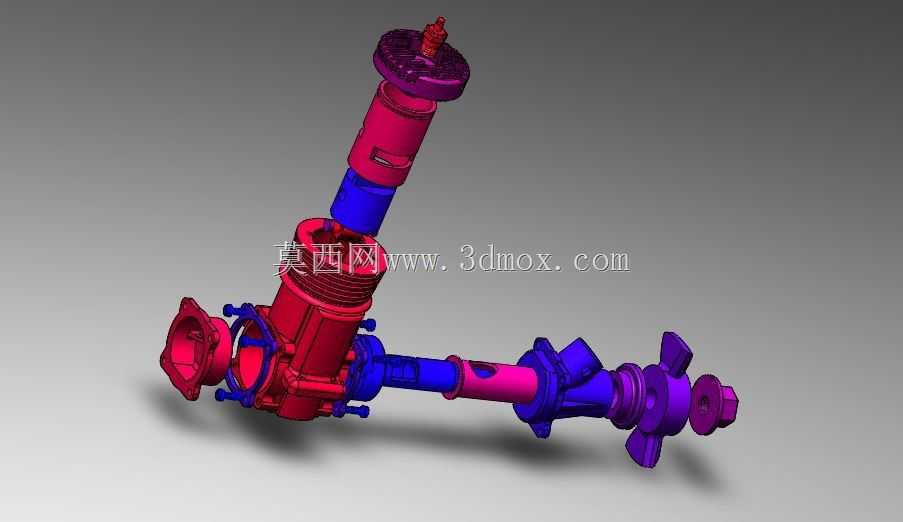

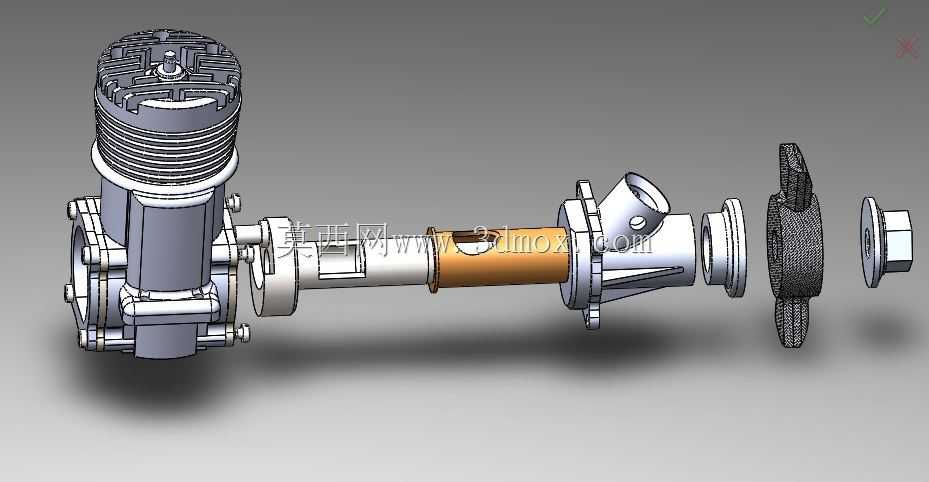

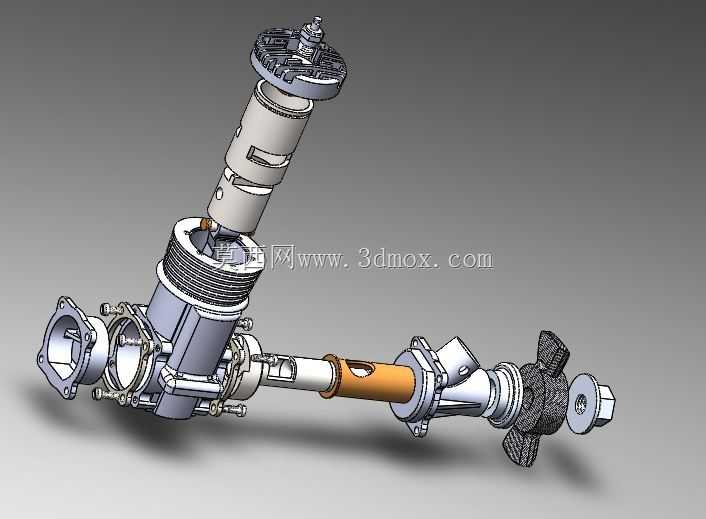

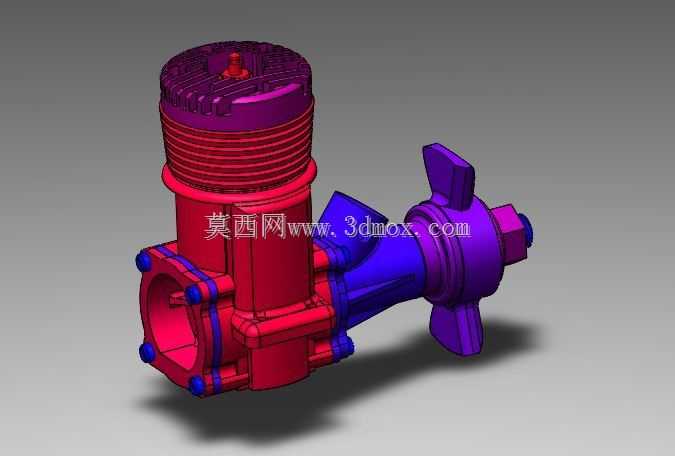

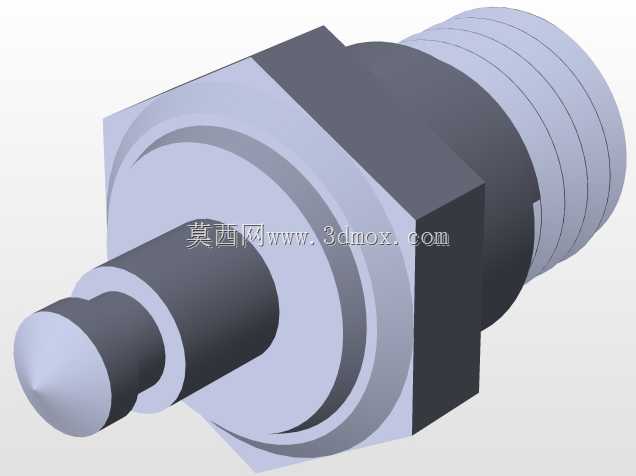

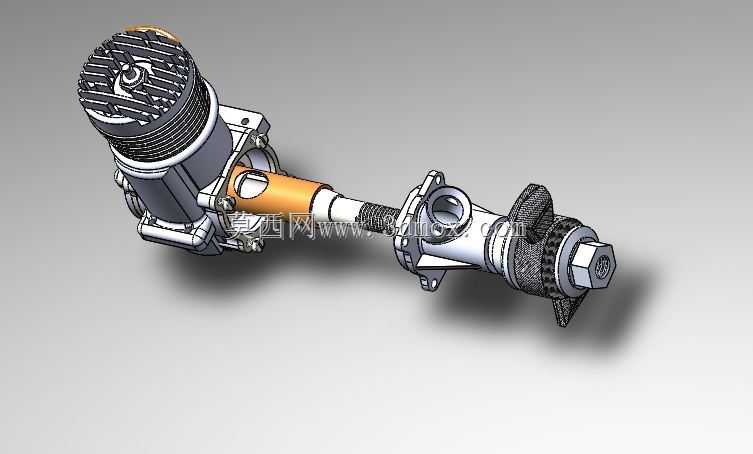

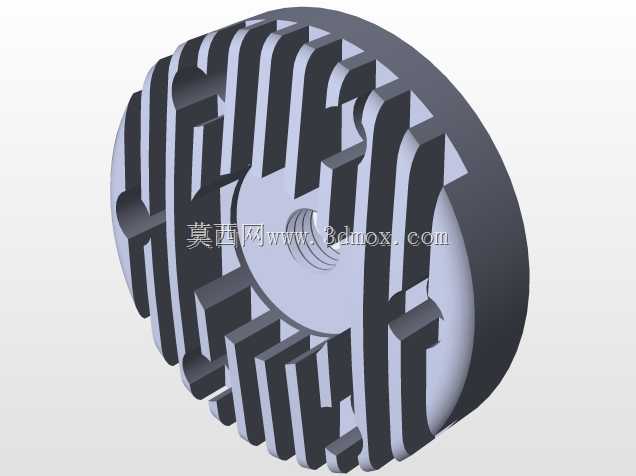

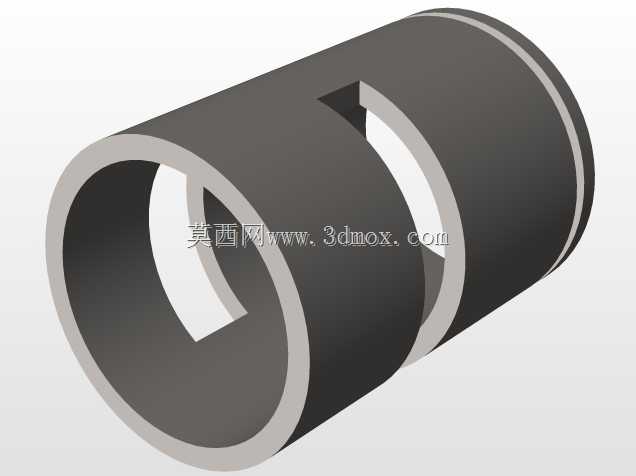

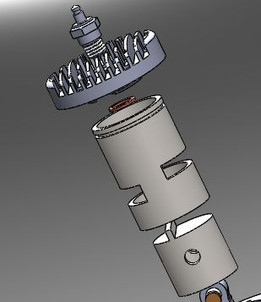

这款小型圆柱构型的动力组件，主要适配内河小型作业艇、舷外挂机、应急救援艇的动力单元需求，也可作为小型无人水面航行器的动力源使用，整体采用单缸往复式结构布局，核心做功部件围绕圆柱形缸体轴线完成往复运动，能在紧凑的安装空间内输出稳定动力。从实际使用场景来看，这类小排量动力单元常被用于近岸浅水区作业的小型船舶，不需要过大的整机体积，同时要兼顾高转速区间的动力响应，因此设计阶段将旋转频率覆盖区间设置在2500-15000r/min，低转速段可满足船舶低速巡航、靠泊 maneuver 时的平稳动力输出，高转速段可支撑船舶快速避障、逆水行进时的动力储备需求。结构设计上，组件拆分后可清晰看到顶部点火部件、带散热鳍片的缸头、带气道开槽的活塞主体三个核心部分，缸头的环形散热鳍片采用等间距阵列布局，鳍片厚度与间距经过热负荷校核，能在船舶行进时借助迎面气流完成自然散热，不需要额外加装水冷管路，大幅简化了小型船舶动力系统的配套结构。活塞部分的开槽结构并非减重设计，而是对应二冲程动力的气道换气孔位，活塞上行时封闭换气孔完成压缩行程，下行到对应位置时开槽对齐缸体气道，完成新鲜混合气的更换与废气排出，这种一体化开槽的活塞设计减少了额外配气部件的数量，降低了整机故障概率，也压缩了整体轴向安装尺寸。安装边界方面，整体组件为同轴圆柱构型，最大外径集中在缸头散热鳍片位置，缸体主体直径小于缸头外径，安装时可直接将缸体嵌入船舶动力舱的预制安装孔位，仅需要在缸头位置预留对应散热空间即可，不需要额外设计复杂的安装支架，轴向尺寸紧凑，能适配厚度有限的船尾挂板安装需求，也可嵌入小型船体的内置动力舱中。从结构建模的细节来看，活塞顶部的凹坑对应点火位置的燃烧室构型，能让混合气在点火后形成更合理的涡流，提升燃烧效率，顶部点火部件的螺纹接口采用标准规格，可直接替换通用的同规格点火元件，后期维护时不需要定制专用配件，活塞下部的销孔用于连接曲柄连杆机构，将往复直线运动转化为旋转动力输出，孔位的同轴度公差在建模时就做了严格约束，避免运行过程中出现偏磨导致的动力损耗。这类小排量动力组件的设计核心是在极小的体积内平衡动力输出、散热效率、维护便利性三个核心需求，没有冗余的结构设计，所有外露特征都服务于实际功能，鳍片的数量、活塞开槽的角度与深度、燃烧室的凹坑深度，都对应实际运行中的热负荷、换气效率、燃烧效率需求，没有为了外观增加多余的造型特征，完全围绕船舶小型动力单元的实际使用工况做结构优化。
