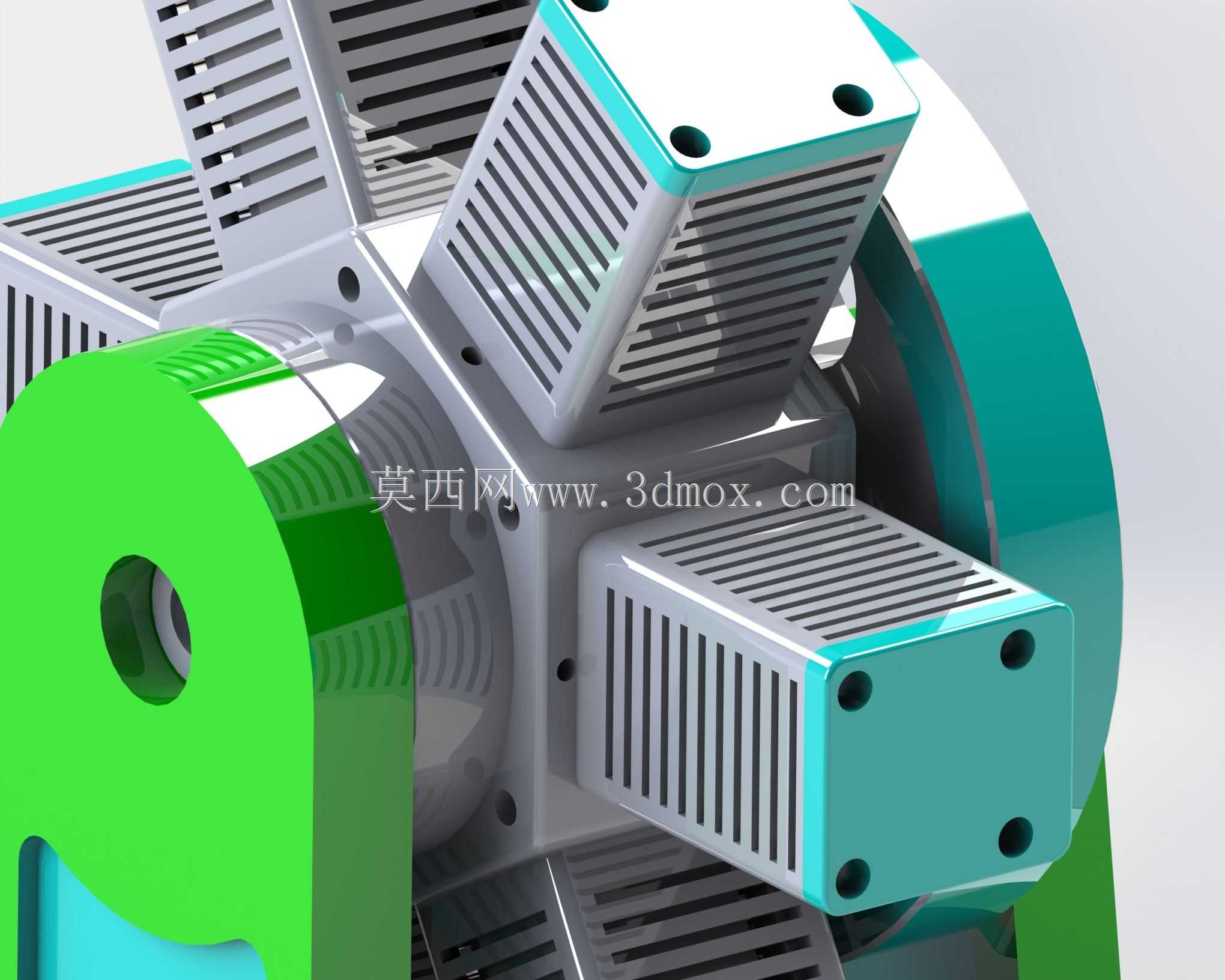

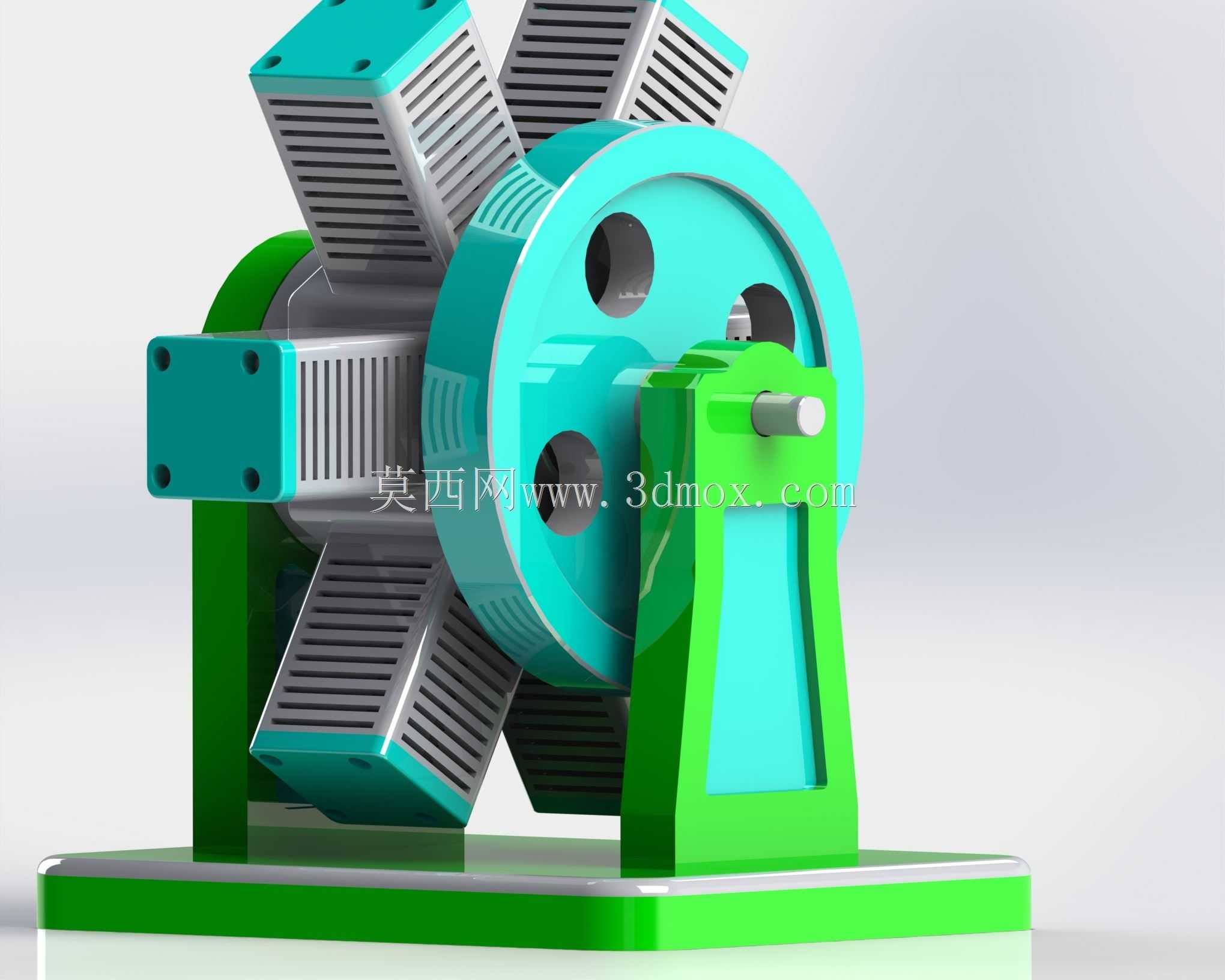

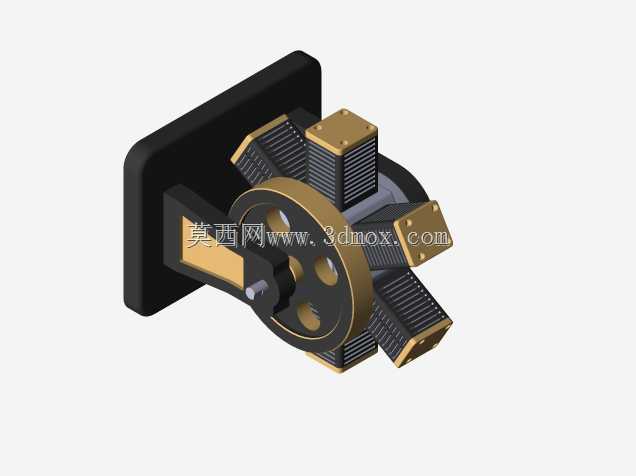

做动力单元选型的结构工程师多半接触过径向发动机的布局方案,这类动力装置最早在航空领域应用广泛,凭借紧凑的径向缸体排布,能在有限的径向空间内布置更多做功气缸,相比直列排布的同排量机型,曲轴长度更短,整体刚性表现更优,在小型通航动力、特种作业装备动力单元、模型动力改装场景中至今仍有应用空间。这款径向排布的气缸发动机,在结构设计阶段优先考虑了缸体散热需求,每个独立气缸的外部都设计了密集的横向散热鳍片,鳍片的厚度、间距都经过散热效率校核,保证气缸做功过程中产生的热量能快速通过鳍片与空气对流散出,避免缸体温度过高引发的润滑失效、部件热变形问题。建模过程中先确定曲轴的中心回转轴线,以该轴线为中心做圆周阵列基准,先完成单个气缸组件的建模:从缸套内壁的配合尺寸开始,确定活塞往复运动的行程边界,再依次完成缸体外壳、散热鳍片、缸盖安装孔位的结构绘制,单缸结构校验无干涉后,按照设计的缸数沿中心轴线做等角度圆周阵列,再补全中心曲轴箱的连接结构、两侧端盖的定位结构,每个气缸与曲轴箱的连接面都预留了密封安装位,保证装配后的气密性要求。从安装边界来看,整体结构以中心曲轴为对称中心,所有气缸沿径向向外伸展,安装时需要预留对应半径的圆周空间,轴向尺寸仅覆盖曲轴箱与两侧端盖的厚度,相比同排量直列发动机轴向占用空间缩小近六成,适合安装空间轴向受限、径向有富余布局空间的设备场景。渲染阶段对不同部件做了材质区分:曲轴箱端盖采用亮面金属烤漆材质,气缸散热鳍片做了半哑光金属质感处理,不同气缸的边角做了撞色区分,既方便装配时识别不同缸位的部件,也能在结构展示时清晰呈现各组件的装配层级。建模过程中需要重点关注活塞连杆与曲轴曲柄的配合间隙,每个阵列后的气缸连杆都要对应到曲轴的对应曲柄销位置,避免阵列后出现连杆与曲轴的运动干涉,同时要校核每个气缸的进排气通道布局,保证各缸的进排气阻力偏差控制在合理范围内,避免出现各缸做功不均匀的问题。这类径向结构的发动机,在实际使用中曲轴的受力更均匀,多个气缸交替做功时对曲轴的冲击力能沿圆周方向分散,相比单缸或直列少缸机型,运转时的振动幅度更小,对配套设备的减震结构要求更低。
- 全部评论(0)
- 模板大小 6.08 MB
- 售价 5金币
- 浏览次数
- 系统要求 Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Rendering,Other
- 软件分类 发动机
