双耳环式液压油缸三维设计模型

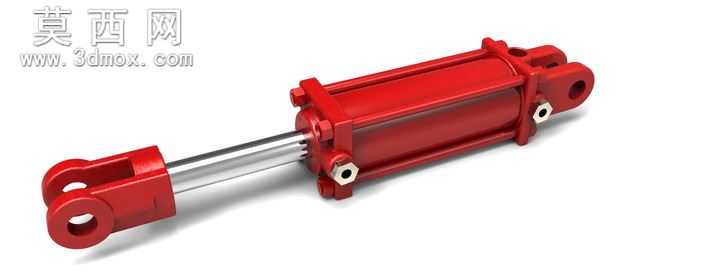

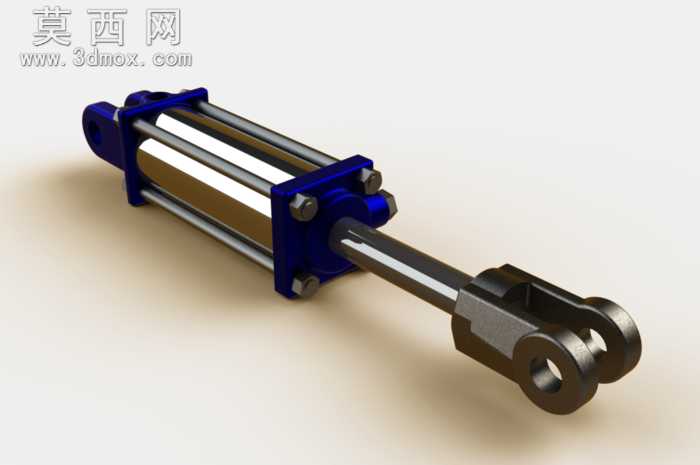

本模型为双耳环安装形式的液压油缸三维设计成果，建模过程严格遵循液压元件的通用设计规范，完整还原了拉杆式液压缸的全部结构细节。建模阶段从缸筒主体结构入手，先完成缸筒内外径的参数化绘制，保证缸筒壁厚满足额定工作压力下的强度要求，再依次搭建前后端盖结构，端盖与缸筒的连接采用四根对称布置的拉杆锁紧结构，建模时精准还原了拉杆的安装孔位、锁紧螺母的配合尺寸，确保各部件装配后无干涉错位。活塞杆部分采用镀铬活塞杆的典型结构设计，建模时区分了活塞杆与活塞的连接段、伸出端的耳环连接结构，前端耳环为双叉耳带销孔的形式，可直接与负载端的铰接座配合安装，销孔位置做了同轴度约束，保证铰接转动的顺畅性；缸筒尾端同样设计为单耳环铰接结构，与前端耳环配合实现油缸的摆动安装，适配多种需要角度补偿的液压驱动场景。密封结构的建模也做了细节还原，在活塞杆伸出端、活塞与缸筒配合面、端盖与缸筒贴合面都预留了标准密封件的安装槽位，符合常规液压缸的密封设计逻辑，可直接用于密封件选型参考。渲染阶段为模型赋予了贴近实物的材质属性，缸筒、端盖、耳环等钢制结构件采用亮红色工业油漆材质，还原了工程用液压缸常见的外观涂装，活塞杆表面赋予抛光镀铬的金属材质，呈现出高反光的亮银色金属质感，锁紧螺母、油口接头等小零件采用发黑处理的金属材质，不同材质的区分让模型结构层次清晰，各部件辨识度高。模型整体结构完整，所有运动部件的配合关系都做了装配约束，可直观展示油缸的伸缩运动原理，既可以作为液压系统设计的元件选型参考，也可用于液压传动相关的教学演示场景，帮助理解液压缸的工作原理与结构组成。
