RC模型车液压刹车制动总成设计

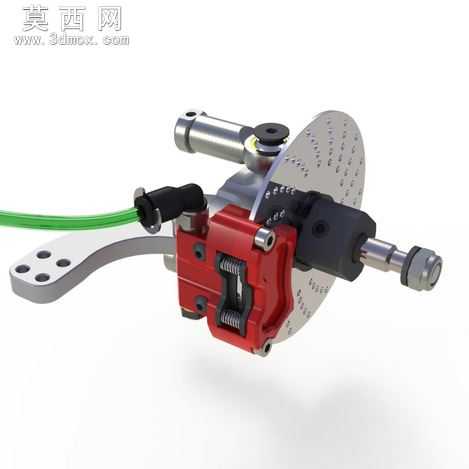

本模型为适配1:5与1:4比例遥控模型汽车设计的液压刹车制动总成，采用三维参数化建模方式完成全结构搭建，完整还原了实车液压碟刹的工作逻辑与装配关系，可直接用于模型车改装、结构教学或制动原理演示场景。建模过程中严格遵循液压制动的传动逻辑，对核心部件做了精细化还原：刹车卡钳部分采用分体式红色缸体结构，内部精准复刻了活塞回位弹簧、刹车片限位槽、液压油道的布局，卡钳与安装支架的连接孔位、固定螺栓的规格都做了等比例缩放，保证虚拟装配时无干涉问题，卡钳表面的散热鳍片、放油螺丝、油管接头等细节都做了独立建模，还原真实卡钳的外观特征与功能结构。刹车碟部分采用带通风打孔的碟盘设计，盘面的散热孔按照圆周等距排布，碟盘与轮毂连接的法兰盘、固定轴的配合公差都经过参数校验，保证转动时的同轴度符合模型车的运行要求，碟盘表面做了金属磨砂质感的材质处理，还原钢制刹车碟的真实视觉效果。液压传动部分包含金属油管、油管快插接头、刹车推杆组件，油管采用柔性管路建模，可模拟真实刹车管路的布线形态，接头部分的密封结构、锁紧卡扣都做了细节呈现，推杆与卡钳活塞的连接位置做了运动副约束，可直接在三维软件中模拟刹车踩下时，液压油推动活塞夹紧刹车碟的完整动作过程。安装支架部分采用多孔位可调设计，可适配不同规格的模型车桥安装位，支架的加强筋结构、减重孔都按照模型车的强度需求设计，既保证制动时的结构强度，又尽可能降低总成重量，符合RC模型车的轻量化设计需求。材质渲染阶段，对不同部件做了差异化材质分配：卡钳缸体采用亮面红色烤漆材质，金属管路、碟盘、固定螺栓采用抛光金属与磨砂金属区分，刹车片采用耐磨复合材质的深灰色哑光质感，油管采用绿色橡胶包覆的半柔性材质，渲染后可清晰区分各个部件的功能属性，直观展示液压刹车的结构组成。整个模型的设计思路围绕RC模型车的实际使用需求展开，在缩小比例的前提下保留了液压刹车的全部核心功能结构，所有部件的尺寸比例都经过反复校验，既满足外观仿真的需求，也可作为模型刹车改装的结构参考，帮助设计者理解小型液压制动系统的布局逻辑与传动原理。
