微量配料用螺旋输送给料设备结构设计

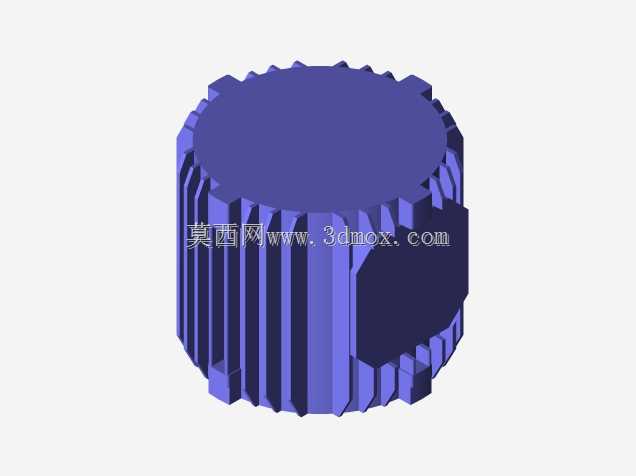

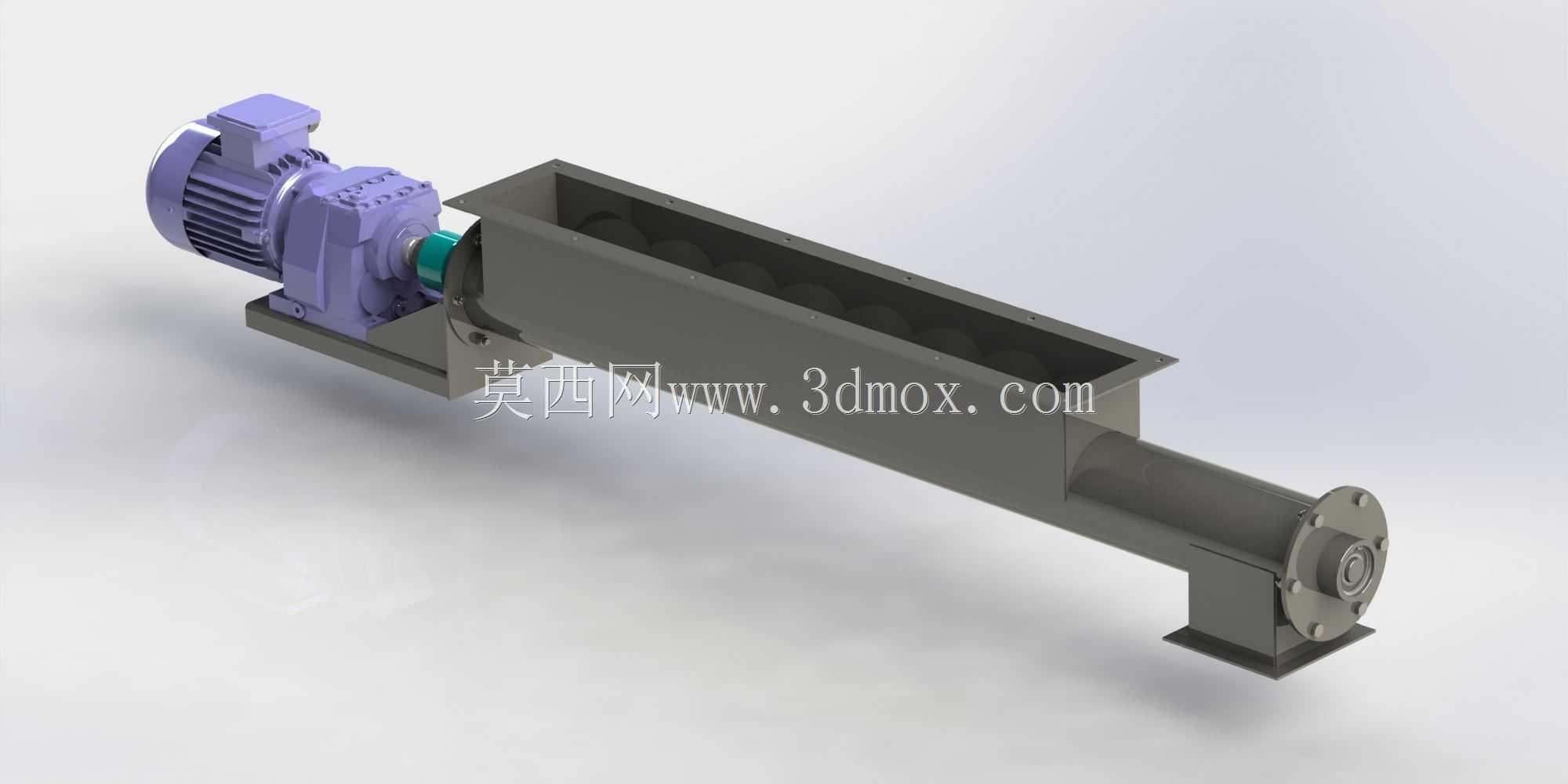

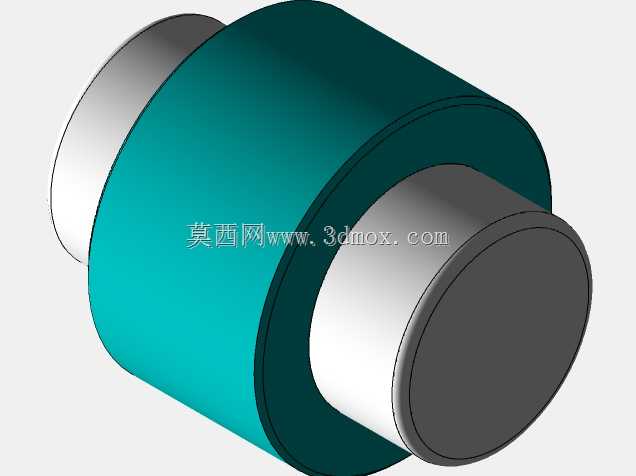

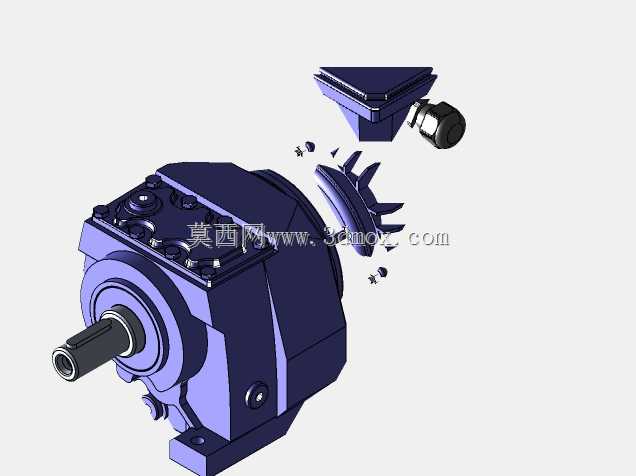

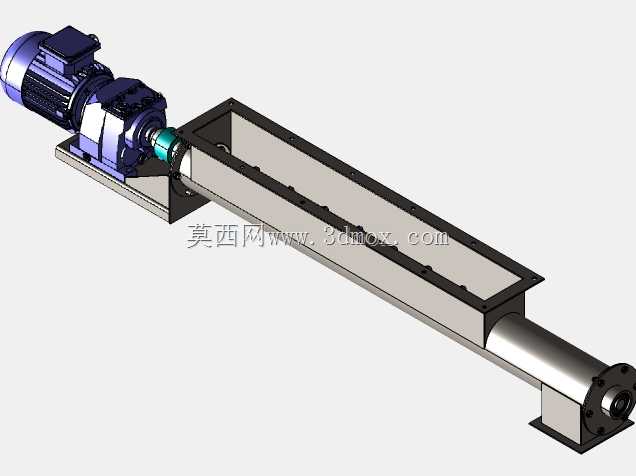

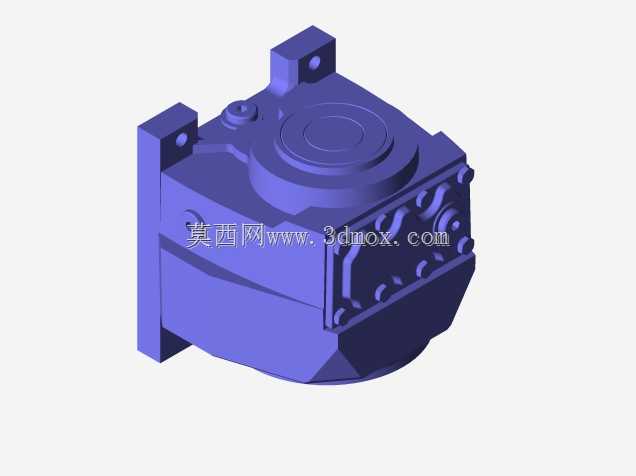

做这个模型的时候，最先考虑的是精细化工、食品添加剂、医药粉剂这类微量配料场景的实际需求——这类工况下普通大管径螺旋输送机的给料精度根本达不到要求，往往会出现冲料、给料量波动超差的问题，所以一开始就把核心设计目标锁定在小流量稳定给料上。驱动端选的是直联减速电机的布局，没有额外加链轮传动结构，一方面是缩小整机的安装长度，另一方面直联结构的传动间隙更小，启停的时候给料量的滞后误差能压到更低，毕竟微量配料时哪怕电机多转半圈，给料误差都可能超出工艺允许范围。槽体部分没有用全圆管结构，进料段特意做了上方敞口的U型槽设计，进料口的宽度和槽体内部螺旋叶片的直径做了1.2:1的比例匹配，避免粉体架桥堵料，进料段之后过渡到圆管出料段，圆管段和螺旋叶片的间隙控制在0.5mm到1mm之间，间隙太大会出现粉料窜料、小流量下给料不稳的问题，间隙太小加工装配难度高，运行时叶片蹭管壁会产生额外的负载和异响。螺旋叶片的螺距不是等距设计的，进料段的螺距比出料段大15%左右，进料段大螺距能快速把物料拉进槽体，避免进料口积料，出料段用小螺距，能让物料在推送过程中更密实，给料的均匀性更好，不会出现一段多一段少的断料情况。建模的时候先搭整机的安装基准，先确定驱动端的安装法兰面和出料口法兰的中心高，把两个核心安装基准定死之后再拆分零件：先画螺旋轴的主体，用螺旋线扫描做出叶片，注意叶片和轴的焊接位置要留好倒角，避免实际加工时焊缝应力集中；之后画U型槽和圆管段的壳体，壳体上的端盖密封位置要留好填料密封的安装槽，毕竟输送的多是细粉体，密封不好容易漏粉污染车间环境；驱动端的连接座要做加强筋结构，因为减速电机运行时有振动，壁厚太薄的话长期运行会出现连接座开裂的问题。安装边界上，整机的水平安装基准是槽体下方的两个支撑脚，支撑脚的安装孔做成长圆孔，方便安装时调整整机的水平度，出料口的法兰是标准圆形法兰，能直接和下游的配料秤、混合机进料口对接，不需要额外做转接件，进料口的敞口边缘做了外翻边，方便和上游的缓存料仓连接固定。建模过程中要反复校验运动干涉，尤其是螺旋轴转动时和壳体、端盖、密封件的间隙，要留够热膨胀的余量，毕竟设备长时间运行时轴承和物料摩擦会让轴有轻微的温升伸长，如果不留余量很容易出现轴端顶死的问题。另外端盖位置的轴承选型要选带密封的深沟球轴承，既能承受径向载荷，也能阻挡粉体进入轴承腔，延长轴承的使用寿命。
