塑料挤出成型模头结构三维设计

项目分类:3D模型 发布时间:2021-09-22 ID:279600
  • 塑料挤出成型模头结构三维设计
  • 塑料挤出成型模头结构三维设计
  • 塑料挤出成型模头结构三维设计
  • 塑料挤出成型模头结构三维设计
  • 塑料挤出成型模头结构三维设计
  • 塑料挤出成型模头结构三维设计
  • 塑料挤出成型模头结构三维设计
  • 塑料挤出成型模头结构三维设计
  • 塑料挤出成型模头结构三维设计

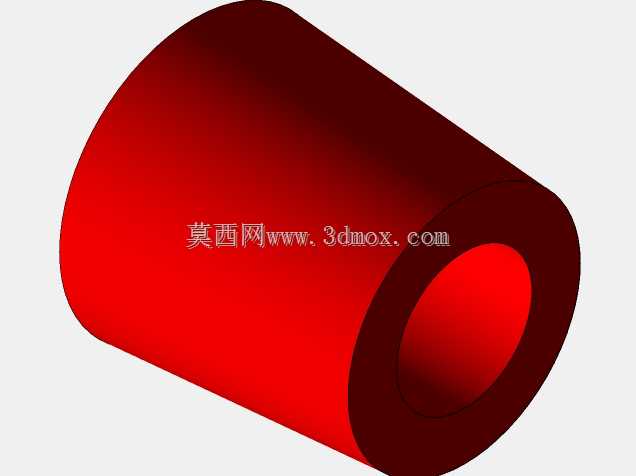

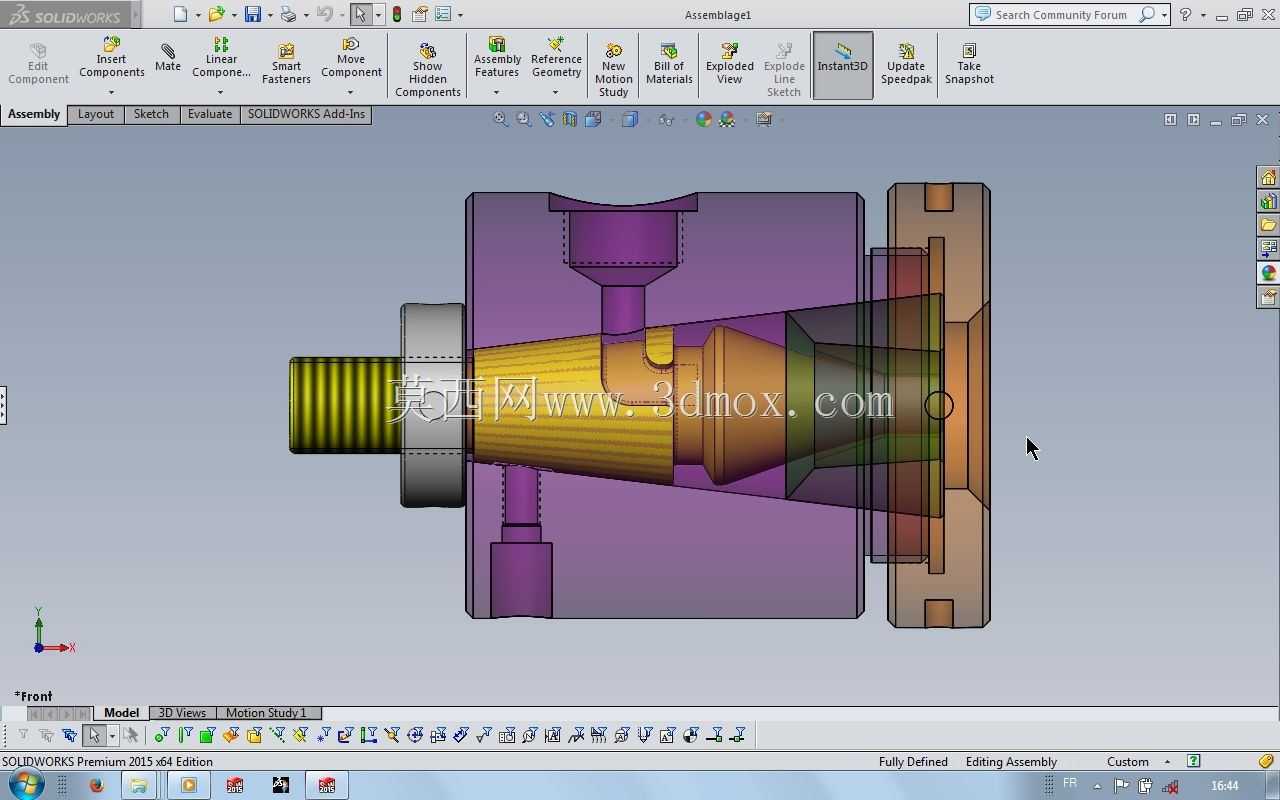

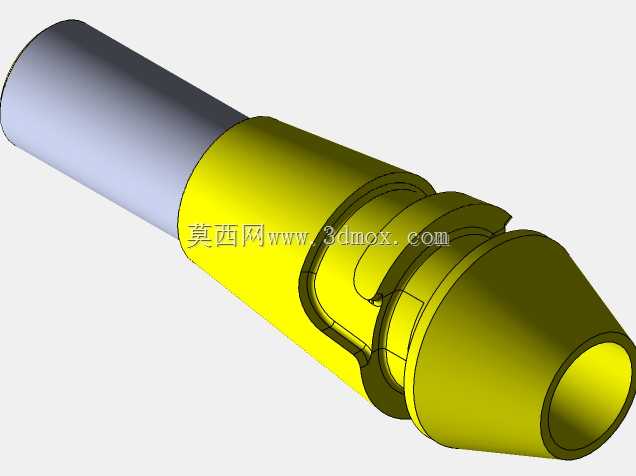

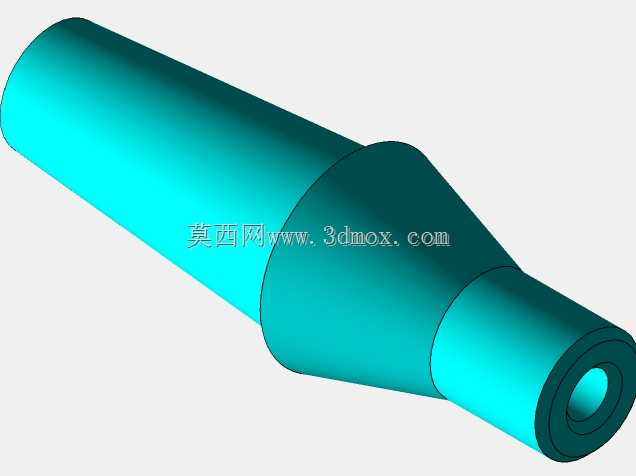

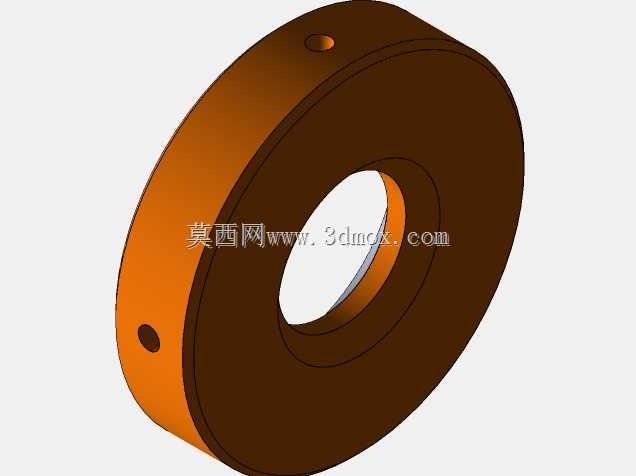

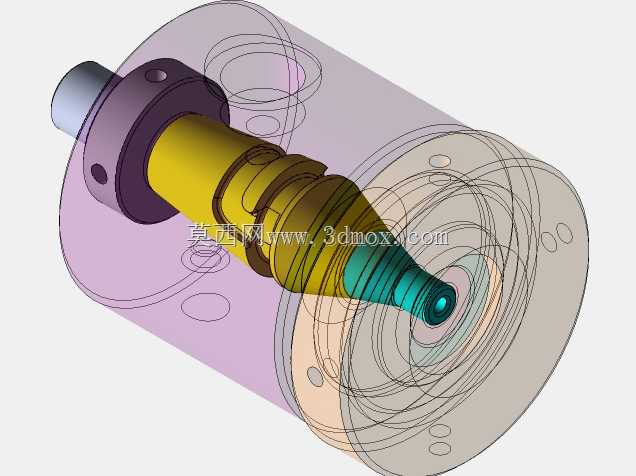

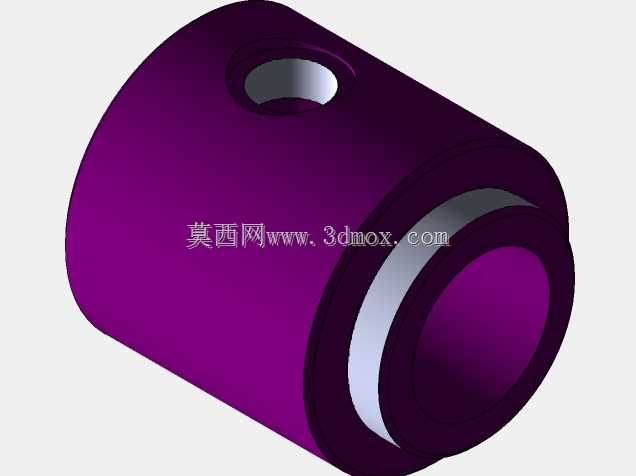

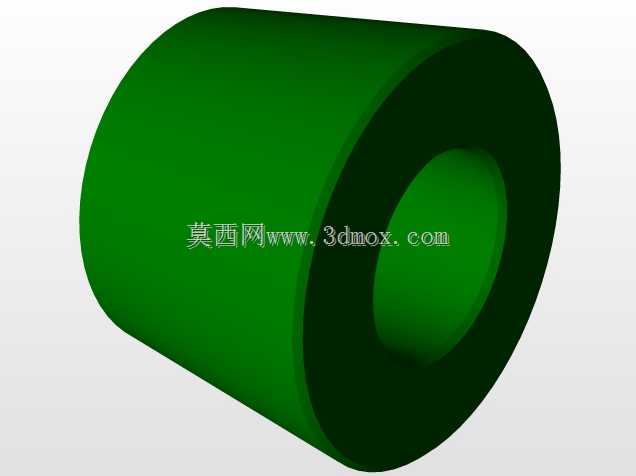

这套塑料挤出模的结构设计,核心服务于热塑性塑料连续挤出成型的生产场景,常见于管材、异型材、棒材类塑料制品的生产线前端,是挤出成型设备里直接决定出料形态、塑化均匀度的核心功能部件。日常生产中,熔融态塑料从挤出机机筒输出后,会直接进入该模头的进料口,顺着内部渐变的流道完成压力均匀分布,最终从口模段挤出具备固定截面形状的型坯,后续经定型、冷却、牵引工序完成成品加工。从结构设计逻辑来看,整个模头采用分段式组合结构,进料端设置了与挤出机对接的定位止口,保证安装同轴度,避免漏料问题;内部流道采用流线型渐变设计,从进料段的大截面逐步过渡到口模段的成型截面,全程无流道死角,避免熔融料长期滞留出现过热降解,影响最终制品的外观与力学性能。模头外侧设置了独立的加热段安装位,可匹配不同塑料原料的加工温度需求,保证整个流道内的熔体温度均匀,避免局部温差导致出料流速不均,出现制品壁厚偏差、变形等问题。建模过程中,先从核心流道的曲面构建入手,先绘制进料口、过渡段、口模段的截面轮廓,通过放样特征生成连续的流道曲面,再基于流道的边界向外偏移生成模体的实体结构,之后依次添加连接法兰、定位销孔、紧固件安装位、加热元件安装槽等附属结构;装配阶段按照实际生产的装配顺序,依次将模体、口模、压环、连接紧固件等部件完成配合,添加同轴度、贴合面的装配约束,还原实际装配的间隙与定位关系,同时对所有棱边做了符合加工要求的倒角处理,避免应力集中,也方便加工时的刀具退刀与现场装配操作。安装边界上,模头进料端的法兰尺寸匹配常规规格的单螺杆挤出机输出端,整体径向尺寸控制在生产线安装的允许范围内,轴向长度预留了足够的加热元件安装与接线空间,不会和后续的定型套、冷却水槽产生安装干涉。设计时还考虑了日常拆洗的需求,模体的分段连接位置都设置了启模螺孔,方便生产换料、清理余料时快速拆分模头,清理流道内的残留物料,减少停机维护的时间成本。
