超高真空系统用钛升华泵结构设计

做真空获得设备结构设计快十二年，经手的各类真空泵结构方案不下百套，钛升华泵这类超高真空获得部件的建模，最考验对真空工况边界的把控，不能照搬普通容积泵的设计逻辑。这类部件主要配套在表面分析仪器、高能物理试验装置、半导体外延生长设备的超高真空腔室端，作为辅助抽气手段配合分子泵、离子泵使用，核心作用是通过加热钛丝升华出活性钛膜，吸附腔体内的活性气体分子，把极限真空度拉到10^-8Pa量级，解决普通高真空泵对氢、一氧化碳、氮气等活性气体抽速不足的问题。

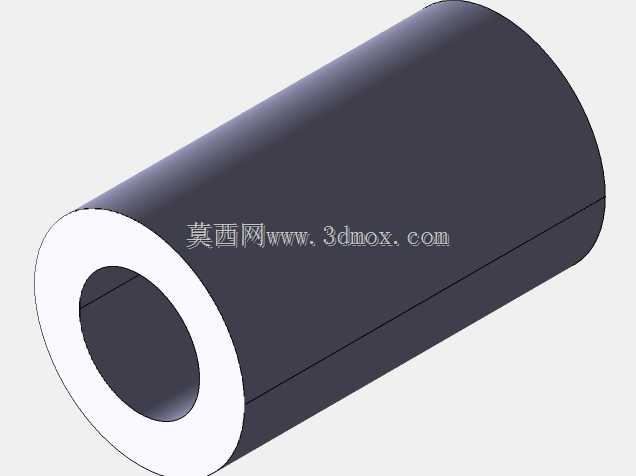

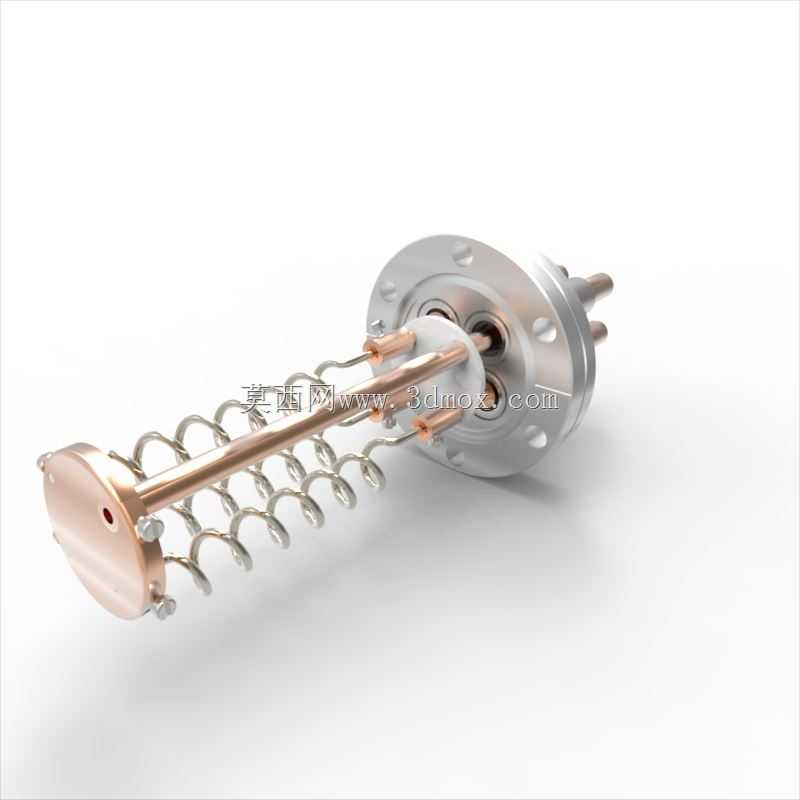

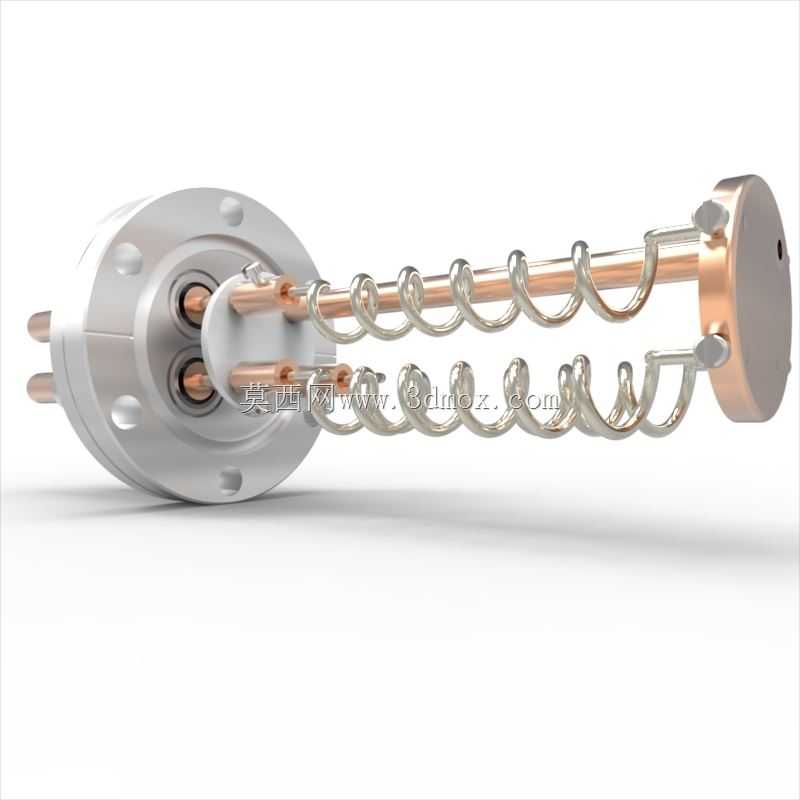

建模前首先要明确安装边界，这类泵通常采用CF法兰刀口密封结构与真空腔壁连接，法兰端面的平面度公差要控制在0.02mm以内，避免密封面压合不均出现微漏；法兰上的安装孔位要匹配标准CF法兰的孔距规范，保证现场安装时能直接对接现有真空腔体接口，不需要额外加工转接件。泵体内部的核心结构是钛丝支撑组件，螺旋排布的钛丝要和两端的导电铜柱可靠连接，铜柱与法兰之间采用陶瓷绝缘结构隔绝，既要保证通电加热时大电流能稳定导通，又要避免导电部件与金属法兰直接接触造成短路，绝缘件的爬电距离要满足真空环境下的耐压要求，防止高压打火。

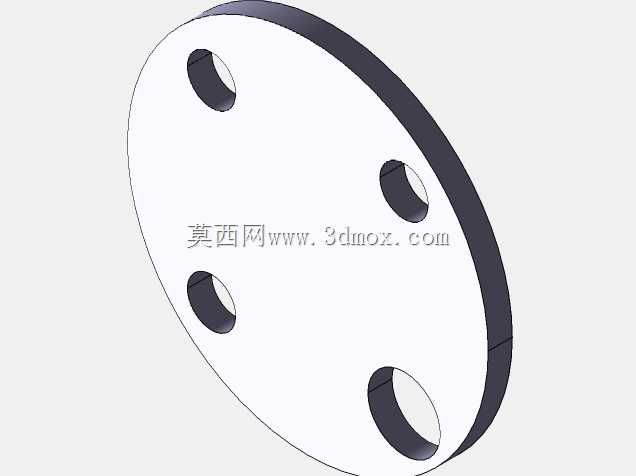

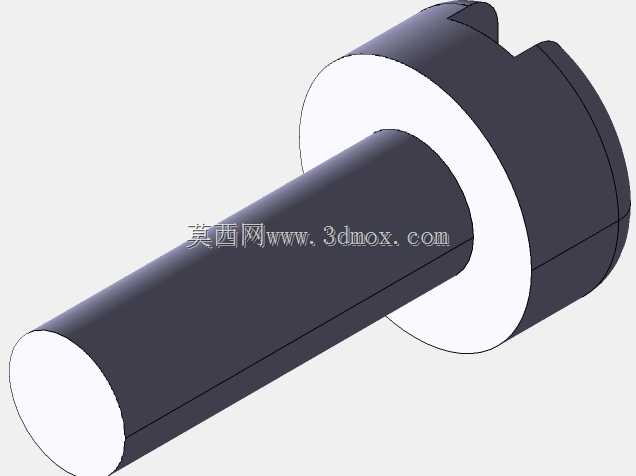

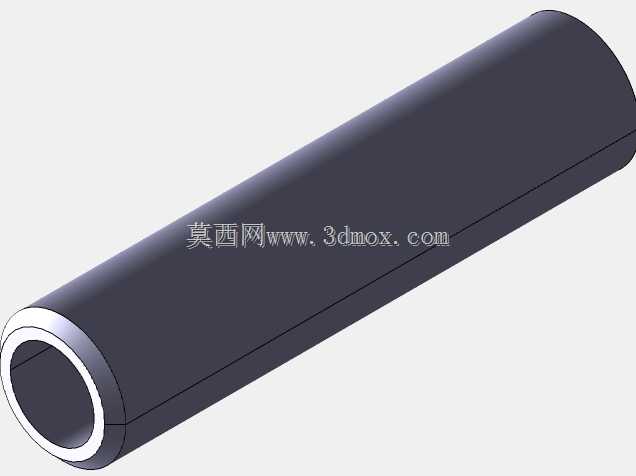

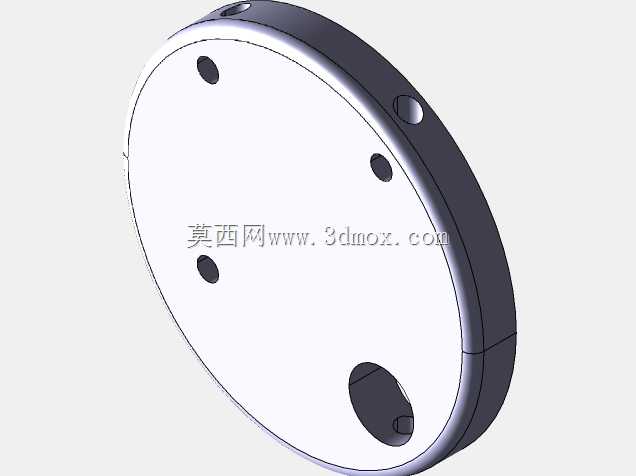

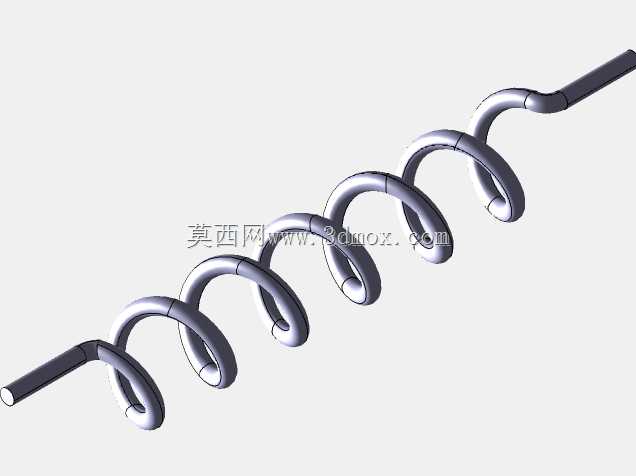

实际建模时先从安装法兰的基准面开始绘制，先画出法兰的外圆、密封刀口、安装孔位的基础轮廓，再向内延伸出支撑钛丝组件的中心导杆结构，导杆的同轴度要和法兰基准保持0.03mm以内的公差，避免钛丝通电加热膨胀后出现偏心剐蹭。螺旋钛丝的建模要先确定螺旋升角、圈数和丝径参数，这些参数直接决定钛材的升华面积和使用寿命，螺旋间距不能过小，否则相邻钛丝升华时会出现钛膜互相遮挡，降低吸气效率；也不能过大，不然相同长度的泵体上钛丝装载量不足，缩短维护周期。两端的铜电极结构要设计成快拆式，方便后期更换耗尽的钛丝组件，电极与陶瓷绝缘件的配合采用过盈压装结构，配合公差选H7/p6，保证真空环境下不会出现松动漏气。

建模过程中要提前考虑热膨胀的补偿结构，钛丝加热到升华温度时轴向伸长量比较明显，一端的电极要设计成弹性滑动结构，预留足够的伸缩余量，避免高温下钛丝被拉断。整个泵体的外露金属件都要做圆角过渡处理，避免尖锐边角在真空环境下产生场致发射，影响真空测量的准确性。完成基础零件建模后，要在装配环境下做干涉检查，重点确认电极与法兰、钛丝与支撑结构之间的间隙，保证所有运动预留间隙在0.5mm以上，不会因为热变形出现卡滞。最后还要模拟实际安装姿态，验证泵体竖直、水平安装时内部组件的受力情况，确保不同安装角度下钛丝都能保持稳定的螺旋形态，不会出现下垂变形。
