盘形凸轮弹簧顶杆传动结构设计

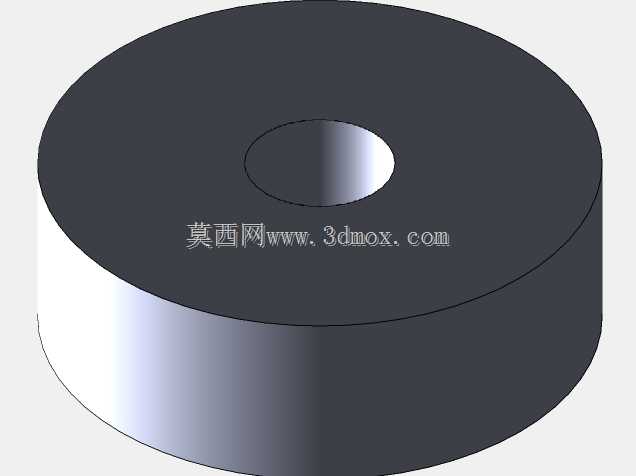

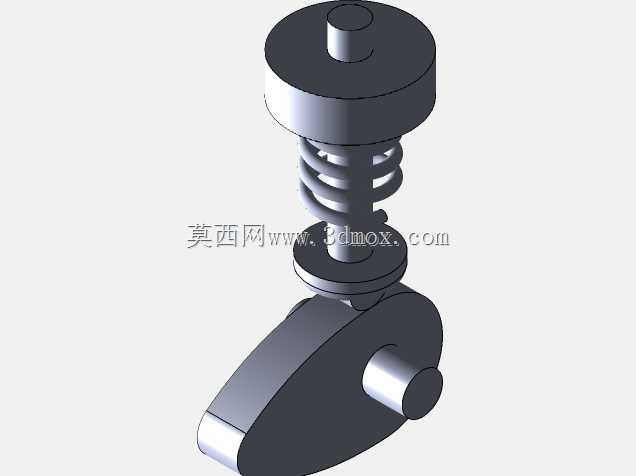

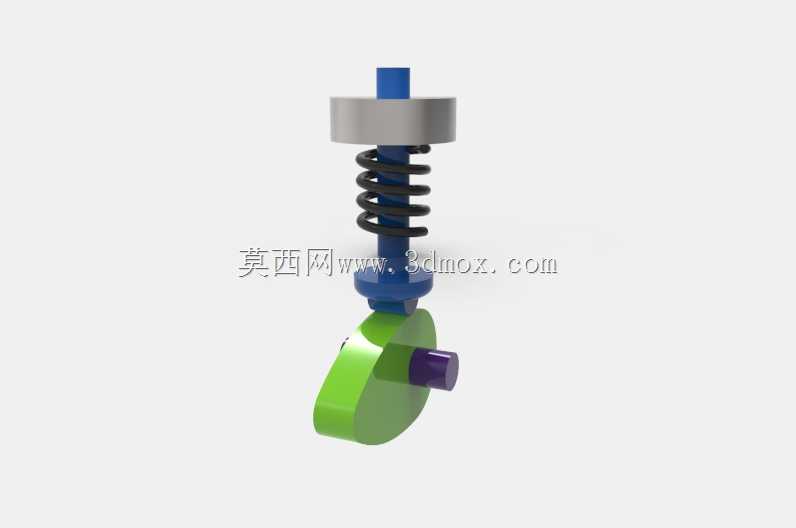

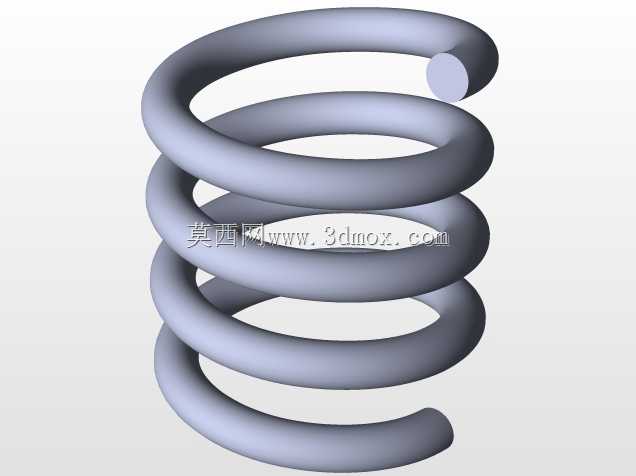

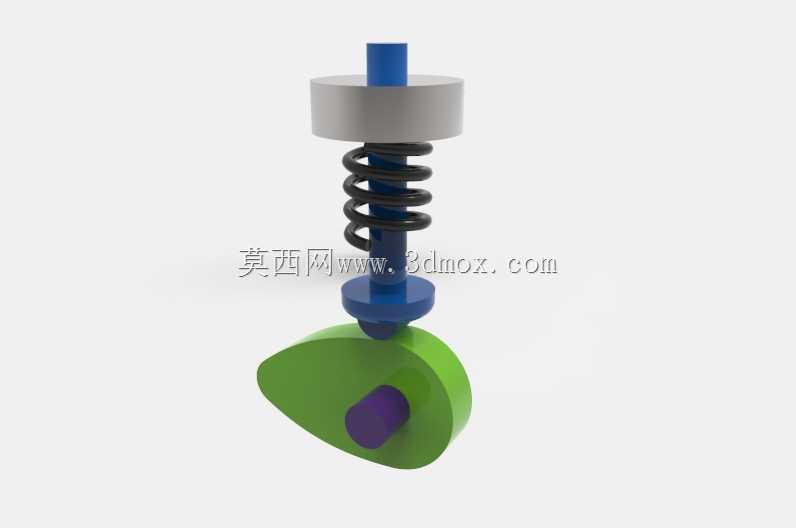

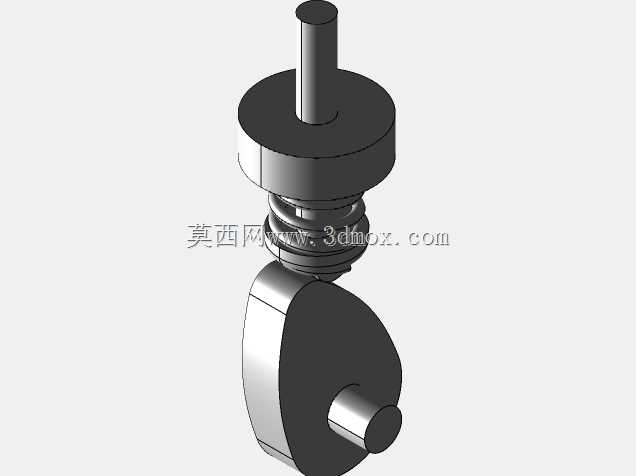

这套凸轮顶杆结构常应用在自动化送料、轻工包装、纺织机械的间歇进给工位，核心作用是把凸轮的连续回转运动转化为顶杆的往复直线动作，配合复位弹簧实现稳定的周期性位移输出，相比气缸、电缸驱动的往复机构，纯机械结构的凸轮传动无需额外电控元件，在高速连续运转工况下的动作同步性更强，故障率更低，适合每分钟上百次循环的高频作业场景。设计初期先确定从动件的运动规律，根据工位需要的顶出行程、回程速度、近休止与远休止的角度区间，先绘制凸轮的理论轮廓曲线，这里采用的是对心直动尖顶顶杆搭配盘形凸轮的结构，考虑到尖顶接触磨损较快，实际建模时将接触端做了圆弧过渡处理，降低接触应力。建模过程中先搭建装配基准，以凸轮的回转轴为全局基准轴，先绘制凸轮基体的回转特征，再通过包覆或者扫描切除的方式生成凸轮的工作轮廓，要注意轮廓曲线的曲率连续性，避免出现尖点导致顶杆运动卡滞。顶杆部分采用阶梯轴结构，上端预留安装导向套的配合轴径，中间段加工出弹簧定位台肩，下端的接触头做硬化处理的结构预留，弹簧选型时根据顶杆的复位力需求，确定弹簧的线径、中径、有效圈数，建模时通过螺旋线扫描生成弹簧实体，装配时要保证弹簧两端分别贴合顶杆台肩与上部固定压板的端面，预压量控制在总行程的15%左右，避免高速运转时弹簧出现并圈或者跳脱。安装边界方面，上部的固定压板需要和设备的安装机架通过螺栓锁紧，压板中心的导向孔与顶杆的配合公差选用H7/g6，保证顶杆滑动顺畅无卡滞，凸轮的回转轴需要搭配轴承座固定，轴端预留动力输入的键槽结构，整套机构的径向安装尺寸以凸轮最大回转半径为基准，预留3-5mm的安全间隙，轴向尺寸要保证顶杆处于下止点时，弹簧仍有足够的预紧力，处于上止点时弹簧不会被压并。建模完成后要做运动仿真验证，给凸轮添加回转驱动，检查顶杆的位移曲线是否符合设计预期，有没有出现运动干涉，尤其是凸轮转动到推程段最大升程位置时，要确认顶杆与导向套、弹簧与周边零件的间隙是否合理，避免实际装配后出现运动干涉。
