BIGTREETECH SKR2 3D打印机主控控制板

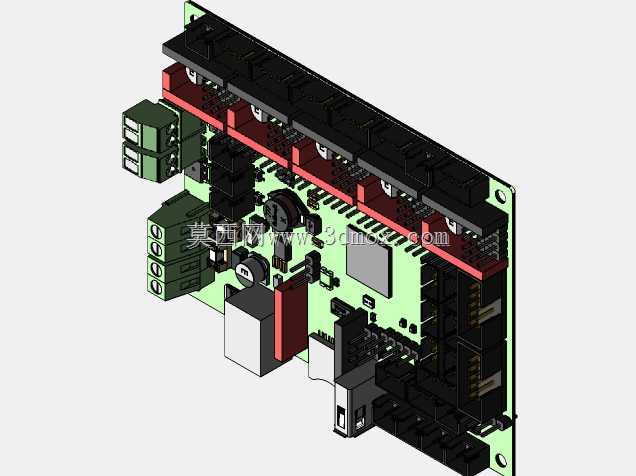

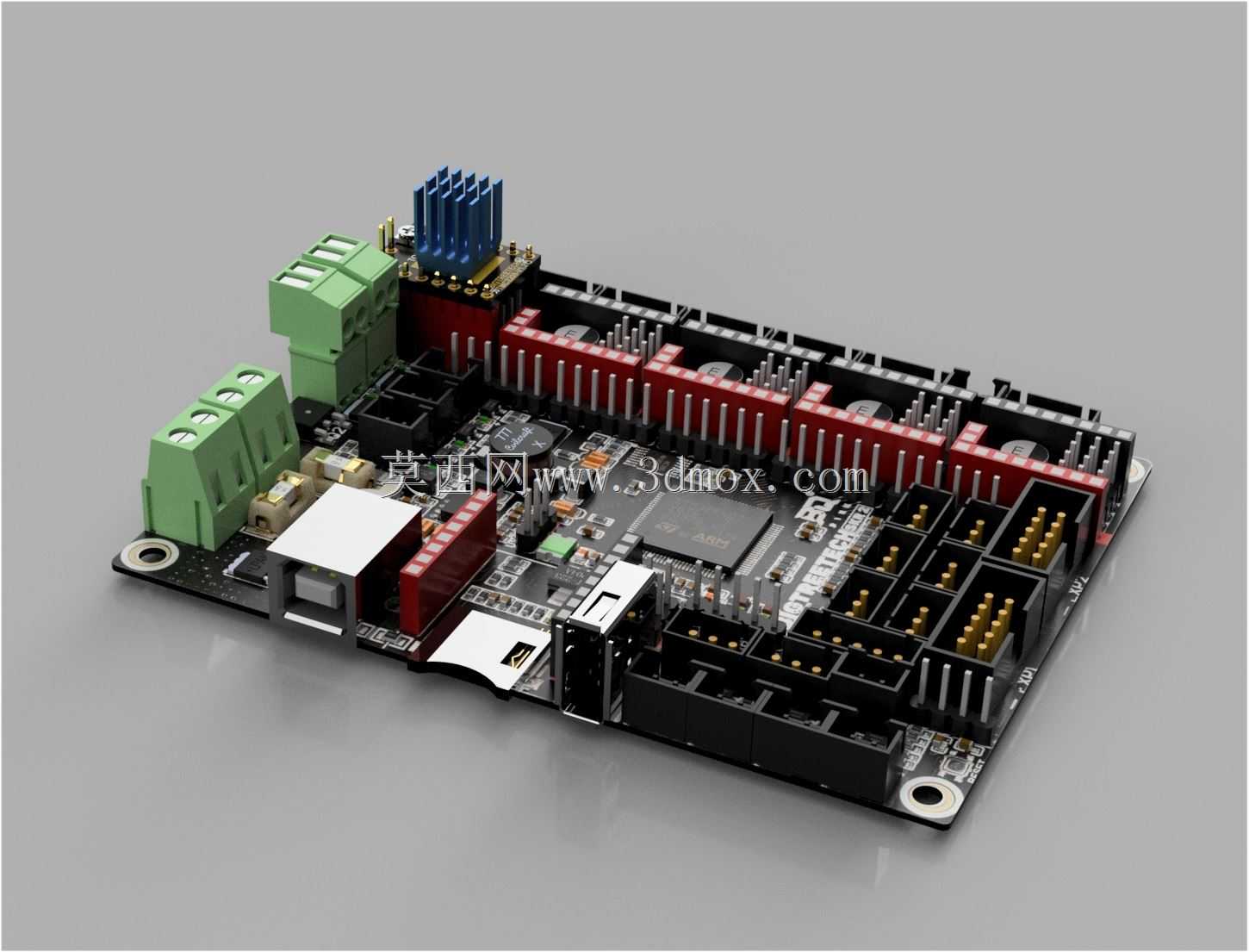

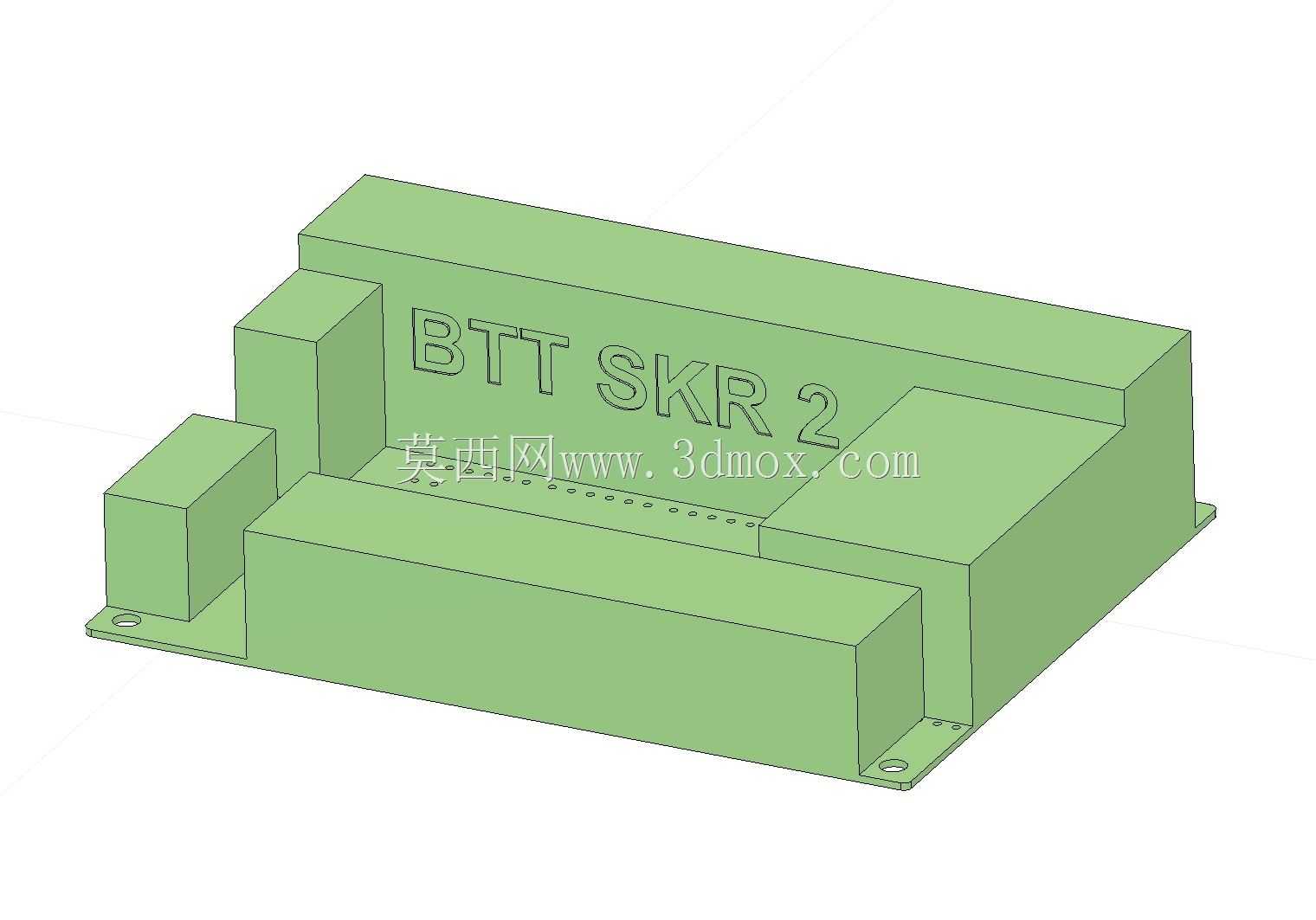

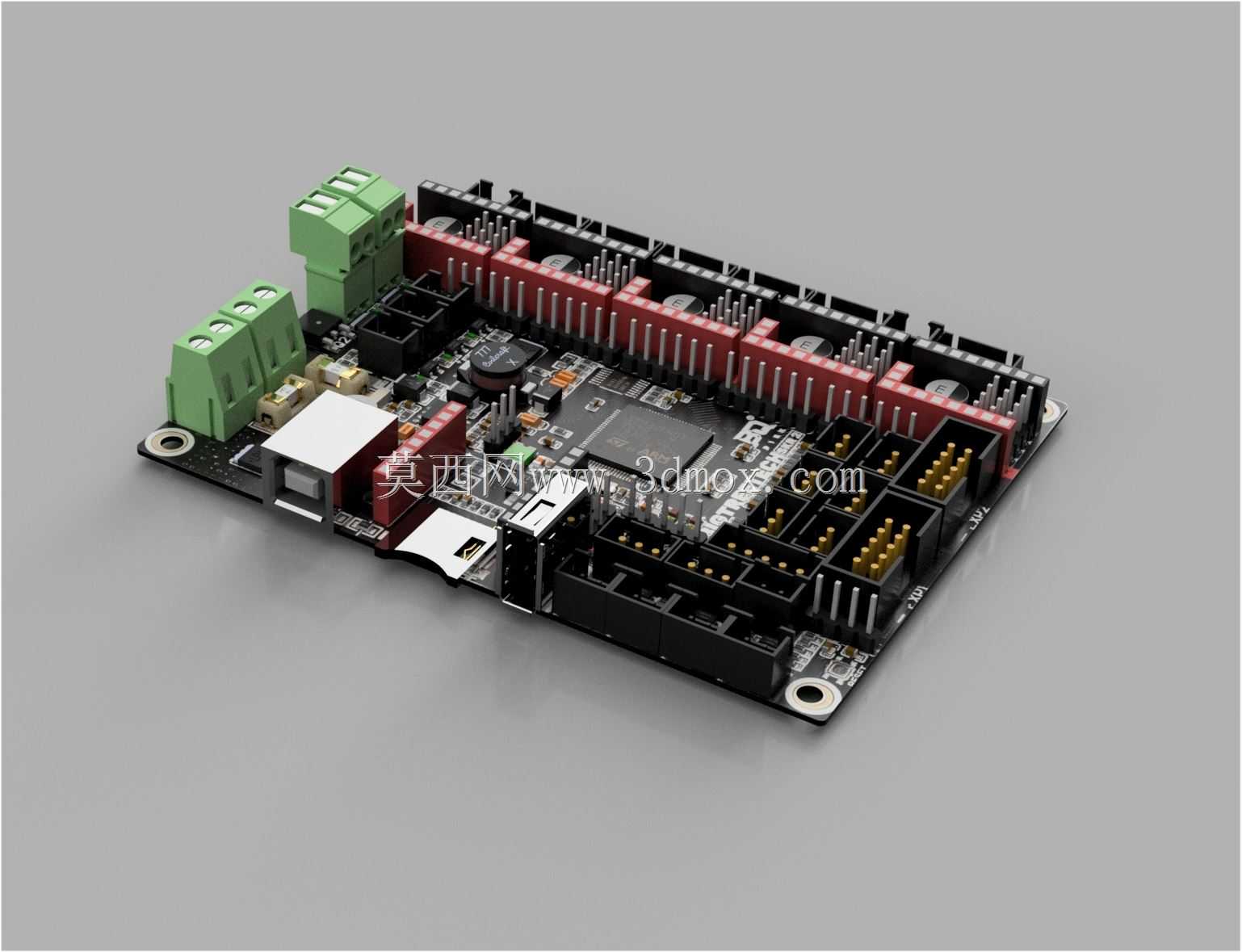

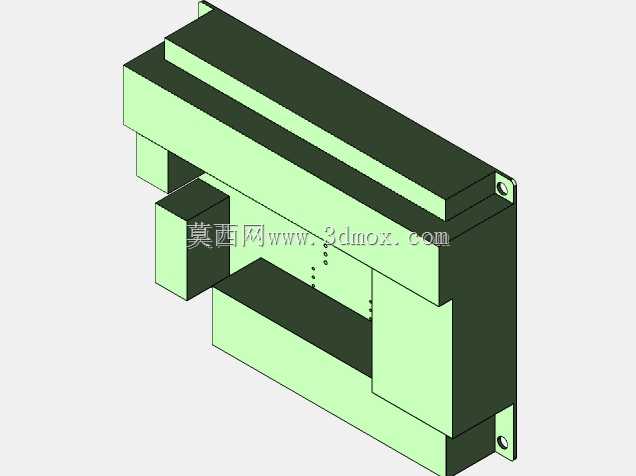

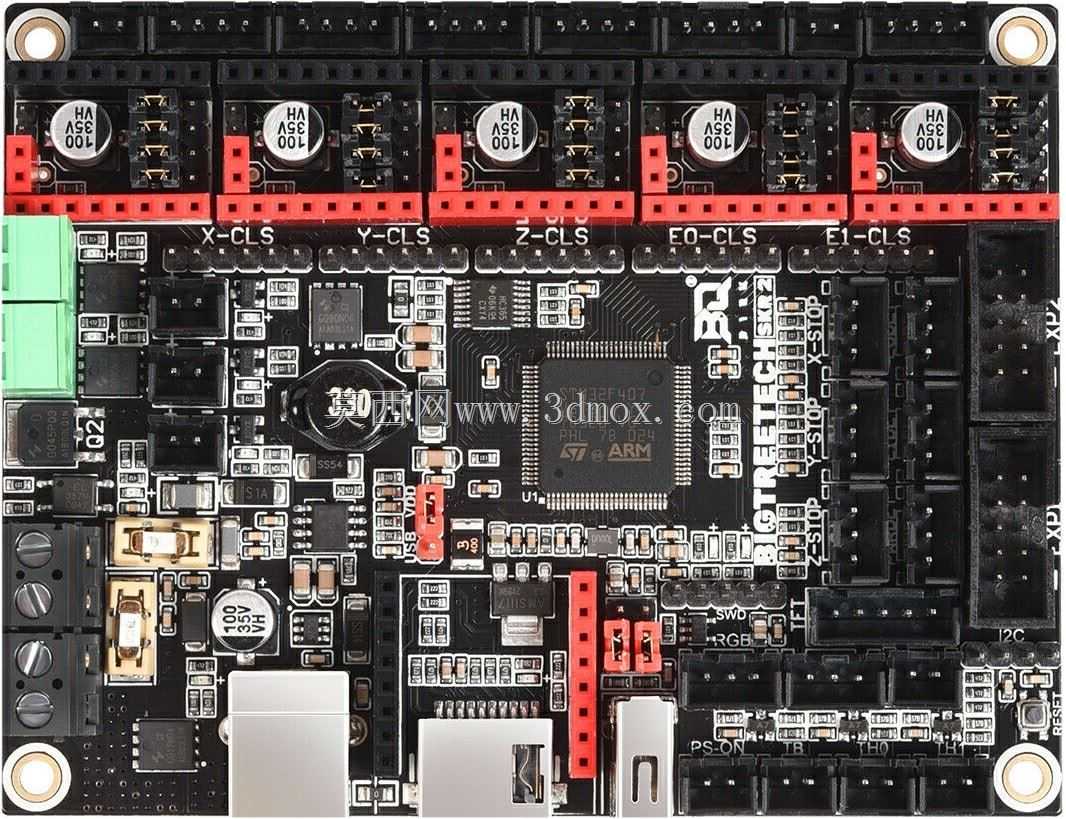

这款控制板是桌面级FDM 3D打印设备的核心运算控制部件，日常应用场景覆盖DIY桌面3D打印机搭建、商用桌面级打印设备主控替换、开源3D打印项目二次开发等领域，核心作用是接收上位机或切片生成的G代码指令，解析后向各轴步进驱动器、热端加热模块、热床温控模块、散热风扇等外设输出控制信号，协调完成打印过程中的运动轨迹控制、温度闭环调节、外设状态监测等全流程动作。从功能特性来看，板载预留了多组步进驱动插槽，支持TMC系列静音步进驱动直插，可实现X/Y/Z/E多轴独立驱动控制，板载集成SD卡读写模块、垂直USB通讯接口，既可以通过USB直连电脑实现联机打印，也能读取SD卡内的G代码文件完成脱机打印，板载自恢复保险丝可在过流时快速切断回路，避免外接短路烧毁核心主控芯片，预留的扩展接口可对接BLTouch自动调平传感器、断料检测模块、 filament runout传感器等常用外设，满足不同功能的扩展需求。建模过程中首先参考官方公开的PCB布局尺寸，先绘制PCB基板的外形轮廓，定位四个安装固定孔的位置与孔径，确保安装孔位间距符合通用3D打印机主控安装位的兼容尺寸，安装孔采用M3螺丝适配的孔径设计，板体整体厚度按照标准四层PCB的1.6mm厚度设定，预留的接插件高度、驱动插槽高度都按照实物实际尺寸建模，避免后续设计设备机柜时出现装配干涉。建模时先完成PCB基板的基础特征，再逐个定位板载的接线端子、USB接口、SD卡座、电容电阻、主控芯片、驱动插槽、散热焊盘等元件的位置，对元件的外形做等比例还原，其中接线端子的插拔方向、插槽的针脚高度都做了精准匹配，添加丝印层的标识特征还原板身的标注信息，针对步进驱动的安装位预留了足够的插拔空间，方便后续装配时更换不同型号的驱动模块。在做设备适配设计时，这款控制板的三维模型可直接导入装配体，匹配机箱内部的安装柱位置，提前规划走线空间，预留出USB接口、SD卡的操作空间，避免机箱结构遮挡接口导致使用不便，相比直接调用简化的方块模型，该模型还原了板载所有凸起元件的高度与位置，在做结构干涉检查时能精准排查装配冲突，减少样机打样后的修改次数。建模过程中针对不同元件做了分层特征处理，PCB基板、接插件、芯片、插槽分别做独立特征，方便后续修改调整，比如更换不同型号的接线端子时可直接替换对应特征，无需重构整个板体模型，板载的元件布局严格参考实物排布，确保接口位置与实物完全一致，方便结构设计时对应开孔位置。
