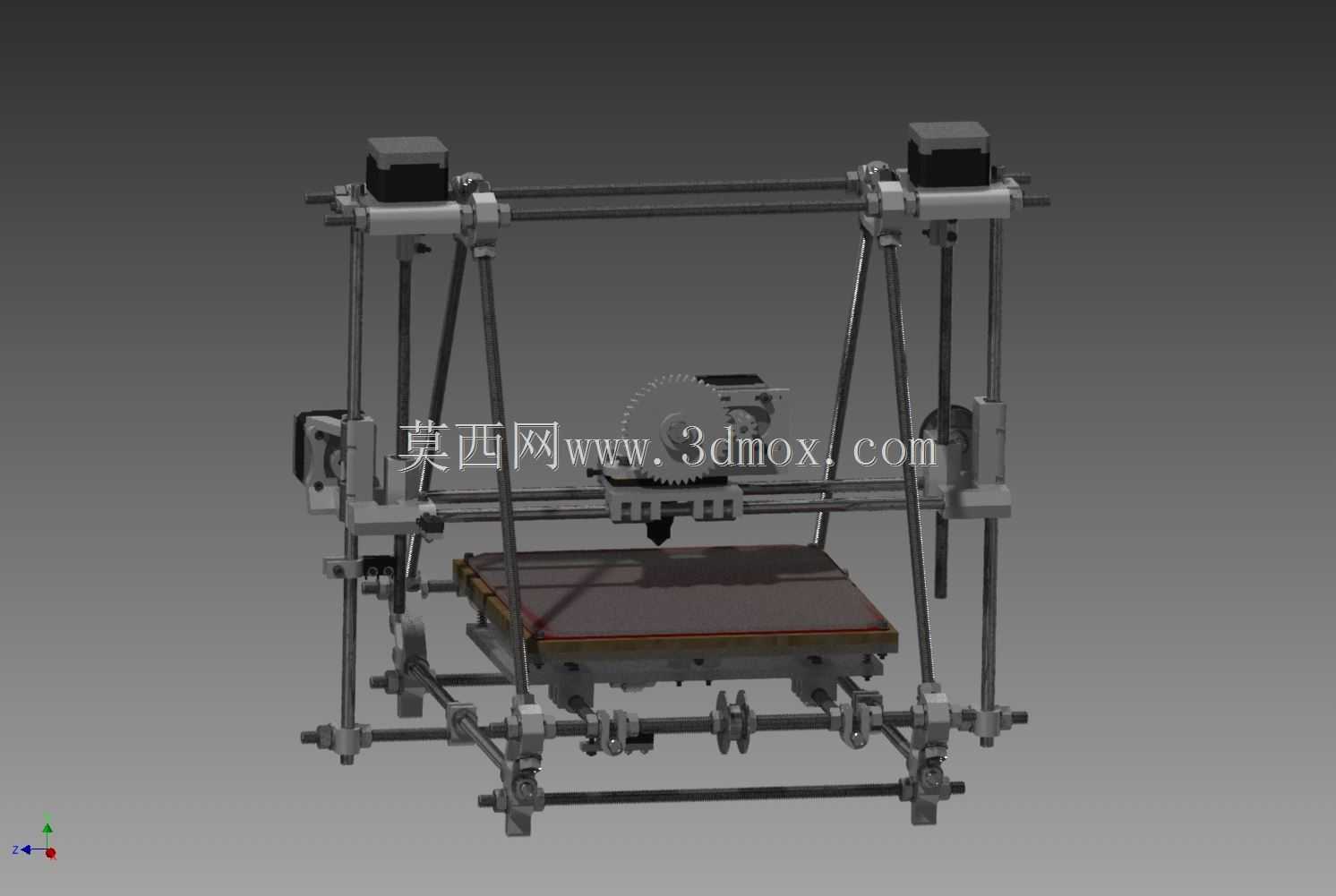

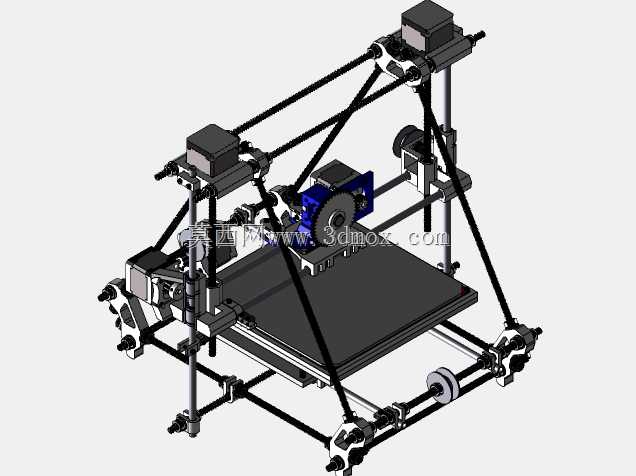

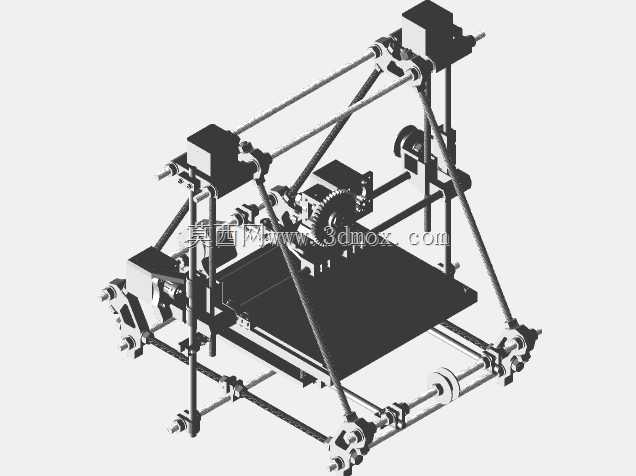

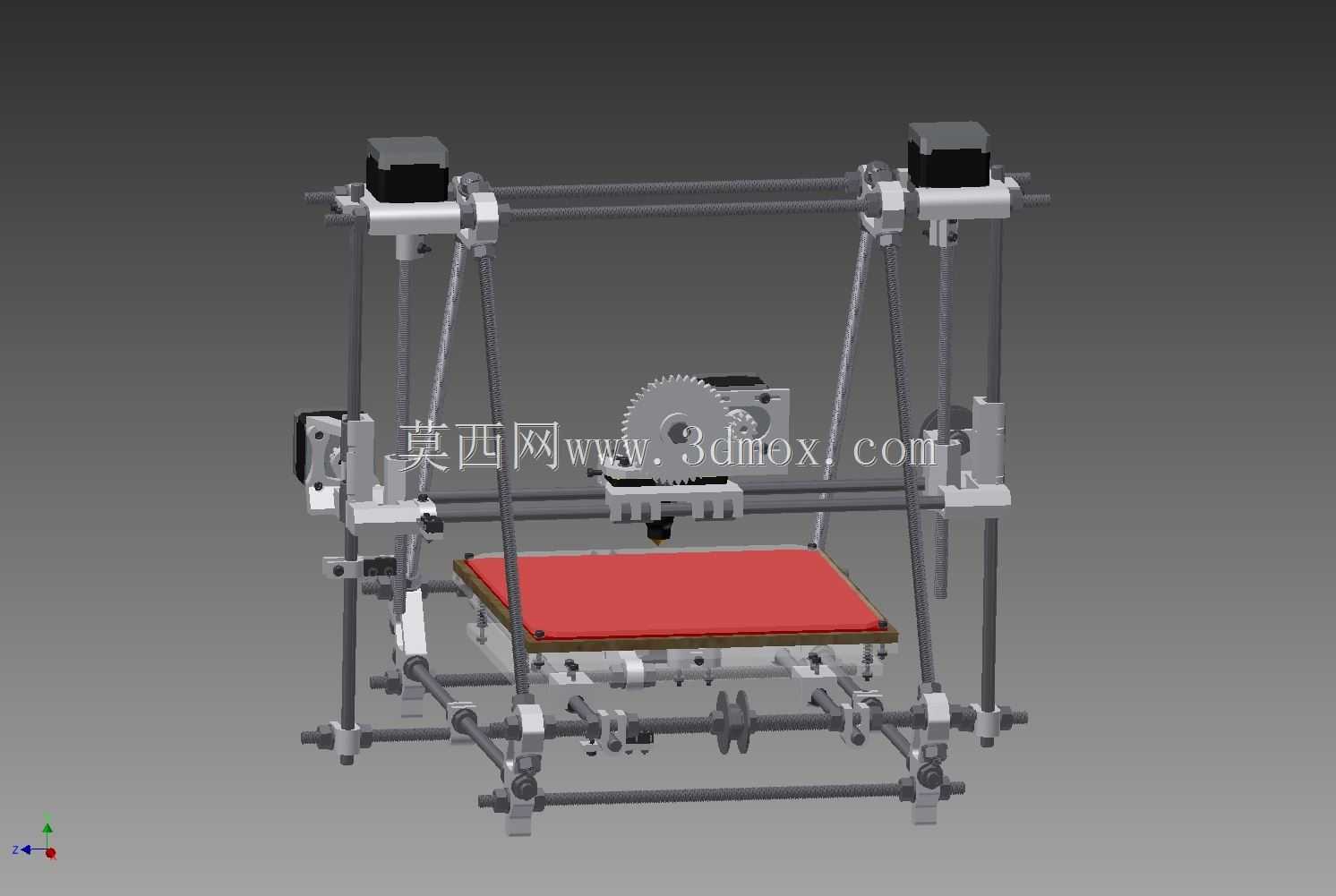

Reprap Prusa Mendel 熔融沉积成型桌面3D打印机

这款Reprap Prusa Mendel结构的桌面级熔融沉积成型设备，是开源3D打印体系里极具代表性的经典构型，最早面向个人创客、小型工作室的快速原型制作场景设计，可覆盖手办打样、非标小零件试制、教学实验、简易工装夹具制作等多种实际使用需求，能将热塑性线材逐层堆叠成型，把三维数字模型转化为具备实际结构强度的实体零件。

从功能特性来看，该构型采用三角框架式的杆系支撑结构，相比早期盒式结构的3D打印设备，大幅减少了板材切割件的用量，核心运动部件依托光轴与直线轴承实现XYZ三个轴向的精准运动，X轴负责打印头的横向移动，Y轴承载打印平台完成纵向进给，Z轴通过双侧丝杆传动带动X轴整体升降，实现层厚方向的精准定位，打印平台采用红电木材质作为基底，兼顾耐热性与平面度，能有效减少打印过程中的翘边问题。

设计思路上完全遵循Reprap项目的自复制核心逻辑，设备上大量的结构连接零件都可以通过同类型3D打印机直接打印生产，大幅降低了设备的制造成本与组装门槛，普通爱好者只要配齐标准五金件、传动部件、挤出与加热组件，就能自行完成整机组装调试。整机的安装边界控制在桌面级设备的合理范围内，不需要占用过大的工作台空间，框架的杆件长度经过反复优化，在保证成型幅面满足日常使用需求的前提下，尽可能压缩了设备的整体外形尺寸，避免不必要的空间浪费。

建模过程中，首先需要搭建整体杆系的空间骨架，确定各根光轴的相对位置与安装基准，优先完成Z轴双侧支撑的装配约束，保证两侧光轴的平行度公差控制在合理范围内，避免后续Z轴运动出现卡顿；随后依次搭建X轴的运动滑台、Y轴的打印平台托架，逐一匹配直线轴承、丝杆螺母、同步带轮等标准件的安装位，确保各运动部件的运动行程无干涉；再完成挤出机构、打印头组件、限位开关安装位的细节建模，所有连接部位的安装孔位都要对应标准五金件的尺寸预留合理公差，避免组装时出现孔位错位的问题；最后完成打印平台的调平机构、线材固定座等细节结构的设计，整体建模完成后需要进行全行程的运动干涉检查，确认各轴在极限运动位置不会出现部件碰撞，保证设备组装后可以顺畅运行。
