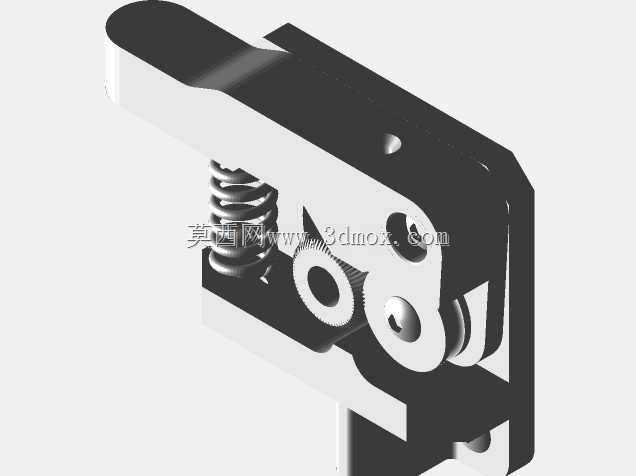

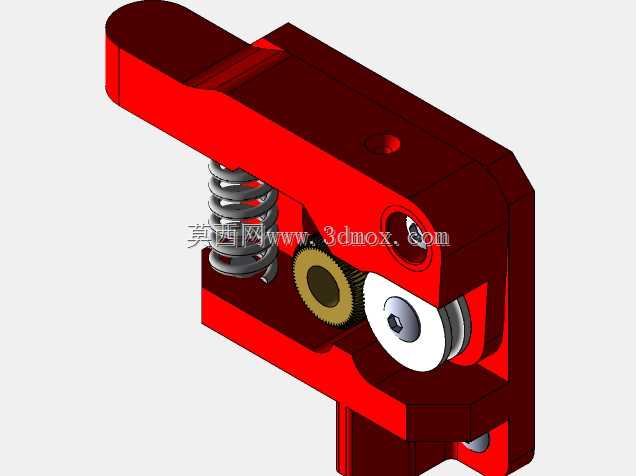

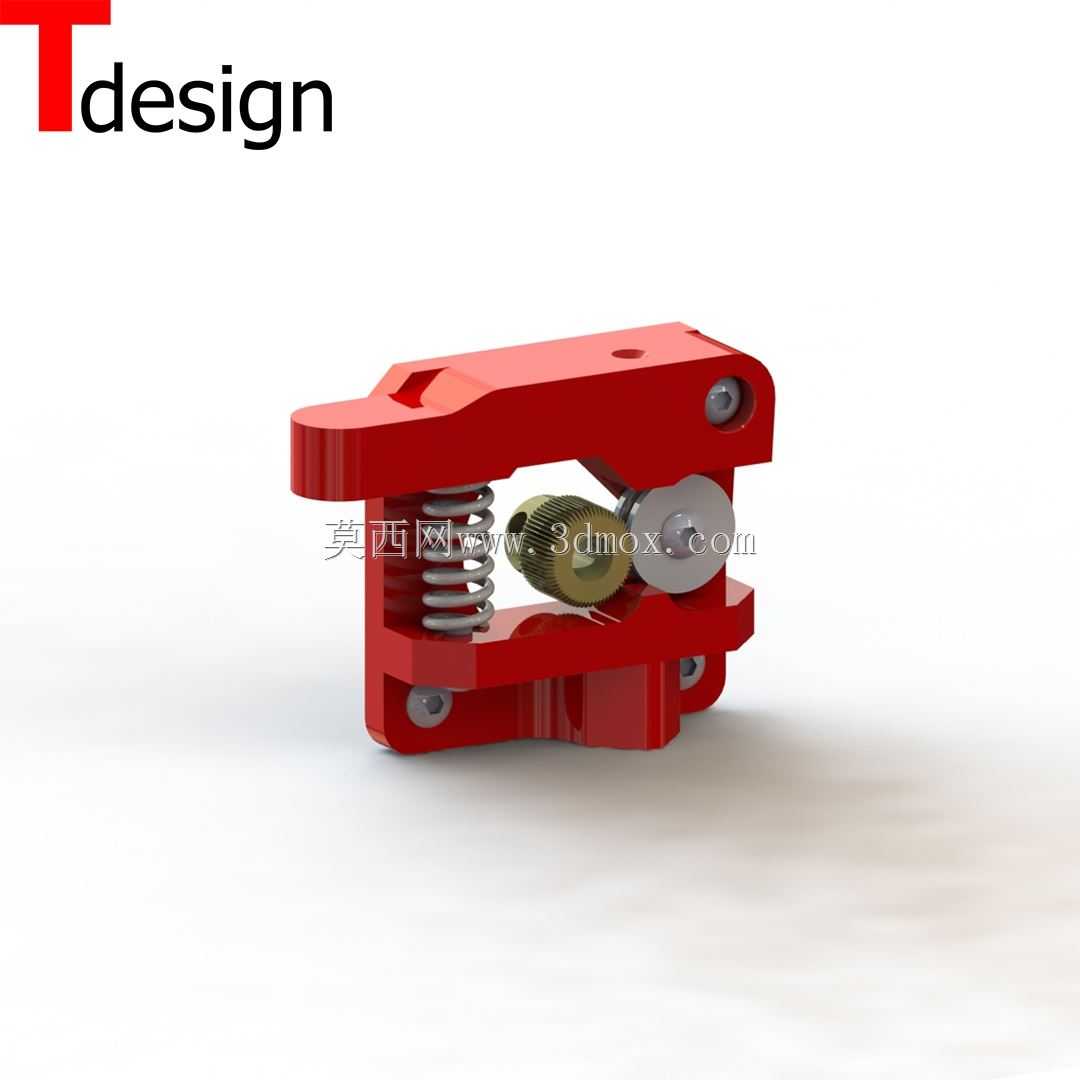

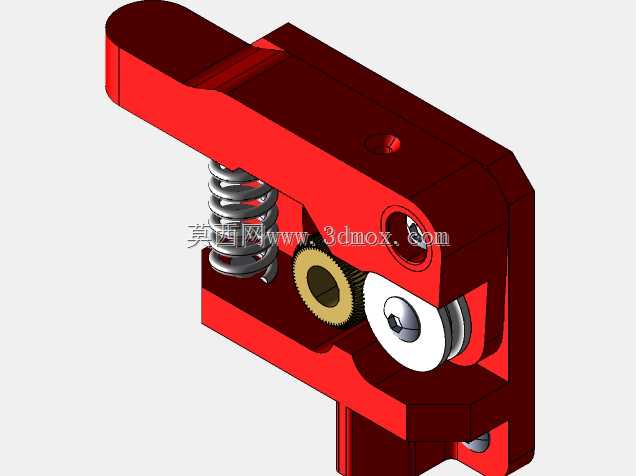

适配42步进电机的CR10挤出机结构设计

做桌面级FDM3D打印机改装的从业者大多碰到过原厂挤出机送料打滑、回料精度不足的问题，这款适配42毫米步进电机的挤出机结构，就是针对普通桌面3D打印机挤出端升级需求做的优化设计，也可移植到其他需要稳定输送丝状耗材的小型设备上。日常打印PLA、ABS、TPU这类不同硬度耗材时，挤出端的压紧力适配性、送料轮咬合精度直接决定出丝稳定性，这款结构在设计时优先考虑了安装兼容性，整体安装孔位完全匹配市面上标准42步进电机的端面安装尺寸，不需要额外做转接件就能直接替换原有挤出机构，安装边界控制在步进电机前端50毫米范围内，不会和打印机的X轴滑车、近程散热块产生运动干涉。建模阶段先从安装基准面开始搭建，先确定步进电机输出轴的中心位置，以此为基准排布送料齿轮的轴心，再设计带弹簧预紧的压料臂结构——压料臂的转轴位置特意做了偏心余量调整，配合不同线径的压紧弹簧，能通过调整弹簧压缩量适配1.75毫米到3毫米不同直径的打印耗材，避免硬料压不紧打滑、软料压太堵料的问题。画零件的时候先做主体安装座的结构，主体采用一体式悬臂结构，减少拼接零件带来的装配公差，压料臂和主体的连接轴孔做了H7级的配合公差设计，保证压料臂开合顺畅没有旷量；送料轮的位置和压料块的V型槽严格对中，保证耗材进入挤出端后不会出现偏磨。之后依次装入压紧弹簧、压料轴承、锁紧螺丝，装配时要注意弹簧的预压行程留3毫米左右的余量，既保证送料轮对耗材有足够的咬合力，又不会因为压力过大导致耗材被压变形影响送料精度。实际装机测试时，这款挤出机在100mm/s的高速打印工况下，送料误差能控制在0.02毫米以内，回料响应速度比原厂齿轮减速挤出机更快，打印柔性耗材时也不会出现耗材在挤出端弯折堵头的问题，不管是做近程挤出的直装方案，还是搭配远程送料管做远端挤出布局都能适配。建模过程中对每个运动件都做了干涉检查，确保压料臂开合、齿轮转动时不会和周边零件产生摩擦，所有安装孔位都做了沉头设计，螺丝锁紧后不会突出安装面影响后续装配。
