多工位间歇式回转转盘传动机构

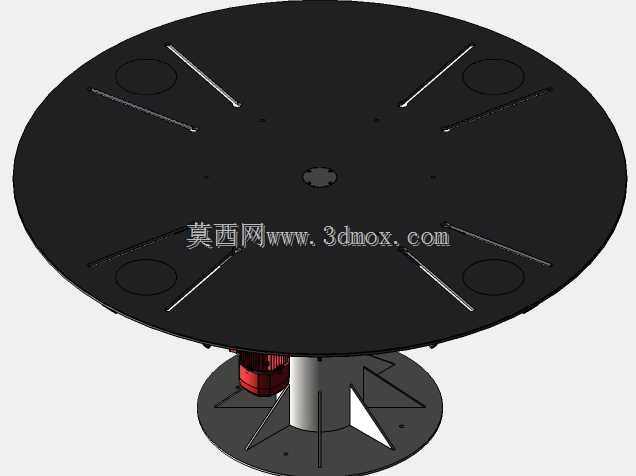

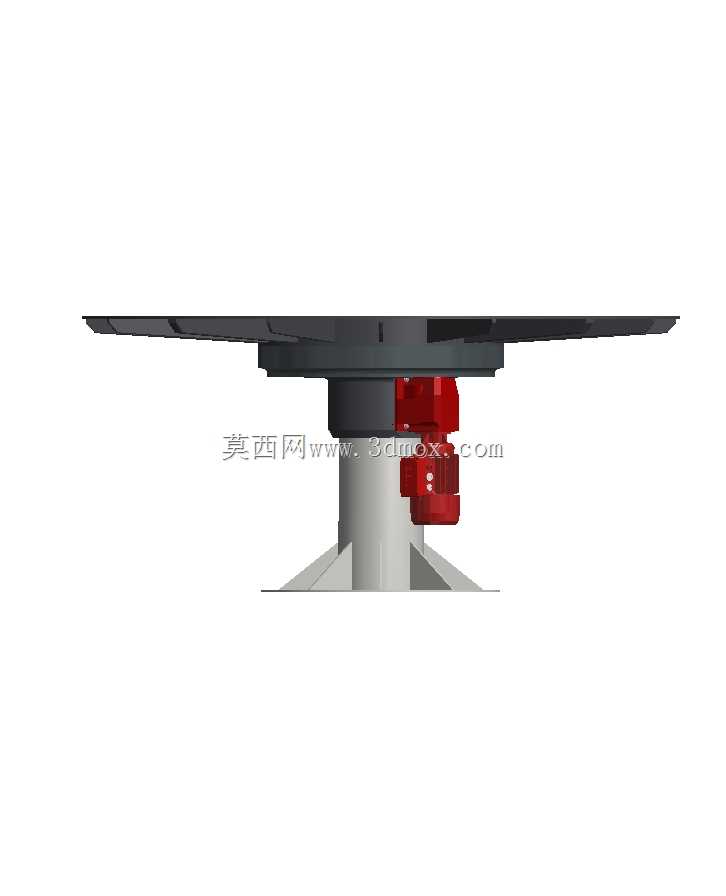

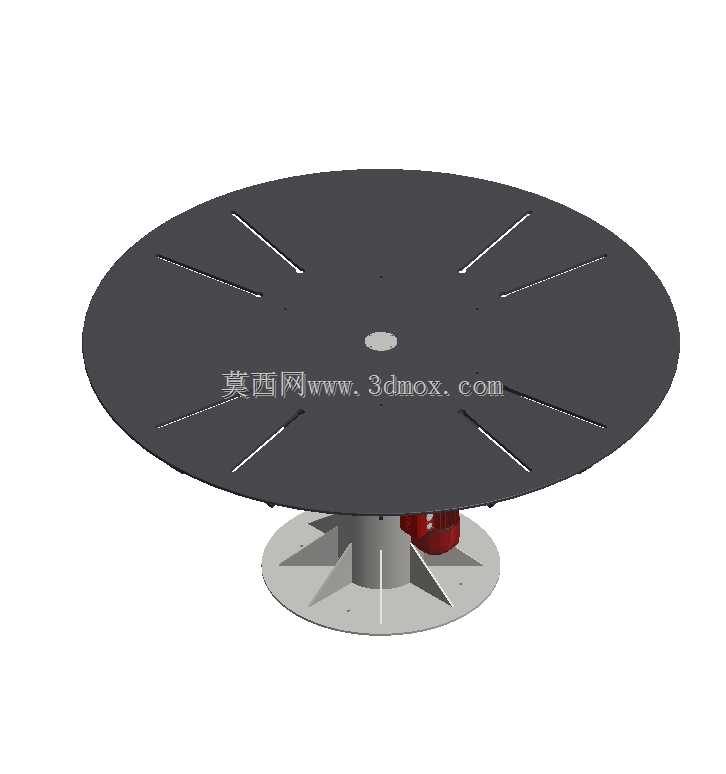

这类转盘传动结构常见于轻工装配、电子元器件检测、食品包装分拣等产线的多工位流转环节，核心作用是带动上方搭载的工装夹具按固定节拍回转，将待加工工件依次输送到上料、装配、检测、下料等不同工位，替代人工逐工位转运的操作，大幅提升连续作业的节拍一致性。从结构来看，上部的圆形转盘盘面均匀开设了多道径向定位槽，用于安装工位夹具的定位销，盘面中心的沉孔用于和主轴输出端做同轴定位，避免回转过程中出现径向窜动；下部的支撑底座采用带安装孔的法兰式结构，可直接通过螺栓固定在设备机架的安装平面上，底座内部集成了回转支撑轴承，承受转盘及上方工件、夹具的轴向载荷与偏载力矩，侧边搭载的驱动单元通过减速机构和主轴连接，输出设定转速的回转动力。建模时先确定整体安装边界，先绘制底座的法兰轮廓，拉伸切除出安装孔与轴承安装腔，装配标准回转支撑轴承后搭建主轴结构，再绘制上部转盘的盘面草图，阵列生成径向定位槽与工位安装孔，保证各槽位相对于中心轴的角度公差控制在合理范围，最后装配侧边的驱动单元，校验驱动输出轴和主轴的传动连接配合间隙，避免出现传动卡滞。设计过程中需要重点考虑转盘的静平衡校核，尤其是盘面搭载多组重量不均的工装时，要在盘面对应位置做配重处理，防止高速回转时出现振动；同时要确认驱动端的减速比匹配产线要求的工位切换节拍，转盘每次回转的角度对应单工位的分度角，保证停止时工位定位精度满足装配或检测的公差要求。这类结构的安装需要保证底座安装面的平面度，避免固定后转盘盘面出现倾斜，导致工位定位偏移；日常使用时要定期给回转支撑轴承补充润滑脂，检查驱动连接部位的紧固件松紧，防止长期回转后出现松动移位。建模过程中对传动配合部位做了间隙预留，方便后续出工程图时标注形位公差，也能直接导入装配环境做整机的干涉检查，提前排查转盘回转时和周边工位机构的碰撞风险。
