高精度膜片式三爪卡盘结构设计

在精密回转类零件加工场景中，工件装夹的同轴度、重复定位精度直接决定最终加工质量，膜片三爪卡盘正是针对高精度车削、磨削工序开发的专用装夹元件，常配套于数控车床、外圆磨床、高精度回转工作台使用，尤其适合薄壁环形零件、小尺寸轴类零件的精加工工序，能有效避免普通三爪卡盘夹紧力不均导致的工件变形问题。

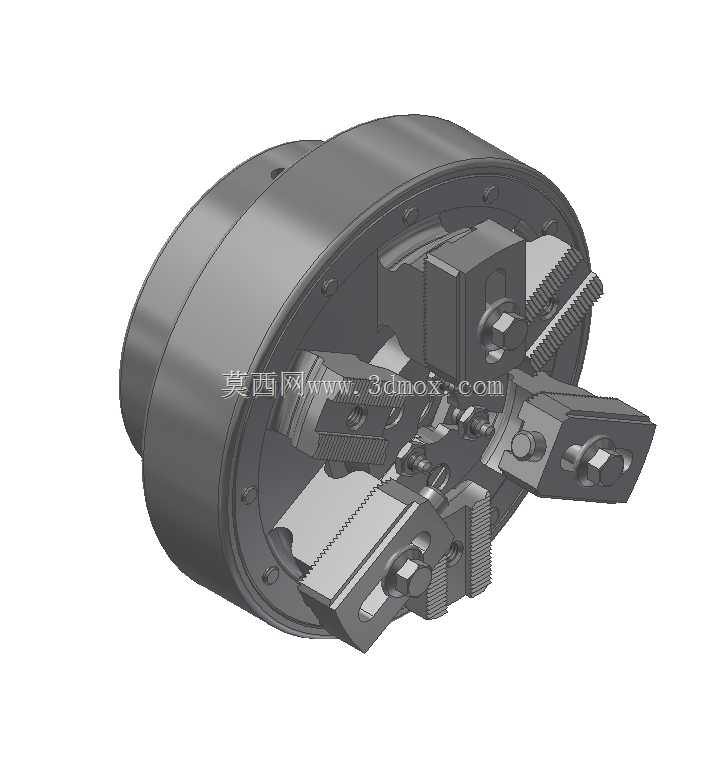

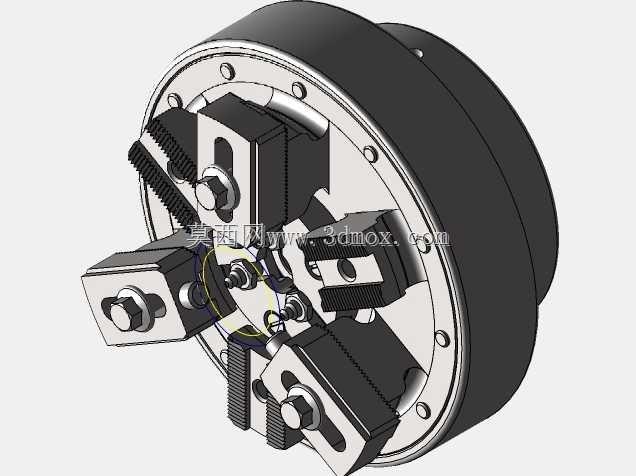

从结构设计逻辑来看，这款卡盘依托膜片的弹性变形实现卡爪的同步径向收拢与张开，膜片本体采用高强度弹簧钢整体加工成型，圆周方向均匀布置的安装孔用于将卡盘主体固定在机床主轴法兰端面上，安装时需保证卡盘定位止口与主轴端面的同轴度公差控制在0.005mm以内，才能充分发挥膜片卡盘的精度优势。卡盘主体的轴向尺寸经过紧凑化设计，不会过多占用机床的轴向加工行程，前端的三个卡爪采用可换式结构，可根据待加工工件的夹持直径范围更换对应规格的卡爪，卡爪与膜片的连接位置设计有微调结构，能够对单个卡爪的夹持位置进行微米级调整，抵消卡爪本身的制造误差，保证夹持后工件的回转中心与主轴回转中心重合。

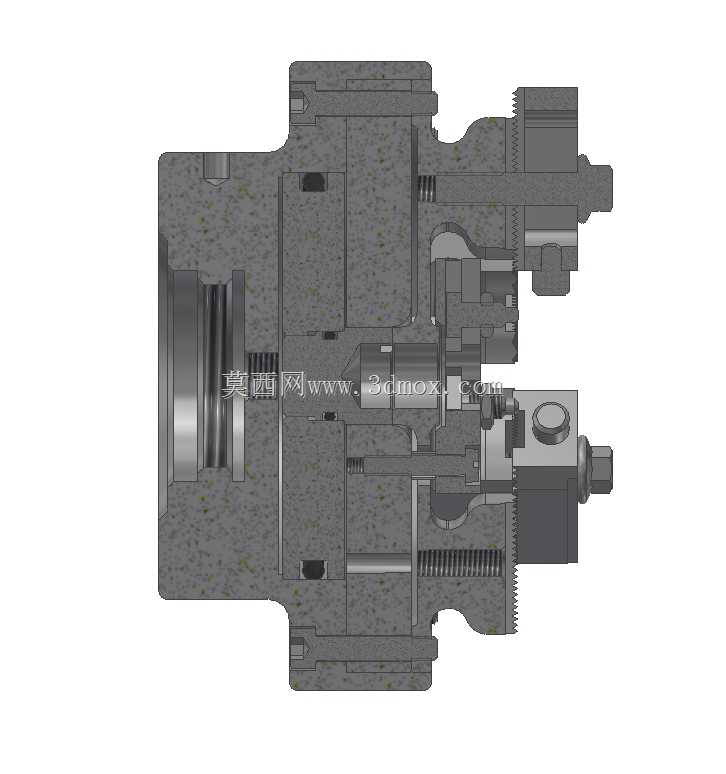

实际使用过程中，卡盘的驱动通过后端的推杆施加轴向力，推动膜片产生可控的弹性变形，带动三个卡爪同步外张或内收，整个夹紧过程无机械间隙，重复定位精度可稳定保持在微米级，相比普通螺旋传动三爪卡盘，不存在丝杠磨损带来的精度衰减问题，长期使用的精度保持性更优。夹紧力的大小可通过推杆的轴向行程进行精准控制，针对薄壁类易变形零件，可将夹紧力调整至刚好克服切削力的区间，避免工件被夹变形导致的圆度、圆柱度超差。卡盘本体的外圆与端面均经过精磨处理，可作为加工过程中的测量基准，方便操作人员在机检测工件的形位公差。

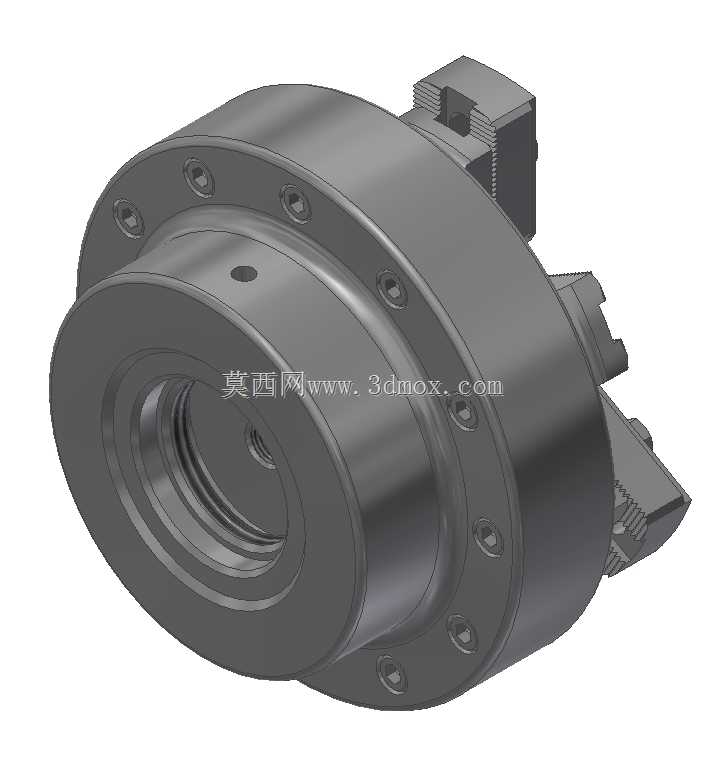

在安装边界上，卡盘后端的止口尺寸、安装孔分布圆直径均按照通用机床主轴的接口标准设计，可直接替换同规格的普通三爪卡盘，无需对机床主轴进行额外改造。卡盘内部设计有密封结构，可阻挡加工过程中的切屑、切削液进入膜片工作腔，避免膜片被切屑刮伤或被切削液腐蚀，延长卡盘的整体使用寿命。针对高速回转加工场景，卡盘整体经过动平衡校正，在高转速下不会产生额外的离心振动，能够满足高速精密切削的使用要求。
