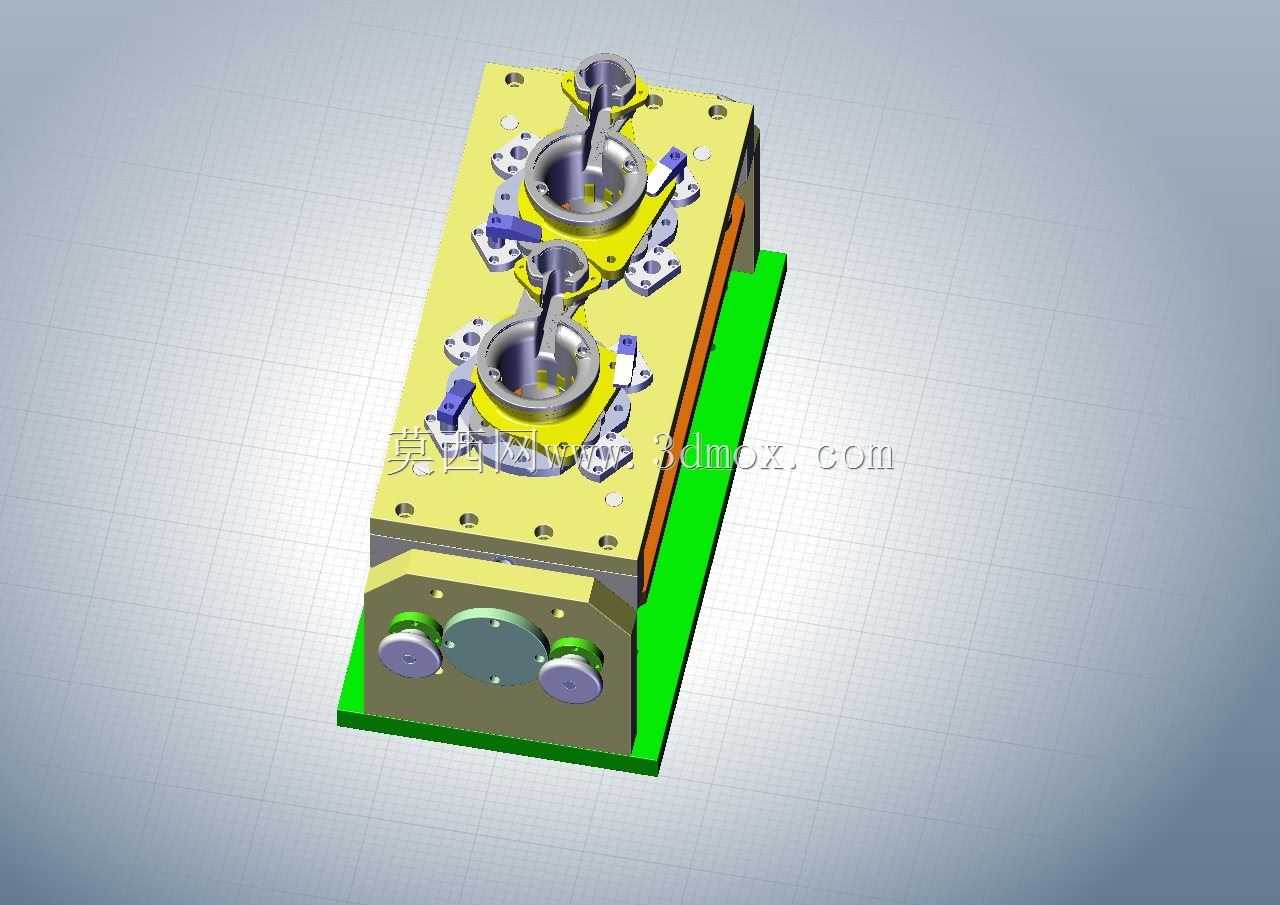

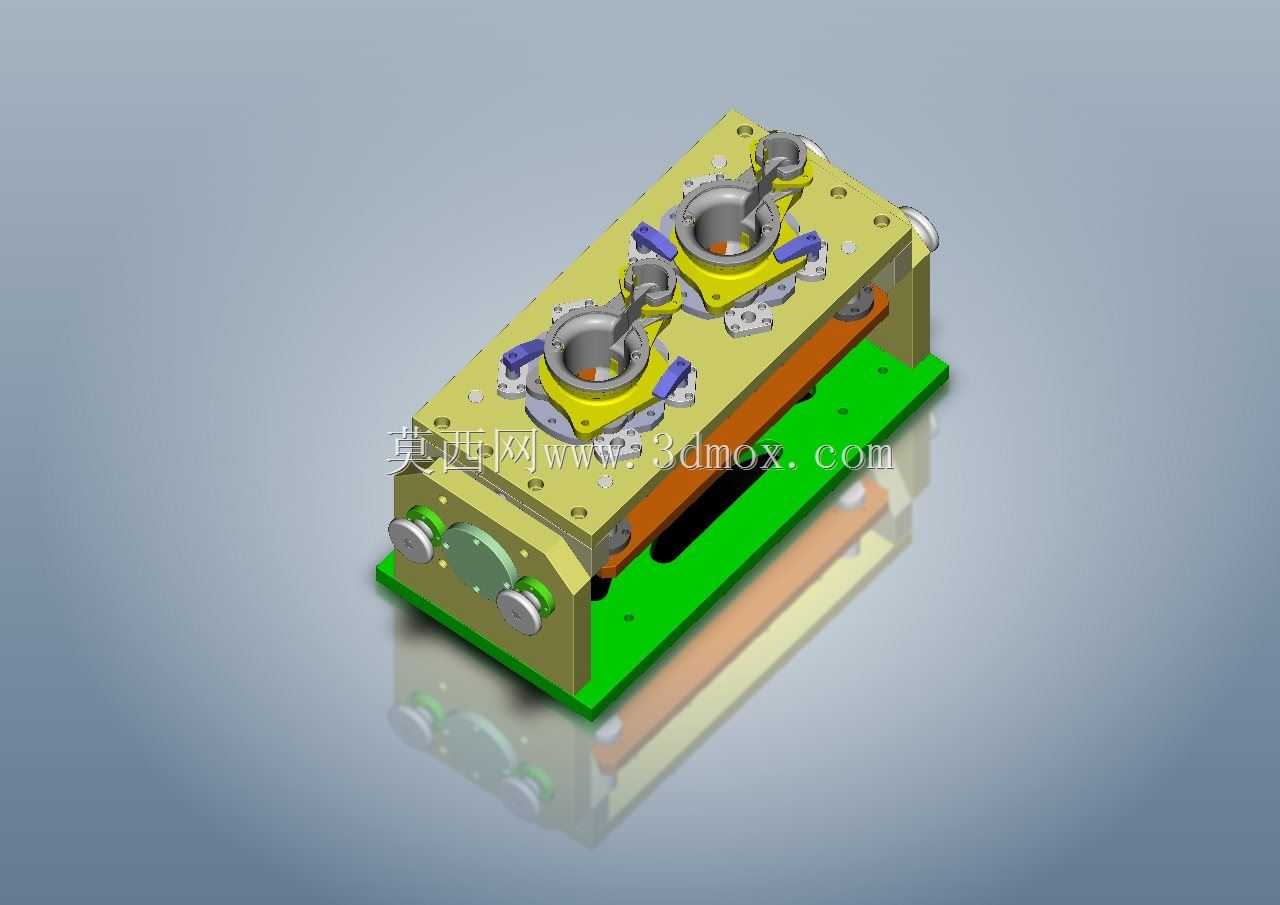

多工位回转式精密加工执行头结构设计

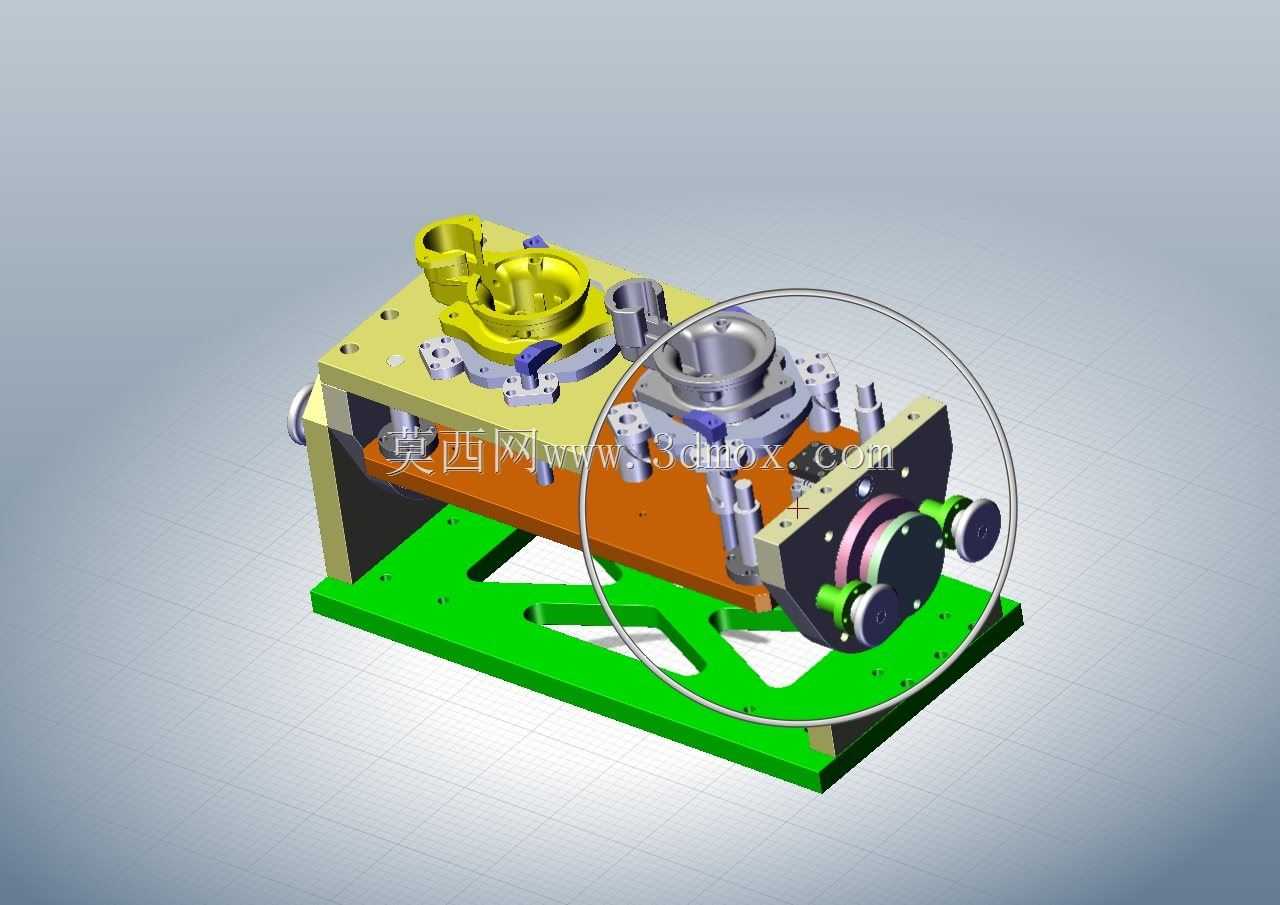

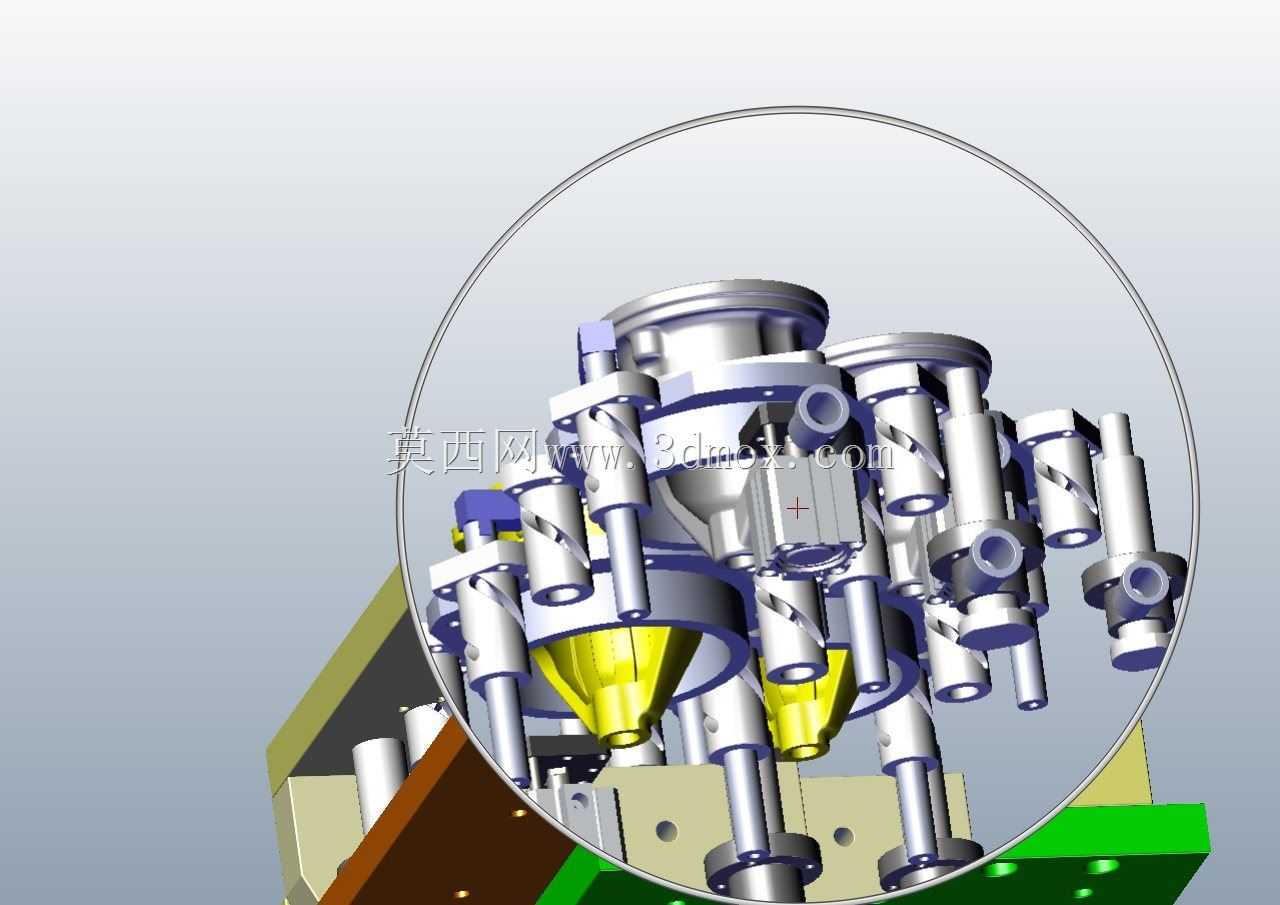

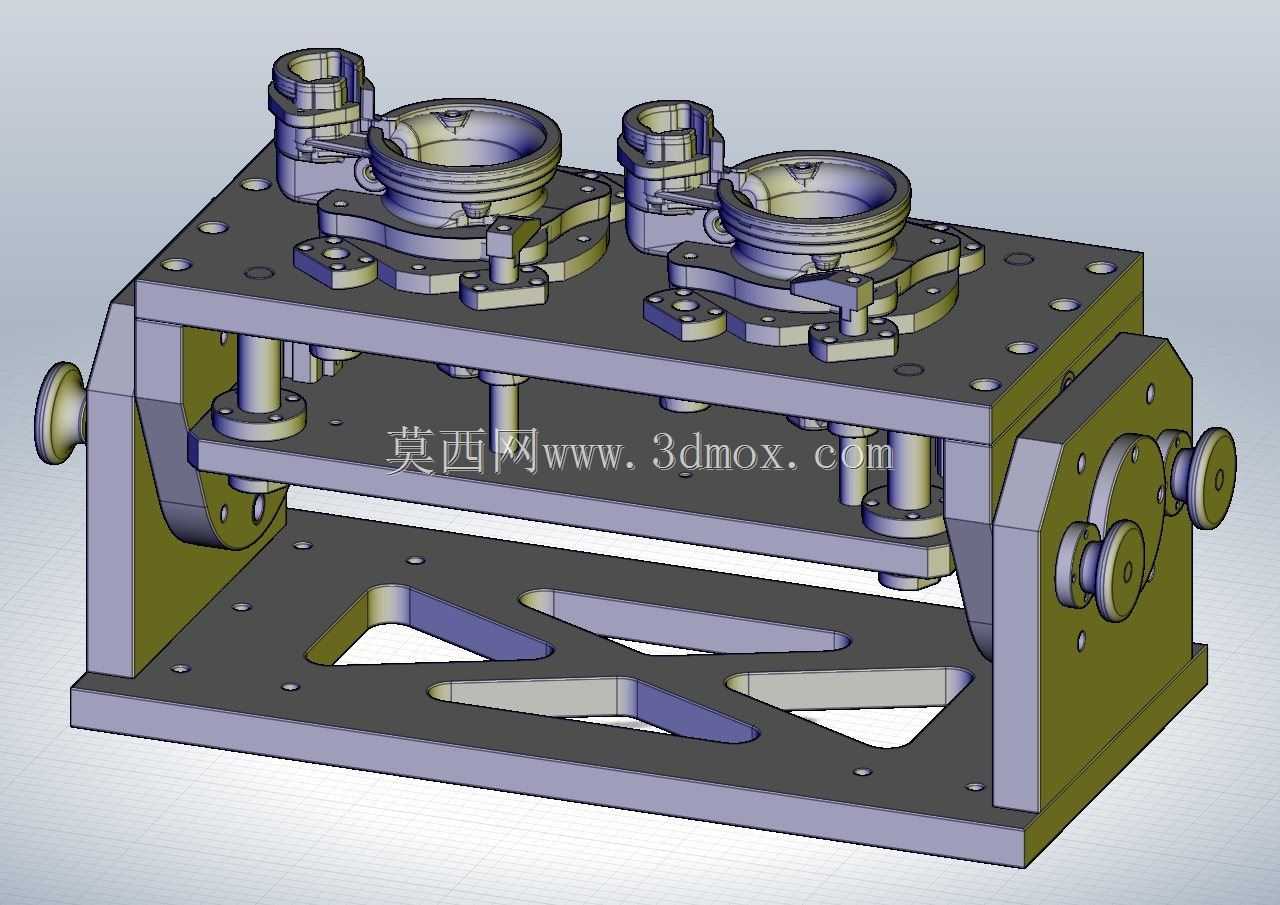

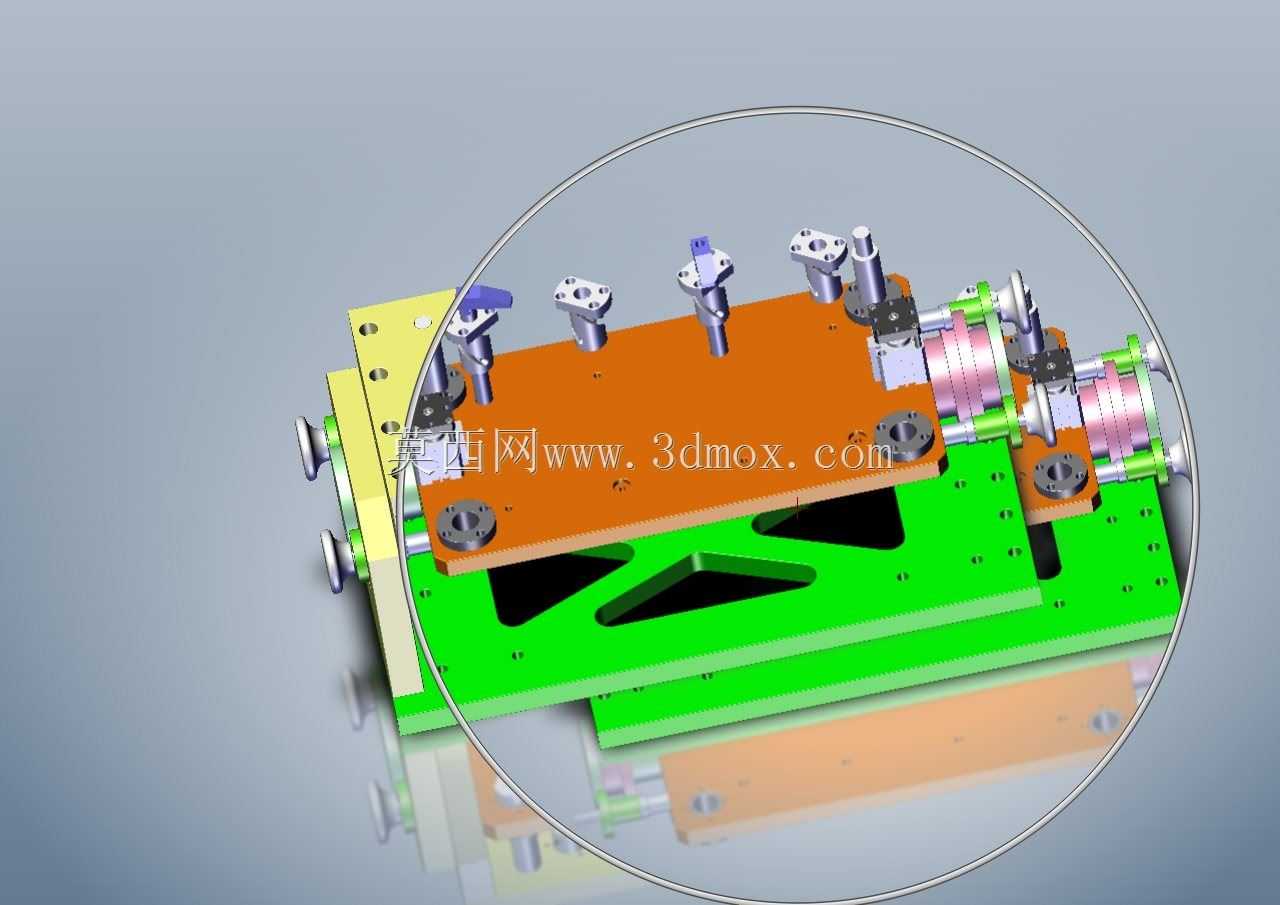

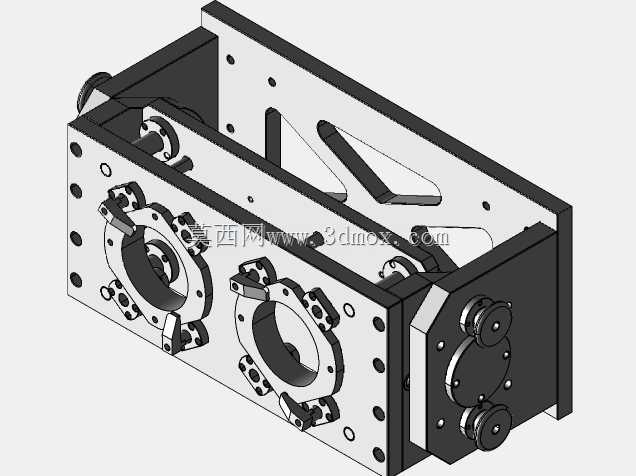

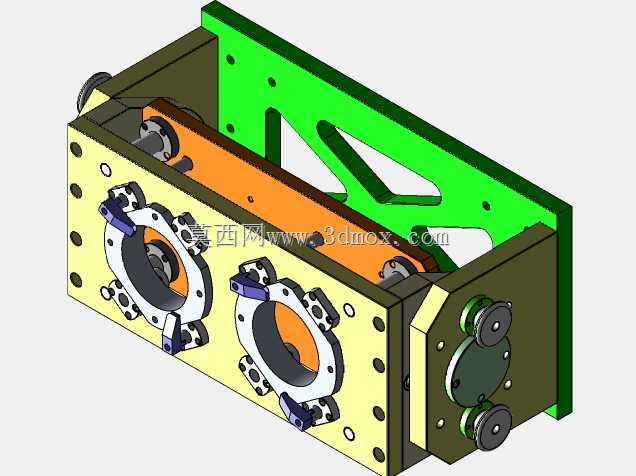

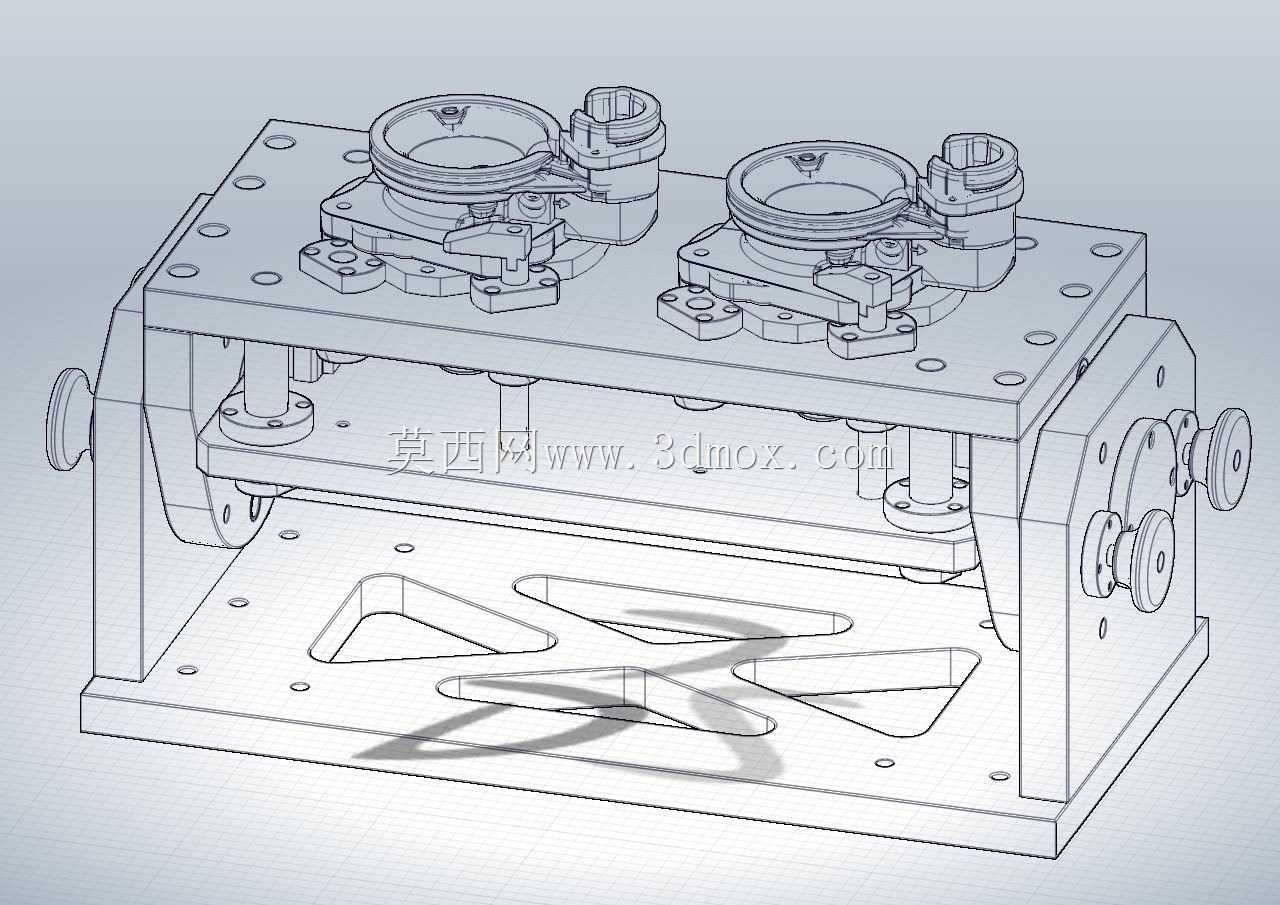

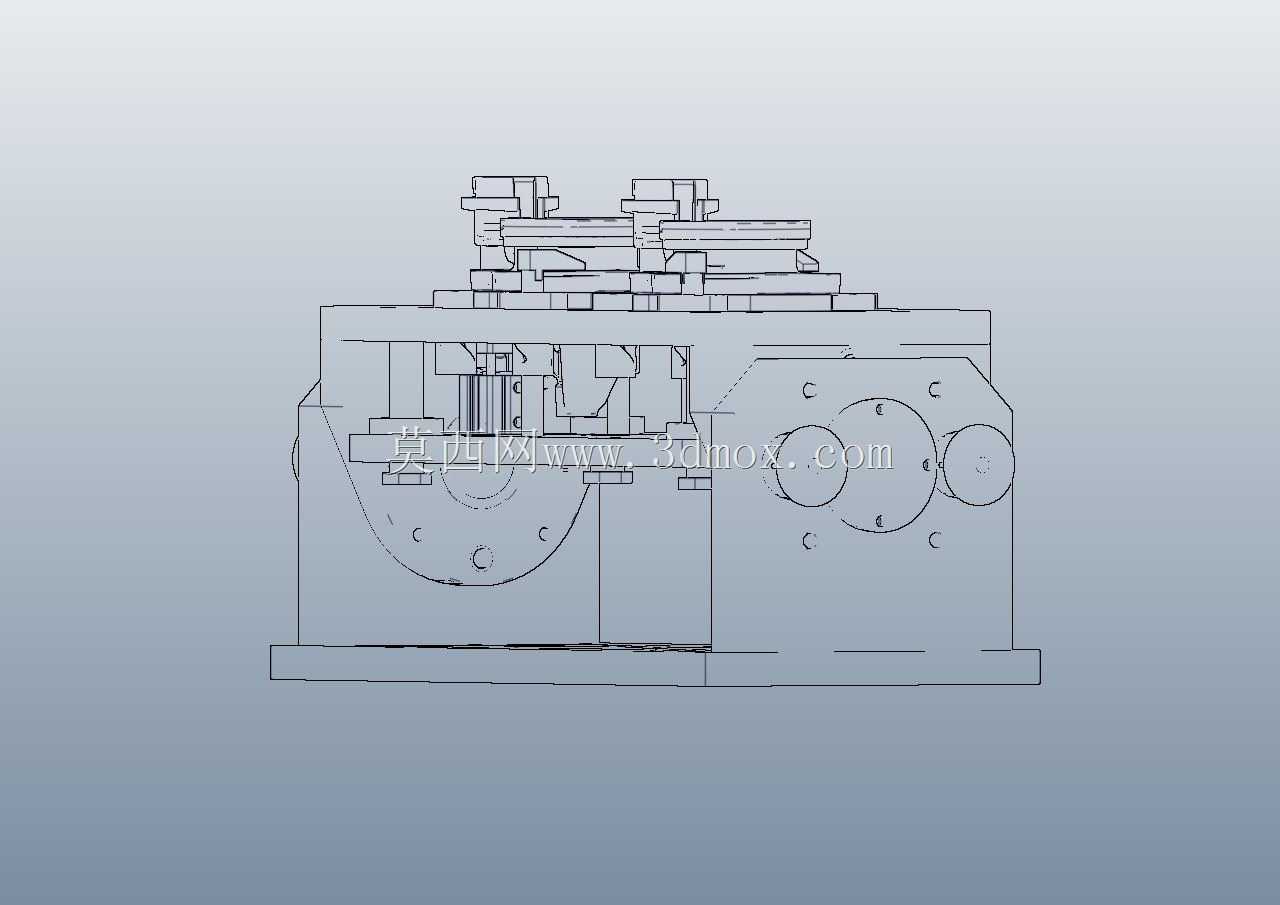

这款多工位回转式执行头，主要应用在多工序连续加工的专用设备上，常见于小尺寸五金件、精密电子结构件的钻、铰、倒角复合加工工位，能够在单次工件装夹定位后，通过回转盘的分度转位，依次让不同功能的加工主轴对准工件加工位，省去多次拆装工件、换刀对位的辅助时间，在小型零件批量加工场景里能把单工位的加工节拍压缩近四成。从结构布局来看，整个部件以中心回转基座为核心承载，周向均匀布置12组独立的主轴安装位，每个安装位可根据工序需求装夹不同的加工刀具或者检测探头，底部的分度定位结构采用锥面配合加锁紧销的设计，能保证每次转位后的重复定位精度控制在0.02mm以内，避免工位切换带来的加工偏差。设计初期首先要确定回转盘的直径边界，要兼顾周向主轴的安装空间和相邻工位的操作干涉问题，每个主轴单元的中心到回转中心的距离保持一致，同时要预留出刀具进给的行程空间，底部的安装法兰要匹配设备工作台的T型槽间距，保证整体安装时不需要额外做转接板。建模的时候先从中心回转轴的基准轴开始搭建，先绘制中心基座的本体轮廓，确定轴承安装位、分度销孔的位置，再做周向均匀阵列的主轴安装座，每个安装座单独设计主轴的夹持孔、进给导向槽，之后逐一装配主轴单元、驱动连接块、底部的分度锁紧结构，最后做整体的干涉检查，重点验证回转过程中相邻主轴的刀具、管线是否存在碰撞，还要确认每个工位到达加工位时，刀具的进给行程是否能覆盖工件的加工深度。整个结构的外露部分做了阶梯式的避让设计，靠近工件侧的结构做收窄处理，方便操作人员观察加工状态，也能避免加工产生的切屑堆积在结构缝隙里，周向布置的主轴单元采用快拆式的夹持结构，更换工序刀具时不需要拆解整个回转盘，只需要松开单个主轴的锁紧螺钉就能完成更换，日常维护的便利性更高。
