带移动导轨双阶塑料挤出成型设备结构

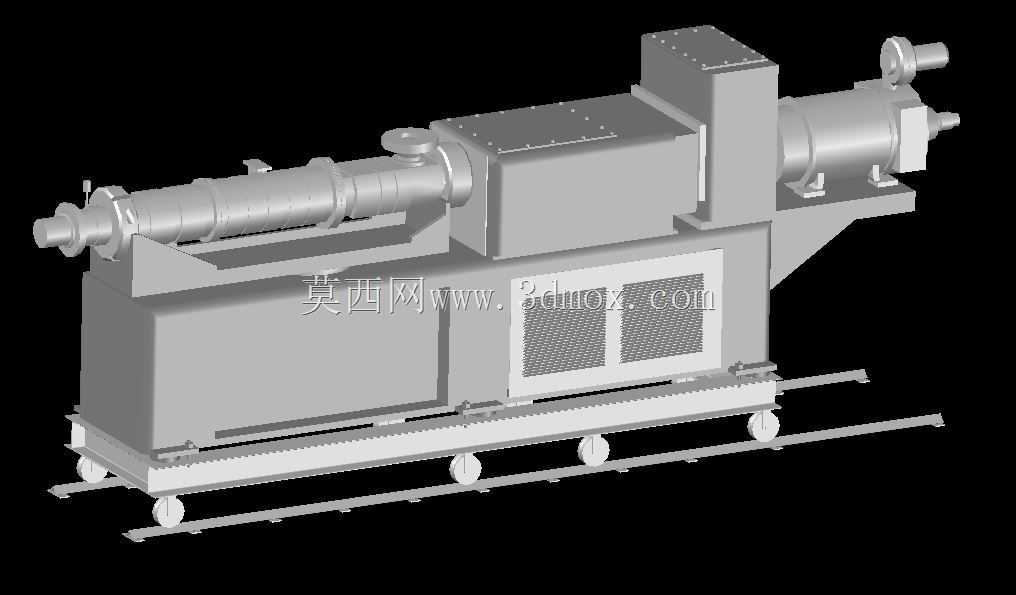

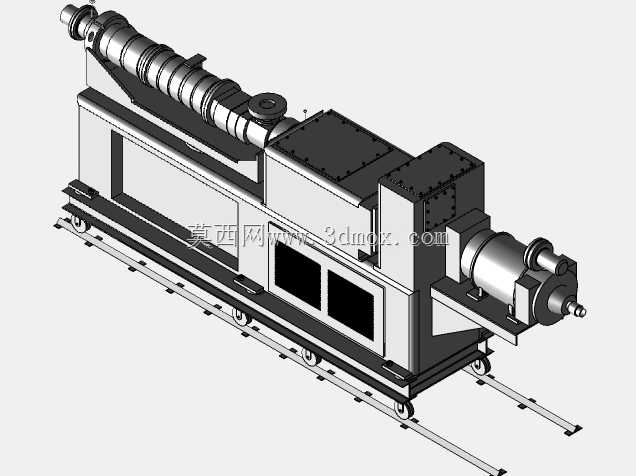

做橡塑加工生产线布局的时候，这类带移动导轨的双阶挤出结构是改性塑料、共混造粒工序里的核心单元，和常规单阶固定机座的挤出设备不同，底部铺设的重型直线导轨搭配行走轮组，能让整台设备在生产线换产、螺杆清机、模头更换的时候沿轴向平移出作业位，不用拆解上下游的连接管路和辅机接口，能大幅缩短产线换型的停机时间，在多品种小批量的塑料改性生产车间里适配性很强。设备的功能段划分很清晰，长筒段是一阶塑化挤出单元，负责把送入的固体塑料原料通过螺杆剪切、机筒外加热完成熔融塑化、初步排气，衔接的方形箱体是二阶的减压排气与均压段，能把熔融物料里裹挟的挥发分、残留水分抽排干净，避免最终挤出的制品出现气泡、银纹缺陷，另一侧的短筒结构是计量挤出段，通过等距等深的计量螺杆建立稳定的挤出压力，保证出料的均匀性。建模的时候先从底部的移动机架开始搭，先绘制导轨的安装基准面，确定行走轮的跨距与轮距，保证机架移动时的重心始终落在导轨支撑范围内，避免偏载卡滞；机架上的通风散热舱要先预留出电控柜、驱动电机的安装空间，通风网孔的排布要对应内部发热元件的位置，保证散热气流能直接带走热量。机筒部分的建模要先确定各段的长径比，一阶机筒的进料口、排气口位置要和内部螺杆的功能段对应，机筒外部的加热圈安装槽、温度传感器接口要按实际安装尺寸预留，避免后续装配干涉；驱动端的减速箱与电机连接位要保证同轴度公差，建模时要做同轴度配合的基准约束。整个设备的安装边界要注意，导轨两端要预留足够的检修行程，设备平移到极限位置时，机筒端部和墙面、其他设备的净距要满足螺杆抽出检修的空间要求，外接的水电、真空管路要配置拖链，随设备移动时不会出现拉扯弯折。建模过程中先做整体的布局草绘确定各部件的相对位置，再逐个细化零件结构，最后做装配干涉检查，确认运动部件的行程范围内没有结构冲突，保证模型能直接用于产线布局仿真、设备结构教学或者零部件的二次改型设计。
