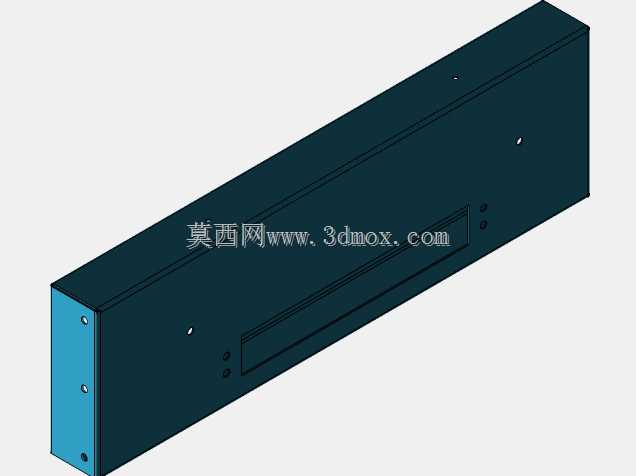

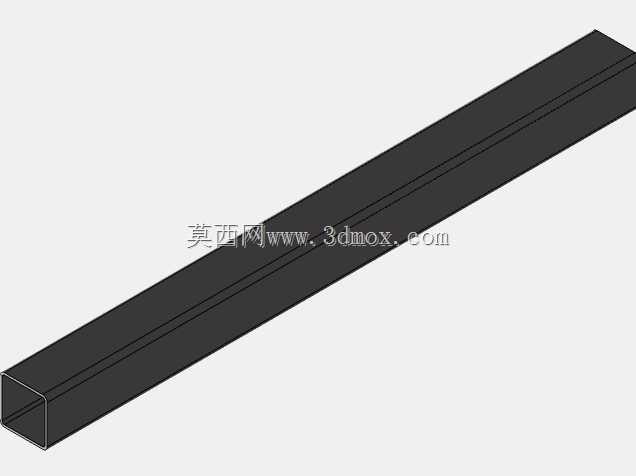

标签设备用矩形金属导轨型材结构

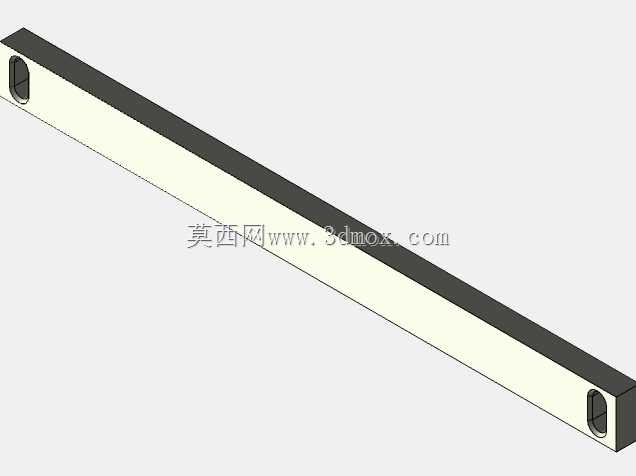

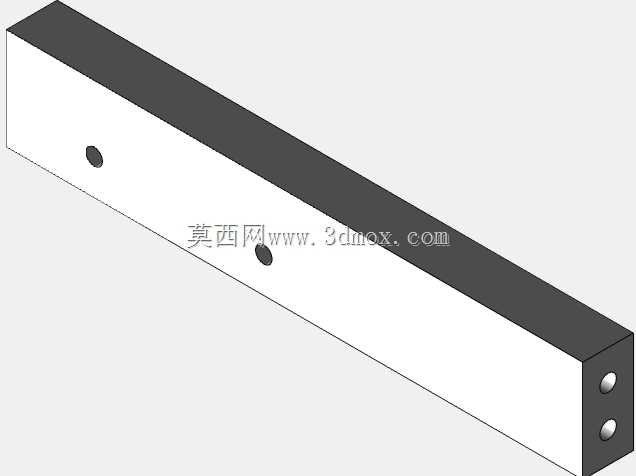

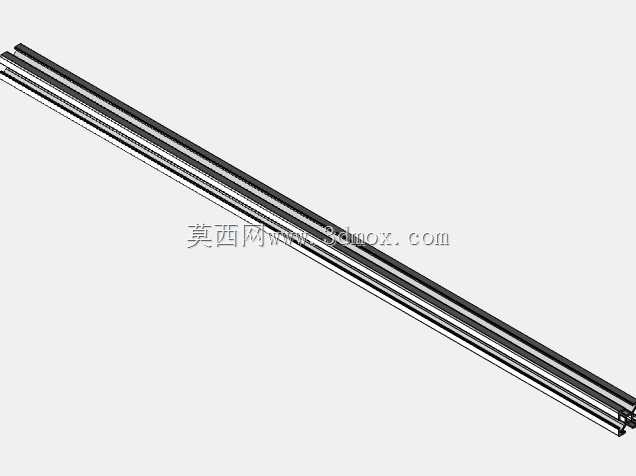

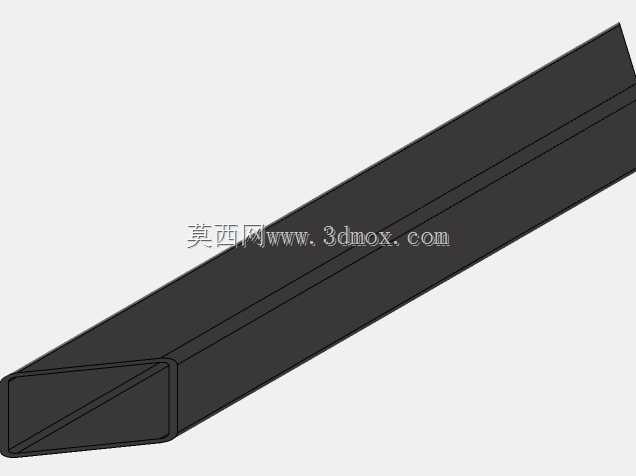

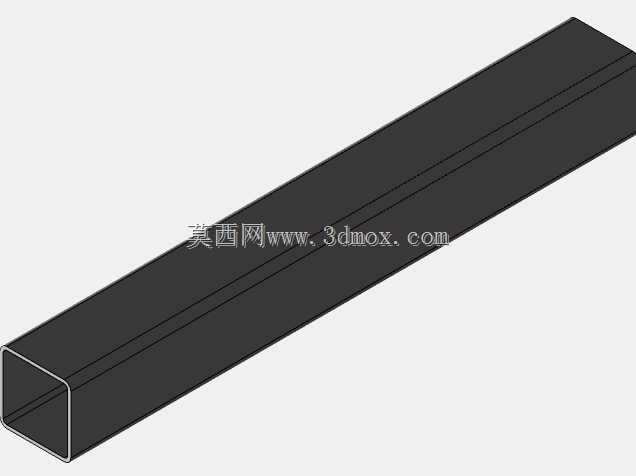

在标签生产、贴标作业的产线布局中，这类矩形空心金属型材是支撑标签走料、导向贴标执行机构的核心基础构件，多数贴标设备的标签带输送轨道、标头滑移支撑座都会采用这类截面的型材作为安装基体。从结构设计来看，该型材采用等壁厚矩形空心截面，在保证整体抗弯抗扭刚度的前提下，尽可能降低了构件自身重量，相比同尺寸实心钢件减重可达60%以上，能有效降低设备整体负载，减少移动模组的驱动功率损耗。型材外表面做了平整处理，两侧预留的平直棱边可以直接作为导向基准面，安装时不需要额外加工基准面，只需将型材端面与设备安装板的定位槽对齐，通过侧面的锁紧螺钉即可完成固定，大幅减少现场装配的加工工作量。

从安装边界来看，这类型材的截面长宽尺寸适配常规标签设备的安装空间，单根型材的长度可根据产线实际走料行程裁切，两端可加装端盖封堵，避免生产过程中标签碎屑、灰尘进入型材内部积留，降低后期设备清洁维护的频次。型材的内孔尺寸经过精准核算，既可以容纳内置的走线槽，给标签检测传感器、到位开关的线缆提供隐蔽走线路径，也能适配部分轻型滑移机构的内嵌安装，不需要在型材外侧额外加装走线拖链，让设备整体外观更整洁，同时避免线缆外露被标签带剐蹭造成的线路破损故障。

在实际应用场景中，这类型材不仅用于贴标设备的标签输送导向，也可作为小型标签检测装置、标签分切机构的支撑框架，其平直的外表面可以直接安装标签导向辊、压标轮等组件，安装时只需在型材对应位置攻丝即可完成组件固定，不需要额外焊接安装支座，调整组件位置时也只需松开锁紧螺钉滑移到目标位置再锁紧，适配不同宽度、不同厚度标签材料的生产需求，大幅提升设备的调试适配效率。设计这类型材结构时，重点考量了长期往复运动下的结构稳定性，壁厚参数经过受力仿真验证，在标头高速往复滑移的工况下，型材的形变量控制在0.1mm以内，完全满足贴标作业0.2mm以内的对位精度要求，不会因为长期运行出现结构形变导致贴标偏移、标签褶皱等问题。型材的边角做了微小的圆角处理，避免安装调试过程中锋利边角划伤操作人员，也防止标签带经过时被锐边刮破，影响标签成品的外观质量。
