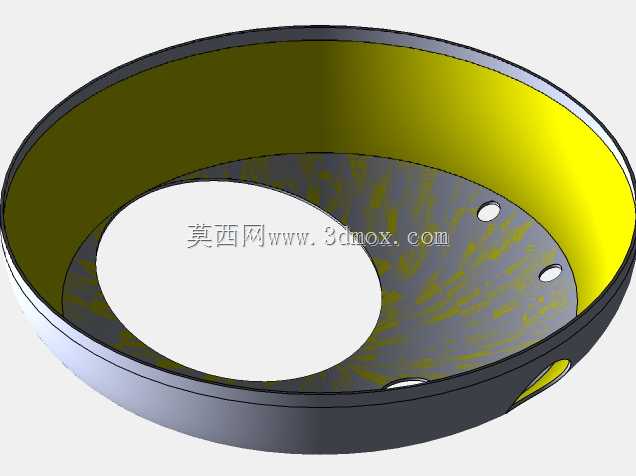

6bar承压500ml容量化学仪器密封端盖结构

这款承压端盖主要适配实验室中小试量级的化学反应容器，在常压到6bar的带压反应工况下承担容器口部密封、外接管路接驳、操作部件集成的作用，常见于小批量合成实验、催化反应测试、溶剂提纯等场景，可配合玻璃或金属材质的500ml反应釜体使用，满足实验过程中带压加料、测温、测压、搅拌轴穿出的接口需求。设计初期首先明确承压边界的受力要求，6bar工作压力下需预留1.5倍以上的安全裕量，端盖与釜体的配合面采用快开卡箍式连接结构，相比法兰螺栓连接拆装效率更高，适合实验室频繁开盖投料、清理的操作习惯，密封槽尺寸按照标准O型圈的压缩率设计，保证静密封状态下无介质泄漏。端盖表面集成的多个接口分别对应不同功能：居中的大口径接口适配搅拌组件安装，侧部的斜向接口可插入温度传感器，对称布置的两个接口分别作为进料口、压力表安装位，剩余接口可根据实验需求接排气阀或冷凝回流管路，所有接口的内孔尺寸、螺纹规格均遵循实验室通用仪器的接口标准，无需额外加工转接头即可搭配常规实验配件使用。建模过程中先绘制端盖主体的回转截面，旋转生成基础基体后，逐一绘制各个接口的凸台结构，通过布尔运算切除出内孔流道，再对卡箍配合的凸缘位置做圆角过渡，避免应力集中导致承压工况下开裂，密封槽的尺寸公差单独标注，保证O型圈安装后压缩量在合理区间，既不会因为压缩量过大导致密封圈过早老化，也不会因为压缩量不足出现密封失效。端盖整体安装边界需匹配500ml反应容器的口部外径，卡箍的开合行程预留足够操作空间，各个侧接口的伸出长度控制在合理范围，避免外接管路后出现重心偏移导致容器放置不稳，表面的操作手柄做防滑纹理处理，带压状态下开盖前可通过手柄感知残余压力，避免操作风险。建模完成后对承压部位做受力仿真验证，确认6bar压力下最大应力远低于材料许用应力，各个接口的连接螺纹长度满足密封和受力要求，不存在结构薄弱点。
