1605型滚珠丝杠传动组件结构设计

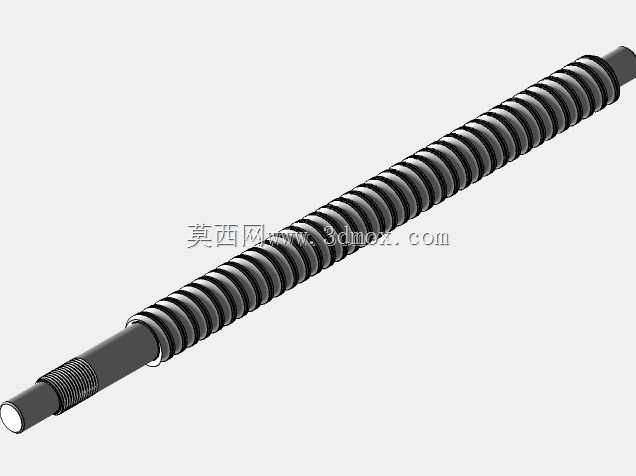

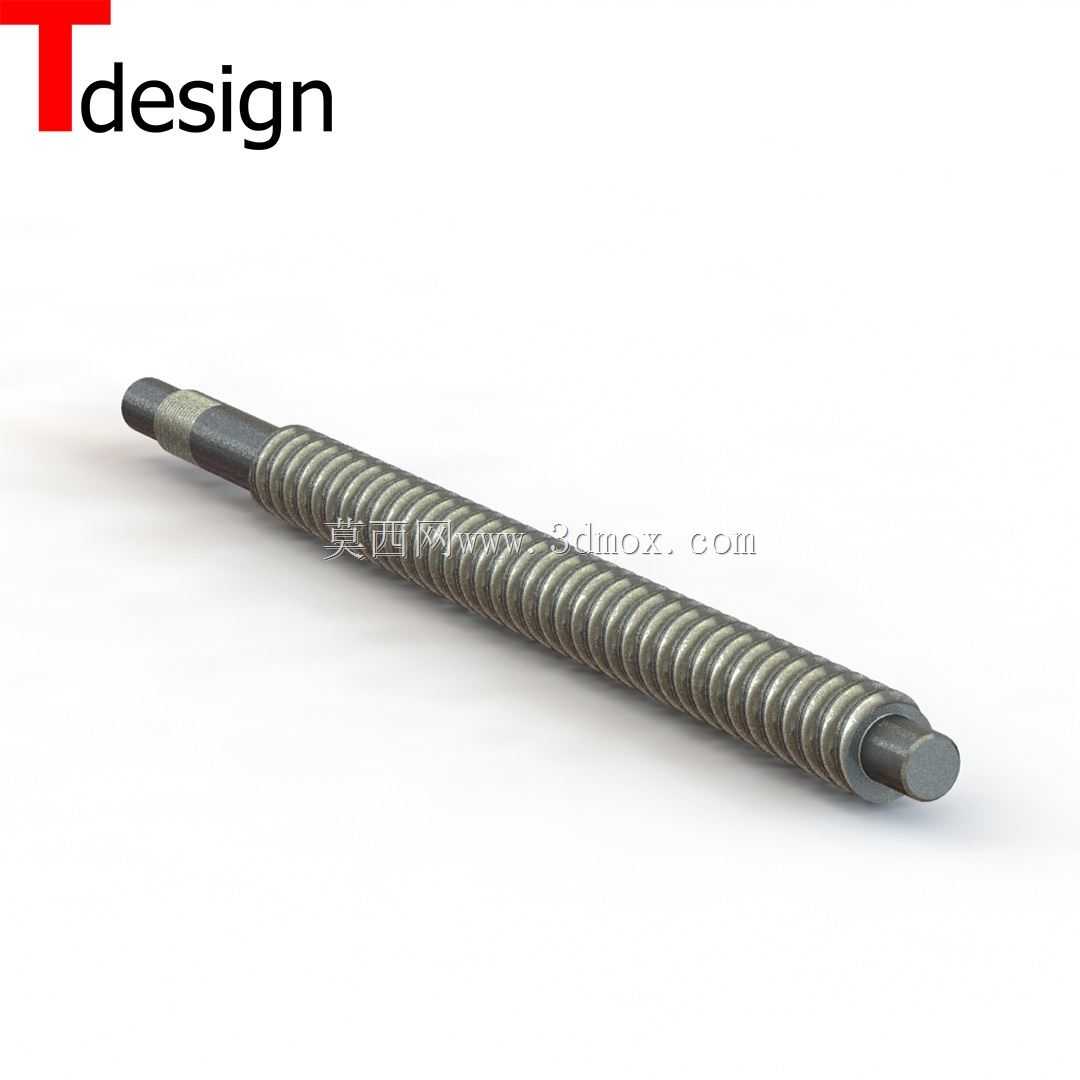

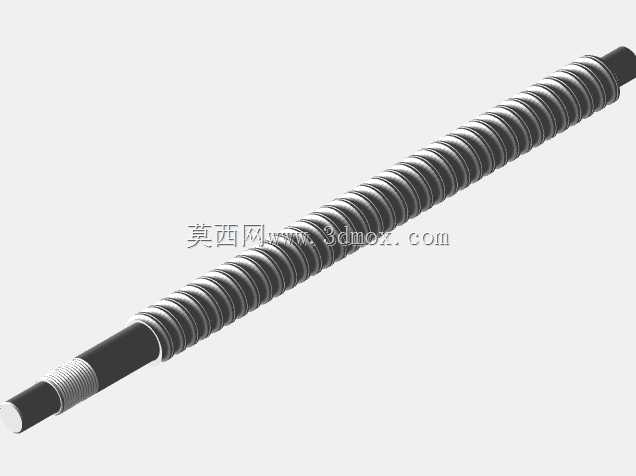

做小型数控设备改造和桌面级3D打印机设计的时候，经常会遇到传动精度不足的问题，普通T型丝杠的回程间隙大，高速进给时容易出现卡顿，这时候适配规格的滚珠丝杠就成了优先选型方向。这次建模的这款丝杠，轴径为16mm，导程5mm，适配同规格SFU1605螺母组件，台阶端尺寸匹配常规的联轴器安装孔径，两端的轴颈预留了轴承安装位，能直接和角接触轴承或者深沟球轴承配合，安装边界完全符合市面上常见的线性模组安装尺寸，不需要额外做转接件就能直接替换原有传动部件。建模的时候先从丝杠的滚道型面入手，先绘制丝杠的中心轴线，确定两端安装轴段的长度和直径，再根据滚珠直径绘制螺旋滚道的截面轮廓，用螺旋扫描命令生成连续的滚道曲面，这里要注意滚道的曲率半径要和配套滚珠的半径匹配，避免出现干涉或者配合间隙过大的问题。之后处理两端的安装轴段，分别做出联轴器夹持位、轴承挡肩、锁紧螺纹的结构，所有轴段的过渡位置都做了圆角处理，避免应力集中，符合机械加工的工艺要求。这款丝杠的实际应用场景覆盖很广，除了桌面级3D打印机的Z轴传动，还能用在小型激光切割机的进给轴、迷你数控雕刻机的XY轴传动，甚至小型自动化点胶设备的直线运动模组里都能适配。相比普通滑动丝杠，它的传动效率能达到90%以上，运行时的摩擦力小，长时间往复运行的温升更低，能有效降低驱动电机的负载，搭配步进电机或者伺服电机都能实现高精度的位置控制。建模过程中还要注意滚道的螺旋升角和导程的匹配，导程5mm意味着丝杠每旋转一周，螺母直线行进5mm，这个参数直接决定了设备的进给速度和脉冲当量，建模时螺旋线的节距要严格按照5mm设置，不能出现偏差。另外两端的轴端固定方式采用常用的双支撑固定结构，轴颈的公差按照h7级精度设置，和轴承内圈的配合能满足过盈要求，安装时不需要额外修配就能直接压装。做结构校验的时候，要模拟螺母在全行程内的运动，检查滚道和滚珠的配合是否存在干涉，轴端的台阶位置是否会和螺母座发生碰撞，确保整个行程范围内运动顺畅，没有卡滞点。对于做小型设备开发的工程师来说，这类标准规格的传动件建模不需要从零开始测绘，按照标准参数建模就能直接用于装配，能大幅缩短设计周期，后续出工程图的时候也能直接对接标准件采购，不需要额外定制加工。
